平法结构钢筋图解梁

相对于结构夹层楼面标高的高差有高差时，须将其写入括号内，无高差时不注。
Φ10@100/ 200(4) Φ8@100(4) /150(2) 13Φ10@150/200（4） 18Φ12@150（4）/200（2） 2 25+3 22;5 25
梁平法标注
原位标注——梁支座上部纵筋
• 梁支座上部纵筋，该部位含通长筋在内的所有纵筋： • 1． “/”分隔——当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。 • 2． “+”相联——当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相联，注写时将角
梁柱板及基础平法标 注图解
第一部分 钢筋专业知识
• 第一单元 基本知识 及相关概念 • 第二单元 平法识图（11G101）
1.1一般知识 1、钢筋种类: 1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低碳钢丝 等。 1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗
原位标注： 1、梁支座上、下部纵筋 2、吊筋、附加箍筋
梁钢筋的标注方法 上部受力筋
下部受力筋
集中标注——梁编号
• 梁截面尺寸，该项为必注值。 集中标注——截面尺寸 • 当为等截面梁时，用b×h表示； • 当为竖向加腋梁时，用b×h 1×C2 表示，其中C1 为腋长，C2 为腋高； • 当为水平加腋梁时，用b×h 1×C2 表示，其中C1 为腋长，C2 为腋宽，加腋部分应在平面中
中间支座负筋（上排）2 22 中间支座负筋（下排）2 22
端支座负筋（上排）2 22 端支座负筋（上排）2 22
梁上部钢筋
2 16悬臂端下部钢筋
2 22（1跨下部钢筋_上排）

加腋（梁高度
变化)
平面注写方式—集中标注
Y500×250 Y：加腋 腋宽：500 腋高：250
加腋
加腋
加腋
腋高 梁底部轮廓线
腋高
腋宽
腋宽
加腋钢筋
加腋钢筋
返回
平面注写方式—集中标注
2）梁截面尺寸
平面注写方式—集中标注
2）梁截面尺寸
平面注写方式—集中标注
2）梁截面尺寸
平面注写方式—集中标注
平面注写方式—集中标注
平面注写方式—集中标注
平面注写方式—集中标注
4）梁上部通长筋或架立筋 通长筋指梁上部受力筋沿梁的长度方向不 截断。
架立筋的作用是和箍筋绑扎在一起形成钢 筋骨架。
上部通长 纵筋
① 上部只有通长受力筋，没有 架立筋，直接写通长筋筋的根数 、级别和直径
例：2 20
平面注写方式—集中标注
3）梁箍筋 箍筋级别： 直径：6,8,10,12… 加密区与非加密区间距：用“/”分隔 肢数：写在括号内
平面注写方式—集中标注
平面注写方式—集中标注
平面注写方式—集中标注
平面注写方式—集中标注
非框架梁、悬挑梁、非抗震梁采用不同箍筋间距和肢数， 用斜线“/” 分开；先写支座端部箍筋，后写跨中钢箍筋。
平面注写方式—原位标注
当在梁上集中标注的内容不适用于某跨或某悬挑
部分时，将其不同数值原位标注在该跨或该悬挑部位
称为原位标注，主要包括：
1）梁尺寸 2）梁箍筋 3）梁支座上部纵筋 4）梁下部纵筋 5）梁侧面构造钢筋或抗扭钢筋 6）梁标高 7）附加箍筋或吊筋
返回
平面注写方式—原位标注
平面注写方式—集中标注
6）梁顶面标高高差

和尺寸关系。
梁的截面尺寸和配筋标注
截面尺寸标注
在梁的标注线上方或下方，用数字和单位表示梁的截面尺寸，如宽度、高度等 。截面尺寸的标注有助于了解梁的承载能力和刚度等性能。
配筋标注
通过特定的符号和数字，表示梁的钢筋配置情况，包括钢筋的直径、间距、布 置方式等。配筋标注对于梁的抗弯、抗剪等力学性能分析和设计具有重要意义 。
梁柱板平法标注图解课件
contents
目录
• 平法标注概述 • 梁的平法标注图解 • 柱的平法标注图解 • 板的平法标注图解 • 平法标注实例解析与练习
01
平法标注概述
平法标注的定义和目的
定义
平法标注是一种用于建筑结构设 计的标注方法，通过简单的线条 和符号来表示结构的尺寸、配筋 等信息。
目的
平法标注的目的是提高建筑结构 设计的效率和准确性，方便设计 师之间的沟通和交流，减少设计 过程中的歧义和错误。
平法标注在梁柱板设计中的应用
01
02
03
梁的平法标注
通过标注梁的截面尺寸、 配筋信息、跨度等，能够 清晰地表达梁的结构特点 和受力要求。
柱的平法标注
柱的平法标注主要包括截 面尺寸、配筋信息、轴压 比等，用以描述柱子的承 载能力和稳定性。
柱的平法标注基本元素
01
02
03
04
定位轴线
用于确定柱子在平面图中的位 置，一般采用数字或者字母进
行编号。
柱编号
用于区分不同的柱子，在平面 图中一般采用字母加数字的方
式进行编号。
截面形状和尺寸
表示柱子的截面形状和尺寸， 一般采用线条或者符号进行表
示。
钢筋配置
表示柱子中钢筋的种类、直径 、间距等信息，一般采用符号

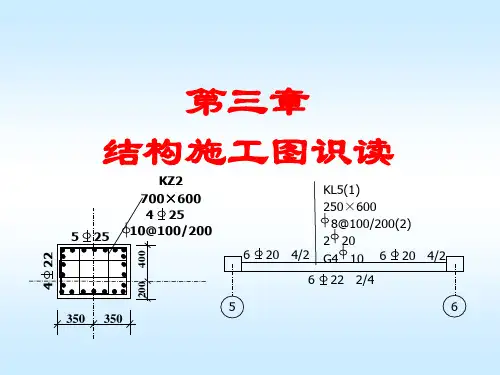

第三章
结构施工图识读
5 25
KZ2 700×600 4 25 10@100/200
KL5(1) 250×600
8@100/200(2) 2 20 6 20 4/2 G4 10 6 20 4/2
6 22 2/4
5
6
350 350
4 22
200 400
KL4(2B) 250×650
框架梁集中标注
8@100/200(2)
表达梁的通用数值。
平面注写方式示例图
二、平面注写方式的概念 2、原位标注
表达梁的特殊数值； 使用时，原位标注取值优先。
当集中标注中的某项数值 不适用于某部位时，则将 该项数值用原位标注。
三、集中标注
KL2(2A) 300×650 φ8@100/200(2) 2Ф25 G4φ10 (-0.100)
楼层框架扁梁 KBL
屋面框架梁 WKL
框支梁
KZL
托柱转换梁 TZL
非框架梁
L
悬挑梁
XL
井字梁
JZL
梁编号
序号
跨数及是否带有悬挑
XX
(X X)、 (X X A)或(X X B)
XX XX XX
普通(矩X形X截)、面梁(X的X高A宽)比或h(X/bX一B般)取 2.0～3.5；当梁宽大于梁高时，梁就称 为扁(梁X（X宽)、扁梁(X、X扁A平)梁或、(X框X架B扁)粱）
五项必注值 一项选注值
三、集中标注
1、梁编号 KL2(2A) 由梁类型代号、序号、跨数及有无悬挑几项
组成。注：（ ××A）为一端悬挑，（××B） 为两端悬挑，悬挑不计入跨数。
例：KL2（2A）表示第2号框架梁，2跨， 一端有悬挑；
