电路图连接专题练习

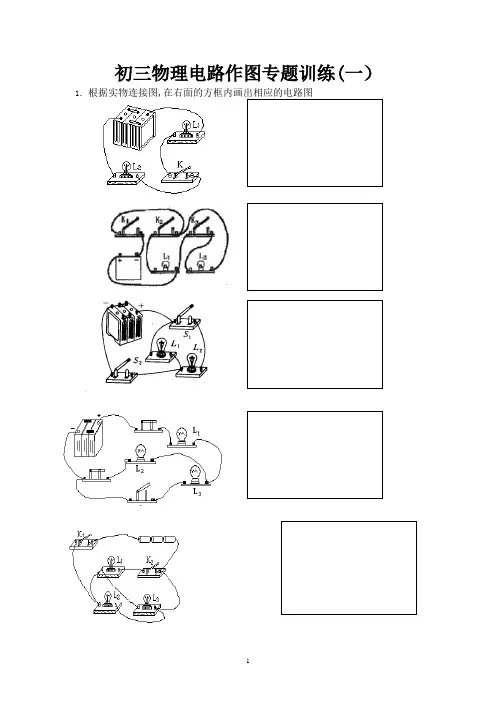

初三物理电路作图专题训练(一）1．根据实物连接图,2.根据电路图，连接右图中的实物图。

电路图的画法及实物图的连接一、根据实物图画出电路图二、根据电路图连接实物三、设计电路1。

给你两个灯泡L1、L2，一个开关S，还有一节电池和若干导线，请组成电路：两灯L1、L2互不干扰，开关S控制灯L1。

2。

某次知识竞赛只有两个小组参加决赛,现请你设计一个抢答题的电路。

要求不论哪一个组按开关电铃都能发出声音，而且指示灯会告诉主持人是哪组按的开关。

用电路图表示你的最简单的设计.电路图练习1、如图所示的电路中，正确的是 ( )A. L1、L2是串联B。

L1、L3是串联C。

L1、L2 、 L3是串联D. L1、L2 、 L3是并联2.如图所示的电路中,若要使两灯串联,应闭合开关；若要使两灯并联,就要闭合开关________。

3.关于电源短路及其危害，下列说法中正确的是 ( ) A．短路就是连接电路用的导线很短B．短路没有危害，并且节省导线C．短路就是电路中没有开关D．短路时，电源会发热而烧坏4。

如图所示，下列电路中,开关同时控制电灯和电铃的是（）5.请根据左边实物连接的电路图，画出其电路图。

6。

所示电路，以下说法正确的是（)A．只接通S1灯亮,电铃响 B．只接通S2灯亮，电铃响C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响7.如上右图所示，若要A灯亮，B灯不亮,应将开关闭合，若要B灯亮A灯不亮,应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯．8.如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。

9. L1和L2并联，请在图中错误之处打上“×",加以改正，并在空白处画出正确的电路图。

10。

如图所示，按电路图用笔画线作导线，将元件连接起来。

11.用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。

要求：（1)开关K1只控制电灯L1，开关K2只控制电灯L2；（2)共用一个电池组12。

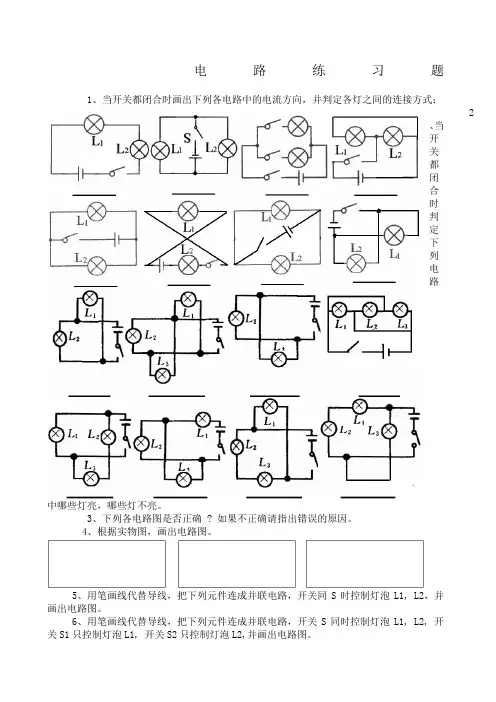

电路练习题1、当开关都闭合时画出下列各电路中的电流方向，并判定各灯之间的连接方式：2、当开关都闭合时判定下列电路中哪些灯亮，哪些灯不亮。

3、下列各电路图是否正确 ? 如果不正确请指出错误的原因。

4、根据实物图，画出电路图。

5、用笔画线代替导线，把下列元件连成并联电路，开关同S时控制灯泡L1, L2，并画出电路图。

6、用笔画线代替导线，把下列元件连成并联电路，开关S同时控制灯泡L1, L2, 开关S1只控制灯泡L1, 开关S2只控制灯泡L2,并画出电路图。

7、用笔画线代替导线，把下列元件连成并联电路，开关S 同时控制两个灯泡，开关S1只控制灯泡L2，并画出电路图。

5题图 6题图 7题图 8、用笔画线代替导线，根据左边的电路图分别连接右边的实物图。

9、（1）根据图(甲)所示电路图，将图(乙)中的各元件连接起来．（2）若开关S 闭合后，通过电流表1A 的电流为0．8A ，通过灯1L 的电流为0．5A ，则电流表2A 的示数应是_______A ，（3）请在图(丙)的表盘上标出电流表2A 的指针位置及所用的接线柱． 10、要用电流表测量通过L 2的电流，如图所示是某同学所画的实物接线图．（1）请指出这个实物连接图中的三处错误．（2）画出改正错误后的电路图．9题图 10题图11、如右图所示,①当只闭合开关K1时，发光的灯是（ ），它们是（ ）联的； ②当只闭合开关K2时，发光的灯是（ ），它们是（ ）联的； ③当只闭合开关K3时，发光的灯是（ ），它们是（ ）联的； ④当只闭合开关K1、K3时，发光的灯是（ ），它们是（ ）联的；⑤当同时闭合开关K1、K2、K3时，发光的灯是（ ），它们是（ ）联的；12、如图，分别判断下列情况时灯的发光情况，电路的连接情况。

(1) S1、S2都断开： (2) S1闭合，S2断开：(3) S1断开，S2闭合： (4) S1、S2都闭合：13、按要求连接实物，实物如图所示，并画出电路图，要求L 1、L 2并联，且用两个电流表一次就能测出通过L 1、L 2的电流及总电流．14、根据图甲所示的电路图把图乙所示的元件连成电路．13题图 14题图15、如图所示，将电灯L 1、L 2串联起来，用电压表测L 1两端的电压，在图上画出连接方法。

串并联组合电路画图
04
技巧与实例
识别复杂组合电路中的串并联关系
1 2
观察电路连接方式
串联电路中元件首尾相连，电流路径唯一；并联 电路中元件首首相接、尾尾相接，电流路径不唯 一。
分析电流流向
在电路中设定正方向，根据电流从正极流向负极 的原则，判断各元件之间的连接关系。
3
利用节点法
在电路图中找出所有节点（即导线交叉点），若 节点间无其他元件，则节点间元件为并联关系。
在并联电路中，电流有多条路径，每条支 路上的电流可能不同。各支路元件的电压 相等，总电流等于各支路电流之和。
电阻的串并联
电压和电流的分配
串联电阻的总电阻等于各电阻之和，并联 电阻的总电阻的倒数等于各电阻倒数之和 。
在串联电路中，电压按电阻比例分配；在 并联电路中，电流按电阻反比例分配。
常见误区及避免方法
各支路中的电流独立，互 不影响。
电压在各支路中相等，遵 循基尔霍夫电压定律。
元件之间的工作状态互不影 响，一个元件损坏不会影响 其他元件的正常工作。
串并联电路符号识别
01
串联电路符号
在电路图中，串联电路通常表示为一条直线上的多个元件，元件之间用
线段连接。
02
并联电路符号
在电路图中，并联电路通常表示为多条支路上的元件，各支路两端分别
串联电路中电流只有一条通路， 没有分支点，电流依次流过每个 元件。
串联电路电压和电流关系
电流相等
在串联电路中，由于电流只有一条通 路，因此流过每个元件的电流都相等 。
电压分配
串联电路中的总电压等于各元件两端电 压之和，即U=U1+U2+…+Un，其中U 为总电压，U1、U2、…、Un分别为各 元件两端电压。

电路作图专题练习一、根据要求连接实物图，并画出电路图。

1、图1中灯泡L 1和L 2串联，开关控制两灯的通、断电。

2、图2中灯泡L 1和L 2并联，开关同时控制两灯的通、断电。

3、图3中灯泡L 1和L 2并联，开关S 1同时控制两灯，开关S 2只控制灯泡L 2。

4、图4、图5中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。

5、图6中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1， S 2只控制灯泡L 2。

L 1L 2 图 2L 1 L 2 S 1图 3S 2S2L 1 L 2S 1图 4 S L 1 L 2 S 1 S 2 S 图 5L 1L 2图 1L 1 L2S7、在图13中只接通开关S 时，两灯都亮，同时接通S 和S 1时L 1亮，L 2不亮。

8、灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。

9、图15中在A 、B 两房间都能控制灯泡的通、断电。

10、图16中两灯泡并联，开关S 是总开关，电流表测通过L 1和L 2的总电流L 1L 2L 3S 1SS 2图 6L 1 L 2S 1 图13SL1SS 2L2 S 1 图 14图 15图 16BAL 1L2SL 1L2S11、图17、图18中两灯泡并联，开关S是总开关，电流表只测通过L1的电流。

12、图19、图20中两灯泡并联，开关S是总开关，电流表A1只测通过L1的电流，A2只测通过L2的电流。

13、图21、图22中两灯泡并联，开关S是总开关，电流表只测通过L1的电流。

图17图18图19L 1 L2SA 2A 1L 1 L2SA 2A1图20L 1L2SL 1L 2A 2A 1SLS1S2+－二、根据电路图连接实物图16、18、19、L 1L2S图21L1L2S图22。
