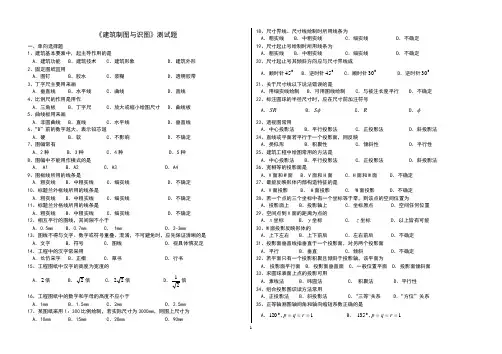

《建筑制图与识图》测试题一、单向选择题1、建筑基本要素中，起主导作用的是A ．建筑功能B ．建筑技术C ．建筑形象D ．建筑外形 2、固定图纸宜用A ．图钉B ．胶水C ．浆糊D ．透明胶带 3、丁字尺主要用来画A ．垂直线B ．水平线C ．曲线D ．直线 4、比例尺的作用是用作A ．三角板B ．丁字尺C ．放大或缩小绘图尺寸D ．曲线板 5、曲线板用来画A ．非圆曲线B ．直线C ．水平线D ．垂直线 6、“B ”前的数字越大，表示铅芯越A ．硬B ．软C ．不影响D ．不确定 7、图幅常有A ．2种B ．3种C ．4种D ．5种 8、图幅中不能用作横式的是A ． A1B ．A2C ．A3D ．A4 9、图框线所用的线条是A ．粗实线B ．中粗实线C ．细实线D ．不确定 10、标题兰外框线所用的线条是A ．粗实线B ．中粗实线C ．细实线D ．不确定 11、标题兰分格线所用的线条是A ．粗实线B ．中粗实线C ．细实线D ．不确定 12、相互平行的图线，其间隙不小于A ．0.5mmB ．0.7mmC ． 1mmD ．2-3mm13、图线不得与文字、数字或符号重叠、混淆，不可避免时，应先保证清晰的是 A ．文字 B ．符号 C ．图线 D ．视具体情况定 14、工程中的汉字常采用A ．长仿宋字B ．正楷C ．草书D ．行书 15、工程图纸中汉字的高度为宽度的A ．2倍B ．2倍C ．22倍D ．21倍16、工程图纸中的数字和字母的高度不应小于A ．1mmB ．1.5mmC ．2mmD ．2.5mm 17、某图纸采用1：300比例绘制，若实际尺寸为3000mm ，则图上尺寸为 A ．10mm B ．15mm C ．20mm D ．90mm18、尺寸界线、尺寸线绘制时所用线条为A ．粗实线B ．中粗实线C ．细实线D ．不确定 19、尺寸起止号绘制时所用线条为A ．粗实线B ．中粗实线C ．细实线D ．不确定 20、尺寸起止号其倾斜方向应与尺寸界线成A ．顺时针045B ．逆时针045C ．顺时针030D ．逆时针030 21、关于尺寸线以下说法错误的是A ．用细实线绘制B ．可用图线绘制C ．与被注长度平行D ．不确定 22、标注圆球的半径尺寸时，应在尺寸前加注符号A ．SRB ．φSC ．RD ．φ 23、透视图常用A ．中心投影法B ．平行投影法C ．正投影法D ．斜投影法 24、直线或平面若平行于一个投影面，则反映A ．类似形B ．积聚性C ．倾斜性D ．平行性 25、建筑工程中绘图常用的方法是A ．中心投影法B ．平行投影法C ．正投影法D ．斜投影法 26、宽相等的投影面是A ．V 面和W 面B ．V 面和H 面C ．H 面和W 面D ．不确定 27、最能反映形体内部构造特征的是A ．V 面投影B ． H 面投影C ． W 面投影D ．不确定 28、若一个点的三个坐标中有一个坐标等于零，则该点的空间位置为A ．投影面上B ．投影轴上C ．坐标原点D ．空间任何位置 29、空间点到V 面的距离为点的A ．x 坐标B ．y 坐标C ． z 坐标D ．以上皆有可能 30、W 面投影反映形体的A ．上下左右B ．上下前后C ．左右前后D ．不确定 31、投影面垂直线指垂直于一个投影面，对另两个投影面A ．平行B ．垂直C ．倾斜D ．不确定 32、若平面只有一个投影积聚且倾斜于投影轴，该平面为A ． 投影面平行面B ．投影面垂直面C ．一般位置平面D ．投影面倾斜面 33、求圆球表面上点的投影可用A ．素线法B ．纬圆法C ． 积聚法D ．平行性 34、组合投影图识读方法常用A ．正投影法B ．斜投影法C ．“三等”关系D ．“方位”关系 35、正等轴测图轴间角和轴向缩短系数正确的是A ．1,1200===r q p B ． 1,1350===r q pC ．5.0,1,1200===q r p D ．不确定36、为了直接表达形体内部构造，减少图中虚线，工程中常用的方法是 A ．剖切 B ．投影 C ．画轴测图 D ．画立体图 37、有两个或两个以上平行剖切平面所画的剖面图为A ．全剖B ．半剖C ．局部剖D ．阶梯剖 38、常用于地面、墙面、屋面等处表示地板拼花构造做法的是A ．全剖B ．半剖39、图中A 点的空间位置为A ．y 轴上B ．投影轴上C ．x 轴上D ．z 轴上40、图中直线AB 为A ．正垂线B ．铅垂线C ．侧垂线D ．一般位置直线41、图中平面是A ．正平面B ．侧平面C ．水平面D ．一般位置平面42、坡度1：5的意思是A ．水平方向尺寸与坡长度的比值B ．斜坡高度与水平方向尺寸比值C ．斜坡高度与坡长度的比值D ．水平方向尺寸与斜坡高度比值 43、正方体长宽高均为100mm ，其斜二测沿三个轴测轴方向的尺寸分别为 A ．100mm,50mm,50mm B ．100mm,50mm,100mm C ．100mm,100mm,100mm D ．100mm,100mm,50mm 44、右图中，点A 在B 的 A ．上右前方 B ．上右后方C ．下左前方 D ．下右前方 45 A ．相同 B ．按图名处标注的比例缩小 C ．按图名处标注的比例放大 D ．视具体情况定 46、当可见线与不可见线重合时，应画成A ．虚线B ．实线C ．中点划线D ．视具体情况定 47、14号长仿宋字的字宽是A ．14mmB ．10mmC ．7mmD ．21mm 48、正等轴测图的轴向伸缩系数是A ．0.5B ．0.82C ．1.0D ．1.38 49、关于直线的投影说法错误的是A ． 直线平行于投影面，正投影反映实长B ． 直线垂直于投影面，正投影积聚为一点C ． 直线倾斜于投影面，其投影不一定反映实长D ． 直线上任一点的投影必在该直线的投影上 50、关于曲面体，下列说法错误的是A ．曲面体可以是由平面和曲面共同组成的B ．曲面体上可以只有曲面C ．曲面体上没有平面D ．圆柱、圆锥、球都是回转曲面 51、《房屋建筑制图统一标准》规定每张图样都要画出图框，图框线采用 A ．点划线 B ．中粗实线 C ．细实线 D ．粗实线 52、尺寸界限用来限定所注尺寸的范围，采用的线型为A ．细实线B ．粗实线C ．中粗实线D ．中粗短斜线 53、当空间点同时在三个投影轴上时，其坐标A ．三个坐标均为零B ．有一个为零 54、图中直线为A ．正平线B ．铅垂线C ．侧垂线D ．空间一般位置直线 55、用来作为施工放线、开挖基槽的图纸是A ．总平面图B ．建筑施工图 C56、下列幅面的图纸，2A 幅面的尺寸是A ．mm 841594⨯B ．mm 420297⨯C ．mm 297210⨯D ．mm 594420⨯ 57、下列线型中，只有一种线宽的是A ．实线B ．虚线C ．双点划线D ．折断线 58、图纸上尺寸数字的大小与所用的比例A ．有关B ．无关C ．成正比D ．成反比 59、关于正投影法，下列说法错误的是A ．投射线互相平行B ．投射线投射角度依据需要定C ．能反映形体的真实形状和大小D ．投射线假想透过形体 60、空间点如果位于投影轴上，则该点坐标为零的个数至少有 A ．两个 B ．一个 C ．三个61、图中平面为A ．侧垂面B ．正平面C ．铅垂面D ．空间一般位置平面 62、关于同坡屋面，下列说法错误的是A ．B ．C ． 建筑跨度越大，屋脊就越低D ． 正面投影图和侧面投影图能反映屋面坡度大小 63、图样中尺寸线的线型为A ．细实线B ．中粗实线C ．中粗虚线D ．点划线 64、下列几何体不是平面体的是A ．斜面体B ．棱台C ．圆台D ．长方体01165、定位轴线用细点划线表示，末端画细实线圆，圆直径为 A ．8mm B ．11mm C ．12mm D ．14mm 66、直线在投影面上的投影A ．一定是一个点B ．可能是一个点C ．一定是一条直线D ．可能是一个方框 67、某平面与投影面垂直，其投影A ．直线B ．点C ．类似形D ．反映实形的方框68、若图形较小时，画点划线或双点划线有困难时，可用来代替的线型是 A ．点划线 B ．虚线 C ．双点划线 D ．细实线 69、虚线与虚线相交应是A ．直线相交B ．虚线相交C ．实线相交D ．线段相交 70、画尺寸起止符号应用的线型是A ．粗实线B ．中粗线C ．细实线D ．其它图线 71、标注互相平行的尺寸线时，叙述正确的是A ．大尺寸线离图样轮廓线近B ．小尺寸线离图样轮廓线近C ．大小尺寸线离图样轮廓线一样近D ．大小尺寸线离图样轮廓线一样远 72、互相平行的直线的轴测投影A ．一定平行B ．可能平行C ．可能不平行D ．可能垂直 73、三面正投影中，下面表述正确的是A ． 只要绘出V 、W 投影，利用三等关系即可画出H 面投影B ． 只要绘出V 、W 投影，对照实物，利用三等关系即可画出H 面投影C ． 对照实物，只要绘出V 、W 投影，才能利用三等关系画出H 面投影D ． 根据投影面上的一条直线，我们可以得知，它肯定是一条直线的投影 74、施工放线的基本依据是A ．平面图B ．立面图C ．侧面图D ．剖面图 75、对于8 ＠200描述正确的是A ．直径8mm 的钢筋间距200mmB ．一级直径8mm 的钢筋间距200mmC ．一级直径8mm 的钢筋中心间距200mmD ．无所谓 76、结构施工图中，表示钢筋的线型是A ．粗实线B ．中粗实线C ．粗虚线D ．中粗虚线 77、下列不是断面图的表达形式是A ．阶梯断面图B ．移出断面图C ．中断断面图D ．重合断面图 78、下列不属于平行投影的是A ．中心投影B ．正投影C ．斜投影D ．轴测投影 79、下列图样中，不属于建筑施工图的是A ．总平面图B ．建筑立面图C ．基础平面图D ．建筑详图 80、某直线与投影面平行，其投影A ．反映实长B ．点C ．类似形D ．方框 81、檐口线平行的两个坡面相交，其交线为A ．屋脊线B ．斜脊线C ．天沟线D ．檐口线 82、求平面体上的投影实质上是求A ．母线的投影B ．棱线的投影C ．素线的投影D ．曲线的投影 83、剖面图中被剖到的部分的轮廓线所用的线条是A ．粗实线B ．中粗实线C ．粗虚线D ．中粗虚线 84、剖切位置线与剖视方向线所用的线条是A ．粗实线B ．中粗实线C ．粗虚线D ．中粗虚线85、剖面图中未被剖到但沿投射方向可以看到的部分的轮廓线所用的线条是 A ．粗实线 B ．中粗实线 C ．粗虚线 D ．中粗虚线 86、定位轴线末端圆圈所用直径为A ．8mmB ．10mmC ． 8-10mmD ．24mm 87、 表示A ． 1号轴线之后附加的第一根轴线B ．1号轴线之前附加的第一根轴线C ．2号轴线之后附加的第一根轴线D ．2号轴线之前附加的第一根轴线 88、索引符号所用的圆的线型是A ．粗实线B ．细实线C ．粗虚线D ．细虚线 89、索引符号所用的圆的直径是A ．8mmB ．10mmC ． 8-10mmD ．24mm 90、详图符号所用的圆的直径是A ．8mmB ．10mmC ． 14mmD ．24mm 91、详图符号所用的圆的线型是A ．粗实线B ．细实线C ．粗虚线D ．细虚线 92、标高符号所用的线型是A ．粗实线B ．细实线C ．粗虚线D ．细虚线 93、指北针所用的圆的直径是A ．8mmB ．10mmC ． 14mmD ．24mm 94、指北针所用的圆的线型是A ．粗实线B ．细实线C ．粗虚线D ．细虚线 95、表示A ．普通砖B ．耐火砖C ．安全网D ．多孔材料 96、楼梯平面图属于A ．建筑施工图B ．结构施工图C ．设备施工图D ．楼梯详图 97、既可用纬圆法，又可用素线法求形体表面上点的是A ．棱锥B ．圆台C ．球体D ．圆柱体 98、外墙详图属于A ．结构施工图B ．建筑施工图C ．构件详图D ．结构详图99、建筑施工图中的各种图纸，是从各个不同的角度来反映同一栋建筑物的，因此各图纸之间一定有其内在的联系，反映这种联系的是A ．图名B ．比例C ．定位轴线D ．图例 100、以下详图不属于构造节点详图的是A ．檐口B ．楼梯C ．窗台D ．勒脚二、简答题1、 建筑工程施工图按专业分工不同可分为几种？2、 解释下列符号、图例、或代号的含义(1) DL(2) (3)(4) 10 ＠200(5)Y-DL3、 建筑制图中常用的剖面图有哪些？4、 何谓同坡屋面？它有哪些投影特点？5、 建筑工程各工种的施工图一般包括哪些？答：基本图和详图6、 建筑底层平面图中，能表示的内容一般有哪些？7、 什么是基础平面图？什么是基础详图？8、 建筑立面图按建筑立面的主次可分为哪几种？9、 断面图的表示形式有哪几种？10、剖面图按剖切面不同可分为哪几种？其符号有哪几部分组成？11、结构施工图包含哪几种？12、同一个物体三个投影图之间具有什么关系？13、垂直于一个投影面的直线有何投影特性？14、什么叫建筑平面图？它有何作用？15、楼梯详图一般有哪几部分组成？16、建筑工程施工图按专业分工不同可分为哪几部分？17、建筑平面图中，外墙尺寸一般分为三道标注，最外面一道是什么？表示建筑物的什么尺寸？中间一道尺寸表示什么？是房间的什么尺寸？最里面一道尺寸表示什么？18、结构施工图主要包括哪些内容？19、什么是建筑总平面图？它有何作用？三、作图题o3、根据形体的三面或两面投影，作出其正等轴测图。
建筑制图及识图试题含答案一、单选题（共43题，每题1分，共43分）1.比例宜注写在图名的()。
A、右侧B、中间C、左侧D、下方正确答案：A2.填充不得穿越尺寸数字，不可避免时。
应该是()A、图线断开B、二者重合C、省略标注D、前述均可正确答案：A3.平行于正投影坐标轴（X轴）的直线是()。
A、侧平线B、正垂线C、侧垂线D、水平线正确答案：C4.平行于正投影坐标轴（y轴）的直线是()。
A、水平线B、侧垂线C、正垂线D、侧平线正确答案：C5.坡度大于等于1/2的屋面,易受雷击的部位是()A、屋角、屋脊、檐角、屋檐B、檐角、女儿墙、屋檐C、屋脊、屋角、女儿墙D、屋角、屋脊、檐角正确答案：D6.在施工中,L代表().A、墙B、板C、柱D、梁正确答案：D7.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为().A、承重墙与非承重墙B、纵墙与横墙C、外墙和内墙D、砖墙与钢筋混凝土墙正确答案：C8.房屋建筑的各种视图主要是采用()绘制的。
A、正投影法B、斜投影法C、平行投影法D、标高投影法正确答案：A9.建筑平面图、剖面图应以()A、轴测投影法B、直接标高投影法C、投影法D、直接正投影法正确答案：D10.一般情况下，建筑工程图纸中的图标栏设置在图框内的()。
A、右下角B、左上角C、右上角D、左下角正确答案：A11.平面与圆球相交,截交线的空间形状是()。
A、圆B、椭网C、直线D、双曲线正确答案：A12.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是().A、50mmB、1mmC、10mmD、5mm正确答案：C13.房屋结构中空心板的代号为。
()A、CBB、WBC、KBD、ZB正确答案：C14.立面图不能按()方式命名。
A、轴线B、朝向C、主出入口D、色彩正确答案：D15.正投影中，位于水平面上的直线可能是()。
A、水平线B、侧平线C、正平线D、一般位置直线正确答案：A16.用于确定组合体中各基本形体之间相互位置的尺寸称为()A、定位尺寸B、总尺寸C、定型尺寸D、细部尺寸正确答案：A17.同张图纸中，图线中的粗线宽度为b，则细线的宽度为()b。

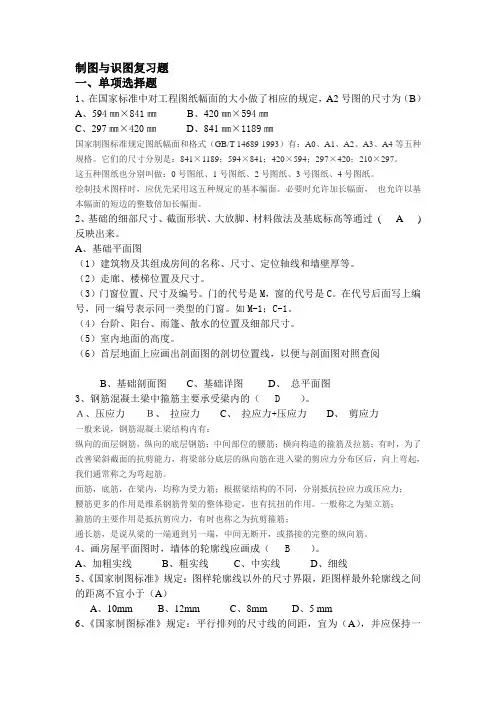

制图与识图复习题一、单项选择题1、在国家标准中对工程图纸幅面的大小做了相应的规定，A2号图的尺寸为（B）A、594㎜×841㎜B、420㎜×594㎜C、297㎜×420㎜D、841㎜×1189㎜国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。
它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。
绘制技术图样时，应优先采用这五种规定的基本幅面。
必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。
2、基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过( A )反映出来。
A、基础平面图（1）建筑物及其组成房间的名称、尺寸、定位轴线和墙壁厚等。
（2）走廊、楼梯位置及尺寸。
（3）门窗位置、尺寸及编号。
门的代号是M，窗的代号是C。
在代号后面写上编号，同一编号表示同一类型的门窗。
如M-1；C-1。
（4）台阶、阳台、雨篷、散水的位置及细部尺寸。
（5）室内地面的高度。
（6）首层地面上应画出剖面图的剖切位置线，以便与剖面图对照查阅B、基础剖面图C、基础详图D、总平面图3、钢筋混凝土梁中箍筋主要承受梁内的（ D ）。
Ａ、压应力Ｂ、拉应力C、拉应力+压应力D、剪应力一般来说，钢筋混凝土梁结构内有：纵向的面层钢筋，纵向的底层钢筋；中间部位的腰筋；横向构造的箍筋及拉筋；有时，为了改善梁斜截面的抗剪能力，将梁部分底层的纵向筋在进入梁的剪应力分布区后，向上弯起，我们通常称之为弯起筋。
面筋，底筋，在梁内，均称为受力筋；根据梁结构的不同，分别抵抗拉应力或压应力；腰筋更多的作用是维系钢筋骨架的整体稳定，也有抗扭的作用。
一般称之为架立筋；箍筋的主要作用是抵抗剪应力，有时也称之为抗剪箍筋；通长筋，是说从梁的一端通到另一端，中间无断开，或搭接的完整的纵向筋。
