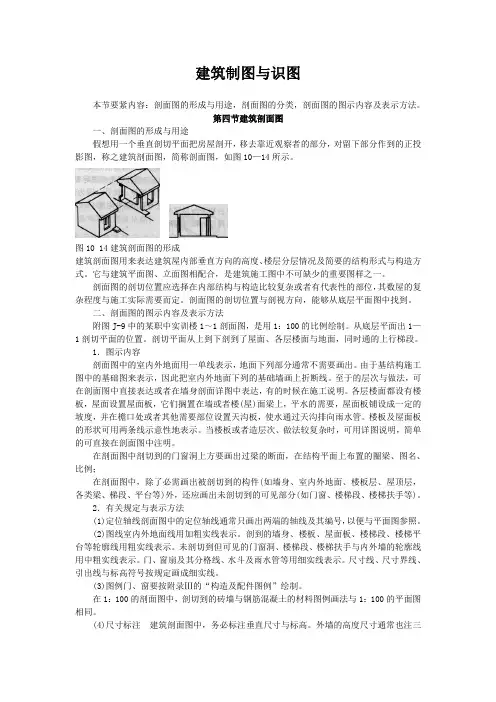

建筑制图与识图本节要紧内容：剖面图的形成与用途，剖面图的分类，剖面图的图示内容及表示方法。
第四节建筑剖面图一、剖面图的形成与用途假想用一个垂直剖切平面把房屋剖开，移去靠近观察者的部分，对留下部分作到的正投影图，称之建筑剖面图，简称剖面图，如图10—14所示。
图10 14建筑剖面图的形成建筑剖面图用来表达建筑屋内部垂直方向的高度、楼层分层情况及简要的结构形式与构造方式。
它与建筑平面图、立面图相配合，是建筑施工图中不可缺少的重要图样之一。
剖面图的剖切位置应选择在内部结构与构造比较复杂或者有代表性的部位，其数屋的复杂程度与施工实际需要而定。
剖面图的剖切位置与剖视方向，能够从底层平面图中找到。
二、剖面图的图示内容及表示方法附图J-9中的某职中实训楼1～1剖面图，是用1：100的比例绘制。
从底层平面出1—1剖切平面的位置。
剖切平面从上到下剖到了屋面、各层楼面与地面，同时通的上行梯段。
1．图示内容剖面图中的室内外地面用一单线表示，地面下列部分通常不需要画出。
由于基结构施工图中的基础图来表示，因此把室内外地面下列的基础墙画上折断线。
至于的层次与做法，可在剖面图中直接表达或者在墙身剖面详图中表达，有的时候在施工说明。
各层楼面都设有楼板，屋面设置屋面板，它们搁置在墙或者楼(屋)面梁上，平水的需要，屋面板铺设成一定的坡度，并在檐口处或者其他需要部位设置天沟板，使水通过天沟排向雨水管。
楼板及屋面板的形状可用两条线示意性地表示。
当楼板或者造层次、做法较复杂时，可用详图说明，简单的可直接在剖面图中注明。
在剖面图中剖切到的门窗洞上方要画出过梁的断面，在结构平面上布置的圈梁、图名、比例；在剖面图中，除了必需画出被剖切到的构件(如墙身、室内外地面、楼板层、屋顶层，各类梁、梯段、平台等)外，还应画出未剖切到的可见部分(如门窗、楼梯段、楼梯扶手等)。
2．有关规定与表示方法(1)定位轴线剖面图中的定位轴线通常只画出两端的轴线及其编号，以便与平面图参照。
