ModbusRTU智能测控装置数据采集终端操作说明书资料

  • 格式：doc
  • 大小：3.71 MB
  • 文档页数：19

Modbus RTU智能测控装置数据采集终端操作说明书 目 录 1. 绪论................................................................................................................................................3 1.1 前言......................................................................................................................................3 2. 产品介绍........................................................................................................................................3 2.1 智能测控装置产品简介......................................................................................................3 2.2 型号说明（具体可参考公司网站选型表或联系我们）..................................................4 2.3 技术特点..............................................................................................................................4

3 电气安装与接线.............................................................................................................................6 3.1 产品外观说明......................................................................................................................6 3.2 设备接线说明....................................................................................................................10 3.3 安装及结构说明................................................................................................................10 3.3.1 安装说明.................................................................................................................10 3.3.2 产品尺寸................................................................................................................. 11 4. 软件配置参数及调试工具操作说明..........................................................................................12 5. 通信协议使用说明......................................................................................................................13 5.1 智能测控装置....................................................................................................................13 5.1.1 Modbus命令格式 ...................................................................................................13 5.1.2 寄存器地址表.........................................................................................................15 5.1.3 寄存器读写命令说明(拨码为100) .......................................................................17

6. 注意事项......................................................................................................................................18 7. 常见故障分析与排除..................................................................................................................19 第 3 页 1. 绪论 1.1 前言 尊敬的客户，感谢您使用深圳市信立科技有限公司的产品，衷心希望我们的产品能够为您创造出更多的价值。 本手册详细地介绍了设备的性能特点和技术指标、安装使用方法以及设备的诊断和维护等内容，文中包含许多与产品相关的重要信息，为确保设备的正常、高效使用，请您务必在设备使用之前仔细阅读本手册。 严格按照本手册的说明进行操作可以保证产品使用的安全性和规范性。如果在使用过程中有任何疑问，可随时与本公司客户服务中心联系，我公司将及时由专业技术工程师为您提供服务。

2. 产品介绍 2.1 智能测控装置产品简介 XL65智能测控装置是无线测控装置的升级产品，智能化更高、扩展性更强、功耗更低、应用更广。 更多的I/O组合，应用广泛，易于系统改造： 1、直接接入传感器、变送器信号，且可接入两线制4-20mA信号并带隔离。 2、选用16位的A/D转换元件，转换精度0.01%F.S.。 3、主机可型：4AI、4DI/4DO；扩展模块可选：4DI/4DO、4AI等配置的模块。模块通过级联总线接入主机，级联时默认模拟量模块优先排列。 4、有1路RS485接口，用于读取智能设备的数据；测控装置还可向智能设备提供电源。 5、超低功耗，可用电池供电。 6、选配套传感器，使用更方便。 智能化数据处理： 1、对智能设备的数据进行协议转换、处理、存贮。 2、自动配置通讯参数。 3、通讯中断自动保存数据，通讯恢复自动发送数据。 4、监测参数越限发数据。 5、电池参数监测，多级预警。 可选多种通讯方式，构建适合的通讯网络： 1、支持2.4GHz、490MHz、GPRS等通讯方式。 2、支持MODBUS RTU通信协议，i.XL通信协议。 第 4 页

3、提供用户指定的通信协议，满足用户的个性化需求。 实现节点之间数据交互，应用更广： 支持2.4GHz、490MHz无线通讯方式时，测控装置之间通过点对点，及点对多点通讯方式互相交换数据。

2.2 型号说明（具体可参考公司网站选型表或联系我们）

智能测控装置包括XL60系列、XL65系列及XL62系列，下面以XL65系列来举例说明：

图2.1 型号说明 2.3 技术特点

无线通讯技术参数： 方式 2.4GHz 490MHz GPRS

技术 参数 发射功率：100mW 接收灵敏度：-97dBm 调制方式：GFSK 带宽：80MHz 信道：16 速率：250Kbps 发射功率：500mW 接收灵敏度：-119dBm 调制方式：GFSK 带宽：20MHz 信道：50 速率：1200-115200bps 射频频段：900/1800MHz 输出功率：Class4(33dBm±2dBm)for GSM900； Class1(30dBm±2dBm)forGSM1800 速率：20Kbps

理想距离 800Km(地理环境影响传输距离) 1.5Km(500mW)(地理环境影响传输距离) 无距离限制 第 5 页

网络结构 星型或MESH网络 星型网络 星型网络 通信协议 MODBUS RTU，i.XL协议，用户要求的通信协议。 串口技术参数： 通讯接口 1个RS-485-2w：Data+，Data-，GND 通信协议 可接入支持任何协议的智能装置。 串口参数 串口保护：全信号15KVESD保护

通讯参数 数据位：7，8。 停止位：1，2。 校验位：None，Even，Odd。 波特率：1200bps~115200Kbps。 信号输入/输出： 输入种类 模拟量输入 模拟量输出 开关量输入 开关量输出

输入参数 输入参数：0～20mA、4～20mA、0～5V、1～5V等等（特殊参数可定制）。 传感器输入：温度传感器、压力传感器、液位传感器、位移传感器等等各类传感器或变送器。 输入隔离：2.5KVDC，无需外加信号隔离器。 绝缘电阻：100MΩ，500VDC。 转换精度：0.1%F.S.。 传感器输入：能接入温度传感器、压力传感器等特殊输出参数的传感器。

输出参数：0～20mA、4～20mA（特殊参数可定制）。 干接点、脉冲信号输入。 输出类型： 干接点。 接点负载：AC250V、5A；DC30V、5A。

其它技术参数： 工作电压 DC12V。

合集下载

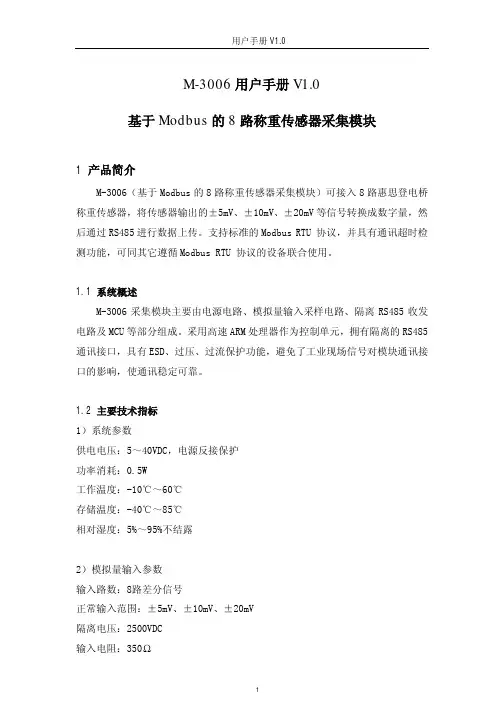

M-3006-用户手册-基于Modbus的8路称重传感器采集模块V1.0
