气相色谱图分析

精选ppt
* 用时间表示 单位: s或cm
（1）保留时间 tR
试样从进样开始到柱后出现峰极大点
时所经历的时间(O´B)
（2）死时间
t 0
不被固定相吸附或溶解的气体（如：空
* 用体积表示 单位：mL
（1）保留体积 VR
从进样开始到出现峰极大所通过的
载气体积。 VR=tRF0 F0:柱出口处载气流速 mL/min
精选ppt
2）评价柱效的参数
理论塔板数(n)
n5.5(4tR )21(6tR)2
W 1/2
W
理论塔板高度（H） 有效理论塔板数
H L n
n有效 5.54 (W tR '1
)2
16 (tR ' )2 W
2
有效理论塔板高度
注意事项：
L H 有效 n有效
（1）n大，柱效高，分离好，前提是两组分分配系数K应有差
H A B /u C gu C luA B /u Cu
由此可知:流动相线速u一定时，仅在A、B、C较小时，塔板高 度H才能较小，柱效才较高；反之柱效较低，色谱 峰将展宽。
这一方程对选择色谱分离条件具有实际指导意义，它指出 了色谱柱填充的均匀程度，填料颗粒的大小，流动相的种 类及流速，固定相的液膜厚度等对柱效的影响。
3) 塔板之间无分子扩散（忽略试样 的纵相扩散）
4) 组分在所有塔板上的分配精选系ppt 数保 持常数
精馏塔示意图
精选ppt
2、塔板理论之推导结论
1) 当组分进入色谱柱后，在每块塔板上进行两相间的分配， 塔板数越多，组分在柱内两相间达到分配平衡的次数也越 多，柱效越高，分离就越好。
n L H
n50 流出曲线呈基本对称的峰形； 当 n 达 103－106 流出曲线趋近于正态分布；

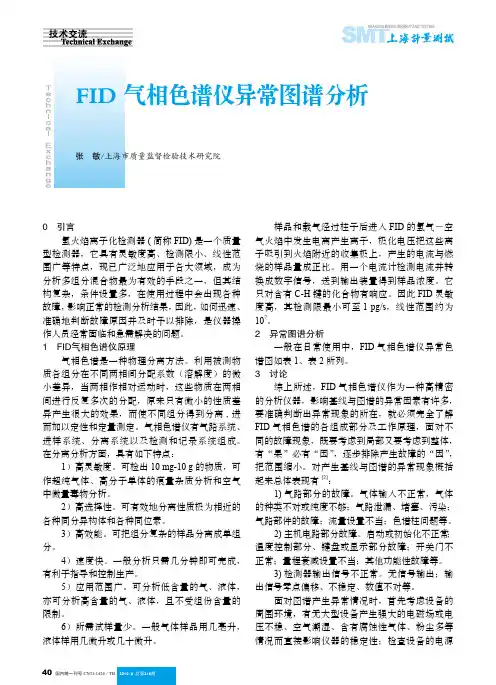

FID 气相色谱仪异常图谱分析张　敏/上海市质量监督检验技术研究院0　引言氢火焰离子化检测器(简称FID)是一个质量型检测器，它具有灵敏度高、检测限小、线性范围广等特点，现已广泛地应用于各大领域，成为分析多组分混合物最为有效的手段之一，但其结构复杂，条件设置多，在使用过程中会出现各种故障，影响正常的检测分析结果，因此，如何迅速、准确地判断故障原因并及时予以排除，是仪器操作人员经常面临和急需解决的问题。

1　FID气相色谱仪原理气相色谱是一种物理分离方法。

利用被测物质各组分在不同两相间分配系数（溶解度）的微小差异，当两相作相对运动时，这些物质在两相间进行反复多次的分配，原来只有微小的性质差异产生很大的效果，而使不同组分得到分离, 进而加以定性和定量测定。

气相色谱仪有气路系统、进样系统、分离系统以及检测和记录系统组成。

在分离分析方面，具有如下特点：1）高灵敏度。

可检出10 mg-10 g的物质，可作超纯气体、高分子单体的痕量杂质分析和空气中微量毒物分析。

2）高选择性。

可有效地分离性质极为相近的各种同分异构体和各种同位素。

3）高效能。

可把组分复杂的样品分离成单组分。

4）速度快。

一般分析只需几分钟即可完成，有利于指导和控制生产。

5）应用范围广。

可分析低含量的气、液体，亦可分析高含量的气、液体，且不受组份含量的限制。

6）所需试样量少。

一般气体样品用几亳升，液体样用几微升或几十微升。

样品和载气经过柱子后进入FID的氢气－空气火焰中发生电离产生离子，极化电压把这些离子吸引到火焰附近的收集极上，产生的电流与燃烧的样品量成正比。

用一个电流计检测电流并转换成数字信号，送到输出装置得到样品浓度。

它只对含有C-H键的化合物有响应。

因此FID灵敏度高，其检测限最小可至1 pg/s，线性范围约为107。

2　异常图谱分析一般在日常使用中，FID气相色谱仪异常色谱图如表1、表2所列。

3　讨论综上所述，FID气相色谱仪作为一种高精密的分析仪器，影响基线与图谱的异常因素有许多，要准确判断出异常现象的所在，就必须完全了解FID气相色谱的各组成部分及工作原理，面对不同的故障现象，既要考虑到局部又要考虑到整体，有“果”必有“因”，逐步排除产生故障的“因”，把范围缩小。

A5000气相色谱工作站分析报告样品信息：样品名称: 乙酸乙酯、甲苯盲样样品编号:样品来源: 省职防院邮寄采样人:稀释倍数: 0.0 样品量: 0.0含量单位: 取样时间:仪器条件：仪器名称: 气相色谱仪柱子型号: FFAP检测器: FID积分参数：最小值: 10.00 漂移: 0.02 mV/min噪声: 0.05 mV 最小峰宽: 2.00 S相对窗宽: 5% 计算方式: 峰面积色谱条件：柱箱温度: 50 (℃)程序升温载气流速: 30 (ml/min)检测器温度: 130 (℃)空气流速: 300 (ml/min)气化室温度: 200 (℃)氢气流速: 30 (ml/min)谱图：分析结果：定量方法：外标法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳 3.91 9726895 366254 9726895 BB2 乙酸乙酯0.00 0 0 0.000000 BB3 甲苯0.00 0 0 0.000000 BB 谱图：分析结果：定量方法：归一法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳 3.87 9287219 363551 9287219 BB2 乙酸乙酯 5.40 67436 4449 25.265 BB3 甲苯8.24 63476 13403 8.777 B B 谱图：分析结果：定量方法：外标法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳 3.88 9515607 362744 9515607 BB2 乙酸乙酯 5.42 68086 4510 25.508 B B3 甲苯8.25 58293 13600 8.061 BB 谱图：分析结果：定量方法：外标法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳 3.88 9231735 354067 9231735 BB2 乙酸乙酯 5.41 67415 4556 25.256 B B3 甲苯8.25 59548 13601 8.235 BB 谱图：分析结果：定量方法：外标法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳 3.91 1.1335E+7 363080 11334770 BB2 乙酸乙酯 5.41 161006 9221 60.320 BB3 甲苯8.27 147725 33843 20.428 B B 谱图：分析结果：定量方法：外标法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳 3.90 1.1056E+7 364034 11055760 BB2 乙酸乙酯 5.40 160789 8769 60.23 B B3 甲苯8.27 146202 33234 20.21 B B 谱图：分析结果：定量方法：外标法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳 3.88 8989353 351401 8989353 BB2 乙酸乙酯 5.41 161070.9.8922 60.345 B B3 甲苯8.25 122863 27216 16.989 B B 谱图：分析结果：定量方法：外标法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳 3.88 9234715 360550 9234715 BB2 乙酸乙酯 5.40 272778 18234 102.195 B B3 甲苯8.25 235682 53306 32.591 B B 谱图：分析结果：定量方法：外标法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳 3.87 9192527 359978 9192527 BB2 乙酸乙酯 5.39 271461 18298 101.702 B B3 甲苯8.24 233828 52983 32.334 B B 谱图：分析结果：定量方法：外标法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳0.00 0 0 0.000000 B B2 乙酸乙酯 5.42 271950 17111 101.885 BB3 甲苯8.25 232784 52368 32.190 B B 谱图：分析结果：定量方法：外标法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳 3.88 8980761 357096 8980761 BB2 乙酸乙酯 5.41 557666 36925 208.928 B B3 甲苯8.25 459905 102841 63.597 B B 谱图：分析结果：定量方法：外标法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳 3.88 9257930 358904 9257930 BB2 乙酸乙酯 5.41 543109 36191 203.473 B B3 甲苯8.25 468460 105664 64.780 B B 谱图：分析结果：定量方法：外标法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳 3.88 9039039 350848 9039039 BB2 乙酸乙酯 5.41 537282 36252 201.290 B B3 甲苯8.26 444659 100493 61.489 B B 谱图：分析结果：定量方法：外标法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳 3.89 9187863 358072 9187863 BB2 乙酸乙酯 5.42 1094976 73262 410.229 BB3 甲苯8.26 935996 211357 129.433 B B 谱图：分析结果：定量方法：外标法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳 3.88 9101211 356793 9101211 BB2 乙酸乙酯 5.41 1103481 72746 413.415 BB3 甲苯8.26 937846 207894 129.689 B B 谱图：分析结果：定量方法：外标法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳 3.89 8854206 349428 8854206 BB2 乙酸乙酯 5.42 1088598 72043 407.839 B B3 甲苯8.28 932931 205413 129.009 BB 谱图：分析结果：定量方法：外标法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳 3.88 9158493 357532 9158493 BB2 乙酸乙酯 5.41 2175935 146211 815.206 B B3 甲苯8.26 1752813 384123 242.386 BB 谱图：分析结果：定量方法：外标法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳 3.89 8954732 356000 8954732 BB2 乙酸乙酯 5.41 2188606149371 819.953 BB3 甲苯8.26 1813612 397117 250.793 BB 谱图：分析结果：定量方法：外标法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳 3.88 8797629 349644 8797629 BB2 乙酸乙酯 5.42 2159619 143849 809.094 B B3 甲苯8.28 1868172 407368 258.338 B B 谱图：分析结果：定量方法：外标法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳 3.88 9053573 356516 9053573 BB2 乙酸乙酯 5.41 4408569 296029 1651.654 BB3 甲苯8.28 3636198 744526 502.828 BB 谱图：分析结果：定量方法：外标法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳 3.88 8865490 356147 8865490 BB2 乙酸乙酯 5.41 4396994 288667 1647.318 B B3 甲苯8.30 3616084 735422 500.046 B B 谱图：分析结果：定量方法：外标法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳 3.87 9008417 355222 9008417 BB2 乙酸乙酯 5.41 4398715 294421 1647.963 BB3 甲苯8.28 3559447 734385 492.214 B B 谱图：分析结果：定量方法： 外标法 序号组分名保留时间 峰面积 峰高含量 峰型 1 二硫化碳3.91 9815124 369548 9815124 BB 2 乙酸乙酯 5.44 468712 33314 175.59 B B 3甲苯0.000 00.000000 B B谱图：分析结果：定量方法： 外标法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳 3.91 9993562 368553 9993562 BB2 乙酸乙酯0.00 0 0 0.000000 B B3 甲苯8.28 472586 105464 65.34 B B 谱图：分析结果：定量方法：外标法序号组分名保留时间峰面积峰高含量峰型1 二硫化碳 3.91 9865467 366678 9865467 BB2 乙酸乙酯0.00 0 0 0.000000 B B3 甲苯8.30 1445212 321677 199.83 B B 质量检测：质控样反测结果在质控范围之内，符合质控要求。

1970年代至今
GC技术不断完善，出现了毛细管柱、高效液相色谱（HPLC）等新技 术。
现状
目前，气相色谱法已经成为化学分析领域中最常用的分离和分析方法 之一，广泛应用于环境、食品、医药、石油化工等领域。
应用领域与意义
01 环境监测
02 食品安全
03 医药分析
04 石油化工
05 意义
用于大气、水、土壤等环 境中污染物的检测和分析 。
载气系统
01
02
03
载气种类
常用的载气有氢气、氮气 、氦气等，选择载气需考 虑样品的性质和分析要求 。
载气纯度
高纯度的载气可以减少杂 质对分析结果的影响，提 高分析的准确性和灵敏度 。
载气流速
适当的载气流速可以保证 样品在色谱柱中得到充分 分离，同时避免色谱峰展 宽。
进样系统
进样方式
包括手动进样和自动进样 两种方式，自动进样可以 提高分析效率和重复性。
02
根据分析要求选择合适 的色谱柱长度和内径。
03
考虑色谱柱的耐用性和 使用寿命，选择质量可 靠的色谱柱品牌。
04
对于复杂样品的分析， 可采用多维色谱技术以 提高分离效果和分析准 确性。
05
气相色谱操作条件优化 与实验设计
载气流速对分离效果影响研究
载气流速对色谱峰的影响
流速过快可能导致峰形变宽，流速过慢则可能使峰形变窄或产生 前沿峰。
凝收集。
顶空分析法
将样品置于密闭容器中 ，加热使挥发性成分挥 发至容器顶部空间，然
后进行分析。
进样方式及技巧
01
02
03
04
手动进样
使用微量注射器将样品注入进 样口，注意注射速度、注射量
