配置以太网交换单板的EPL业务

  • 格式：docx
  • 大小：71.06 KB
  • 文档页数：13

www.szhjh.net 配置以太网交换单板的EPL业务 EPL业务提供了独享带宽的点对点以太网透传业务的解决方案，适用于接入传输网络的客户侧数据通信设备不支持VLAN或其VLAN规划对网络运营商保密的情况。

配置组网图 某站点两用户的数据业务需要完全隔离的通过MSTP设备传送至另一站点。 业务需求 在如图1所示的网络中，业务需求为：  用户A有两个分部位于NE1和NE3，要进行以太网通信，需要10Mbit/s带宽。  用户B有两个分部位于NE1和NE3，要进行以太网通信，需要20Mbit/s带宽。  用户A和用户B的业务需要相互隔离的。  用户A与用户B的以太网设备提供100Mbit/s以太网接口，工作模式为自协商，均不支持VLAN。

图1 EPL业务的配置组网图 www.szhjh.net 说明：本示例中的单板插放的槽位以OptiX OSN 3500为例，其余产品的业务配置方法是完全相同的，唯一的区别是单板插放的槽位可能不同。单板在具体设备上能够插放的槽位信息请参见该产品对应的《硬件描述》。

单板配置信息 使用以太网透传单板或以太网交换单板都可以实现EPL业务。 说明：如表1所示，从业务类型的角度而言，以太网单板分为透传单板和交换单板。透传单板只支持EPL业务，交换单板在支持EPL业务的基础上还支持EVPL业务和二层交换功能，应用场景更为丰富。

本例中，网元NE1和NE3分别配置一块N2EFS4交换单板。

业务信号流和时隙分配 以太网业务从外部端口接入，通过内部端口封装上到SDH侧网络进行透明传输，从而与远端节点实现交互。

EPL业务信号流和时隙分配如图1所示。 图1 EPL业务信号流和时隙分配（以太网交换单板）

 用户A的EPL业务：  占用NE1和NE3间SDH链路上1号VC-4的1～5号VC-12时隙（VC4-1:VC12:1-5），业务在NE2穿通。

 使用NE1的N2EFS4单板的4号VC-4的1～5号VC-12时隙（VC4-4:VC12:1-5）和NE3的N2EFS4单板的4号VC-4的1～5号VC-12时隙（VC4-4:VC12:1-5）上下业务。

 用户B的EPL业务：  占用NE1和NE3间SDH链路上1号VC-4的6～15号VC-12时隙（VC4-1:VC12:6-15），业务在NE2穿通。

 使用NE1的N2EFS4单板的4号VC-4的6～15号VC-12时隙（VC4-4:VC12:6-15）和NE3的N2EFS4单板的4号VC-4的6～15号VC-12时隙（VC4-4:VC12:6-15）上下业务。 www.szhjh.net 表1 以太网单板的外部端口参数 参数 NE1 NE3 单板 N2EFS4 N2EFS4 端口 PORT1 PORT2 PORT1 PORT2 端口使能 使能 使能 使能 使能 端口工作模式 自协商 自协商 自协商 自协商 最大帧长度 1522 1522 1522 1522 入口检测 禁止 禁止 禁止 禁止 端口属性 PE PE PE PE

表2 以太网单板的内部端口参数 参数 NE1 NE3 单板 N2EFS4 N2EFS4 内部端口 VCTRUNK1 VCTRUNK2 VCTRUNK1 VCTRUNK2 封装协议 GFP GFP GFP GFP

绑定通道 VC4-4:VC12-1～VC12-5 VC4-4:VC12-6～VC12-15 VC4-4:VC12-1～VC12-5 VC4-4:VC12-6～VC12-15 入口检测 禁止 禁止 禁止 禁止 端口属性 PE PE PE PE www.szhjh.net 配置过程 介绍以太网交换单板的EPL业务配置步骤。 前提条件 已完成创建网络。 理解EPL业务配置任务流。

背景信息 如果实际操作中使用的以太网单板与本例中使用的单板不同，在进行配置时，需要了解具体单板的配置要求。

 以太网交换单板对EPL业务的支持情况。  以太网交换单板对VCTRUNK的绑定要求。

表3 EPL业务参数 参数 用户A的EPL业务 用户B的EPL业务 单板 N2EFS4 业务类型 EPL 业务方向 双向 源端口 PORT1 PORT2 源C-VLAN(如1,3-6) 空 空

宿端口 VCTRUNK1 VCTRUNK2 宿C-VLAN(如1,3-6) 空 空 www.szhjh.net 操作步骤

1. 在NE1配置User A1、B1的EPL业务。 a. 分别配置User A1、B1占用的外部端口（N2EFS4单板的PORT1和PORT2）的属性。

 在网元管理器中选择N2EFS4单板，在功能树中选择“配置 > 以太网接口管理 > 以太网接口”。

 选择“外部端口”。  选择“基本属性”选项卡。完成参数设置后，单击“应用”。

参数项 本例中取值 取值说明 端口使能 PORT1：使能 PORT2：使能 User A1、B1的业务分别占用了PORT1和PORT2外部端口，

此处将PORT1和PORT2的端口使能设置为“使能”。

端口工作模式 PORT1：自协商 PORT2：自协商 User A1、B1的以太网业务接入设备支持自协商，PORT1

和PORT2端口的工作模式设置为“自协商”。

最大帧长度 PORT1：1522 PORT2：1522 该参数通常情况下取默认值“1522”。

MAC环回 PORT1：不环回 PORT2：不环回 环回设置用于故障诊断。业务配置时，需要设置为“不

环回”。

PHY环回 PORT1：不环回 PORT2：不环回 环回设置用于故障诊断。业务配置时，需要设置为“不

环回”。

 “流量控制”选项卡下的参数使用默认值。  选择“TAG属性”选项卡。完成参数设置后，单击“应用”。 www.szhjh.net 参数项 本例中取值 取值说明

入口检测 PORT1：禁止 PORT2：禁止 User A1、B1的业务是EPL透传业务,不需要开启入口检测功能对报文的VLAN标签进行检测，此处入口检测需要设置为“禁止”。 当“入口检测”设置为“禁止”后，“TAG标识”、“缺省VLAN ID”、“VLAN优先级”参数都没有意义。

TAG标识 PORT1：Access PORT2：Access User A1、B1的接入设备不支持VLAN，发出的数据帧是不带VLAN

标签的，建议此处将PORT1和PORT2的TAG标识设置为“Access”。

缺省VLAN ID PORT1：1 PORT2：1 User A1、B1的业务都是独自占有PORT端口和VCTRUNK端口的，不需要通过VLAN ID进行业务隔离。此处的缺省VLAN ID使用默认值即可。

VLAN优先级 PORT1：0 PORT2：0 User A1、B1不需要设置缺省VLAN ID，VLAN优先级也没有意义，此处取默认值即可。

 选择“网络属性”选项卡。完成参数设置后，单击“应用”。 参数项 本例中取值 取值说明

端口属性 PORT1：PE PORT2：PE PE指服务提供商的边缘端口，PE属性的端口可以

收发标准以太网帧。

 “高级属性”选项卡下的参数使用默认值。 b. 分别配置User A1、B1占用的内部端口（N2EFS4单板的VCTRUNK1和VCTRUNK2）的属性。

 选择“内部端口”。  选择“TAG属性”选项卡。完成参数设置后，单击“应用”。

参数项 本例中取值 取值说明

入口检测 VCTRUNK1：禁止 VCTRUNK2：禁止 User A1、B1的业务是EPL透传业务,不需要开启入口检测功能，对报文的VLAN标签进行检测，此处入口检测需要设置为“禁止”。 当“入口检测”设置为“禁止”后，“TAG标识”、“缺省VLAN ID”、“VLAN优先级”参数都没有意义，取默认 www.szhjh.net 参数项 本例中取值 取值说明 值即可。  选择“网络属性”选项卡。完成参数设置后，单击“应用”。 参数项 本例中取值 取值说明

端口属性 PORT1：PE PORT2：PE PE指服务提供商的边缘端口，PE属性的端口可以收发标

准以太网帧。

 选择“封装/映射”选项卡。完成参数设置后，单击“应用”。 参数项 本例中取值 取值说明

映射协议 VCTRUNK1：GFP VCTRUNK2：GFP 本例中使用的N2EFS4单板，该参数取默认值“GFP”。

对接两端的以太网单板的VCTRUNK的“封装协议”必须要设置为一致。

扰码 VCTRUNK1：扰码方式[X43+1] VCTRUNK2：扰码方式[X43+1] 该参数取默认值“扰码方式[X43+1]”。对接两端的以太网单板的VCTRUNK的“扰码方式”需要保持一致。

校验字段长度 VCTRUNK1：FCS32 VCTRUNK2：FCS32 该参数取默认值“FCS32”。对接两端的以太网单板的VCTRUNK的“校验字段长度”需要保持一致。

FCS计算位序 VCTRUNK1：Big endian VCTRUNK2：Big endian “封装协议”选择为“GFP”时，该参数设置为“Big endian”。对接两端的以太网单板的VCTRUNK的“FCS计算位序”设置需要保持一致。

扩展头选项 VCTRUNK1：没有 VCTRUNK2：没有 “封装协议”设置为“GFP”时，该参数有效，取默认值“没有”。对接两端的以太网单板的VCTRUNK的“扩展头选项”设置需要保持一致。

 可选。选择“LCAS使能”选项卡。完成参数设置后，单击“应用”。

选项 描述

不使能LCAS功能 该选项卡中的参数不需设置。

合集下载

配置EVPLAN业务(IEEE-802

配置EVPLAN业务(IEEE-802

案例：配置EVPLAN业务（IEEE 802.1q网桥）【工作任务】EVPLAN业务（IEEE 802.1q网桥）提供了多点到多点汇聚的虚拟局域网解决方案，适用于接入传输网络的用户侧数据通信设备不支持VLAN或其VLAN规划对网络运营商公开的情况。

【思路指导】配置组网图汇聚节点需要和其余两个接入节点进行以太网业务的二层交换，同时要求隔离两个用户的局域网业务。

业务信号流和时隙分配汇聚节点的以太网业务从外部端口接入，添加相应的VLAN标签，通过二层交换转发到对应的内部端口后，剥离VLAN标签后上传到SDH侧网络进行透明传输，从而与远端节点实现交互。

配置过程汇聚节点NE1需要创建EVPLAN业务（IEEE 802.1q网桥），同时创建VLAN过滤表。

接入节点NE2和NE4只需要配置EPL透传业务。

【任务实施】配置组网图在如图1所示的网络中，业务需求为：•用户G有三个分部分别位于NE1、NE2和NE4，需要组成局域网，共享带宽100Mbit/s，分部G2和分部G3之间不需要通信。

•用户H也有三个分部分别位于NE1、NE2和NE4，需要组成局域网，共享带宽100Mbit/s。

•用户G和用户H的业务需要相互隔离。

•用户G和用户H的以太网设备提供1000Mbit/s以太网光接口，工作模式为1000M全双工，均不支持VLAN。

图1 EVPLAN业务（IEEE 802.1q网桥）的配置组网图业务信号流和时隙分配VCTRUNK可承载的以太网业务的带宽计算方法请参见以太网单板的VCTRUNK可承载的以太网业务带宽。

图1 EVPLAN业务（IEEE 802.1q网桥）信号流和时隙分配•用户G的以太网LAN业务：▪占用NE1到NE2间的SDH链路上1号VC-4（VC4:VC4-1），以及NE1到NE4间的SDH链路上1号VC-4（VC4:VC4-1）。

▪在NE1和NE2之间，使用NE1的EGS8单板的1号VC-4（VC4-xv:VC4-1）和NE2的EGT6单板的1号VC-4（VC4-xv:VC4-1）上下业务。

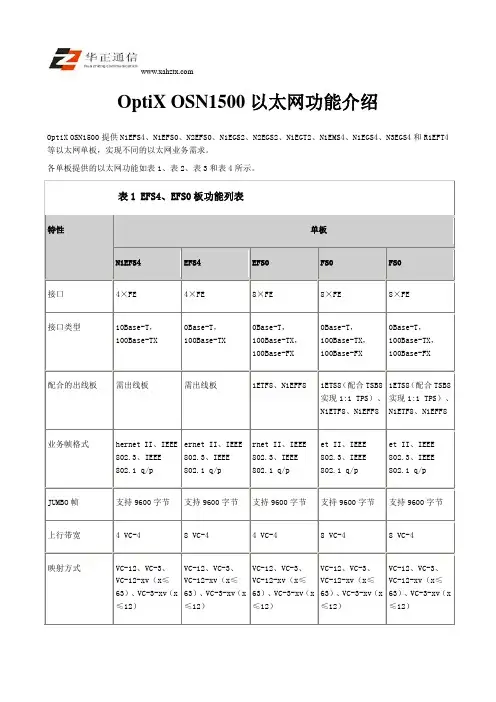

OptiX OSN1500以太网功能介绍
