华为光网络以太网单板常见配置问题

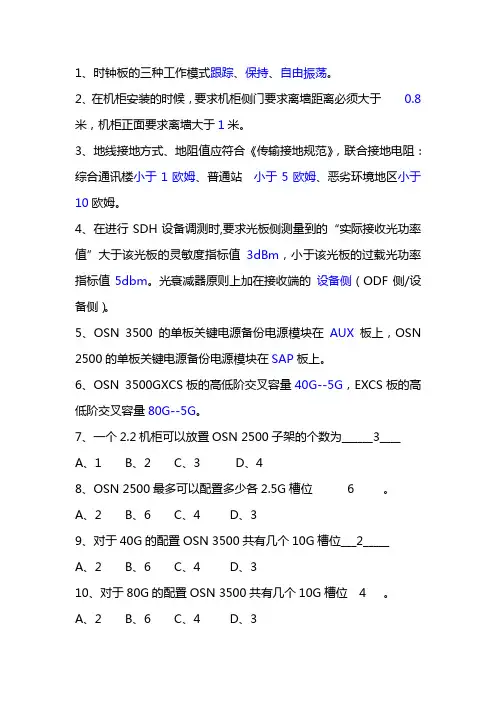

1、时钟板的三种工作模式跟踪、保持、自由振荡。

2、在机柜安装的时候，要求机柜侧门要求离墙距离必须大于0.8米，机柜正面要求离墙大于1米。

3、地线接地方式、地阻值应符合《传输接地规范》，联合接地电阻：综合通讯楼小于1欧姆、普通站小于5欧姆、恶劣环境地区小于10欧姆。

4、在进行SDH设备调测时,要求光板侧测量到的“实际接收光功率值”大于该光板的灵敏度指标值3dBm，小于该光板的过载光功率指标值5dbm。

光衰减器原则上加在接收端的设备侧（ODF侧/设备侧）。

5、OSN 3500的单板关键电源备份电源模块在 AUX板上，OSN 2500的单板关键电源备份电源模块在SAP板上。

6、OSN 3500GXCS板的高低阶交叉容量40G--5G，EXCS板的高低阶交叉容量80G--5G。

7、一个2.2机柜可以放置OSN 2500子架的个数为______3____A、1B、2C、3D、48、OSN 2500最多可以配置多少各2.5G槽位 6 。

A、2B、6C、4D、39、对于40G的配置OSN 3500共有几个10G槽位___2_____A、2B、6C、4D、310、对于80G的配置OSN 3500共有几个10G槽位 4 。

A、2B、6C、4D、311、OSN 3500/2500/1500设备，当其中一块PIU没有电源接入时会上报什么告警_____C______A、BD_STATUS；B、POWER_SWITCH；C、POWER_ABNORMAL；D、POWERFAIL。

12、OSN 2500的公务由那块单板提供_____A_______A、SAPB、SEIC、CXL16D、TSB813、单站测试的时候必须测试电源电压，当电源电压在-38.4到-57.6才可以设备加电14、STM－N帧中再生段DCC的传输速率为3*64Kb/s；复用段DCC 的传输速率为9*64Kb/s。

3、设备能根据S1字节来判断时钟信号质量。

S1的值越小，表示时钟信号质量越高。

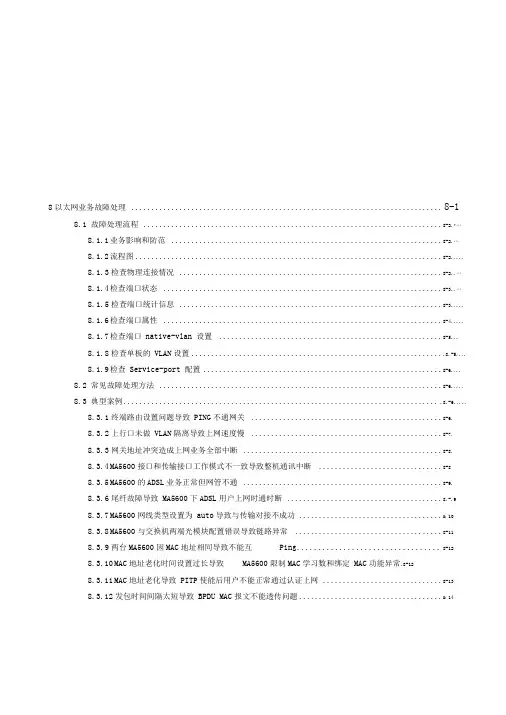

8以太网业务故障处理.............................................................................. 8-18.1故障处理流程........................................................................... 8-2.•…8.1.1业务影响和防范.................................................................... 8-2.…8.1.2流程图............................................................................. 8-2.....8.1.3检查物理连接情况.................................................................. 8-2..…8.1.4检查端口状态...................................................................... 8-3..…8.1.5检查端口统计信息.................................................................. 8-3.....8.1.6检查端口属性...................................................................... 8-4.....8.1.7检查端口native-vlan 设置 ........................................................ 8-5...8.1.8检查单板的VLAN设置............................................................... .8.-5....8.1.9检查Service-port 配置............................................................ 8-6....8.2常见故障处理方法....................................................................... 8-6.....8.3典型案例............................................................................... .8.-6.....8.3.1终端路由设置问题导致PING不通网关................................................ 8-6.8.3.2上行口未做VLAN隔离导致上网速度慢................................................ 8-7.8.3.3网关地址冲突造成上网业务全部中断.................................................. 8-8.8.3.4MA5600接口和传输接口工作模式不一致导致整机通讯中断 ............................... 8-88.3.5MA5600的ADSL业务正常但网管不通.................................................. 8-9.8.3.6尾纤故障导致MA5600下ADSL用户上网时通时断....................................... 8.-.98.3.7MA5600网线类型设置为auto导致与传输对接不成功.................................... & 108.3.8MA5600与交换机两端光模块配置错误导致链路异常 ..................................... 8-118.3.9两台MA5600因MAC地址相同导致不能互Ping .................................. 8-128.3.10MAC地址老化时间设置过长导致MA5600限制MAC学习数和绑定MAC功能异常.8-128.3.11MAC地址老化导致PITP使能后用户不能正常通过认证上网.............................. 8-138.3.12发包时间间隔太短导致BPDU MAC报文不能透传问题.................................... & 148.4参考信息................................................................................ .8.-15.....8.4.1以太网技术简介..................................................................... 8-15..8.4.2以太网在MA5600中的应用........................................................... 8-16插图目录图8-1以太网业务故障处理流程.............................................................. 8-2…图8-2以太网业务参考模型示意图............................................................ & 15. 图8-3 MA5600以太网业务组网图 ............................................................ & 17.表格目录表8-1 MA5600主控板的扣板种类.............................................................. & 16.8以太网业务故障处理关于本章本章介绍MA5600的以太网业务的故障处理方法。

华为光网络维护宝典——第2部分故障处理专题篇目录第1章OptiX 光网络产品IP与ID故障处理专题 ..................................... 错误!未定义书签。

1.1背景知识 ................................................................................................. 错误!未定义书签。

1.1.1网元ID.......................................................................................... 错误!未定义书签。

1.1.2IP地址 .......................................................................................... 错误!未定义书签。

1.1.3ID与IP的关系.............................................................................. 错误!未定义书签。

1.2常用的命令 ............................................................................................. 错误!未定义书签。

1.2.1设置/查询网元扩展ID(或子网号) .................................................. 错误!未定义书签。

1.2.2设置/查询网元的IP地址............................................................... 错误!未定义书签。

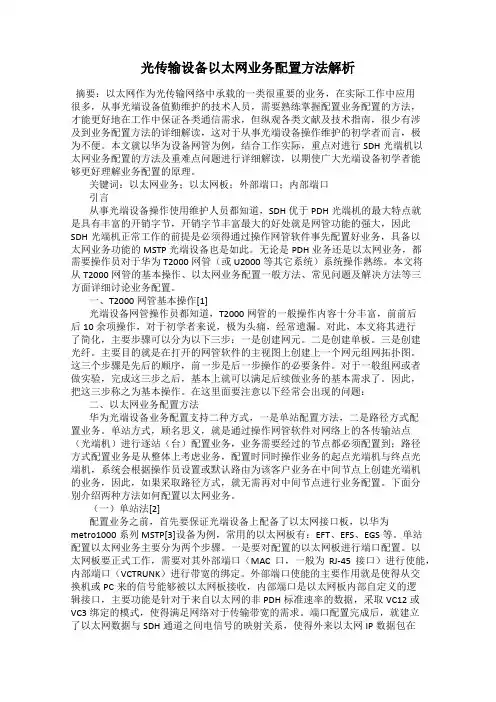

光传输设备以太网业务配置方法解析摘要：以太网作为光传输网络中承载的一类很重要的业务，在实际工作中应用很多，从事光端设备值勤维护的技术人员，需要熟练掌握配置业务配置的方法，才能更好地在工作中保证各类通信需求，但纵观各类文献及技术指南，很少有涉及到业务配置方法的详细解读，这对于从事光端设备操作维护的初学者而言，极为不便。

本文就以华为设备网管为例，结合工作实际，重点对进行SDH光端机以太网业务配置的方法及重难点问题进行详细解读，以期使广大光端设备初学者能够更好理解业务配置的原理。

关键词：以太网业务；以太网板；外部端口；内部端口引言从事光端设备操作使用维护人员都知道，SDH优于PDH光端机的最大特点就是具有丰富的开销字节，开销字节丰富最大的好处就是网管功能的强大，因此SDH光端机正常工作的前提是必须得通过操作网管软件事先配置好业务，具备以太网业务功能的MSTP光端设备也是如此。

无论是PDH业务还是以太网业务，都需要操作员对于华为T2000网管（或U2000等其它系统）系统操作熟练。

本文将从T2000网管的基本操作、以太网业务配置一般方法、常见问题及解决方法等三方面详细讨论业务配置。

一、T2000网管基本操作[1]光端设备网管操作员都知道，T2000网管的一般操作内容十分丰富，前前后后10余项操作，对于初学者来说，极为头痛，经常遗漏。

对此，本文将其进行了简化，主要步骤可以分为以下三步：一是创建网元。

二是创建单板。

三是创建光纤。

主要目的就是在打开的网管软件的主视图上创建上一个网元组网拓扑图。

这三个步骤是先后的顺序，前一步是后一步操作的必要条件。

对于一般组网或者做实验，完成这三步之后，基本上就可以满足后续做业务的基本需求了。

因此，把这三步称之为基本操作。

在这里面要注意以下经常会出现的问题：二、以太网业务配置方法华为光端设备业务配置支持二种方式，一是单站配置方法，二是路径方式配置业务。

单站方式，顾名思义，就是通过操作网管软件对网络上的各传输站点（光端机）进行逐站（台）配置业务，业务需要经过的节点都必须配置到；路径方式配置业务是从整体上考虑业务，配置时同时操作业务的起点光端机与终点光端机，系统会根据操作员设置或默认路由为该客户业务在中间节点上创建光端机的业务，因此，如果采取路径方式，就无需再对中间节点进行业务配置。

华为光网络维护宝典——第2部分故障处理专题篇目录第1章OptiX 光网络产品IP与ID故障处理专题 ..................................... 错误!未定义书签。

1.1背景知识 ................................................................................................. 错误!未定义书签。

1.1.1网元ID.......................................................................................... 错误!未定义书签。

1.1.2IP地址 .......................................................................................... 错误!未定义书签。

1.1.3ID与IP的关系.............................................................................. 错误!未定义书签。

1.2常用的命令 ............................................................................................. 错误!未定义书签。

1.2.1设置/查询网元扩展ID(或子网号) .................................................. 错误!未定义书签。

1.2.2设置/查询网元的IP地址............................................................... 错误!未定义书签。

OptiX 光网络以太网常见问题处理专题关键字：MSTP 以太网内容摘要：随着MSTP概念的推广和产品的大量应用，对以太网传输的维护也提出了较高的要求，问题可能涉及设备调测，也可能涉及同其它网络设备的对接。

要准确定位各类问题，仅仅掌握SDH技术是远远不够的，更需要对数据通信技术、产品有较深的认识，从网络整体角度来分析、解决问题。

1.1 背景知识1.1.1 以太网的工作模式及端口属性设置说明以太网业务信号在不同的以太网接口板上的处理过程是不同的，下面以OptiX 2500+的ET1板进行说明。

以太网业务信号进入ET1板后，经过以太帧的拆分、重组后，被分组到各个VC-12；再经复用、映射到VC-4后，送入交叉连接单元，完成业务时隙的调配；最后通过交叉连接单元送往线路板，完成业务信号由支路上线路的功能。

【端口工作模式】以太网技术的发展可以分为两个主线：a、速率的增加，从10Mbps－100Mbps－1000Mbps－10Gbps以太网帧格式始终保持一致，即可以实现不同速率以太网之间的“无缝”桥接，有利于交换机转发速率的提高和成本的降低。

b、双工技术的发展，从半双工－全双工与半双工以太网不同的是，全双工的工作原则是“有则发送”，不需要理会通信介质的忙闲状态也不检测冲突，其实现基础为：1、端口支持全双工模式；2、通信介质独享（点对点通信）。

速率和双工模式的组合可以构成多种端口工作模式，为了简化组网配置、解决端口对接问题，诞生了自协商技术：通过双方的“握手”（脉冲协商信号），使双方工作在都能支持的最高级别模式下。

目前，支持速率和双工模式协商的主要是10/100M电口，而光纤以太网一般不支持速率和双工模式的协商（只支持全双工），GE的自协商主要用于协商流控参数。

端口工作模式的问题，此处还有以下几点需要注意：1、HUB仅支持半双工模式，与HUB对接时严禁设置端口为全双工；2、某些设备端口（比如PC）虽然可以设置为全双工或半双工模式，但设置后并不生效，即端口实际只能工作在自协商模式。

LampSite常见硬件故障处理定位故障范围的常用方法2观察法•观察法是我们发现、界定设备故障范围的常用方法。

观察的内容主要有设备告警、指示灯显示、WebLMT 面板状态。

找规律法•是否同一单板存在问题。

•是否同一小区或者载波存在问题。

•凡是出现了告警，要观察告警是单个还是多个类似的告警。

对比/互换•对比是指将故障的部件或现象与正常的部件或现象进行比较分析，找出问题的所在。

•互换是指将处于正常状态的部件与可能故障的部件对调，比较对调前后二者变化，以此判断故障的范围或部位。

告警名称告警归属告警含义对系统影响单板硬件故障告警BBU当单板硬件故障时，产生此告警。

单板无法正常工作，单板承载的业务可能中断。

单板不在位告警BBU在对应槽位已配置相应单板，但未检测到单板在位信号时，产生此告警。

故障单板无法正常工作，导致单板承载的业务中断。

单板下电告警BBU当单板下电或单板无法上电时，产生此告警。

单板承载的业务中断。

单板未插紧告警BBU当单板未插紧时，产生此告警。

故障单板可能无法正常工作，导致单板承载的业务中断。

存在单板告警原因：1.单板硬件故障、单板温度异常。

2.故障单板硬件故障、背板槽位故障、主控板硬件故障、故障单板所在框内主控板未插紧、故障单板未插或未插紧。

3.电源模块直流输出异常,为避免单板被意外烧毁，单板温度过高自动下电;电源模块供电能力不足; 用户执行了人工下电操作。

4.背板槽位故障;故障单板硬件故障;故障单板未插或未插紧。

红色：故障绿色：正常灰色：配置未插板或对端配置蓝色：正在启动中存在单板告警原因：1.光模块故障。

2.光模块未安装或未插紧;3.光模块连线故障;4.光纤接头或光模块安装松动，或光模块老化;5.光纤接头不洁净，存在灰尘等异物;告警名称告警含义对系统影响BBU CPRI 光模块故障告警当BBU 连接下级射频单元的端口上的光模块故障时，产生此告警。

无法获取光模块信息。

BBU CPRI 光模块/电接口不在位告警当BBU 连接下级射频单元的端口上的光模块或者电接口连线不在位时，产生此告警。

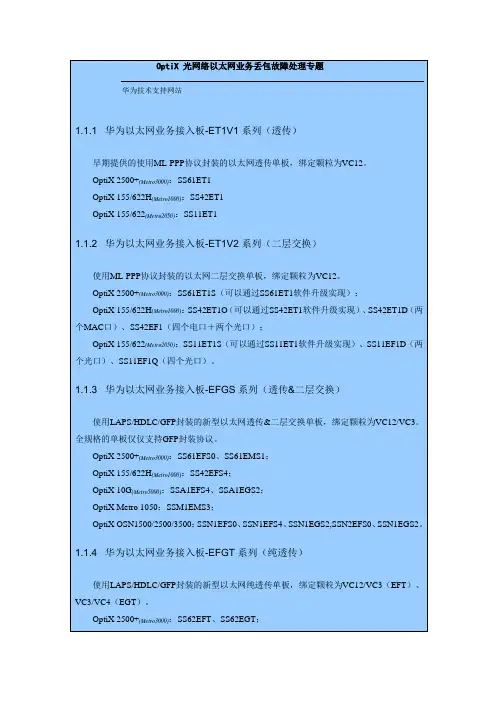

OptiX 光网络以太网业务丢包故障处理专题华为技术支持网站1.1.1 华为以太网业务接入板-ET1V1系列（透传）早期提供的使用ML-PPP协议封装的以太网透传单板，绑定颗粒为VC12。

OptiX 2500+(Metro3000)：SS61ET1OptiX 155/622H(Metro1000)：SS42ET1OptiX 155/622(Metro2050)：SS11ET11.1.2 华为以太网业务接入板-ET1V2系列（二层交换）使用ML-PPP协议封装的以太网二层交换单板，绑定颗粒为VC12。

OptiX 2500+(Metro3000)：SS61ET1S（可以通过SS61ET1软件升级实现）；OptiX 155/622H(Metro1000)：SS42ET1O（可以通过SS42ET1软件升级实现）、SS42ET1D（两个MAC口）、SS42EF1（四个电口＋两个光口）；OptiX 155/622(Metro2050)：SS11ET1S（可以通过SS11ET1软件升级实现）、SS11EF1D（两个光口）、SS11EF1Q（四个光口）。

1.1.3 华为以太网业务接入板-EFGS系列（透传&二层交换）使用LAPS/HDLC/GFP封装的新型以太网透传&二层交换单板，绑定颗粒为VC12/VC3。

全规格的单板仅仅支持GFP封装协议。

OptiX 2500+(Metro3000)：SS61EFS0、SS61EMS1；OptiX 155/622H(Metro1000)：SS42EFS4；OptiX 10G(Metro5000)：SSA1EFS4、SSA1EGS2；OptiX Metro 1050：SSM1EMS3；OptiX OSN1500/2500/3500：SSN1EFS0、SSN1EFS4、SSN1EGS2,SSN2EFS0、SSN1EGS2。

1.1.4 华为以太网业务接入板-EFGT系列（纯透传）使用LAPS/HDLC/GFP封装的新型以太网纯透传单板，绑定颗粒为VC12/VC3（EFT）、VC3/VC4（EGT）。

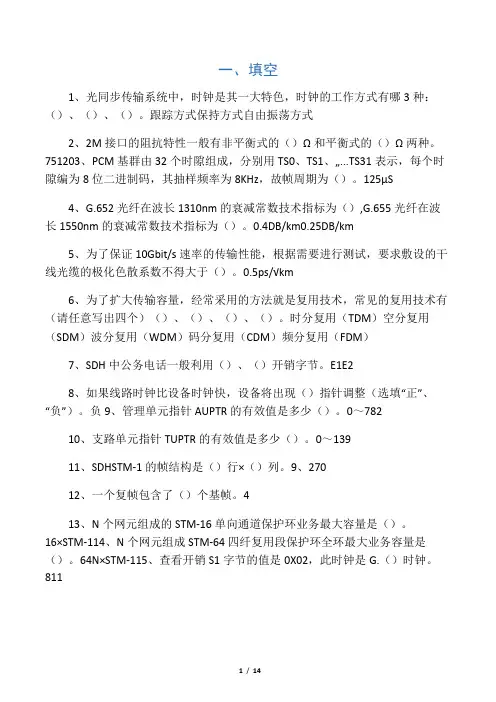

一、填空1、光同步传输系统中，时钟是其一大特色，时钟的工作方式有哪3种：（）、（）、（）。
