SDH网络组网、配置、操作和管理及以太网业务配置实验

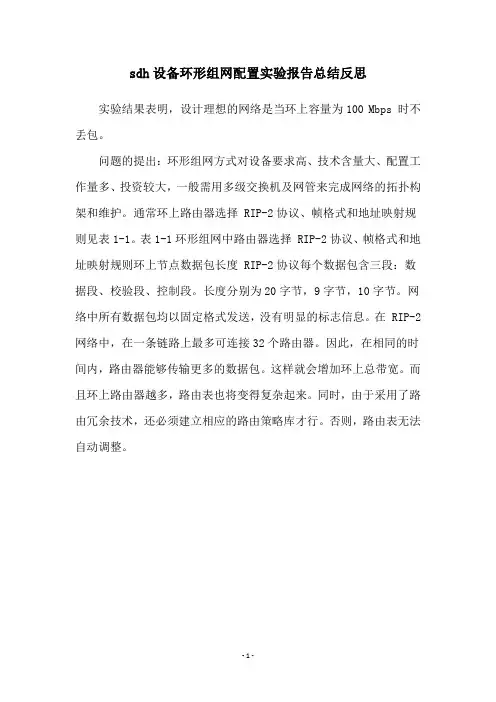

sdh设备环形组网配置实验报告总结反思实验结果表明，设计理想的网络是当环上容量为100 Mbps 时不丢包。

问题的提出：环形组网方式对设备要求高、技术含量大、配置工作量多、投资较大，一般需用多级交换机及网管来完成网络的拓扑构架和维护。

通常环上路由器选择 RIP-2协议、帧格式和地址映射规则见表1-1。

表1-1环形组网中路由器选择 RIP-2协议、帧格式和地址映射规则环上节点数据包长度 RIP-2协议每个数据包含三段：数据段、校验段、控制段。

长度分别为20字节，9字节，10字节。

网络中所有数据包均以固定格式发送，没有明显的标志信息。

在 RIP-2网络中，在一条链路上最多可连接32个路由器。

因此，在相同的时间内，路由器能够传输更多的数据包。

这样就会增加环上总带宽。

而且环上路由器越多，路由表也将变得复杂起来。

同时，由于采用了路由冗余技术，还必须建立相应的路由策略库才行。

否则，路由表无法自动调整。

- 1 -。

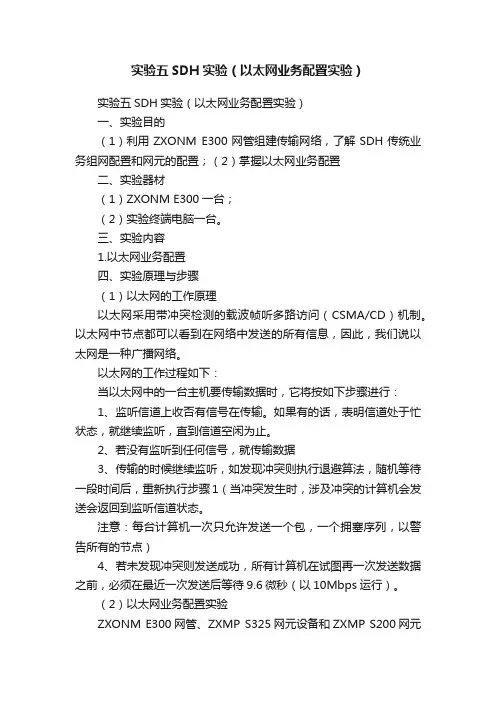

实验五SDH实验（以太网业务配置实验）实验五SDH实验（以太网业务配置实验）一、实验目的（1）利用ZXONM E300网管组建传输网络，了解SDH传统业务组网配置和网元的配置；（2）掌握以太网业务配置二、实验器材（1）ZXONM E300一台；（2）实验终端电脑一台。

三、实验内容1.以太网业务配置四、实验原理与步骤（1）以太网的工作原理以太网采用带冲突检测的载波帧听多路访问（CSMA/CD）机制。

以太网中节点都可以看到在网络中发送的所有信息，因此，我们说以太网是一种广播网络。

以太网的工作过程如下：当以太网中的一台主机要传输数据时，它将按如下步骤进行：1、监听信道上收否有信号在传输。

如果有的话，表明信道处于忙状态，就继续监听，直到信道空闲为止。

2、若没有监听到任何信号，就传输数据3、传输的时候继续监听，如发现冲突则执行退避算法，随机等待一段时间后，重新执行步骤1（当冲突发生时，涉及冲突的计算机会发送会返回到监听信道状态。

注意：每台计算机一次只允许发送一个包，一个拥塞序列，以警告所有的节点）4、若未发现冲突则发送成功，所有计算机在试图再一次发送数据之前，必须在最近一次发送后等待9.6微秒（以10Mbps运行）。

（2）以太网业务配置实验ZXONM E300网管、ZXMP S325网元设备和ZXMP S200网元设备共同组成了光传输平台。

实验室采用了“3+2”模式，拓扑结构如图7-1所示，即在5个网元节点中，3个网元采用ZXMP S325网元设备，2个网元采用ZXMP S200网元设备。

图7-1光传输平台拓扑结构图实验说明：以太网业务从NET05的FE1端口进入，经过NET01、NET02，从NET04的FE1端口全部全部下业务，带宽为10M。

图7-2 以太网业务流向以太网业务配置。

（1）业务配置左边OL1[5-1-4] 与右边的TFE[5-1-7]连接，12（1）与12（1）相连，点击[确认]，全部配置好后点击[增量下发]，[关闭]采用同样的方法将TFE[5-1-7]与右边的OL1[5-1-4] 连接。

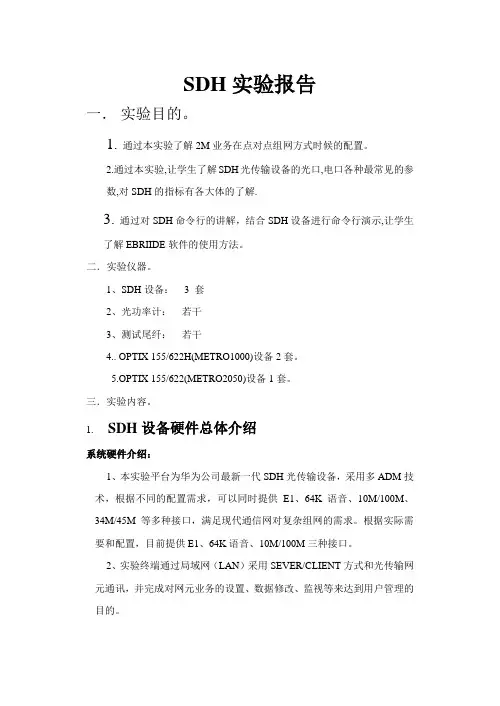

SDH实验报告一．实验目的。

1.通过本实验了解2M业务在点对点组网方式时候的配置。

2.通过本实验,让学生了解SDH光传输设备的光口,电口各种最常见的参数,对SDH的指标有各大体的了解.3.通过对SDH命令行的讲解，结合SDH设备进行命令行演示,让学生了解EBRIIDE软件的使用方法。

二．实验仪器。

1、SDH设备： 3 套2、光功率计：若干3、测试尾纤：若干4.. OPTIX 155/622H(METRO1000)设备2套。

5.OPTIX 155/622(METRO2050)设备1套。

三．实验内容。

1.SDH设备硬件总体介绍系统硬件介绍：1、本实验平台为华为公司最新一代SDH光传输设备，采用多ADM技术，根据不同的配置需求，可以同时提供E1、64K语音、10M/100M、34M/45M等多种接口，满足现代通信网对复杂组网的需求。

根据实际需要和配置，目前提供E1、64K语音、10M/100M三种接口。

2、实验终端通过局域网（LAN）采用SEVER/CLIENT方式和光传输网元通讯，并完成对网元业务的设置、数据修改、监视等来达到用户管理的目的。

3、本实验平台提供三种传输设备，OPTIX 155/622、OPTIX155/622H 和OPTIX2500+，OPTIX 155/622传输速率为155M 和622M 、OPTIX155/622H 传输速率为155M, OPTIX2500+传输速率为为155M 和。

单板类型OptiX 155/622H 系统以交叉单元为核心，由SDH 接口单元、PDH/以太网接口单元、交叉单元、时钟单元、主控单元、公务单元组成。

OptiX 155/622H 系统结构如图1-1所示，各个单元所包括的单板及功能如表2-3所示。

图1-1 OptiX 155/622H 系统结构表2-3单板所属单元及相应的功能STM-1/STM-4E1STM-1/STM-4Ethernet 、E1STM-1/STM-4Ethernet 、E1STM-1/STM-4E1、E1、E1E1E1STM-1/STM-4Ethernet 、E1、E1单板槽位OptiX 155/622H 设备除了IU4板位可以插SCB 板，还有四个板位（IU1、IU2、IU3和IU4）可供插入各种业务接口板。

实验二 SDH光传输点对点组网配置实验专业：通信工程班级：通信111姓名：张萍学号：2011136129一、实验目的通过本实验了解2M业务在点对点组网数据配置。

二、实验器材1、OSN1500B传输设备1套、METRO1000设备1套2、实验用维护终端若干。

三、实验原理1、采用点对点组网方式时，需要两套SDH设备。

2、本实验设备间光纤实际连接图如下：3、ODF光纤配线架连接示意图如下：四、实验步骤1、首先按照业务要求准备好配置数据脚本SDH1配置：#1:login:"szhw","nesoft";:cfg-init-all;:cfg-set-devicetype: OptiXOsn1500,1500B;:cfg-set-nename:64,"SDH1";:cfg-add-board:5,ssq1sl4:6,ssr1eft4:7,ssr1pl1:9,ssr1eow:10,aux:12 ,ssn1sl4:13,ssn1sl4:81,ssq2ecxl:83,gscc:18&&19,piu:20,ssr1fan;:cfg-set-telnum:9,1,101;:cfg-set-meetnum:9,999;:cfg-set-lineused:9,13,1,used;:cfg-set-meetlineused:9,13,1,used;:cfg-set-synclass: 81,1,0xf101;:cfg-add-xc:0,7,1&&2,0,0,13,1,1,1&&2,vc12;:cfg-add-xc:0,13,1,1,1&&2,7,1&&2,0,0,vc12;:cfg-verify;:cfg-get-nestate;:logout;将以上命令行编辑成一个文本文件：如“SDH1.txt”SDH2配置：#2:login:"szhw","nesoft";:cfg-init-all;:cfg-set-devicetype:OptiXM1000V300,subrackI;:cfg-set-nename:64,"SDH2";:cfg-add-board:5,oi4d:6,sp2d:3,eft;:cfg-set-telnum:14,1,102;:cfg-set-meetnum:14,999:cfg-set-lineused:14,5,1,used;:cfg-set-meetlineused:14,5,1,used;:cfg-set-synclass:13,2,0x0501,0xf101;:cfg-add-xc:0,6,1&&2,0,0,5,1,1,1&&2,vc12;:cfg-add-xc:0,5,1,1,1&&2,6,1&&2,0,0,vc12;:cfg-verify:cfg-get-nestate;:logout将以上命令行编辑成一个文本文件：如“SDH2.txt”2、数据准备完成后通过EB平台对SDH进行配置（注：老师先启动EB服务器的验证模式）（1）在Windows2000的桌面上双击快捷图标，成功启动Ebridge 软件后，出现如图一所示的界面。

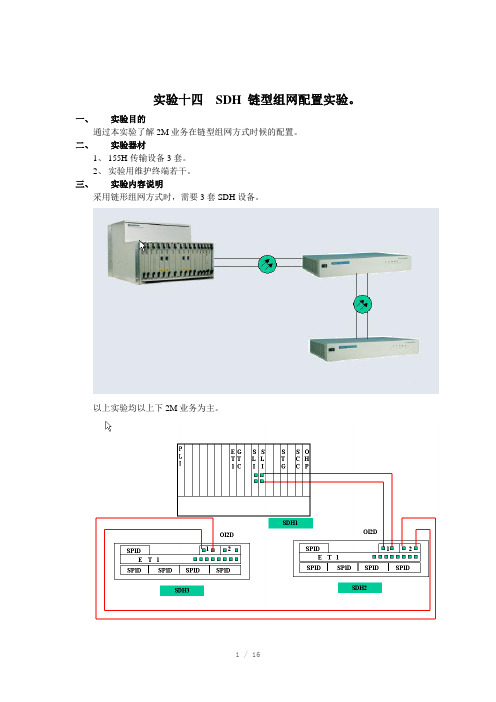

实验十四SDH 链型组网配置实验。

一、实验目的通过本实验了解2M业务在链型组网方式时候的配置。

二、实验器材1、155H传输设备3套。

2、实验用维护终端若干。

三、实验内容说明采用链形组网方式时，需要3套SDH设备。

以上实验均以上下2M业务为主。

ODF光配线架连接图如下：数据准备说明：１、SDH传输设备中“线路”对应着光接口。

２、SDH传输设备中“支路”对应着2M/34M/以太网等电接口。

３、容器/虚容器和线路支路对应关系2M---C12（容器12）-VC12 （虚容器12）：1个VC12对应着1个2M34M-C3-VC3140M-C4-VC4SDH配置注意事项：1、系统的划分：把SDH设备光口/电口所处在不同的环、或者链划分成不同的系统。

系统的划分针对单个的站点。

系统的编号从SYS1开始。

2、线路的区分：左西右东，左边是西光口，右边是东光口。

3、主环方向：一般选择逆时针为主环。

便于我们做光纤连接，形成有效的保护环。

４、光口（155M）和2M业务的收发关系：链形/点对点：（双向业务），光信号变成电信号同在一个光口完成。

环形：单向业务，一般指单向通道保护环，光信号变成电信号在两个光口完成。

5、穿通概念：如果业务不在该站站点上下，就有可能在该站点穿通，如环/链组网中的ADM，穿通是针对于ADM网元所讲。

穿通是针对于某个VC4中的VC12/VC3 而言的。

6、创建单板：根据各个单板所在的槽位进行物理位置和逻辑位置的映射。

7、双向和单向区别：站A到站B的业务（2M）和站B到站A的业务所经过的站点如果是同一路由，则该业务为双向业务。

否则为单向业务。

８、时钟的配置原则：选取其中一个站点时钟为自由震荡。

其他站点时钟跟踪该站点时钟。

（即跟踪线路方向时钟）９、网关网元的选择：１、选择直接用维护网口和维护计算机相连的网元为网关网元。

２、其他网元（站点）为非网关网元，这些网元和计算机通信经过DCC通路。

３、在一个传输网络中，网关网元只有1个，其他都是非网关网元。

实验十四S D H链型组网配置实验。

实验十四 SDH 链型组网配置实验。

一、实验目的通过本实验了解2M业务在链型组网方式时候的配置。

二、实验器材1、155H传输设备3套。

2、实验用维护终端若干。

三、实验内容说明采用链形组网方式时，需要3套SDH设备。

以上实验均以上下2M业务为主。

ODF光配线架连接图如下：数据准备说明：１、SDH传输设备中“线路”对应着光接口。

２、SDH传输设备中“支路”对应着2M/34M/以太网等电接口。

３、容器/虚容器和线路支路对应关系2M---C12（容器12）-VC12 （虚容器12）：1个VC12对应着1个2M 34M-C3-VC3140M-C4-VC4SDH配置注意事项：1、系统的划分：把SDH设备光口/电口所处在不同的环、或者链划分成不同的系统。

系统的划分针对单个的站点。

系统的编号从SYS1开始。

2、线路的区分：左西右东，左边是西光口，右边是东光口。

3、主环方向：一般选择逆时针为主环。

便于我们做光纤连接，形成有效的保护环。

４、光口（155M）和2M业务的收发关系：链形/点对点：（双向业务），光信号变成电信号同在一个光口完成。

环形：单向业务，一般指单向通道保护环，光信号变成电信号在两个光口完成。

5、穿通概念：如果业务不在该站站点上下，就有可能在该站点穿通，如环/链组网中的ADM，穿通是针对于ADM网元所讲。

穿通是针对于某个VC4中的VC12/VC3而言的。

6、创建单板：根据各个单板所在的槽位进行物理位置和逻辑位置的映射。

7、双向和单向区别：站A到站B的业务（2M）和站B到站A的业务所经过的站点如果是同一路由，则该业务为双向业务。

否则为单向业务。

８、时钟的配置原则：选取其中一个站点时钟为自由震荡。

其他站点时钟跟踪该站点时钟。

（即跟踪线路方向时钟）９、网关网元的选择：１、选择直接用维护网口和维护计算机相连的网元为网关网元。

２、其他网元（站点）为非网关网元，这些网元和计算机通信经过DCC 通路。

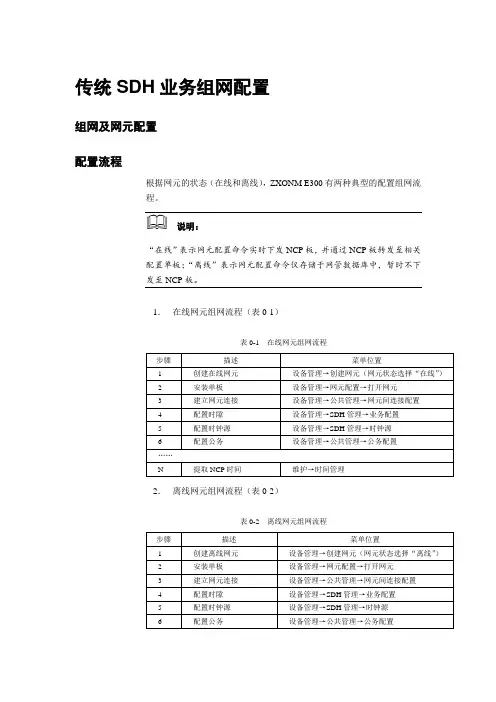

传统SDH业务组网配置组网及网元配置配置流程根据网元的状态（在线和离线），ZXONM E300有两种典型的配置组网流程。

说明：“在线”表示网元配置命令实时下发NCP板，并通过NCP板转发至相关配置单板；“离线”表示网元配置命令仅存储于网管数据库中，暂时不下发至NCP板。

1．在线网元组网流程（表0-1）表0-1 在线网元组网流程2．离线网元组网流程（表0-2）表0-2 离线网元组网流程说明：根据实际组网需要和设备类型，可能还需要在网管中进行其他配置。

1．如果网络需要复用段保护，应在时隙配置前进行复用段保护配置。

2．如果网络需要实现以太网业务或A TM业务，应进行以太网业务配置或ATM业务配置。

详细操作，请参见“错误!未找到引用源。

错误!未找到引用源。

”和“错误!未找到引用源。

错误!未找到引用源。

”。

3．如果设备有特殊配置要求，如ZXMP S330设备需要实现单板1:N保护，应通过网管［维护→诊断→1:N单板倒换设置］菜单项，进行相应的配置。

4．如果网管通过DCN（数据通信网）管理传输设备时，可通过网关网元功能，建立被管理的设备与网管之间的通讯关系。

详细操作，请参见“错误!未找到引用源。

错误!未找到引用源。

”1.1 配置实例本节将以离线网元为例，介绍传统SDH业务的配置过程。

1.1.1 组网配置组网包括A、B、C、D、E、F六个网元，如图0-1所示。

图0-1 组网示意图业务要求如下：1．网元A与网元B、网元C、网元D间各有8个STM-1光信号业务，网元E和网元F间有50个2 M双向业务。

2．所有网元之间可以通公务电话。

3．网元A、网元B、网元C和网元D构成二纤双向复用段保护环，网元D和网元E构成四纤链型1+1复用段保护链。

1.1.2 组网分析及业务配置根据组网配置以及业务需要，确定各站点的网元类型以及单板，分别如表0-3、表0-4和表0-5所示。

表0-3 ZXMP S390网元单板配置表表0-4 ZXMP S380网元单板配置表表0-5 ZXMP S360网元单板配置表根据组网要求，规划各网元和网管计算机的IP地址，如表0-6所示。

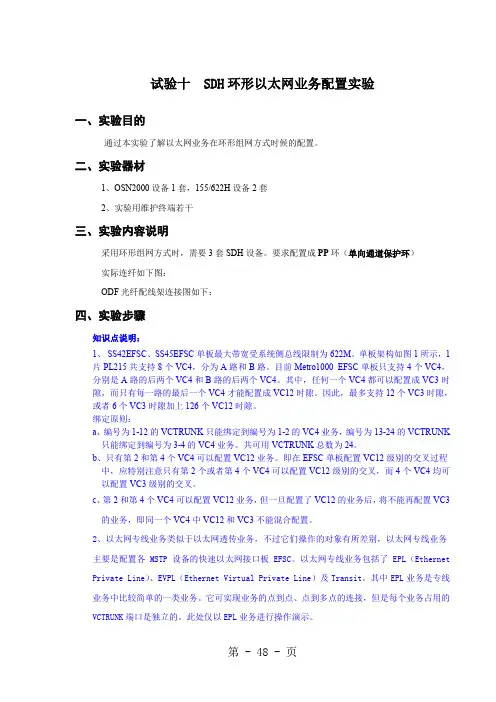

试验十 SDH环形以太网业务配置实验一、实验目的通过本实验了解以太网业务在环形组网方式时候的配置。

二、实验器材1、OSN2000设备1套，155/622H设备2套2、实验用维护终端若干三、实验内容说明采用环形组网方式时，需要3套SDH设备。

要求配置成PP环（单向通道保护环）实际连纤如下图：ODF光纤配线架连接图如下：四、实验步骤知识点说明：1、SS42EFSC、SS45EFSC单板最大带宽受系统侧总线限制为622M。

单板架构如图1所示，1片PL215共支持8个VC4，分为A路和B路。

目前Metro1000 EFSC单板只支持4个VC4，分别是A路的后两个VC4和B路的后两个VC4。

其中，任何一个VC4都可以配置成VC3时隙，而只有每一路的最后一个VC4才能配置成VC12时隙。

因此，最多支持12个VC3时隙，或者6个VC3时隙加上126个VC12时隙。

绑定原则：a、编号为1-12的VCTRUNK只能绑定到编号为1-2的VC4业务，编号为13-24的VCTRUNK只能绑定到编号为3-4的VC4业务。

共可用VCTRUNK总数为24。

b、只有第2和第4个VC4可以配置VC12业务。

即在EFSC单板配置VC12级别的交叉过程中，应特别注意只有第2个或者第4个VC4可以配置VC12级别的交叉，而4个VC4均可以配置VC3级别的交叉。

c、第2和第4个VC4可以配置VC12业务，但一旦配置了VC12的业务后，将不能再配置VC3的业务，即同一个VC4中VC12和VC3不能混合配置。

2、以太网专线业务类似于以太网透传业务，不过它们操作的对象有所差别，以太网专线业务主要是配置各MSTP设备的快速以太网接口板EFSC。

以太网专线业务包括了EPL（Ethernet Private Line）、EVPL（Ethernet Virtual Private Line）及Transit。

其中EPL业务是专线业务中比较简单的一类业务。

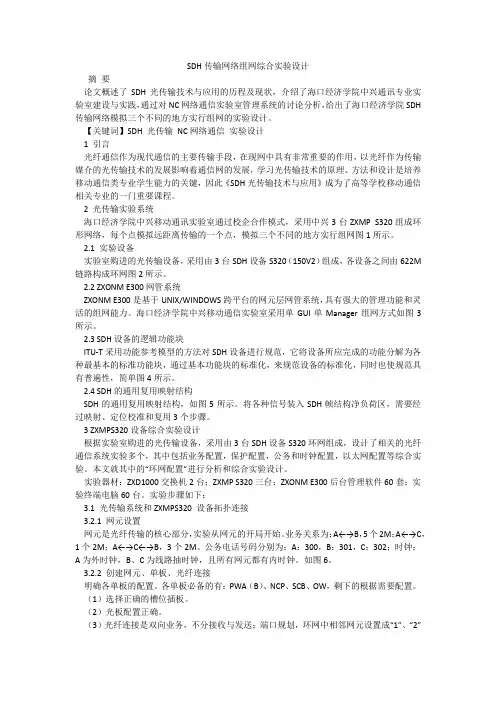

SDH传输网络组网综合实验设计摘要论文概述了SDH光传输技术与应用的历程及现状，介绍了海口经济学院中兴通讯专业实验室建设与实践，通过对NC网络通信实验室管理系统的讨论分析，给出了海口经济学院SDH 传输网络模拟三个不同的地方实行组网的实验设计。

【关键词】SDH 光传输NC网络通信实验设计1 引言光纤通信作为现代通信的主要传输手段，在现网中具有非常重要的作用，以光纤作为传输媒介的光传输技术的发展影响着通信网的发展，学习光传输技术的原理、方法和设计是培养移动通信类专业学生能力的关键，因此《SDH光传输技术与应用》成为了高等学校移动通信相关专业的一门重要课程。

2 光传输实验系统海口经济学院中兴移动通讯实验室通过校企合作模式，采用中兴3台ZXMP S320组成环形网络，每个点模拟远距离传输的一个点，模拟三个不同的地方实行组网图1所示。

2.1 实验设备实验室购进的光传输设备，采用由3台SDH设备S320（150V2）组成，各设备之间由622M 链路构成环网图2所示。

2.2 ZXONM E300网管系统ZXONM E300是基于UNIX/WINDOWS跨平台的网元层网管系统，具有强大的管理功能和灵活的组网能力。

海口经济学院中兴移动通信实验室采用单GUI单Manager组网方式如图3所示。

2.3 SDH设备的逻辑功能块ITU-T采用功能参考模型的方法对SDH设备进行规范，它将设备所应完成的功能分解为各种最基本的标准功能块，通过基本功能块的标准化，来规范设备的标准化，同时也使规范具有普遍性，简单图4所示。

2.4 SDH的通用复用映射结构SDH的通用复用映射结构，如图5所示。

将各种信号装入SDH帧结构净负荷区，需要经过映射、定位校准和复用3个步骤。

3 ZXMPS320设备综合实验设计根据实验室购进的光传输设备，采用由3台SDH设备S320环网组成，设计了相关的光纤通信系统实验多个，其中包括业务配置，保护配置，公务和时钟配置，以太网配置等综合实验。

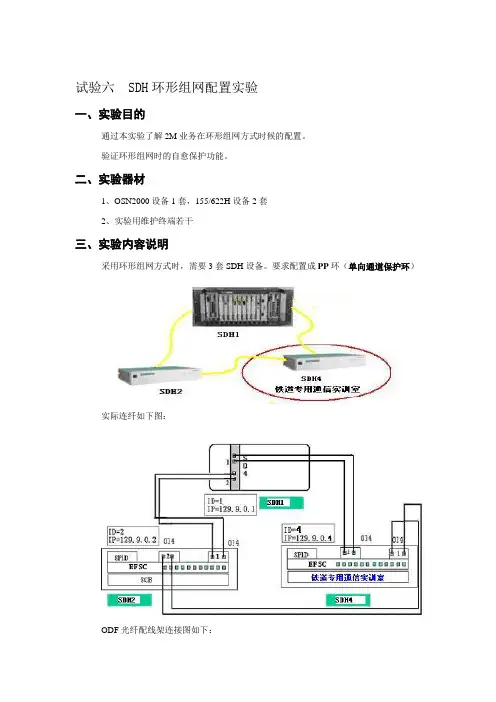

试验六 SDH环形组网配置实验一、实验目的通过本实验了解2M业务在环形组网方式时候的配置。

验证环形组网时的自愈保护功能。

二、实验器材1、OSN2000设备1套，155/622H设备2套2、实验用维护终端若干三、实验内容说明采用环形组网方式时，需要3套SDH设备。

要求配置成PP环（单向通道保护环）实际连纤如下图：ODF光纤配线架连接图如下：四、实验步骤注意：1、实验前为避免引起不必要的冲突，参与实验的学生均在实验指导老师的安排下，采用不同的用户名登陆。

用户名密码分配表具体如下：2、做本实验之前，参与实验学生应对SDH的原理、命令行有比较深刻的了解。

以下泛例是用户名为szhw（密码为nesoft）所配置的配置命令行环形传输实验实验要求：本实验要求在SDH1、SDH2之间上下8个2M的业务，SDH4做1-8通道的双向穿通业务。

SDH1配置如下：#1:login:"szhw","nesoft";:cfg-init-all;:cfg-set-devicetype:OptiXOSN2000,SubrackI;:cfg-set-nename:64,"SDH1";:cfg-add-board:1,la1:2,etfs8:4,pl1:5,ems1:6,sd4:7,xcs:14,piu:15,piu:18,aux:19,sti :27,osb4a;:cfg-set-telnum:18,1,101;:cfg-set-meetnum:18,999;:cfg-set-lineused:18,9,1,1;:cfg-set-lineused:18,9,2,1;:cfg-set-meetlineused:18,9,1,1;:cfg-set-meetlineused:18,9,2,1;:cfg-set-synclass:7,1,0xf101;:cfg-add-sncppg:1&&8,rvt;//添加子网连接保护对，其中1&&8表示保护对号， rvt 恢复模式，还有norvt非恢复模式，详细配置见下表//SNCP子网连接保护方式下并发的业务，即发至东西向两个光路的业务:cfg-add-xc:0,4,1&&8,0,0,9,1,1,1&&8,vc12;//创建支路板到西向的业务:cfg-add-xc:0,4,1&&8,0,0,9,2,1,1&&8,vc12;//创建支路板到东向的业务//设置SNCP保护单元映射关系，SNCP子网连接保护方式下选收的业务，即正常情况下选收work 方向来的业务，出现异常情况时选收backup方向的业务:cfg-set-sncpbdmap:1&&8,work,9,1,1,1&&8,4,1&&8,0,0,vc12;:cfg-set-sncpbdmap:1&&8,backup,9,2,1,1&&8,4,1&&8,0,0,vc12;//该命令详细配置见下表:cfg-verify;:cfg-get-nestate;附该网元配置脚本SDH2配置：//SDH1至SDH2上下8个2M业务，SDH4进行业务双向穿通#2:login:"szhw","nesoft":cfg-init-all;:cfg-set-devicetype:OptiXM1000V300,subrackI;:cfg-set-nename:64,"SDH2";:cfg-add-board:1,oi4:2,oi4:3,sp1d:;:cfg-set-telnum:14,1,103;:cfg-set-meetnum:14,999;:cfg-set-lineused:14,2,1,used;:cfg-set-lineused:14,1,1,used;:cfg-set-meetlineused:14,2,1,used;:cfg-set-meetlineused:14,1,1,used;//配系统时钟源及时钟级别:cfg-set-synclass:13,2,0x0101,0xf101;//创建保护组并且设置属性:cfg-add-sncppg:1&&8,rvt;//创建3板位广播业务和选收业务:cfg-add-xc:0,3,1&&4,0,0,2,1,1,1&&8,vc12;:cfg-add-xc:0,3,1&&4,0,0,1,1,1,1&&8,vc12;:cfg-set-sncpbdmap:1&&4,work,1,1,1,1&&8,3,1&&4,0,0,vc12; :cfg-set-sncpbdmap:1&&4,backup,2,1,1,1&&8,3,1&&4,0,0,vc12;:cfg-verify;:cfg-get-nestate;附该网元的配置脚本SDH4配置：#4:login:"szhw","nesoft":cfg-init-all;:cfg-set-devicetype:OptiXM1000V300,subrackI;:cfg-set-nename:64,"SDH4";:cfg-add-board:1,oi4:2,oi4;:cfg-set-telnum:14,1,102;:cfg-set-meetnum:14,999;:cfg-set-lineused:14,2,1,used;:cfg-set-lineused:14,1,1,used;:cfg-set-meetlineused:14,2,1,used;:cfg-set-meetlineused:14,1,1,used;:cfg-set-synclass:13,2,0x0101,0xf101;//创建2板位1光口和1板位1光口的双向配置业务:cfg-add-xc:0,2,1,1,1&&8,1,1,1,1&&4,vc12;:cfg-add-xc:0,1,1,1,1&&8,2,1,1,1&&4,vc12;:cfg-verify;:cfg-get-nestate;附该网元的配置脚本通过EB平台对SDH进行配置（注：试验前老师先启动EB服务器上的传输服务端登陆，并设置为验证模式）1、在WindowsXP的桌面上双击快捷图标，成功启动Ebridge软件后，出现如图一所示的界面。

环形保护组网配置实验一、实验目的与要求实验目的:通过笨实验了解2M业务在环形组网方式时候的配置验证环形组网是的自愈保护功能实验要求：在SDH1,SDH2，SDH3配置成环网，开通SDH2到到SDH3两个结点间的2M业务（1）掌握OptiX设备的通道保护机理。

（2）掌握环形通道保护业务配置方法。

采用环形组网时,提供3套SDH设别，要求配置成虚拟PP环.（3）参加实验的学生应对SDH的原理，命令行有比较深刻的了解，在做实验之前应画出详细的实际网络连接图,提交实验预习报告,要求设计出实验设计方案，验证方法及具体步骤。

（4）利用实验平台自行编辑命令行并运行验证实验方案，进行测试是否成功二、实验正文1 实验器材：(1）OPTIX155/622H设备两台，OPTIX155/622M传输设备1台组成环形网络(2）实验维护终端36台。

2 实验原理:OptiX155/622M设别可灵活配置为终端复用器(TM)，分插复用器（ADM），再生中继器（REG）。

可配置为STM-1单系统或双系统STM-4单系统或双系统以及混合系统，并可实现由STM—1向STM-4的在线升级，又可通过调整配置以满足网络灵活逐级扩容的需求。

OptiX155/622H是新一代光传输设备，它融SDH，Ethernet，PDH等技术为一体，实现了在同一个平台上高效地传输语音和数据业务。

OptiX155/622H应用于城域传输网中的接入层，可与OSN9500,OptiX10G，OptiX OSN 2500 ，OptiX OSN 1500,OptiX Metro3000混合组网。

OptiX155/622H具有强大的接入容量,高集成设计，以太网业务接入，业务接口和管理接口，交叉能力，业务接入能力,设备级别保护,组网形式和网络保护。

OptiX155/622H交叉容量是26×26 VC-4。

OptiX155/622H通过配置不同类型,不同数量的单板实现不同容量的业务接入.OptiX155/622H是MADM系统，课提供10倍路ECC的处理能力，支持STM—1/STM-4级别的线组网，环组网,环带网，枢纽性网络，环带链，相切环和相交环等复杂的网络拓扑。

情景一：SDH设备链型网组网及数据配置任务描述：某市新增四个传输节点，需要新建一个链型网络以连接这些节点，要求维护人员进行组网方案设计，完成设备安装以及软件设置。

任务分析：SDH的网络拓扑结构中链型网是最简单的一种，就是将网中的所有节点一一串联，而首尾两端开放。

链型网分为无保护链和有保护链（1+1,或者1：1），因此要完成链型组网工程设计及数据配置，首先分析设计条件，根据设计条件进行具体的工程设计，完成设计方案（网络拓扑结构，业务矩阵，时隙安排、系统结构、公务等），然后完成硬件设备安装，最后在网管上完成软件设置（即数据配置）。

相关知识：一.SDH网元类型和SDH的拓扑结构1、SDH网元类型SDH传输网是由不同类型的网元通过光缆线路的连接组成的，通过不同的网元完成SDH网的传送功能：上/下业务、交叉连接业务、网络故障自愈等，下面介绍SDH网中常见网元的特点和基本功能。

●TM终端复用器终端复用器用在网络的终端站点上，例如一条链的两个端点，它是一个双端口器件，如图1所示。

图1 TM模型它的作用是将支路端口的低速信号复用到线路端口的高速信号STM-N中，或从STM-N的信号中分出低速支路信号。

在将低速支路信号复用进STM-N帧时有一个交叉的功能，例如可将支路的一个STM-1信号复用进线路上的STM-16信号中的任意位置上，或支路的2Mbit/s信号可复用到一个STM-1中63个VC12的任一个位置上。

●ADM分/插复用器分/插复用器用于SDH传输网络的转接站点处，例如链的中间结点或环上结点，它是一个三端口的器件，如图2所示。

图2 ADM模型ADM有两个线路端口和一个支路端口。

两个线路端口各接一侧的光缆，每侧收/发共两根光纤，为了描述方便我们将其分为西W向东向E两个线路端口。

ADM的作用是将低速支路信号交叉复用进东或西向线路上去，或从东或西侧线路端口收的线路信号中拆分出低速支路信号。

另外还可将东/西向线路侧的STM-N信号进行交叉连接，一个ADM可等效成两个TM。

试验六 SDH环形组网配置实验一、实验目的通过本实验了解2M业务在环形组网方式时候的配置。

验证环形组网时的自愈保护功能。

二、实验器材1、OSN2000设备1套，155/622H设备2套2、实验用维护终端若干三、实验内容说明采用环形组网方式时，需要3套SDH设备。

要求配置成PP环（单向通道保护环）实际连纤如下图：ODF光纤配线架连接图如下：四、实验步骤注意：1、实验前为避免引起不必要的冲突，参与实验的学生均在实验指导老师的安排下，采用不同的用户名登陆。

用户名密码分配表具体如下：2、做本实验之前，参与实验学生应对SDH的原理、命令行有比较深刻的了解。

以下泛例是用户名为szhw（密码为nesoft）所配置的配置命令行环形传输实验实验要求：本实验要求在SDH1、SDH2之间上下8个2M的业务，SDH4做1-8通道的双向穿通业务。

SDH1配置如下：#1:login:"szhw","nesoft";:cfg-init-all;:cfg-set-devicetype:OptiXOSN2000,SubrackI;:cfg-set-nename:64,"SDH1";:cfg-add-board:1,la1:2,etfs8:4,pl1:5,ems1:6,sd4:7,xcs:14,piu:15,piu:18,aux:19,sti :27,osb4a;:cfg-set-telnum:18,1,101;:cfg-set-meetnum:18,999;:cfg-set-lineused:18,9,1,1;:cfg-set-lineused:18,9,2,1;:cfg-set-meetlineused:18,9,1,1;:cfg-set-meetlineused:18,9,2,1;:cfg-set-synclass:7,1,0xf101;:cfg-add-sncppg:1&&8,rvt;//添加子网连接保护对，其中1&&8表示保护对号， rvt 恢复模式，还有norvt非恢复模式，详细配置见下表//SNCP 子网连接保护方式下并发的业务，即发至东西向两个光路的业务 :cfg-add-xc:0,4,1&&8,0,0,9,1,1,1&&8,vc12;//创建支路板到西向的业务 :cfg-add-xc:0,4,1&&8,0,0,9,2,1,1&&8,vc12;//创建支路板到东向的业务//设置SNCP 保护单元映射关系，SNCP 子网连接保护方式下选收的业务，即正常情况下选收work 方向来的业务，出现异常情况时选收backup 方向的业务:cfg-set-sncpbdmap:1&&8,work,9,1,1,1&&8,4,1&&8,0,0,vc12;:cfg-set-sncpbdmap:1&&8,backup,9,2,1,1&&8,4,1&&8,0,0,vc12;//该命令详细配置见下表:cfg-verify;:cfg-get-nestate;附该网元配置脚本SDH2配置：//SDH1至SDH2上下8个2M业务，SDH4进行业务双向穿通#2:login:"szhw","nesoft":cfg-init-all;:cfg-set-devicetype:OptiXM1000V300,subrackI;:cfg-set-nename:64,"SDH2";:cfg-add-board:1,oi4:2,oi4:3,sp1d:;:cfg-set-telnum:14,1,103;:cfg-set-meetnum:14,999;:cfg-set-lineused:14,2,1,used;:cfg-set-lineused:14,1,1,used;:cfg-set-meetlineused:14,2,1,used;:cfg-set-meetlineused:14,1,1,used;//配系统时钟源及时钟级别:cfg-set-synclass:13,2,0x0101,0xf101;//创建保护组并且设置属性:cfg-add-sncppg:1&&8,rvt;//创建3板位广播业务和选收业务:cfg-add-xc:0,3,1&&4,0,0,2,1,1,1&&8,vc12;:cfg-add-xc:0,3,1&&4,0,0,1,1,1,1&&8,vc12;:cfg-set-sncpbdmap:1&&4,work,1,1,1,1&&8,3,1&&4,0,0,vc12; :cfg-set-sncpbdmap:1&&4,backup,2,1,1,1&&8,3,1&&4,0,0,vc12; :cfg-verify;:cfg-get-nestate;附该网元的配置脚本SDH4配置：#4:login:"szhw","nesoft":cfg-init-all;:cfg-set-devicetype:OptiXM1000V300,subrackI;:cfg-set-nename:64,"SDH4";:cfg-add-board:1,oi4:2,oi4;:cfg-set-telnum:14,1,102;:cfg-set-meetnum:14,999;:cfg-set-lineused:14,2,1,used;:cfg-set-lineused:14,1,1,used;:cfg-set-meetlineused:14,2,1,used;:cfg-set-meetlineused:14,1,1,used;:cfg-set-synclass:13,2,0x0101,0xf101;//创建2板位1光口和1板位1光口的双向配置业务:cfg-add-xc:0,2,1,1,1&&8,1,1,1,1&&4,vc12;:cfg-add-xc:0,1,1,1,1&&8,2,1,1,1&&4,vc12;:cfg-verify;:cfg-get-nestate;附该网元的配置脚本通过EB平台对SDH进行配置（注：试验前老师先启动EB服务器上的传输服务端登陆，并设置为验证模式）1、在WindowsXP的桌面上双击快捷图标，成功启动Ebridge软件后，出现如图一所示的界面。

试验六 SDH环形组网配置实验一、实验目的通过本实验了解2M业务在环形组网方式时候的配置。

验证环形组网时的自愈保护功能。

二、实验器材1、OSN2000设备1套，155/622H设备2套2、实验用维护终端若干三、实验内容说明采用环形组网方式时，需要3套SDH设备。

要求配置成PP环（单向通道保护环）实际连纤如下图：ODF光纤配线架连接图如下：四、实验步骤注意：1、实验前为避免引起不必要的冲突，参与实验的学生均在实验指导老师的安排下，采用不同的用户名登陆。

用户名密码分配表具体如下：2、做本实验之前，参与实验学生应对SDH的原理、命令行有比较深刻的了解。

以下泛例是用户名为szhw（密码为nesoft）所配置的配置命令行环形传输实验实验要求：本实验要求在SDH1、SDH2之间上下8个2M的业务，SDH4做1-8通道的双向穿通业务。

SDH1配置如下：#1:login:"szhw","nesoft";:cfg-init-all;:cfg-set-devicetype:OptiXOSN2000,SubrackI;:cfg-set-nename:64,"SDH1";:cfg-add-board:1,la1:2,etfs8:4,pl1:5,ems1:6,sd4:7,xcs:14,piu:15,piu:18,aux:19,sti :27,osb4a;:cfg-set-telnum:18,1,101;:cfg-set-meetnum:18,999;:cfg-set-lineused:18,9,1,1;:cfg-set-lineused:18,9,2,1;:cfg-set-meetlineused:18,9,1,1;:cfg-set-meetlineused:18,9,2,1;:cfg-set-synclass:7,1,0xf101;:cfg-add-sncppg:1&&8,rvt;//添加子网连接保护对，其中1&&8表示保护对号， rvt 恢复模式，还有norvt非恢复模式，详细配置见下表//SNCP子网连接保护方式下并发的业务，即发至东西向两个光路的业务:cfg-add-xc:0,4,1&&8,0,0,9,1,1,1&&8,vc12;//创建支路板到西向的业务:cfg-add-xc:0,4,1&&8,0,0,9,2,1,1&&8,vc12;//创建支路板到东向的业务//设置SNCP保护单元映射关系，SNCP子网连接保护方式下选收的业务，即正常情况下选收work 方向来的业务，出现异常情况时选收backup方向的业务:cfg-set-sncpbdmap:1&&8,work,9,1,1,1&&8,4,1&&8,0,0,vc12;:cfg-set-sncpbdmap:1&&8,backup,9,2,1,1&&8,4,1&&8,0,0,vc12;//该命令详细配置见下表:cfg-verify;:cfg-get-nestate;附该网元配置脚本SDH2配置：//SDH1至SDH2上下8个2M业务，SDH4进行业务双向穿通#2:login:"szhw","nesoft":cfg-init-all;:cfg-set-devicetype:OptiXM1000V300,subrackI;:cfg-set-nename:64,"SDH2";:cfg-add-board:1,oi4:2,oi4:3,sp1d:;:cfg-set-telnum:14,1,103;:cfg-set-meetnum:14,999;:cfg-set-lineused:14,2,1,used;:cfg-set-lineused:14,1,1,used;:cfg-set-meetlineused:14,2,1,used;:cfg-set-meetlineused:14,1,1,used;//配系统时钟源及时钟级别:cfg-set-synclass:13,2,0x0101,0xf101;//创建保护组并且设置属性:cfg-add-sncppg:1&&8,rvt;//创建3板位广播业务和选收业务:cfg-add-xc:0,3,1&&4,0,0,2,1,1,1&&8,vc12;:cfg-add-xc:0,3,1&&4,0,0,1,1,1,1&&8,vc12;:cfg-set-sncpbdmap:1&&4,work,1,1,1,1&&8,3,1&&4,0,0,vc12; :cfg-set-sncpbdmap:1&&4,backup,2,1,1,1&&8,3,1&&4,0,0,vc12; :cfg-verify;:cfg-get-nestate;附该网元的配置脚本SDH4配置：#4:login:"szhw","nesoft":cfg-init-all;:cfg-set-devicetype:OptiXM1000V300,subrackI;:cfg-set-nename:64,"SDH4";:cfg-add-board:1,oi4:2,oi4;:cfg-set-telnum:14,1,102;:cfg-set-meetnum:14,999;:cfg-set-lineused:14,2,1,used;:cfg-set-lineused:14,1,1,used;:cfg-set-meetlineused:14,2,1,used;:cfg-set-meetlineused:14,1,1,used;:cfg-set-synclass:13,2,0x0101,0xf101;//创建2板位1光口和1板位1光口的双向配置业务:cfg-add-xc:0,2,1,1,1&&8,1,1,1,1&&4,vc12;:cfg-add-xc:0,1,1,1,1&&8,2,1,1,1&&4,vc12;:cfg-verify;:cfg-get-nestate;附该网元的配置脚本通过EB平台对SDH进行配置（注：试验前老师先启动EB服务器上的传输服务端登陆，并设置为验证模式）1、在WindowsXP的桌面上双击快捷图标，成功启动Ebridge软件后，出现如图一所示的界面。

试验十 SDH环形以太网业务配置实验一、实验目的通过本实验了解以太网业务在环形组网方式时候的配置。

二、实验器材1、OSN2000设备1套，155/622H设备2套2、实验用维护终端若干三、实验内容说明采用环形组网方式时，需要3套SDH设备。

要求配置成PP环（单向通道保护环）实际连纤如下图：ODF光纤配线架连接图如下：四、实验步骤知识点说明：1、SS42EFSC、SS45EFSC单板最大带宽受系统侧总线限制为622M。

单板架构如图1所示，1片PL215共支持8个VC4，分为A路和B路。

目前Metro1000 EFSC单板只支持4个VC4，分别是A路的后两个VC4和B路的后两个VC4。

其中，任何一个VC4都可以配置成VC3时隙，而只有每一路的最后一个VC4才能配置成VC12时隙。

因此，最多支持12个VC3时隙，或者6个VC3时隙加上126个VC12时隙。

绑定原则：a、编号为1-12的VCTRUNK只能绑定到编号为1-2的VC4业务，编号为13-24的VCTRUNK只能绑定到编号为3-4的VC4业务。

共可用VCTRUNK总数为24。

b、只有第2和第4个VC4可以配置VC12业务。

即在EFSC单板配置VC12级别的交叉过程中，应特别注意只有第2个或者第4个VC4可以配置VC12级别的交叉，而4个VC4均可以配置VC3级别的交叉。

c、第2和第4个VC4可以配置VC12业务，但一旦配置了VC12的业务后，将不能再配置VC3的业务，即同一个VC4中VC12和VC3不能混合配置。

2、以太网专线业务类似于以太网透传业务，不过它们操作的对象有所差别，以太网专线业务主要是配置各MSTP设备的快速以太网接口板EFSC。

以太网专线业务包括了EPL（Ethernet Private Line）、EVPL（Ethernet Virtual Private Line）及Transit。

其中EPL业务是专线业务中比较简单的一类业务。
