电子皮带秤的安装调试
⑴安装技术要求
电子皮带秤的正确安装，对于保证其称量精度十分重要。
机械秤体在设计时已保证有足够的强度和刚性，在最大负荷时其挠度小于5mm，称量框架的支架能避免除垂直力以外其它方向的力传到传感器上。
皮带的倾斜角应小于20º，安装皮带秤的输送机框架应有足够的强度和刚性，使之整体结构保持稳定。
如果安装在室外，还应考虑尽量消除风力等因素对称量段计量的影响。
测速机构安装方向应顺着下皮带的运行方向安装，见示意图。
仪表的安装位置在充分考虑计量精度和稳定性的同时，又要考虑便于操作。
仪表有两种总体安装方式：a、秤体的位置离控制室较近时，可将仪表安装在控制室内，便于仪表的操作和防风防雨，与中控便于联系。
b、秤体离控制室远时，可以将仪表安装在现场近处的密封的显示仪表箱内，便于操作和调试时观察。
同时仪表还把测量结果以模拟量4～20mA方式传到控制室。

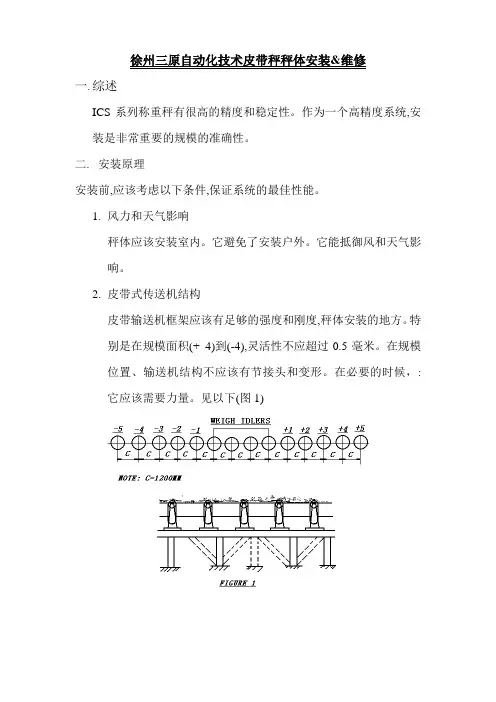

为了方便安装和调试，保证计量精度，皮带秤最好安装在水平段上，水平段上的长度大于8组托辊的距离，把中间两组托辊的位置作为皮带秤预定安装位置，且保证秤体上两组称重托辊的左右至少均有2组相同高度的水平托辊。
⑵安装顺序及要求
a、准备工作
①取下皮带输送机上的8组托辊（即皮带预定安装位置两侧各4组），逐个测量其锥度和径向跳动，要求锥度小于0.1mm，径向跳动小于0.2mm，如超差应更换，8组托辊直径应一致，选择几何尺寸最好的两组作称重托辊。
②检测皮带输送机框架结构的钢性。
如钢性不足，在称量段长度的范围内应
予以加固。
③取下中间两组托辊的支架。

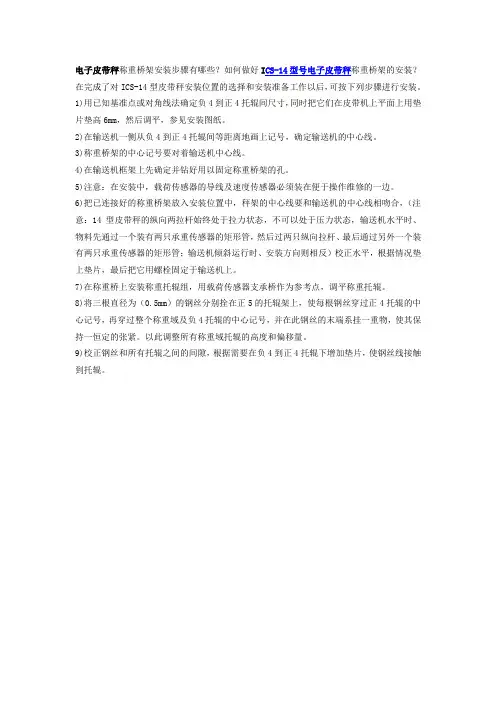

b、安装
①将秤体整体运到预定的安装位置，精心测量好安装位置，并与皮带输送机中心线重合两侧对称，将调整螺钉帽（随设备提供4根调整螺钉）焊在皮带输送机框架上。
②将两组称重托辊支架焊在称重框架的支脚上。
（注意：先调整好三维方向的位置）
③将8组托辊安装在相应支架上。
④调整：8组托辊上的母线应在同一平面，且秤体上有效称量段的托辊比输送机框架上的其它托辊高3～5mm。
⑤安装测速机构（按图示方向）。
⑥取下固定支架与称量框架之间相连的角铁（起保护称重传感器作用），使称量框架压在传感器上。
⑦按照图纸进行电气仪表的安装，接线。
⑶调试
电子皮带秤空载运行时，其瞬时输送量应在零点附近变化，而总的累计量不发生变化。
为此首先要调整称量框架的机械零点，称重传感器上方有一带螺纹且上下可调的压头。
调整压头上下位置，使簧片呈水平状态时，锁紧螺母。
此时传感器受到的力即为通常所说的皮重值。
在使用过程中，还会由于粘着物料造成零点偏移，这可以及时调整零点来解决。
另一方面还应注意采取及时清理皮带及导轮上的残料的办法，来保持计量的准确度。
调试步骤：
1 测环形皮带的长度和称量段的长度。
2 把皮带运行一周（一整圈）的时间、称量段的长度和皮带的速度以及称重传感器量程和最大输送量量程分别输入仪表相应参数位置。
3 运行初始化程序（皮带环形程序LB和调零除皮程序TW）。
4 用随机专用砝码进行量程标定(标定程序CW)。
注：有关仪表操作使用说明请参见仪表说明书。
⑷标定
电子皮带秤在安装调整之后还需进行标定，才能保证实际值和显示值一致。
计量准确度一般采用挂码或实物标定。
a、挂码标定。
挂码标定是用已知重量的砝码（并将此重量值输入到仪表相
应参数位置）挂在皮带秤的称量框架挂码处进行标定。
首先开机，在一定时间内观察仪表的累计值，并与理论计算值相比，看差值是否符合技术指标要求（如不符合，则进行仪表系数修正，再重复进行标定，直到符合为止）。
这种方法比较简便，但对称量框架安装要求高，有效称量段要求精确。
此外皮带倾角也有很大影响，因此挂码标定结果往往和实物标定相差较大，但通过对照，修正系数，同样可以得到较高标定精度。
挂码一般采用四点标定即采用最大输送量的25%、50%、75%、100%。
砝码总重量为：
式中:
W—砝码总重量（kg）
Qmax—最大输送量（t/h）
V—皮带速度（m/s）
L—称量段长度
3.6—常数
另外，标定用砝码精度应比秤的精度高3—5倍。
b、实物标定
实物标定是用已知重量的物料通过传送带卸出；或对在一段时间（至少是皮带运行一整圈，时间越长计算的精度越准确）内卸出的物料进行称重，并与电子秤的显示值相比较（我们建议用后一种方法）。
为了能对电子皮带秤经常地、比较容易地进行校准，以确保其称量精度，还要考虑实物标定的机械化和自动化问题，通常可以用以下方法：
（1）安装预给料仓秤；
（2）在皮带机下料口处设置标定门，专作标定用；
（3）在下料口处设置称量漏斗。
整体讲，影响电子皮带秤的称量精度主要有两方面原因，其一是秤体本身的精度。
其二是正确使用，维修和保养。
注意事项：
1、安装时远离“除铁器”，避免磁干扰。
磁干扰严重时会影响传感器的使用。
2、安装时远离下料口，以防下料时物料冲击秤体，引起计量不准。
3、安装时远离系统的防偏装置。
4、皮带秤安装要区分前后位置。
以簧片为参照物，靠近称重传感器一端即为浮动端。
簧片的另一端，固定在秤体的固定架上。
由固定端到浮动端的方向为皮带运行方向。
皮带秤安装图。
