电子皮带秤设计及选择0 引言电子皮带秤产品作为一个工业现场常用的计量产品，用户群体庞大，焦化、水泥、电厂、矿山、冶炼、化工等行业都有很大的用量。
市场前景广阔，它安装在输送机皮带下方，对输送机皮带上的散状物自动进行称量。
1 系统组成电子皮带秤称重系统主要包含：1）称重传感器的秤架；2）测速传感器；3）具有算法软件计算机；4）称重放大变送器组成。

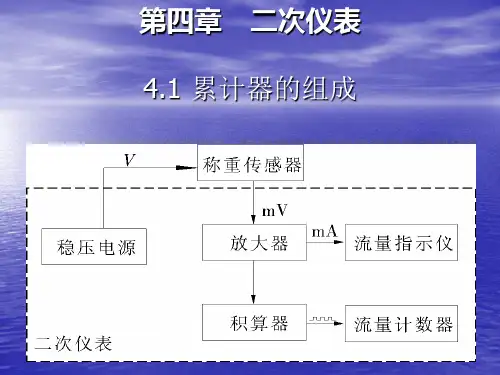

如图1所示。
其中秤架一般由称重托辊、支撑臂、称重臂、横梁、称重传感器组成，支撑臂的一端铰接在输送机的机架上，成为支点，另一端与称重臂的一端垂直固定连接，称重臂的另一端与称重传感器一端垂直悬挂连接，称重传感器的另一端悬挂在横梁上，横梁固定在输送机的机架上，称重托辊垂直悬挂连接，称重传感器的另一端挂在横梁上，横梁固定在输送机的机架上，称重托辊垂直固定在称重臂的中部，直接接触运输皮带，物料的重量通过称重臂传递到传感器。
秤架的作用时是通过称重传感器采集重量信号。
目前各生产厂家的电子皮带秤的放大器大部分是将压力传感器的0-20mv信号经放大后再传送到计量仪表中，这其中有的是将放大器与仪表做成一体，有的是将放大器与仪表分为两个部分。
前一种方式决定了仪表只能放在现场，因为0-20mv信号太弱，无法进行远距离传输。
后一种方式仪表可以不放在现场，但距离不能太远，因为如果距离远，电压传输过程中一方面会衰减，另一方面在复杂的现场环境中电压信号易受干扰。
有的生产厂家采用西门子称重模块，此方式的缺点：一是，称重模块较贵；二是，称重模块是以通信方式将压力信号传送到仪表中，这也决定了称重模块与仪表之间的距离不能远，因为在工业现场中通信是最不可靠的。
在各个应用电子皮带秤的现场中，几乎见不到工控机直接采集多个电子皮带秤放大器信号，从而在工控机上直接进行计量控制的场景，基本上都是计算机与现场的仪表进行通信，从而使控制室的人员能够观察到现场的数据。
其原因一是因为电子皮带秤应用较早，当时没有工控机，生产厂家便形成了固有的只靠仪表来采样计算的模式。
电子皮带秤选型、安装和日常维护的一点见解从电子皮带秤选型、安装、如何做好日常维等方面进行了论述，并列举了一些在日常管理过程中经常出现的案例，解决了电子皮带秤计量准确性难以保证的问题。
标签：电子皮带秤；选型；安装；日常维护0 引言电子皮带秤是安装在皮带输送机的适当位置上，对散装物料自动的进行连续、累计称重的计量器具。
由于其具有结构简单、性能稳定，维护量小的不能够诸多优点，所以广泛用于散料贸易结算、生产工艺流程中的配料计量和检测控制。
只有选择合适的型号、进行科学地安装和维护，才能取得良好的效果。
1 电子皮带秤的选型。
1.1 精度等级的配置GB/T 7721-2007《连续累计自动衡器（电子皮带秤）》将电子皮带秤的精度等级分为4个，分别为0.25级、0.5级、1.0级、2.0级。
数字越小表示精度等级越高。
对于商业贸易结算用皮带秤，一般选择0.25级或者0.5级。
对于企业内部核算，一般选择0.5级、1.0级、2.0级，就可以满足要求。
因电子皮带秤精度等级越高，其造价也就越高。
而且维护成本和维护量也较大，高精度的皮带秤同样需要配备高精度的校验装置。
1.2 电子皮带秤的配置电子皮带秤的基本配置（框架、称重显示仪等）和选用配置（通讯模块、打印模块、模拟电流输出模块、远程显示模块等）。
其中核心部件称重显示仪表和称重传感器的型号价格差别较大。
1.3 将现场的具体情况提供给厂家便于厂家根据现场情况针对性的设计，其中现场的具体情况主要包括环境温度、湿度、皮带输送机型号、倾角、称重托辊的槽型角、输送带的宽度、运行速度、运送物料特点、正常流量和最大流量、电子皮带秤安装位置距离称重显示仪表的距离。
2 电子皮带秤的安装电子皮带秤的性能优劣首先取决预生产厂家的工艺质量，更重要的还是取决于安装工艺好坏和及维护是否到位。
2.1 环境要求电子皮带秤应尽量安装在倾角小的输送带上，最好安装在室内、较干燥的区域；输送胶带张力应稳定，不跑偏。

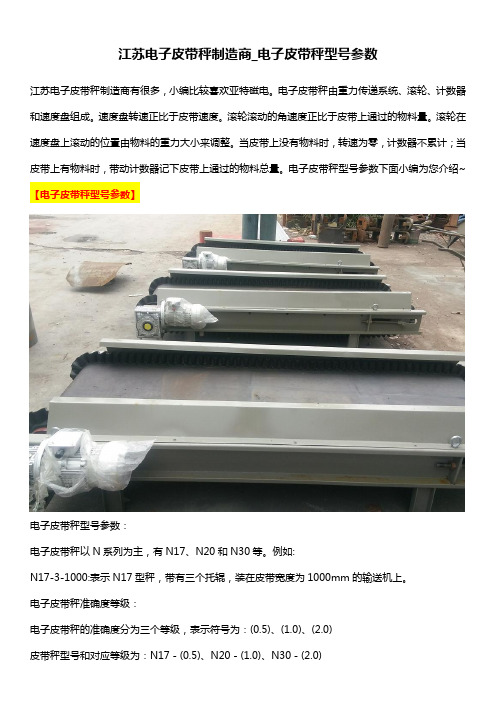

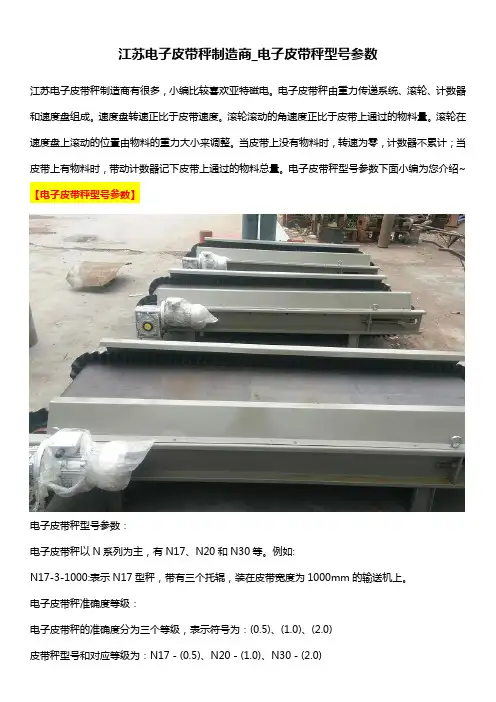

江苏电子皮带秤制造商_电子皮带秤型号参数江苏电子皮带秤制造商有很多，小编比较喜欢亚特磁电。
电子皮带秤由重力传递系统、滚轮、计数器和速度盘组成。
速度盘转速正比于皮带速度。
滚轮滚动的角速度正比于皮带上通过的物料量。
滚轮在速度盘上滚动的位置由物料的重力大小来调整。
当皮带上没有物料时，转速为零，计数器不累计；当皮带上有物料时，带动计数器记下皮带上通过的物料总量。
电子皮带秤型号参数下面小编为您介绍~【电子皮带秤型号参数】电子皮带秤型号参数：电子皮带秤以N系列为主，有N17、N20和N30等。
例如:N17-3-1000:表示N17型秤，带有三个托辊，装在皮带宽度为1000mm的输送机上。
电子皮带秤准确度等级：电子皮带秤的准确度分为三个等级，表示符号为：(0.5)、(1.0)、(2.0)皮带秤型号和对应等级为：N17－(0.5)、N20－(1.0)、N30－(2.0)如何根据用途选择不同准确度等级的皮带秤：1.应用于加工处理或控制这些皮带秤用于监测产量、生产速度和配料，根据情况，所要求的准确度在±0.5到±1之间，在这种应用方面常用的皮带秤准确度在±0.5，不需要管理机构认可。
如电厂的入炉煤计量，各种生产原料用于内部核算的计量，通常采用N17系列皮带秤。
而仅仅在工艺过程控制，如定量给料，多种原料的配比控制，通常使用N20系统皮带秤就可以满足要求。
2.应用于加工过程监测当有浪费或有设备损坏可能时，这种秤在加工车间可用于报警。
根据情况不同，称量精度范围在±0.5到±2之间，这种秤的重复性和称量精度常常同样重要。
这种场合通常选用N30系列皮带秤。
安装电子皮带秤后，对输送机工作条件的要求：1.避免风和气候的影响由风引起的称重误差大小取决于风速，所以应保护皮带秤和运输机免受风和气候的影响，少应在秤的两边6米内装罩密封，推荐门开在端部。
2.避免振动和偏移整输送机框架应该与料仓、给料机和其它机械设备分开，以防止料仓装料引起皮带输送机位移并避免由给料机和机械设备所引起的振动和冲击。
如何选择合适的皮带秤__皮带秤称重传感器常见故障大家了解皮带秤吗?知道如何为自己选择合适的皮带秤吗?在这里小编将一一为大家解答.皮带秤属于工业类产品,不同于普通的民用产品,想选择安全、可靠、高精度的电子皮带秤,一定要挑选大型正规公司生产的皮带秤.由专业人员为您量身定制合适的皮带秤,避免不必要的损失,才能有效地提高企业的经济效益.我们先一起来了解如何选择自己合适的皮带秤。
【如何选择合适的皮带秤】首先电子皮带秤是在物料流动的情况下,通过速度传感器和压力传感器所传递的电信号,经过积算器进行计算并显示出来.广泛应用于各个大中小型工、矿企业及食品原材料企业.不同行业所需要的皮带秤是不一样的,主要是根据现场的环境、企业的需求、物料的种类等的不同进行选择不同型号的皮带秤.电子皮带秤的选型应充分结合企业的需求及实际情况,从皮带秤产品的结构、功能、特性、用途及使用情况进行比较、分析,然后选定哪种皮带秤更符合自己的设计要求.电子皮带秤主要包含:控制仪表、称重传感器、测速传感器、秤架四大部分.一、首先是秤架结构形式的选择:秤架主要分单杠杆式、悬臂式、双杠杆式和悬浮式四种,或分为单托辊式,多托辊式两种结构.不同输送机长度以及不同使用环境或者一些使用环境复杂的条件,所需的秤架结构是不同的,需要具体问题具体分析.精度要求高的地方如:需要贸易结算等场所需要选择较多的传感器以及对应数量的托辊.若您想要用于给煤机和配料秤,或者是您的输送设备的角度是随时变化的,则可以选择无杠杆全悬浮式的结构,传感器可以选择2只,此时物料通过的重量通过托辊直接作用在传感器上,此种情况使用的是压式传感器,秤体抗测向能力强,能有效地平衡皮带上物料不均匀引起的计量偏差.二、当秤架结构形式确定后.结合设计要求,接下来应综合考虑皮带秤的性能、特点,主要技术指标:如系精度、称重范围、称重传感器的数量、皮带倾角、测速传感器测速方式、安装形式、仪表的功能及形式、零点和量程的调整形式、仪表线性度、分辩率、自检方法、外形尺寸等.三、选择出满足企业所需的皮带秤型号之后,接下来要考虑供货厂家的售后服务是否完善,是否能够提供与性价比相符的服务质量,就这一点而言,切不要听信厂商的"王婆卖瓜,自卖自夸之言."实地考察企业实力,或者充分调研厂商的资质,都是必不可少的.【皮带秤称重传感器常见故障】皮带秤的核心部件即称重传感器，其好坏牵动着企业的利益，也牵动着使用者的心，因此了解称重传感器常见的故障，才能知己知彼，提前应对：环境因素如高温、高湿度的环境下，会影响应变桥路与弹性体之间的绝缘电阻值，并使之降低，影响测量值的准确性；同时弹性体在高温下会发生形变，使弹性体失掉原有的应力改变能力，同样也会影响测量值的准确性。

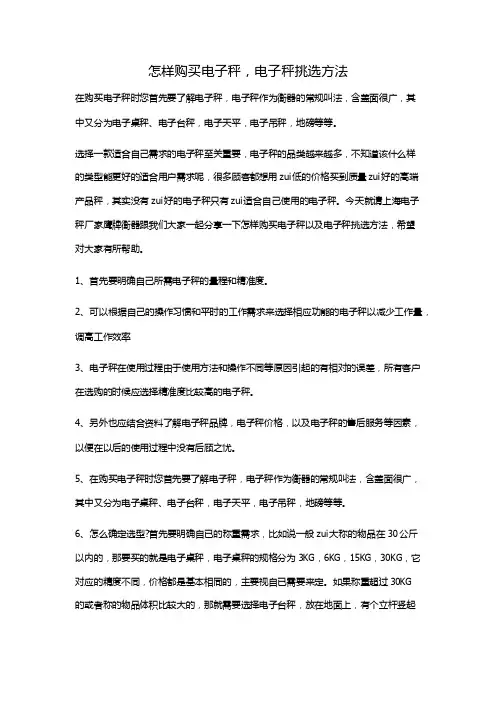

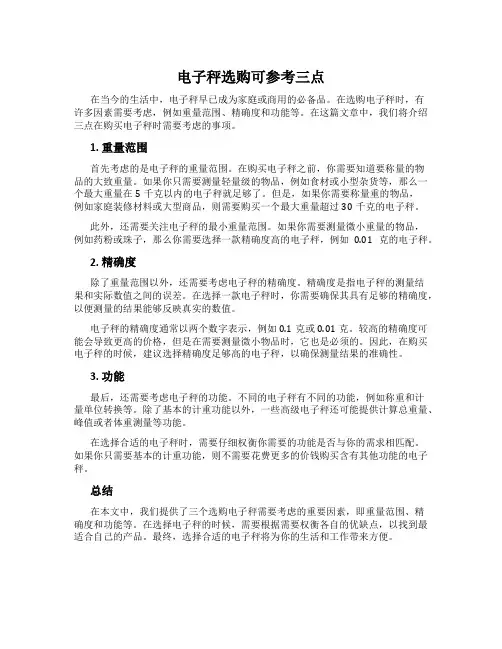

怎样购买电子秤，电子秤挑选方法在购买电子秤时您首先要了解电子秤，电子秤作为衡器的常规叫法，含盖面很广，其中又分为电子桌秤、电子台秤，电子天平，电子吊秤，地磅等等。
选择一款适合自己需求的电子秤至关重要，电子秤的品类越来越多，不知道该什么样的类型能更好的适合用户需求呢，很多顾客都想用zui低的价格买到质量zui好的高端产品秤，其实没有zui好的电子秤只有zui适合自己使用的电子秤。
今天就请上海电子秤厂家鹰牌衡器跟我们大家一起分享一下怎样购买电子秤以及电子秤挑选方法，希望对大家有所帮助。
1、首先要明确自己所需电子秤的量程和精准度。
2、可以根据自己的操作习惯和平时的工作需求来选择相应功能的电子秤以减少工作量，调高工作效率3、电子秤在使用过程由于使用方法和操作不同等原因引起的有相对的误差，所有客户在选购的时候应选择精准度比较高的电子秤。
4、另外也应结合资料了解电子秤品牌，电子秤价格，以及电子秤的售后服务等因素，以便在以后的使用过程中没有后顾之忧。
5、在购买电子秤时您首先要了解电子秤，电子秤作为衡器的常规叫法，含盖面很广，其中又分为电子桌秤、电子台秤，电子天平，电子吊秤，地磅等等。
6、怎么确定选型?首先要明确自已的称重需求，比如说一般zui大称的物品在30公斤以内的，那要买的就是电子桌秤，电子桌秤的规格分为3KG，6KG，15KG，30KG，它对应的精度不同，价格都是基本相同的，主要视自已需要来定。
如果称重超过30KG的或者称的物品体积比较大的，那就需要选择电子台秤，放在地面上，有个立杆竖起来的，上面有个显示仪表，台秤的价格主要视台面尺寸而定，等等，具体可以咨询厂家。
7、注意事项。
在选型时一定要多问厂家，了解产品的详细信息，尽可能提供书面的产品资料，看看产品的功能说明，是不是符合自已的实际需要，特别是电子秤的精度、称盘尺寸等。
价格不能作为衡量产品质量的标准，重要的还是认清资质，购物票、合同、售后服务这些细节不容忽视！欢迎电子秤厂家，免费咨询，全国直销，全国联保！。

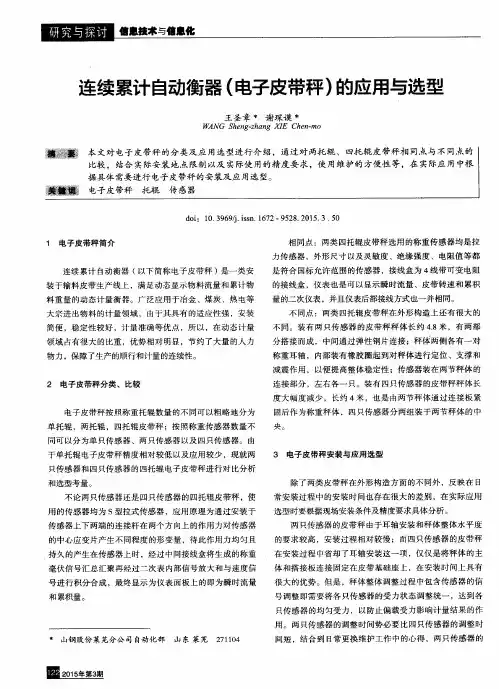

电子皮带秤称重传感器的选型及其安装位置一、前言电子皮带秤作为计量的主要器具，得到广泛运用。
如何根据工艺参数和现场实际情况选用合适的皮带秤成为摆在计量技术人员面前的主要课题。
二、称重传感器的选型电子皮带秤是安装在带式输送机上的一种专用电子衡器设备，有包括称重传感器的称重桥架、包括测速传感器的测速系统及包括称重仪表的称重显示器三大部分组成。
其中最重要的部分是称重传感器。
称重传感器相当于电子皮带秤的神经系统，对电子皮带秤的准确性和稳定性起着关键的作用，它的作用是将待测量的质量信号转换成相对应的电信号进行输出，因此传感器的选型非常重要。
1.选用传感器的数量：传感器的选用数量依据传感器的秤体结构及精度等级选定，一般单托辊选用一个传感器，双托辊选用一个或两个传感器，四托辊选用两个或者四个传感器。

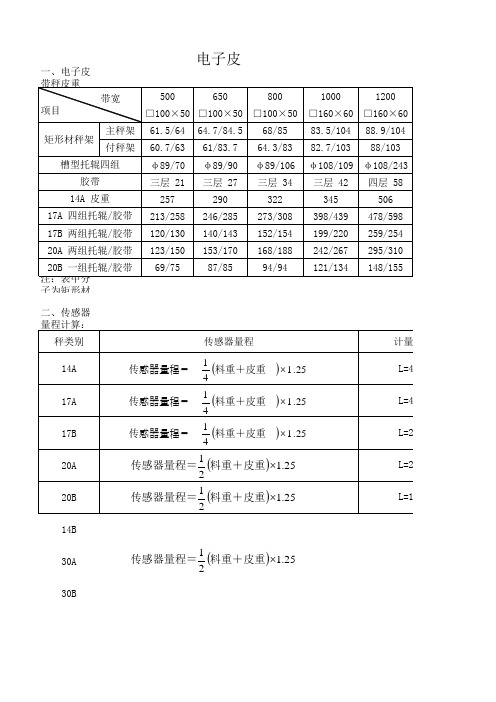

2.传感器的容量选定：传感器的容量选定可依据秤的最大流量值、传感器的数量、秤体的自重、托辊受力（物料线重、皮带线重、和托辊重量等）等要素。
下面以皮带秤（ICS-17A-1000 型）为例进行S 型传感器的容量选定。
见下图：理论上传感器受力F(Kg)=(G1×(L1+L2)+G×Ls)/L=337.69托辊受力G1=Qg×Lt+Lg×Lt+G 托辊（即物料线重+ 皮带线重+ 单个托辊重量）=230.92物料线重Qg(Kg/m)(皮带物料负荷)=Q/(3.6×v)=163.40托辊间距Lt(m)=1.2最大流量Q(t/h)=1200带速v(m/s)=2.04皮带线重Lg(Kg/m)=13.20单个托辊重量G托辊(Kg)=19.00秤架自重G(Kg)=297传感器受力力臂L(mm)=2197托辊受力力臂L1(mm)=600托辊受力力臂L2(mm)=1800秤架自重力臂Ls(mm)=1098.5（耳轴至传感器距离的中心位置）带宽B（m）=1000托辊个数n=4.000传感器量程C（理论值F×安全系数1.5）=337.69×1.5=506.35根据以上计算，皮带秤选用的传感器量程为500Kg。
电子皮带秤选型方法
江苏赛摩集团公司业务部李宏伟
1、概述
电子皮带秤是江苏赛摩集团主导产品之一，如何根据用户的需要和现场工况，指导用户正确选型，是签订高质量皮带秤合同的基础，熟练掌握电子皮带秤选型方法，应是合格销售员的基本功。
2、电子皮带秤型号
电子皮带秤以N系列为主，有N17、N20和N30等。
例如：N17-3-1000；表示N17型秤，带有三个托辊，装在皮带宽度为1000mm的输送机上。
3、电子皮带秤准确度等级
电子皮带秤的准确度分为三个等级，表示符号为：(0.5)、(1.0)、(2.0)。
皮带秤型号和对应等级为： N17－(0.5)、N20－(1.0)、N30－(2.0)
4、如何根据用途选择不同准确度等级的皮带秤
4.1 应用于加工处理或控制
这些皮带秤用于监测产量、生产速度和配料，根据情况，所要求的准确度在±0.5%到±1%之间，在这种应用方面最常用的皮带秤准确度在±0.5%，不需要管理机构认可。
像电厂的入炉煤计量，各种生产原料的用于内部核算的计量，通常采用赛摩N17系列皮带秤。
而仅仅在工艺过程控制，如定量给料，多种原料的配比控制，通常使用赛摩N20系统皮带秤，就可以满足要求。
4.2 应用于加工过程监测
当有浪费或有设备损坏可能时，这种秤在加工车间可用于报警。
根据情况不同，称量精度范围在±0.5%到±2%之间，这种秤的重复性和称量精度常常同样重要。
这种场合通常选用赛摩的N30系列皮带秤。
5 皮带秤安装使用条件
5.1 皮带秤的安装位置
在安装皮带秤时，很重要的一点是把秤安装在输送机的张力和张力变化最小的位置，基于此种原因，皮带秤应装在接近输送机的尾部，但应有足够的距离以防止导料栏板的影响。
5.2 要求均匀的皮带荷载
虽然在大多数应用中称量系统可以在物料量的20-100%的变化范围内准确地工作，但是它希望荷载尽可能地均匀。
为了减少给料量的波动，可在料仓出口处装一个高度调整板。
5.3 要求单点落料
在高精度称量装置里，皮带输送机应该只有一个落料点且在同一点落料，这样就保证在整个落料过程中保持皮带张力恒定。
5.4 要求避免物料滑动
皮带秤系统处理皮带载荷和皮带速度以获得精确计量。
产生的皮带速度必须等于在秤位置上的皮带速度。
基于此理由，输送机速度和倾角不宜过大，以免发生物料滑动。
在大倾角、高速度的输送系统里，秤应该配置在距落料点较远的位置上，皮带输送机的倾角最大不能超过18度。
对N10-14/17系列的皮带秤，输送机倾角不能超过6度，对于ICS10-20/30系列的皮带秤，输送机倾角不能超过18度(根据GB/T7721-2001)。
对于不能满足以上要求的情况要咨询专业技术人员，以确定能否安装皮带秤，或者需要降低等级使用。
5.5 安装时避开输送机凸形曲线段
在带有直线段的输送机装秤比带有凸形曲线段的输送机更可取。
建议凸形曲线段不在装料点和秤之间，输送机的凸形段许可在超过称重域托辊外的6米或五个托辊间距的地方。
5.6 输送机带有凹形曲线段时如何安装皮带秤
输送机(向上升的)凹形曲线的切点必须至少距秤12米远。
若使秤按44号手册提出的标准检定合格，此距离必须是21米，如果秤安装在带凹形曲线段的皮带输送机而又不能满足上述尺寸界限时，则秤应该装在直线段并在整个装料区外，秤的前后则应至少各有8组托辊与皮带接触，皮带秤应在给料点与凹形曲线
段间，决不应在凹形曲线段与头部滚筒间。
5.7 卸料器对皮带秤的影响
在任何地方安装皮带秤，称重精度总是重要的，因而不允许在装有可移动卸料器的皮带输送机上安装皮带秤，如果秤必须安装在有卸料器的皮带运输机上，其条件基本上与凸形曲线的输送机相同，最小距离仍按上节的规定，还应注意的是，各种卸料器的配置形式，均应能保证皮带在称量中心运行。
6、安装电子皮带秤后，对输送机工作条件的要求
6.1 避免风和气候的影响
由风引起的称重误差大小取决于风速，所以应保护皮带秤和运输机免受风和气候的影响，最少应在秤的两边6米内装罩密封，推荐门开在端部。
6.2 避免振动和偏移
整输送机框架应该与料仓、给料机和其它机械设备分开，以防止料仓装料引起皮带输送机位移并避免由给料机和机械设备所引起的振动和冲击。
7、电子皮带秤安装须知
7.1 对输送机支架要求
在称重系统的设计中，下列挠曲量应考虑进去，它们是载荷传感器的挠曲，秤架和称重桥系统的挠曲，以及输送机支承结构的挠曲，极其重要的是这些挠曲过大，在秤的制造中，对载荷传感器，秤架及称重桥系统的挠曲作了控制，只有输送机支承结构的挠曲是个可变量，因此，对支撑着秤和秤两边的输送机纵梁应有足够的刚度和满足要求的支撑，以使至少在+3到-3托辊间的相对挠曲量不超过1/200(如托辊间距900mm挠曲为±0.75mm)在装设秤的部位，输送机不应有伸缩接头或纵梁的拼接。
电子皮带秤的安装位置要尽量避免输送机支架各接头部分，实在避不开，要将拼接部分焊接起来，形成一个整体。
7.2 重力或张力装置
在长度超过10米的所有输送机，都应装设重力张紧装置。
7.3 对皮带槽形变化的要求
为了得到最佳的皮带称重精度，要考虑的一个问题是从空载到满载时沿着整
个输送路线皮带槽形变化的影响，皮带应有一定的柔性以保证皮带空载和所有的称重托辊（水平托辊）良好接触。
这样可以保证被输送的物料是由称重托辊支承而不是由皮带骨架支承。
7.4 称重域托辊
在一般情况下，将托辊制造商生产的优质托辊用在称量系统里就能满足要求了，但条件是称量系统所选择的托辊与皮带输送机原有的托辊尺寸必须相同，槽形角必须相同。
对称量段使用的托辊来说，选型特别重要，不仅要考虑托辊的型式，而且要考虑托辊本身的结构，由于托辊的校准在皮带秤的运行中起着非常重要的作用，所以所有托辊的结构应尽可能地统一。
重要的是应避免采用“V”型托辊和吊挂型托辊。
7.5 托辊的槽形角
托辊槽形角过大会给使用带来很多问题，它不仅使得皮带的梁效应或悬垂线效应变得更明显，而且使托辊不同心度的影响增大。
称重系统安装时，要完成的一项很重要的工作是在称量段把所有的托辊调整成一条直线，这样做尽量减小皮带在托辊上方运行时，由于皮带张力变化或其它外力所引入称重系统的附加力。
对于所有高精度的电子皮带秤推荐槽形角最好为30度～35度的槽形角或更小，而45度的槽形角一般达不到电子皮带秤规定的精度，因而通常是禁止采用的。
7.6 导向托辊（防皮带跑偏托棍）
从空载到满载的条件下输送皮带中心导向，是极其重要的，导向托辊可装在距称重域8个托辊间距的地方（称重域托辊是指称重托辊及其两边各四组托辊）。
7.7 托辊的校准
皮带秤的托辊和前后的各四组托辊应该进行尺寸校准，同时秤应该按要求用垫片上下调节使秤不受皮带张力变化的影响，称重托辊和称重托辊前后各四组托辊要非常精确地校准以使称重平台或称重段尽可能地准确，这些托辊的安装是很严格的，对整个皮带输送机进行精细的托辊校准是非常重要的，它可以保证在各种皮带荷重条件下得到理想的皮带槽形变化。
称重区域托辊的一致性，非常重要，它们将直接影响到物料的称重区域运行是否稳定，采用原输送机上的托辊进行改造成为称重区域托辊，能够保证称重区
域托辊的具有良好的一致性。
这就是赛摩公司在销售皮带秤时通常不提供称重托辊的原因。
8、不适宜安装皮带秤的工况
8.1 钢索输送机
通常称作钢索输送机的输送机不适合安装电子皮带秤进行称重。
8.2 堆料输送机
应避免将秤安装在钢丝悬吊式输送机(如堆料输送机)上。
也应避免安装在校准周期内改变倾角的输送机上，这些应用将使精度降低。
9、皮带秤的标准配置
明确用户购买设备的目的后，接着应搞清购买的设备是否需要增加其它功能，以便选择相关配置，包括设备的基本配置（本体、电脑积算器等）和选用配置（通讯板、打印板、模拟电流接口板、远程显示器等）。
例如一套N17－3的皮带秤配置如下：
N17-3电子皮带秤标准供货范围
特别注意：
对于N17、N20和N30型秤，当仪表到本体的距离小于60米时使用RVVP4芯电缆，当距离大于60米而小于1000米时使用RVVP6芯电缆。
当皮带速度较大时（>3.15m/s），应选用非接触型测速传感器，并使用四芯屏蔽电缆。
