目录第一章产品基本信息介绍 (03)第二章设计原则及依据 (05)第三章电控系统技术说明 (07)第四章变频器参数设定 (16)第五章操作流程 (18)第六章故障和报警 (19)第七章元件清单 (22)第八章原理接线图 (23)第一章产品基本信息介绍1.1概述BPJ7系列矿用隔爆兼本质安全型交流变频器是一种集真空磁力起动器、数字式变频调速装置及相关的散热技术为一体的高新技术产品。

该产品适用于交流50Hz、额定电压660V的异步电动机重负荷软起动、软停车和运行过程控制，具有起动电流小、起动速度平稳、起动性能可靠、对电网冲击小等优点，其起动曲线有“S”型和线性二种。

该曲线可根据现场实际工况进行调整，从而减少起动时对设备的动张力。

此外，变频器具有在线控制功能，可根据电机的负荷变化，调整电机工作电源电压和频率，从而达到所需转矩。

具有明显的节能效应，可实现经济运行。

随着煤矿自动化程度的不断提高，变频器正以其节能、高效、安全、可靠的特点，逐渐成为今后煤矿电机设备调速控制的发展方向，并得以广泛的应用。

本产品主要用于煤矿井下或露天矿山、港口码头、选煤厂、发电厂等大负荷恶劣环境中运输设备的软起动、软停车和运行过程控制，即用于煤矿井下绞车提升机、刮板运输机、给煤机、风机、局扇、水泵及油泵等设备的调速控制。

1.2产品型号主要规格参数：a）输入电压： AC660V，50/60Hz，75%Ue～110% Ue，电网不平衡度：最大为电网线电压的±3%。

b）输出电压：电压随频率呈线性变化。

c）额定功率：15～315kW，功率因素：0.97（额定负载下）；频率分辨率：0.01Hz。

d）额定电流：660VAC，18～377A；额定过载电流：150%额定电流1min。

e）起动频率：0.5～60Hz 可调设定，频率分辨率：0.01Hz。

f）工作制：连续工作制或短期工作制。

g）本安电源：输入电压127V，本安输出最高开路电压：24.2VDC；本安输出最大电流：0.5A；h）冷却方式：热管风冷却。

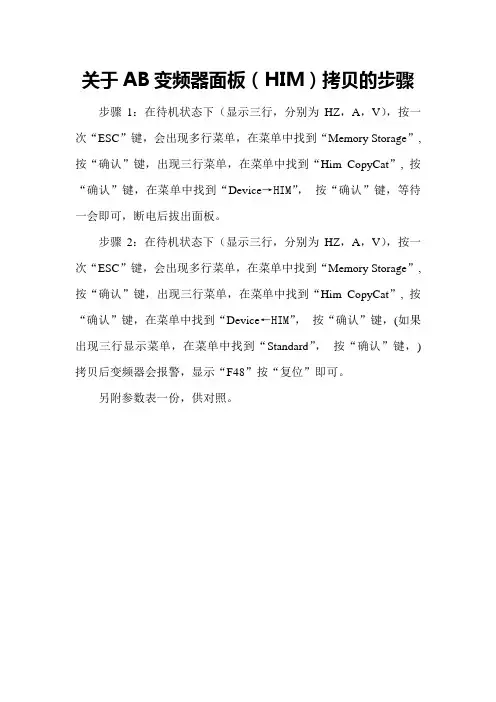

关于AB变频器面板（HIM）拷贝的步骤步骤1：在待机状态下（显示三行，分别为HZ，A，V），按一次“ESC”键，会出现多行菜单，在菜单中找到“Memory Storage”,按“确认”键，出现三行菜单，在菜单中找到“Him CopyCat”, 按“确认”键，在菜单中找到“Device→HIM”，按“确认”键，等待一会即可，断电后拔出面板。

步骤2：在待机状态下（显示三行，分别为HZ，A，V），按一次“ESC”键，会出现多行菜单，在菜单中找到“Memory Storage”,按“确认”键，出现三行菜单，在菜单中找到“Him CopyCat”, 按“确认”键，在菜单中找到“Device←HIM”，按“确认”键，(如果出现三行显示菜单，在菜单中找到“Standard”，按“确认”键，)拷贝后变频器会报警，显示“F48”按“复位”即可。

另附参数表一份，供对照。

故障代码识别
介绍G120变频器中常见 的故障代码及其含义。
2024/3/26
故障诊断方法
阐述如何通过操作面板 、指示灯等信息进行故
障诊断。
故障处理流程
提供针对不同故障的处 理方法，包括复位操作 、检查接线、更换部件
等。
17
预防措施与建议
给出减少故障发生的建 议，如定期检查、保养 维护、合理设置参数等
按控制方式分类
开环控制变频器和闭环控制变频器。
按功能分类
通用变频器和专用变频器。
2024/3/26
应用领域
变频器广泛应用于工业领域，如机械制造、石油化工、冶 金、纺织、造纸、食品等行业，用于实现电动机的调速、 节能和提高生产效率。
5
变频器性能指标与选型依据
2024/3/26
调速范围
指变频器输出的最低频率与最高 频率之比，反映了调速能力。
在G120变频器中，直接转矩控制通过先进的算法和高速的数字信号处理器实现。用户可以在变频器参数设置中 选择直接转矩控制模式，并根据需要调整相关参数，如转矩限幅、速度环增益等，以实现高性能的直接转矩控制 。
2024/3/26
20
多电机同步运行技术
2024/3/26
主从同步控制技术
主从同步控制技术是指多个电机中，以一个电机为主电机，其他电机为从电机。主电机的 速度或位置信号被实时地传递给从电机，从电机根据主电机的信号进行相应的调整，以实 现多个电机的同步运行。
01
02
03
参数分类
概述G120变频器中参数 的分类，如控制参数、电 机参数、应用参数等。
2024/3/26
参数设置流程
详细阐述如何进行参数设 置，包括选择参数、修改 参数值、保存设置等步骤 。

AB起升参数表优化步骤：先设置电机铭牌和49组参数——再设53和80组参数——然后361-366设为0 ——61为2——手动打开制动器——起动电机按钮。

等到61为0时，优化完成。

再设199=1保存。

变频器断电在设置其他参数，输其它参数前196设为2。

ESC+ ALT + +/-进入参数表。

参数号参数值参数名称说明Motor control:电机控制41Motor NP Volts电机铭牌电压42Motor NP FLA电机铭牌满负载电流43Motor NP Hertz电机铭牌频率44Motor NP RPM电机铭牌每分钟转速45Motor NP Power电机铭牌功率48 1.8Motor OL Factor电机过载倍数496Motor Poles电机磁极对数P=60f/n534Motor Cntl Sel电机控制方式选择 4为FVC矢量控制5555HZ Maximum Freq设置变频器输出频率最大值56bit5,8=1Compensation补偿：使能禁止校正功能 BIT5=1电动机线反向 BIT8=1571Flux Up Mode磁通建立方式 1为自动 0为手动580.07xp Flux Up Time磁通建立时间：当57设为0时，该项得设置，为电机铭牌功率的0.007倍611,2Autotune自整定电机优化:静态为1，动态为2Speed control:速度控制790Speed Units速度显示单位 0为HZ 1为RPM801Feedback Select反馈选择 1为滑差补偿 用户需要紧密速度控制并带有编码器的场合3encoder3为带编码器的场合 带编码器时必须设为3 415组可以看编码器的速度814Minimum Speed最小速度8250Maximum Speed最大速度832Overspeed Limit超速限制值按9011Speed Ref A Sel速度基准A选择 11为预置速速19311Speed Ref B Sel速度基准B选择 11为预置速度1变频器面板中间会出现数字框1017一档 001根据程序设定10250四档 010根据程序设定输入103010420二档 100根据程序设定此时面板第一排是参数组名41105010635三档 110根据程序设定修改参数：按数字键或上下键将修改的参数数值输入1070要修改或查看改其它参数组按1402Accel Time 1加速时间1Dynamic control 动态控制1422Decel Time 1减速时间1修改56组和238组参数时，先进行上述操作进入该组参数1465S Curve %S曲线时间 设置减速时间和减速时间的百分比153-300%Regen Power Limit 再生能量限制值 设置电机传送到直流母线所允许的最大功率限制值按切换至对应组数，如bit51551Stop Mode A停机模式A:1为斜坡运行1613Bus Reg Mode A母线调节器模式A:3为动态制动以上任何步骤中都可按返回上步操作1631DB Resistor Type动态制动电阻类型：1为外部电阻器294.010Control SW Ver控制软件版本Utility 实用1962Param Access Lvl参数访问级别 1为高级 2为保留 3为风机/泵 4为高级风机/泵变频器报故障时的面板显示如：1971Reset To Defalts恢复至缺省值 1为工厂设定值（参数196,201,202,600除外）1991Save To User Set保存到用户参数组238bit8,12=1Fault Config 1故障组态1 BIT8=1为内部相丢失使能 BIT12=1为外部相丢失使能2401Fault Clear1为清除故障 2为清除故障列表该故障代码为F5，参照变频器说明书第4章查看故障代码对应的故障原因和处理方法解决问题3618Digital In1 Sel数字量输入1选择 8为正向运行3629Digital In2 Sel数字量输入2选择 9为反向运行3630Digital In3 Sel数字量输入3选择 0为未使用36417Digital In4 Sel数字量输入4选择 速度选择336516Digital In5 Sel数字量输入5选择 速度选择236615Digital In6 Sel数字量输入6选择 速度选择13804（600相关）Digital Out1 Sel数字量输出1选择 4 为运行3841Digital Out2 Sel数字量输出2选择 1 为故障3881Digital Out3 Sel数字量输出3选择 1 为故障5451000输入相丢失检测54650输出相丢失检测Input&Output 输入与输出变频器面板按顺序按面板上的ESC+ ALT + +/-进入参数表。
