西门子变频器V20调试指导

西门子变频器V20 操作手册CH西门子变频器V20操作手册一、产品简介紧凑的尺寸，节省空间和成本简单的安装和调试，无需专业知识高效的节能功能，降低运行成本灵活的通信接口，支持多种协议易于操作的基本操作面板（BOP），提供直观的菜单结构和参数设置二、安全注意事项只有合格的人员才能操作变频器。

合格的人员是指具有相关技术知识和经验，能够识别和避免潜在的危险的人员。

在变频器通电或运行时，不要触摸任何带电部件或裸露的导线，以防止触电或短路。

在变频器通电或运行时，不要打开变频器的外壳或盖板，以防止触电或机械伤害。

在变频器通电或运行时，不要对变频器进行任何修改或维修，以防止损坏变频器或影响其性能。

在变频器通电或运行时，不要将任何物体插入变频器的散热孔或通风口，以防止引起火灾或故障。

在变频器通电或运行时，不要将任何易燃、易爆或腐蚀性的物质靠近变频器，以防止引起火灾或故障。

在变频器通电或运行时，不要将任何液体溅到变频器上，以防止引起火灾或故障。

在变频器通电或运行时，不要将任何金属物品落到变频器内部，以防止引起火灾或故障。

在安装、调试、操作和维护变频器时，请遵守当地的法律法规和标准。

三、安装说明3.1 安装环境安装位置应该平稳、干燥、清洁，并有足够的空气流通。

安装高度不应超过1000米。

如果超过1000米，请根据海拔高度降低输出功率。

环境温度应在-10℃至+50℃之间。

如果超过此范围，请根据温度降低输出功率。

环境湿度应在5%至95%之间，无冷凝水珠。

环境中无强烈的电磁干扰、尘埃、油污、化学气体、盐雾等污染物。

环境中无直接的日光照射、强烈的振动或冲击。

3.2 安装方式穿墙式安装：将变频器的散热部分穿过控制柜的后壁，使之暴露在外部，适用于空间较大或散热较差的场合。

保持变频器之间和周围物体之间的足够距离，以便于散热和维护。

保持变频器的水平方向，不要倾斜或倒置。

保持变频器的正面朝向操作人员，不要旋转或反转。

使用适当的螺钉和垫片将变频器牢固地固定在安装位置上，以防止松动或脱落。

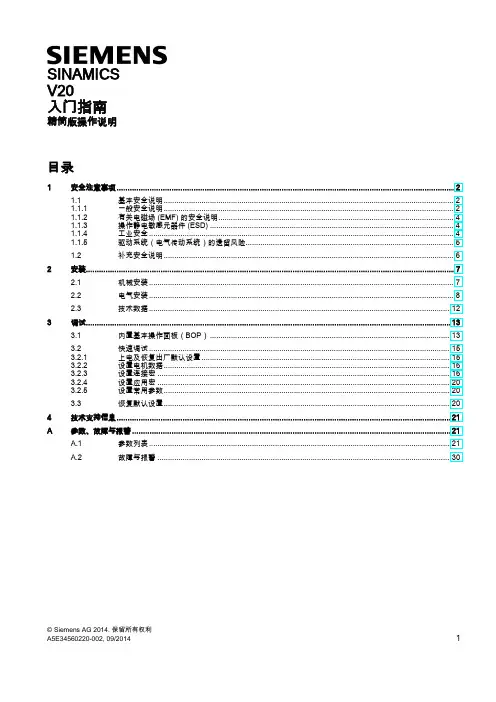

SINAMICSV20入门指南精简版操作说明目录1 安全注意事项 (2)1.1 基本安全说明 (2)1.1.1 一般安全说明 (2)1.1.2 有关电磁场 (EMF) 的安全说明 (4)1.1.3 操作静电敏感元器件 (ESD) (4)1.1.4 工业安全 (4)1.1.5 驱动系统（电气传动系统）的遗留风险 (5)1.2 补充安全说明 (6)2 安装 (7)2.1 机械安装 (7)2.2 电气安装 (8)2.3 技术数据 (12)3 调试 (13)3.1 内置基本操作面板（BOP） (13)3.2 快速调试 (15)3.2.1 上电及恢复出厂默认设置 (15)3.2.2 设置电机数据 (16)3.2.3 设置连接宏 (16)3.2.4 设置应用宏 (20)3.2.5 设置常用参数 (20)3.3 恢复默认设置 (20)4 技术支持信息 (21)A 参数、故障与报警 (21)A.1 参数列表 (21)A.2 故障与报警 (30)© Siemens AG 2014. 保留所有权利入门指南1安全注意事项在安装和运行本设备之前，请仔细阅读以下安全注意事项以及设备上粘贴的所有警示标签。

更多详情请参见SINAMICS V20《操作说明》。

1.1基本安全说明1.1.1一般安全说明危险接触带电部件和其他能源供给会引发生命危险 接触带电部件会造成人员重伤，甚至死亡。

• 只有专业人员才允许在电气设备上作业。

• 在所有作业中必须遵守本国的安全规定。

通常有六项安全步骤：1. 做好断电的准备工作，并通知会受断电影响的组员。

2. 断开设备电源。

– 关闭设备。

–请等待至警告牌上说明的放电时间届满。

– 确认导线与导线之间和导线与接地线之间无电压。

– 确认辅助电压回路已断电。

– 确认电机无法运动。

3. 检查其他所有危险的能源供给，例如：压缩空气、液压、水。

4. 断开所有危险的能源供给，措施比如有：闭合开关、接地或短接或闭合阀门。

西门子变频器V20 操作手册CH 西门子变频器V20操作手册一、概述紧凑的尺寸，节省空间简单的安装和调试，无需专业知识高效的节能性能，降低运行成本灵活的通信接口，支持多种协议多种保护功能，提高可靠性和安全性二、安装2.1 安装条件变频器的型号、电压等级和功率范围与电机匹配温度：-10℃ ~ +50℃湿度：5% ~ 95%，无冷凝海拔：不超过1000米振动：不超过1g没有强烈的电磁干扰、化学腐蚀和尘埃距离电机和电源开关不超过15米距离其他热源或散热设备至少10厘米距离墙壁或其他障碍物至少10厘米2.2 安装步骤1.在控制柜或墙壁上钻孔，按照变频器的尺寸和钻孔图定位。

钻孔图见附件1。

2.使用螺丝和垫片将变频器固定在控制柜或墙壁上。

紧固扭矩见附件1。

3. 连接电源线、电机线和接地线。

连接方式见附件2。

4.连接控制线。

根据不同的控制模式，选择合适的连接宏。

连接宏及其功能见附件3。

5.连接通信线。

根据不同的通信协议，选择合适的通信参数。

通信参数及其设置见附件4。

三、调试3.1 调试条件变频器已正确安装和连接变频器上没有任何故障或警告提示变频器与电机之间没有任何机械负载变频器与外部控制设备之间没有任何逻辑冲突3.2 调试步骤1. 打开电源开关，给变频器通电。

2. 按下BOP（基本操作面板）上的P键，进入参数菜单。

3. 使用上下箭头键选择需要修改的参数组或参数编号。

4. 按下BOP上的S键，进入参数设置模式。

5. 使用左右箭头键修改参数值。

6. 按下BOP上的S键，保存参数设置。

7. 重复步骤3~6，直到所有需要修改的参数都设置完毕。

8. 按下BOP上的P键，退出参数菜单。

9. 按下BOP上的启动键，启动变频器。

10. 观察变频器的运行状态，如输出频率、电流、电压等。

调整BOP上的转速旋钮，改变输出频率，观察电机的转速变化。

12. 按下BOP上的停止键，停止变频器。

四、操作4.1 操作条件变频器已正确调试变频器与电机之间已连接机械负载变频器与外部控制设备之间已建立逻辑连系4.2 操作步骤1.根据需要选择控制模式，如BOP控制、端子控制、通信控制等。

7.2参数列表参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别r0002 变频器状态- - - - - U16 2 显示变频器的实际状态。

0 调试模式（P0010 ≠ 0）1 变频器就绪2 变频器故障激活3 变频器正在启动（仅在直流母线预充电时可见）4 变频器正在运行5 正在停车（斜坡下降）6 变频器禁止P0003 用户访问级别0 - 4 1 U, T - - U16 1 定义参数集的用户访问级别。

0 用户自定义参数列表 - 更多详情见P00131 标准：允许访问常用参数2 扩展：允许扩展访问，例如，访问变频器I/O功能3 专家：仅供专家使用4 维修：仅供经授权的维修人员使用，有密码保护P0004 参数过滤0 - 22 0 U, T - - U16 1 按照功能性对参数进行过滤，以便更有针对性地进行调试。

0 所有参数2 变频器3 电机5 工艺应用/装置7 命令、二进制I/O8 模拟量输入及模拟量输出10 设定值通道/ RFG12 变频器特征13 电机控制19 电机识别20 通讯21 报警/故障/监控参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别22 工艺控制器P0007 背景光延时0 - 2000 0 U, T - - U16 3 定义操作面板显示屏的背景光关闭延时，即如果没有任何按键操作，则经过这一延时之后背景光关闭。

0 背景光常亮1 - 2000 背景光关闭之前的延时秒数P0010 调试参数0 - 30 0 T - - U16 1 对参数进行过滤，从而可以只选择与特定功能组相关的部分参数。

0 就绪1 快速调试2 变频器29 下载30 出厂设置相关性：变频器运行前需复位为0.P0003（用户访问级别）也可定义访问的参数类型。

说明：∙P0010 = 1设P0010 = 1可以非常快速而简便地调试变频器。

此时只能看到重要的参数（例如：P0304、P0305等）。

必须逐一输入这些参数的值。

西门子变频器V20调试指导V20调试步骤简要说明摘要：调试步骤参数复位快速调试功能调试参数复位操作开始复位P00031定义参数访问级为专家级P001030进入工厂复位的设定值P0304电机额定电压P0305电机额定电流P09701参数复位到工厂模式P0307电机额定功率P0308电机额定功率因数BUSY 等待状态P0311电机额定转速P0970结束工厂复位cn000出厂默认设置。

不更改任何参数cn001BOP 为唯一控制源复位完成cn002通过端子控制（PNP / NPN）cn003固定转速快速调试步骤cn004二进制模式下的固定转速cn005模拟量输入及固定频率OK<2s 设置菜单，选择所使用的频率。

cn006外部按钮控制cn007外部按钮与模拟量设定值组合输入电机参数根据电机铭牌cn008 PID 控制与模拟量输入参考组cn009PID 控制与固定值参考组合连接宏根据现场要求进行选择宏cn010USS 控制cn011MODBUS RTU 控制应用宏选定好宏后设定常用功能参数的设定P0640变频转矩设定P0700启动命令返回电机数据P1000速度给定P1910电机静态优化P3900电机参数计算M<2s 进入参数菜单查看编辑所用的参数。

P0756模拟信号源选择P0757Y1值P0758Y1百分比模拟量输入P0759Y2值P0760Y2百分比V20变频器为通用变频器，其功率范围为0.12KW-15KW，电压等级为1-AC230v和3-AC4的功率范围为0.12-3KW，而AC400V的功率范围为0.37-15KW。

V20变频器可以与上位机通讯，支持USS/MODLEBUS协议。

集成了操作面板，并可以另购柜门连接组件。

还有下载器作为选件，在不同的装置中可以传递数据。

BOP外部接口模块订货号：6SL3255-0VA00-4BA0。

连接电缆订货号：6SL3256-0VP00-0VA0。

这样就实现了柜门操作机构的连接。

V20-变频器PID-控制恒压供水操作指南1.硬件接线西门子基本型变频器SINAMICS V20 可应用于恒压供水系统，本文提供具体的接线及简单操作流程。

通过BOP设置固定的压力目标值，使用4~20mA管道压力反馈仪表构成的PID控制恒压供水系统的接线如下图所示：图1-1.V20变频器用于恒压供水典型接线2调试步骤2.1 工厂复位当调试变频器时，建议执行工厂复位操作：P0010 = 30P0970 = 1(显示50? 时按下OK按钮选择输入频率，直接转至P304进入快速调试。

)2.2 快速调试表2-1 快速调试参数操作流程参数功能设置P0003 访问级别=3 （专家级）P0010 调试参数= 1 （快速调试）P0100 50 / 60 Hz 频率选择根据需要设置参数值：=0: 欧洲[kW] ，50 Hz （工厂缺省值）=1: 北美[hp] ，60 HzP0304[0] 电机额定电压[V] 范围：10 (2000)说明：输入的铭牌数据必须与电机接线（星形/ 三角形）一致P0305[0] 电机额定电流[A] 范围：0.01 (10000)说明：输入的铭牌数据必须与电机接线（星形/ 三角形）一致P0307[0] 电机额定功率[kW / hp] 范围：0.01 ... 2000.0说明：如P0100 = 0 或2 ，电机功率单位为[kW]如P0100 = 1 ，电机功率单位为[hp]P0308[0] 电机额定功率因数（cosφ ）范围：0.000 ... 1.000说明：此参数仅当P0100 = 0 或 2 时可见P0309[0] 电机额定效率[%] 范围：0.0 ... 99.9说明：仅当P0100 = 1 时可见此参数设为0 时内部计算其值。

P0310[0] 电机额定频率[Hz] 范围：12.00 ... 599.00P0311[0] 电机额定转速[RPM] 范围：0 (40000)P0314[0] 电机极对数设置为0时内部计算其值。

参数功能工厂缺省值目标设定值描述操作说明书页码0用户自定义参数列表 - 更多详情见P00131 标准：允许访问常用参数2 扩展：允许扩展访问，例如，访问变频器 I/O 功能3 专家：仅供专家使用4 维修：仅供经授权的维修人员使用，有密码保护0 ：就绪1 ：快速调试2 ：变频器29 ：下载30 ：出厂设置0 ：出厂默认设置1 ：操作面板（键盘）2 ：端子5 ：RS485 上的 USS/MODBUS 0 ：禁止数字量输入1 ：ON/OFF12 ：ON 反转/OFF13 ：OFF2 - 按惯性自由停车4 ：OFF3 - 快速斜坡下降停车5 ：ON/OFF2 命令9 ：故障确认10： 正向点动11 ：反向点动12： 反转13 ：MOP （电动电位计）升速（增加频率）14： MOP 降速（减小频率）15 ：固定频率选择器位 016 ：固定频率选择器位 117 ：固定频率选择器位 218 ：固定频率选择器位 322 ：快速停车命令源 123 ：快速停车命令源 224 ：快速停车超驰25 ：直流制动使能27： PID 使能29 ：外部跳闸33 ：禁止附加频率设定值99 ：BICO 参数设置使能P702数字量输入2 的功能02详见P701功能描述第240页P703数字量输入3的功能915详见P701功能描述第240页P704数字量输入4的功能150详见P701功能描述第240页P705数字量输入5的功能160详见P701功能描述第240页P706数字量输入6的功能17详见P701功能描述第240页0 ：无主设定值1 ：MOP 设定值2 ：模拟量设定值 13 ：固定频率5 ：RS485 上的 USS/MODBUS 7 ：模拟量设定值210： 无主设定值 + MOP 设定值11 ：MOP 设定值 + MOP 设定值12 ：模拟量设定值 1 + MOP 设定值13 ：固定频率 + MOP 设定值15： RS485 上的 USS/MODBUS 通讯＋ MOP 设定值17 ：模拟量设定值2 + MOP 设定值20： 无主设定值 + 模拟量设定值 121： MOP 设定值 + 模拟量设定值 122： 模拟量设定值 1 + 模拟量设定值 123： 固定频率 + 模拟量设定值 125： RS485 上的 USS/MODBUS 通讯 + 模拟量设定值 127： 模拟量设定值 2 + 模拟量设定值 130 ：无主设定值 + 固定频率31 ：MOP 设定值 + 固定频率32 ：模拟量设定值 1 + 固定频率33 ：固定频率 + 固定频率35： RS485 上的 USS/MODBUS 通讯 + 固定频率37 ：模拟量设定值2 + 固定频率50： 无主设定值 + RS485 上的 USS/MODBUS 通讯第266页31频率设定值选择P1000第208页调试参数P001021选择命令源P700第239页1数字量输入1 的功能P701第239页3P00031第207页西门子V20变频器参数设置方法 （以固定频率正反转控制）用户访问级别51： MOP 设定值 + RS485 上的 USS/MODBUS 通讯52 ：模拟量设定值 1 + RS485 上的 USS/MODBUS 通讯53： 固定频率 ＋ RS485 上的 USS/MODBUS 通讯55：RS485 上的 USS/MODBUS 通讯 + RS485 上的 USS/MODBUS 通讯57：模拟量设定值 2 + RS485 上的 USS/MODBUS 通讯70 ：无主设定值 + 模拟量设定值271 ：MOP 设定值 + 模拟量设定值272： 模拟量设定值 1 + 模拟量设定值 273 ：固定频率 + 模拟量设定值275 ：RS485 上的 USS/MODBUS 通讯 + 模拟量设定值 277： 模拟量设定值2 + 模拟量设定值2P1001固定频率1 [Hz]10自定义第268页0： 允许反向1 ：禁止反向P1120斜坡上升时间[s]102第279页P1121斜坡下降时间[s]102第279页参数操作说明书页码P100第227页P304第228页P305P307P308P309P310P311参数功能工厂缺省值目标设定值描述操作说明书页码P0003用户访问级别11上一页已描述第207页P0010调试参数030上一页已描述第208页0 ：禁止1 ：参数复位(所有参数（不包括用户默认设置）复位至默认值。

7.2参数列表参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别r0002 变频器状态- - - - - U16 2 显示变频器的实际状态。

0 调试模式（P0010 ≠ 0）1 变频器就绪2 变频器故障激活3 变频器正在启动（仅在直流母线预充电时可见）4 变频器正在运行5 正在停车（斜坡下降）6 变频器禁止P0003 用户访问级别0 - 4 1 U, T - - U16 1 定义参数集的用户访问级别。

0 用户自定义参数列表 - 更多详情见P00131 标准：允许访问常用参数2 扩展：允许扩展访问，例如，访问变频器I/O功能3 专家：仅供专家使用4 维修：仅供经授权的维修人员使用，有密码保护P0004 参数过滤0 - 22 0 U, T - - U16 1 按照功能性对参数进行过滤，以便更有针对性地进行调试。

0 所有参数2 变频器3 电机5 工艺应用/装置7 命令、二进制I/O8 模拟量输入及模拟量输出10 设定值通道/ RFG12 变频器特征13 电机控制19 电机识别20 通讯21 报警/故障/监控参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别22 工艺控制器P0007 背景光延时0 - 2000 0 U, T - - U16 3 定义操作面板显示屏的背景光关闭延时，即如果没有任何按键操作，则经过这一延时之后背景光关闭。

0 背景光常亮1 - 2000 背景光关闭之前的延时秒数P0010 调试参数0 - 30 0 T - - U16 1 对参数进行过滤，从而可以只选择与特定功能组相关的部分参数。

0 就绪1 快速调试2 变频器29 下载30 出厂设置相关性：变频器运行前需复位为0.P0003（用户访问级别）也可定义访问的参数类型。

说明：∙P0010 = 1设P0010 = 1可以非常快速而简便地调试变频器。

此时只能看到重要的参数（例如：P0304、P0305等）。

必须逐一输入这些参数的值。

西门子变频器V20如何调试PID控制恒压供水工厂复位：当调试西门子变频器V20时，建议执行工厂复位操作：P0010=30；P0970 =1（显示50?时按下OK按钮选择输入频率，直接转至P304进入快速调试。

）西门子变频器V20PID控制恒压供水快速调试参数操作流程：输入输出端子相关参数设置DI端子设置P0700[0]＝2端子启动P0701[0]＝1DI1作为启动信号P0703[0]＝9DI3作为故障复位DO端子设置P0731[0]＝52.2DO1设置为运行信号P0732[0]＝52.3DO2设置为故障信号P0748.1＝1DO2作为故障输出，有故障时NO触点闭合，无故障时NO触点断开。

AI端子设置P0756[0]＝2模拟量输入通道1，电流信号P0757[0]＝4模拟量输入通道1定标X1=4mAP0758[0]＝0模拟量输入通道1定标Y1=0%P0759[0]＝20模拟量输入通道1定标X2=20mAP0760[0]＝100模拟量输入通道1定标Y2=100%P0761[0]＝4模拟量输入通道1死区宽度4mAAO端子设置P0771[0]＝21模拟量输出通道1，设置为实际频率输出P0773[0]＝50模拟量输出通道1，滤波时间50msP0777[0]＝0模拟量输出通道定标X1=0%P0778[0]＝4模拟量输出通道定标Y1=4mAP0779[0]＝100模拟量输出通道定标X2=100%P0780[0]＝20模拟量输出通道定标Y2=20mAP0781[0]＝4模拟量输出通道死区宽度4mAPID恒压控制功能调试P2200[0]＝1使能PID控制器P2240[0]＝X依用户需求设置压力设定值的百分比P2253[0]＝2250BOP作为PID目标给定源P2264[0]＝755.0PID反馈源于模拟通道1P2265＝1PID反馈滤波时间常数P2274＝0微分时间设置。

通常微分需要关闭，设置为0 P2280＝P参数比例增益设置（需要根据现场调试）P2285＝I参数积分时间设置（需要根据现场调试）其他可选功能斜坡启动、自由停车设置P0701[0]＝99端子DI1使用BICO连接功能P0840[0]＝722.0端子DI1设置为启动功能P0852[0]＝722.0端子DI1设置为脉冲使能很多人认为调试西门子变频器V20PID控制恒压供水装置是一个艰巨的任务，其实并不难，只要大家按照上述调试步骤，就可以完成调试西门子变频器V20PID控制恒压供水装置的调试工作。

SINAMICS V20变频器调试方法变频器启停和调速V20系列变频器具有多种命令源和频率给定源，命令源和频率源的选择分别由P700和P1000参数设置。

P700参数值含义如下：P1000参数值含义如下：当P1000设置为2位数时，表示两种频率设定值相加，例如：P1000=52表示模拟量输入1作为主设定值，USS/MODBUS通讯作为附加设定值，总的设定值等于模拟量+USS/MODBUS设定。

P700与P1000参数的设置可以任意组合，例如：P700=1、P1000=1，表示由操作面板控制启停、由操作面板上升下降键调速；P700=2、P1000=2，表示由数字输入端子控制启动、由模拟量输入1调速；P700=1、P1000=2，表示由操作面板控制启动、由模拟量输入1调速；P700=2、P1000=5，表示由数字输入端子控制启动、由USS/MODBUS通讯调速。

如何实现V20变频器启动后按恒定频率运行现场应用中，很多情况下客户希望变频器启动以后以恒定的频率运行，实现恒定频率运行的方式很多，本文列举几个简单了例子供参考。

注意：这里给出的示例是基于出厂设置基础上修改的参数，不能保证任何情况下都能实现相应功能。

如何设置V20 端子启动后以恒定频率运行数字输入1（DI1））作为启动信号方法一：P700=2P1000=1P1040=期望的运行频率（例如启动后希望恒定运行于40Hz，设置P1040=40）方法二：P700=2P1000=3P1020=1P1001=期望的运行频率（例如启动后希望恒定运行于40Hz，设置P1001=40）如何设置V20操作面板启动后以恒定频率运行操作面板上的绿色按键作为启动方法一：P700=1P1000=1P1040=期望的运行频率（例如启动后希望恒定运行于40Hz，设置P1040=40）方法二：P700=1P1000=3P1020=1P1001=期望的运行频率（例如启动后希望恒定运行于40Hz，设置P1001=40）固定频率调速固定频率，也称为多段速，就是设置参数P1000=3的条件下，用开关量端子选择固定频率的组合，实现电机多段速度运行。

西门子变频器V20 操作手册CH西门子变频器V20操作手册一、产品简介采用优化的脉宽调制（PWM）技术，实现高效的电能转换和低谐波干扰。

支持多种控制模式，如标量控制、PID控制、USS控制和MODBUS RTU控制等。

配备基本操作面板（BOP），可实现本地参数设置、状态显示和故障诊断等功能。

提供多种通信接口，如RS485、USB和Modbus等，方便与上位机或者其他设备进行数据交换。

具有多种保护功能，如过流、过压、欠压、过热、过载、短路等，保障设备安全可靠运行。

具有节能功能，如自动转矩监测和自动睡眠唤醒等，可根据负载情况自动调节输出功率，降低能耗。

二、产品规格V20变频器分为五个尺寸（FSA-FSE），功率范围从0.12 kW到30 kW，电压等级为230 V或者400 V。

具体的产品规格如下表所示：---尺寸 ---功率范围 ---电压 ---宽度（mm） ---高度（mm） ---深度（mm） ---分量（kg） -------:--: ---:------: ---:--: ---:--------: ---:--------: ---:--------: ---:--------: -------FSA ---0.12-0.75 kW ---230 V ---68 ---142 ---108 ---0.6 -------FSB ---0.37-2.2 kW ---400 V ---68 ---142 ---108 ---0.6 -------FSAC ---1.1-1.5 kW ---230 V ---73 ---173 ---155 ---1.3 -------FSAD ---2.2-3.0 kW ---230 V ---73 ---173 ---155 ---1.3 -------FSC ---3.0-4.0 kW ---400 V ---100 ---230 ---173 ---2.5 -------FSD ---5.5 kW ---400 V ---100 ---230 ---173 ---2.5 -------FSE ---7.5-15 kW ---400 V ---140 ---300 ---237 ---6 ----三、产品安装安装位置应避免阳光直射、高温、高湿、震动、腐蚀性气体和导电性粉尘等不利环境。

V20调试步骤
第一步：工厂复位P0010 = 30 P0970 = 1（此步骤在变频器参数设置混乱后可使参数初始化）
第二步：快速调试（此步骤设定电机额定电流电压等）
设置电机电流电压等
第三步：设定变频器启动命令源：
第四步：（结束快速调试并确认变频器识别）第五步：DI端子设置
DO端子设置：
AI端子设置
其中P0756用来确定模拟量输入类型:
AO端子设置：
AO端子的信号类型取决于硬件接线，如果是电压信号（0-10v）设置P0778=0，p0780=10即可。

第六步：
李哥：具体你也可以看看我给你发的两本手册，都是中文的，很全面，一个是恒压供水的调节射手，一个是v20的操作手册。

遇到问题再沟通。

西门子变频器V20 操作手册CH西门子变频器V20操作手册1. 产品简介紧凑的尺寸，节省空间和成本简单的安装和调试，无需专业知识灵便的控制方式，支持多种通信协议高效的能耗优化，降低运行成本可靠的保护功能，提高设备寿命2. 安装要求2.1 安全提示变频器内部存在高压危（wei）险，请勿在通电状态下打开或者触摸变频器。

变频器输出电压可能高于输入电压，请勿在输出端接触裸露的导线或者端子。

变频器运行时会产生热量，请保持足够的散热空间和通风条件。

变频器可能会产生电磁干扰，请使用屏蔽电缆并接地。

变频器参数设置错误或者修改参数设置可能导致机器误操作，造成人员伤害或者设备损坏，请防止恶意访问参数设置，并采取适当措施应对可能的误操作。

2.2 安装位置和方式环境温度在-10℃到+50℃之间，相对湿度不超过95%无尘埃、油雾、腐蚀性气体、爆炸性气体等污染物无强烈的震动或者冲击海拔高度不超过1000米，否则需要降低额定功率安装距离不超过100米，否则需要增加输出滤波器或者输出电抗根据不同的功率段和电压等级，变频器有不同的尺寸和钻孔图，请参考[《V20产品样本》](^4^)中的相关数据。

1. 在控制柜内或者墙壁上钻孔，并使用螺钉固定变频器。

2.连接输入电源线、输出机电线、接地线和控制线到变频器的相应端子上。

3. 检查接线是否正确和坚固，无短路或者接地故障。

4. 关闭输入电源开关，并打开变频器的前盖。

5. 按下变频器上的电源开关，检查显示屏是否正常显示。

6. 关闭变频器的前盖，并打开输入电源开关。

3. 参数设置和调试使用变频器上的基本操作面板（BOP）使用外部按钮或者开关使用摹拟量或者数字量信号使用通信协议（如USS或者MODBUS RTU）根据不同的控制方式，可以选择不同的连接宏（connection macro），以简化参数设置。

连接宏是一组预设的参数值，用于实现常见的控制功能。

变频器提供了12种连接宏，分别为Cn000到Cn011，具体的功能描述和接线示意图，请参考[《V20入门指南》](^5^)中的相关内容。

西门子变频器V20 操作手册CH西门子变频器V20操作手册一、产品简介低成本，高性价比简单的安装和调试多种控制模式和接口节能功能和保护功能可选的操作面板和通讯模块二、产品规格西门子变频器V20的主要技术参数如下：电源电压：单相 200 V 至 240 V 或三相 380 V 至 480 V 额定功率：0.12 kW 至 30 kW额定电流：0.6 A 至 62 A输出频率范围：0 Hz 至 550 Hz控制方式：V/f 控制或 V/f 线性控制谐波抑制：内置直流电抗器或可选的输出滤波器冷却方式：自然风冷或强制风冷保护等级：IP20 或 IP21环境温度：-10 °C 至 +50 °C环境湿度：5% 至 95%，无凝露三、产品安装壁挂式安装：将变频器直接固定在墙壁或其他平面上，要求安装空间充足，通风良好，无强烈的震动和电磁干扰。

穿墙式安装：将变频器的散热部分穿过控制柜的后壁，使之暴露在外部空气中，要求控制柜后壁有适当的开孔，且能承受变频器的重量。

遵守变频器的最小间隙要求，以保证散热效果。

使用合适的螺钉和垫片固定变频器，以防止松动和脱落。

避免在阳光直射或高温高湿的环境中安装变频器，以防止老化和损坏。

避免在有易燃易爆物质或有腐蚀性气体的环境中安装变频器，以防止引发火灾或事故。

四、产品接线标准接线：按照变频器上标注的端子符号连接电源线、电机线、接地线和控制线，不需要修改任何参数设置。

宏接线：根据不同的控制需求选择预设的连接宏，在变频器上选择相应的端子连接电源线、电机线、接地线和控制线，只需要修改少量的参数设置。

自定义接线：根据自己的控制需求自由配置变频器的端子功能，连接电源线、电机线、接地线和控制线，需要修改较多的参数设置。

使用符合规格的导线和端子，以保证接触可靠和安全。

按照正确的极性和顺序连接导线，以防止短路和损坏。

使用合适的扭矩拧紧端子螺钉，以防止松动和过热。

使用合适的绝缘和固定材料，以防止触电和松脱。

7.2参数列表参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别r0002 变频器状态- - - - - U16 2 显示变频器的实际状态。

0 调试模式（P0010 ≠ 0）1 变频器就绪2 变频器故障激活3 变频器正在启动（仅在直流母线预充电时可见）4 变频器正在运行5 正在停车（斜坡下降）6 变频器禁止P0003 用户访问级别0 - 4 1 U, T - - U16 1 定义参数集的用户访问级别。

0 用户自定义参数列表 - 更多详情见P00131 标准：允许访问常用参数2 扩展：允许扩展访问，例如，访问变频器I/O功能3 专家：仅供专家使用4 维修：仅供经授权的维修人员使用，有密码保护P0004 参数过滤0 - 22 0 U, T - - U16 1 按照功能性对参数进行过滤，以便更有针对性地进行调试。

0 所有参数2 变频器3 电机5 工艺应用/装置7 命令、二进制I/O8 模拟量输入及模拟量输出10 设定值通道/ RFG12 变频器特征13 电机控制19 电机识别20 通讯21 报警/故障/监控参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别22 工艺控制器P0007 背景光延时0 - 2000 0 U, T - - U16 3 定义操作面板显示屏的背景光关闭延时，即如果没有任何按键操作，则经过这一延时之后背景光关闭。

0 背景光常亮1 - 2000 背景光关闭之前的延时秒数P0010 调试参数0 - 30 0 T - - U16 1 对参数进行过滤，从而可以只选择与特定功能组相关的部分参数。

0 就绪1 快速调试2 变频器29 下载30 出厂设置相关性：变频器运行前需复位为0.P0003（用户访问级别）也可定义访问的参数类型。

说明：∙P0010 = 1设P0010 = 1可以非常快速而简便地调试变频器。

此时只能看到重要的参数（例如：P0304、P0305等）。

必须逐一输入这些参数的值。

西门子V20变频器的固定频率（直接选择）参数设置西门子变频器V20由端子控制，DI1为启动/停止命令，DI2选择固定频率值1，DI3选择固定频率值2，DI4选择固定频率值3，当DI2，DI3和DI4中大于等于两个被激活时，频率给定值为其对应的固定频率之和。

参数设置如下：P0700[0]=2：命令源为端子控制P1000[0]=3：速度给定为固定频率给定P1016[0]=1：固定频率方式为直接选择P0701[0]=1：DI1的功能为ON/OFF1P0702[0]=15：DI2的功能为固定频率选择位0P0703[0]=16：DI3的功能为固定频率选择位1P0704[0]=17：DI4的功能为固定频率选择位2P1001[0]=5.00：固定频率1的值为5HzP1002[0]=15.00：固定频率2的值为15HzP1003[0]=25.00：固定频率3的值为25Hz另有通过BICO连接的方法实现同样功能，参数设置如下：P0700[0]=2：命令源为端子控制P1000[0]=3：速度给定为固定频率给定P1016[0]=1：固定频率方式为直接选择P0701[0]=99：使能DI1的BICO参数功能P0702[0]=99：使能DI2的BICO参数功能P0703[0]=99：使能DI3的BICO参数功能P0704[0]=99：使能DI4的BICO参数功能P0840[0]=722.0：ON/OFF1功能选择为DI1P1020[0]=722.1：固定频率选择位0功能选择为DI2P1021[0]=722.2：固定频率选择位1功能选择为DI3P1022[0]=722.3：固定频率选择位2功能选择为DI4P1001[0]=5.00：固定频率1的值为5HzP1002[0]=15.00：固定频率2的值为15HzP1003[0]=25.00：固定频率3的值为25Hz按照上述参数设置后，触发DI2，DI3和DI4，根据3个DI的不同组合得到对应的频率给定，如下表所示：西门子变频器代理：/霍尼韦尔控制元器件：/。

西门子V20变频器以固定频率正反转设置方法参数功能工厂缺省值目标设定值描述操作说明书页码0用户自定义参数列表 - 更多详情见P00131 标准：允许访问常用参数2 扩展：允许扩展访问，例如，访问变频器 I/O 功能3 专家：仅供专家使用4 维修：仅供经授权的维修人员使用，有密码保护0 ：就绪1 ：快速调试2 ：变频器29 ：下载30 ：出厂设置0 ：出厂默认设置1 ：操作面板（键盘）2 ：端子5 ：RS485 上的USS/MODBUS 0 ：禁止数字量输入1 ：ON/OFF12 ：ON 反转/OFF13 ：OFF2 - 按惯性自由停车4 ：OFF3 - 快速斜坡下降停车5 ：ON/OFF2 命令9 ：故障确认10：正向点动11 ：反向点动12：反转13 ：MOP （电动电位计）升速（增加频率）14： MOP 降速（减小频率）15 ：固定频率选择器位 016 ：固定频率选择器位 117 ：固定频率选择器位 218 ：固定频率选择器位 322 ：快速停车命令源 123 ：快速停车命令源 224 ：快速停车超驰25 ：直流制动使能27： PID 使能29 ：外部跳闸33 ：禁止附加频率设定值99 ：BICO 参数设置使能P702数字量输入2 的功能02详见P701功能描述第240页P703数字量输入3的功能915详见P701功能描述第240页P704数字量输入4的功能150详见P701功能描述第240页P705数字量输入5的功能160详见P701功能描述第240页P706数字量输入6的功能17详见P701功能描述第240页0 ：无主设定值1 ：MOP 设定值2 ：模拟量设定值 13 ：固定频率5 ：RS485 上的 USS/MODBUS 7 ：模拟量设定值210：无主设定值 + MOP 设定值11 ：MOP 设定值 + MOP 设定值12 ：模拟量设定值 1 + MOP 设定值13 ：固定频率 + MOP 设定值15： RS485 上的 USS/MODBUS 通讯＋ MOP 设定值17 ：模拟量设定值2 + MOP 设定值20：无主设定值 + 模拟量设定值 121：MOP 设定值 + 模拟量设定值 122：模拟量设定值 1 + 模拟量设定值123：固定频率 + 模拟量设定值 125： RS485 上的 USS/MODBUS 通讯 + 模拟量设定值 127：模拟量设定值2 + 模拟量设定值130 ：无主设定值+ 固定频率31 ：MOP 设定值 + 固定频率32 ：模拟量设定值 1 + 固定频率33 ：固定频率 + 固定频率35： RS485 上的 USS/MODBUS 通讯 + 固定频率37 ：模拟量设定值2 + 固定频率50：无主设定值 + RS485 上的 USS/MODBUS 通讯第266页31频率设定值选择P1000第208页调试参数P001021选择命令源P700第239页1数字量输入1 的功能P701第239页3P00031第207页西门子V20变频器参数设置方法（以固定频率正反转控制）用户访问级别51： MOP 设定值 + RS485 上的 USS/MODBUS 通讯52 ：模拟量设定值1 + RS485 上的USS/MODBUS 通讯53：固定频率＋RS485 上的 USS/MODBUS 通讯55：RS485 上的USS/MODBUS 通讯+ RS485 上的USS/MODBUS 通讯57：模拟量设定值 2 + RS485 上的USS/MODBUS 通讯70 ：无主设定值+ 模拟量设定值271 ：MOP 设定值 + 模拟量设定值272：模拟量设定值 1 + 模拟量设定值 273 ：固定频率 + 模拟量设定值275 ：RS485 上的 USS/MODBUS 通讯 + 模拟量设定值 277：模拟量设定值2 + 模拟量设定值2P1001固定频率1 [Hz]10自定义第268页0：允许反向1 ：禁止反向P1120斜坡上升时间[s]102第279页P1121斜坡下降时间[s]102第279页参数操作说明书页码P100第227页P304第228页P305P307P308P309P310P311参数功能工厂缺省值目标设定值描述操作说明书页码P0003用户访问级别11上一页已描述第207页P0010调试参数030上一页已描述第208页0 ：禁止1 ：参数复位(所有参数（不包括用户默认设置）复位至默认值。
