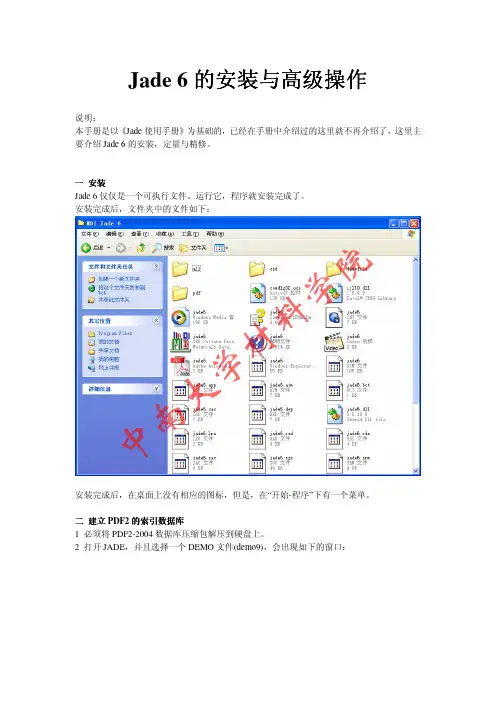

Jade6 操作与应用-详解

再来看 Display 页：
院
学
点 R%右边的下拉箭头，会看到：
料
R%——精修误差 Pies——定量分析的饼形图
材
学 Bars——定量分析的柱形图
FWHM——半峰宽，只有选这个时，下面才可以选择 Size,Strain, Size&strain 做晶粒尺寸和
微应变计算。
大
南
中
现在来看 Report 命令 这里可以打印，保存，显示精修结果。直接给出报告，可以同时包括晶胞参数，晶粒尺寸， 微应变，物相含量。
6) 有时会选择 Brindley correction 来校正。
7) 定量分析主要依赖强度值，正确的制样方法和慢速的扫描是获得准确强度的手段。
8) 样品中的不同物相存在明显的晶粒大小差异时会导致较大误差，建议使用 WPF 方法。
4 WPF 精修(实例与说明) WPF 精修是结构精修，按 Rietveld 方法精修，但不完全是这样，没有结构的物相也可以参 与定量计算和晶粒尺寸和微应变的精修。 1) 打开 DEMO9 并做好物相检索。 2) 选择 Options-WPF Refine
下面是报告中关于定量的一节： Quantitative Analysis:
Quartz low - Si O2 ................ Wt%=45.6 (1.2) [rir=3.82(0%)] Calcite - synthetic - Ca (C O3) ... Wt%=24.7 (0.8) [rir=2.79(0%)] Corundum - Al2 O3 ................. Wt%=18.1 (0.8) [rir=0.95(0%)] Dolomite - Ca Mg (C O3)2 .......... Wt%=11.5 (0.7) [rir=1.87(0%)]

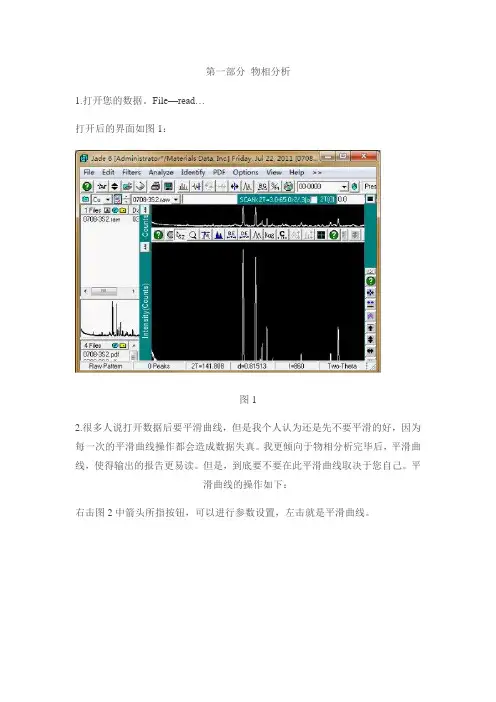

第一部分物相分析1.打开您的数据。

File—read…打开后的界面如图1：图12.很多人说打开数据后要平滑曲线，但是我个人认为还是先不要平滑的好，因为每一次的平滑曲线操作都会造成数据失真。

我更倾向于物相分析完毕后，平滑曲线，使得输出的报告更易读。

但是，到底要不要在此平滑曲线取决于您自己。

平滑曲线的操作如下：右击图2中箭头所指按钮，可以进行参数设置，左击就是平滑曲线。

图23.物相分析。

一般的，物相分析要至少分3轮进行，这样才能把所有的物相找出来。

这3轮分别命名为大海捞针、单峰分析、指定元素分析。

首先左击按钮寻峰。

（1）“大海捞针”物相分析：右击图3箭头所指按钮，出现图4所示标签。

在General 选项里，首先勾选上左侧的所有的库，去掉右侧所有的对勾，其他设置如图4所示，最后左击ok。

图3图4完成上述步骤，出现图5所示界面。

显示了矿物名称、化学式、FOM值、PDF-#、RIR等内容。

矿物的排序是按FOM值由小到大排列的，FOM值越小，表示存在这种矿物的可能性越大（但不绝对）。

当鼠标左击到一个矿物时，在X衍射图谱显示栏会显示蓝色的线，选择与X衍射图谱拟合最好的矿物，然后在矿物名称前面勾选，表示你认为存在此矿物（如图6）。

注意：选择矿物时，要尽量选取有RIR值的矿物，否则后面的定量工作将不能继续。

图5图6（2）单峰分析：完成大海捞针后，可能还有峰没有对上，此时要用此法。

在大海捞针的基础上，左击图7方框内的按钮，然后按照图8内标明的步骤操作。

然后重复大海捞针的操作（与大海捞针不同的是，此时系统只选择与你选中的峰对应的物相）。

图7图8（3）指定元素分析：完成大海捞针、单峰分析后，可能有些矿物还没有分析出来，用此法。

右击图9箭头所指按钮，出现图10所示标签。

在General选项里，在图10所示的地方勾选，出现图11。

选择你认为自己样品可能存在的元素，点ok。

回到图10所示，再点ok。

接下来又是选择物相了，方法同上，不再赘述。

MDI Jade使用手册X射线衍射实验操作指导黄继武编中南大学2006年6月E-mail:huangjw@Telephone:0731-*******QQ：406089079写在前面X射线衍射技术在材料、化工、物理、矿物、地质等学科越来越受到重视，由于现代X射线衍射实验技术的不断完善、数据处理之自动化程度越来越高，受到研究者的欢迎。

本手册编写之目的，是为了培养大材料学科之学生的实验动手能力、科研参与能力、数据处理能力、对现代衍射仪实验方法的理解和运用能力。

因此，文中多以材料研究中的实际问题为例。

本手册完全凭个人使用经验编写，文中的表达方法、遣词用句完全凭个人喜好。

由于Jade版本不同，操作界面也有不同，某些功能在低版本中无法看到，而低版本中的某些功能不知什么原因被删除。

无法全部顾及，编写时主要参照了MDI Jade 5.0版和6.5版。

因此，文中图片可能是前者也可能是后者中的截图，使用时注意。

本手册只介绍了本人认为有必要介绍的内容，那些简单的操作未作介绍。

由于本人水平有限，文中必然存在各种错误，使用此手册者若能及时将问题反映回来，就是对本人劳动的最大肯定和最高回报。

联系方式欢迎使用下面所列之任何一种。

感谢理学北京事务所的苗荣先生和上海事务所的潘力先生的指导。

黄继武2006年5月18日于中南大学E-mail:huangjw@Telephone:0731-*******QQ：406089079目录进入Jade (1)读入文件 (2)设置文本文件格式 (4)基本功能操作 (9)基本显示操作 (14)PDF卡片索引的建立 (15)物相检索 (16)PDF卡片查找 (20)寻峰 (22)RIR方法计算物相质量分数 (24)计算结晶化度 (26)打印预览 (28)图谱拟合 (29)制作仪器半高宽补正曲线 (31)计算晶粒大小及微观应变 (33)角度补正曲线的制作 (36)计算点阵常数 (37)计算已知结构的衍射谱 (39)计算残余应力 (40)多谱显示 (44)多谱拟合 (46)计算RIR (49)后记 (50)进入Jade下面是一个简单的例子，开始我们的讲解：1 在开始菜单或桌面上找到“MDI Jade”图标，双击，一个简单的启动页面过后，就进入到Jade的主窗口。

打印/预览：鼠标左键点击，直接打印当前窗口中的图谱，右键点击，则显
示“预览”窗口。
寻峰：自动标记衍射峰位置、强度、高度等数据。寻峰后，常常有误标，
需要用手动寻峰方式来删除或添加峰标记。鼠标左键点击某处，增加一个标 记，右键则删除一个标记，按住左键不放可移动峰位置。寻峰后，可查看寻 峰报告（Report-Peak search peport）。
物相检索：鼠标单击此按钮，开始检索样品中的物相，一般鼠标右键单击此按 钮，出现一个对话框，对检索参数进行设置，物相检索在“物相检索”一节中 作详细介绍。 PDF 卡片查找：操作方法与 S/M 查似，只是不对图谱进行比较，而是显示满 足检索条件的全部物相列表。 其它弹出菜单：当用鼠标右键点击放大窗口的空白位置时，会弹出菜单，有三 种菜单可能弹出，其中有一个是删除菜单，是最有用的，可以删除部分图层。
样品成份的限定
在化学元素选定时，有三种选择，即“不可能”、“Possible(可能)”和 “Required elements (一定存在)”。 特点： （1） 缩小了程序的搜索范围，限定条件越严格，检索出来的物相可能越正确。 （2） 限定元素时，原则上一次限定的元素不超过 4个。对于矿物样品例外。 （3） 此方法一般能将剩余相都检索出来。如果检索尚未全部完成，即还有多 余的衍射线未检定出相应的相来，可逐步减少元素个数，重复上面的步骤，或 按某些元素的组合，尝试一些化合物的存在。（如某样品中可能存在 Al,Sn,O, Ag 等元素，可尝是否存在 Sn-O 化合物，此时元素限定为 Sn和 O，暂时去掉 其它元素。） （4） 反复改变限定条件，程序会给出不同的检索结果。
Edit菜单
}复制图片
复制数据
Preferences命令打开一个对话框，在这里可 以设置显示、仪器、报告和个性化的参数。
