乙烯共聚物

丙烯乙烯共聚物分子式

丙烯乙烯共聚物分子式是C5H8，它是一种合成材料，具有广泛的应用。以下是关于丙烯乙烯共聚物的一段描述。

丙烯乙烯共聚物是一种由丙烯和乙烯共聚而成的高分子材料。丙烯和乙烯是两种常见的烯烃类化合物，它们通过聚合反应结合在一起，形成了丙烯乙烯共聚物。丙烯乙烯共聚物具有良好的物理性质和化学稳定性，因此在工业和日常生活中有着广泛的应用。

丙烯乙烯共聚物具有高强度和高韧性，因此常被用于制造各种塑料制品，如塑料容器、塑料管道和塑料包装材料等。由于其优良的耐热性和耐寒性，丙烯乙烯共聚物也被广泛应用于汽车、电子产品和建筑材料等领域。此外，丙烯乙烯共聚物还可以用于制造纤维材料，如服装和织物等。

丙烯乙烯共聚物具有良好的可塑性和可加工性，可以通过热塑性加工方法塑造成各种形状。它可以通过注塑、挤出和吹塑等工艺制成不同形状和尺寸的制品。丙烯乙烯共聚物还可以与其他材料进行复合，以获得更好的性能和特性。

丙烯乙烯共聚物是一种重要的合成材料，具有广泛的应用领域。它的优良性能和多样化的加工方法使其成为工业生产和日常生活中不可或缺的材料之一。通过不断的研究和创新，丙烯乙烯共聚物在未来的应用领域中将继续发挥重要作用。

EVA 是乙烯-醋酸乙烯共聚物（Ethylene-Vinyl AcetateCopolymers），俗称橡皮

胶。一般醋酸乙烯（VA）含量在5%～40%。与聚乙烯相比，EVA由于在分子链

中引入了醋酸乙烯单体，从而降低了高结晶度，提高了柔韧性、抗冲击性、填料相溶性和热密封性能。具有柔软、弹性好、耐化学腐蚀等性能，这三款坐垫中，EVA坐垫手感最为柔软，单片弹性最好。

XPE 化学交联聚乙烯泡沫（IXPE/XPE）材料（卷材）是以低密度聚乙烯（LDPE）

与乙烯—醋酸乙烯共聚物（EVA）为主要原料，添加发泡剂AC等多种化工原料，经混合、加工、发泡等系列加工工艺生产出来的一种具有优异的物理机械性能、

外观漂亮、手感舒适、热加工性好的高档半孔型泡沫材料。 XPE ，又称半孔泡沫垫，其强度、韧性和抗拉力都比闭孔泡沫材料(如EVA)好

了许多；并且，XPE还具有无毒、无味、耐药品性、耐油、耐酸、耐卤及其他

各类化学药品的性能。 半孔泡沫材料拒水性不如闭孔材料，所以在生产XPE坐垫防潮垫时，工艺上通

常使用高温僵化结皮工艺，以增强防水性。这种通过结皮工艺的坐垫，不仅增强

了美观性、拒水性，而且也提高了韧性。测试中两款XPE 坐垫强度、韧性和抗

卷曲柔韧度都较EVA坐垫高。 测试中红黑相间的XPE坐垫，使用发泡30—45倍XPE材料制作。而XPE低发

泡坐垫发泡倍数为20~30倍，倍数越低，其性能指标越佳。而且，此款低发泡XPE坐垫采用了花纹结皮工艺，增强了抗撕拉性，从实际评测结果看，低发泡

XPE坐垫柔韧度、手感、抗撕拉性能最好。

EVA橡塑

EVA即乙烯－醋酸乙烯共聚物（也称乙烯－乙酸乙烯共聚物），是由乙烯（E）

和乙酸（VA）共聚而制得，英文名称为Ethylene Vinyl Acetate，简称EVA。 EVA发泡板材大量应用于生活中每一个角落，人们的生活已经与EVA制品密不可分了。大体上的应用范围：EVA颜色片材、EVA中底、EVA.PE高发泡、EVA MODEL片材、EVA阻燃发泡、EVA玩具礼品、EVA体育用品、EVA各类垫片。

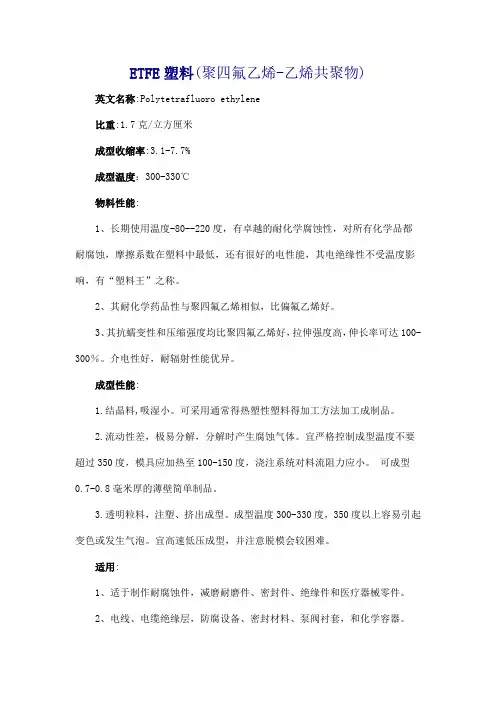

ETFE塑料(聚四氟乙烯-乙烯共聚物)

英文名称:Polytetrafluoro ethylene

比重:1.7克/立方厘米

成型收缩率:3.1-7.7%

成型温度：300-330℃

物料性能:

1、长期使用温度-80--220度，有卓越的耐化学腐蚀性，对所有化学品都耐腐蚀，摩擦系数在塑料中最低，还有很好的电性能，其电绝缘性不受温度影响，有“塑料王”之称。

2、其耐化学药品性与聚四氟乙烯相似，比偏氟乙烯好。

3、其抗蠕变性和压缩强度均比聚四氟乙烯好，拉伸强度高，伸长率可达100-300％。介电性好，耐辐射性能优异。

成型性能:

1.结晶料,吸湿小。可采用通常得热塑性塑料得加工方法加工成制品。

2.流动性差，极易分解，分解时产生腐蚀气体。宜严格控制成型温度不要超过350度，模具应加热至100-150度，浇注系统对料流阻力应小。 可成型0.7-0.8毫米厚的薄壁简单制品。

3.透明粒料，注塑、挤出成型。成型温度300-330度，350度以上容易引起变色或发生气泡。宜高速低压成型，并注意脱模会较困难。

适用:

1、适于制作耐腐蚀件，减磨耐磨件、密封件、绝缘件和医疗器械零件。

2、电线、电缆绝缘层，防腐设备、密封材料、泵阀衬套，和化学容器。

乙烯-乙烯醇共聚物(EVOH)性能及用途

发布日期:2006-11-29 8:40:00 2046人次浏览 【 双击鼠标滚屏 】

EVOH共聚物是这样制取的：首先是乙烯和醋酸乙烯共聚，然后是水解该共聚物得到乙烯-乙烯醇。因此，仍然保留了高度的阻隔作用，而且在防潮和加工性能方面有明显改善。从性质上来说，EVOH共聚物是高度结晶体，它的性质主要取决于其共聚单体的相对浓度。一般地说，当乙烯含量增加时，气体阻隔性能下降，防潮性能改进，且树脂更易于加工。

EVOH树脂的最显著特点是其对气体的阻隔作用。它被用在包装结构中，通过防止氧气的渗入来提高香味和质量的保留程度。在使用充气包装技术中，EVOH树脂有效地保留了用来保护产品的二氧化碳或氮气。由于在EVOH树脂的分子结构中存在着羟基，EVOH树脂具有亲水性和吸湿性。当吸附湿气后，气体的阻隔性能会受到影响。但是，阻隔层中的湿含量可以精心地控制，使用多层技术将如聚烯烃等强隔湿树脂把EVOH树脂层包裹起来，可以做到这一点。

耐油

EVOH树脂也具有很强的耐油性和耐有机溶剂性能。在68°F下浸入各种溶剂和油中1年后，重量增加的百分数为：对环己烷、二甲苯、石油醚、苯和丙酮等溶剂为0％，对乙二醇为2．3％，对甲醇为 12． 2％，对色拉油为 0． 1％。

热／机械性能

EVOH树脂具有高的机械强度、弹性、表面硬度，耐磨性和耐气候性，并且有强的抗静电性。EVOH薄膜具有高光泽和低雾度，因而高度透明。EVOH树脂是所有商用强阻隔树脂中，热稳定性最高的树脂，这一性质使加工中产生的废料的可以再生和再利用，再生料中含有多达20％以上的EVOH。

加工

在多层结构中使用EVOH提供隔层有三种基本方法，它们是：共挤出结构。EVOH树脂同聚烯烃或聚酚胺结合形成构架。EVOH薄膜层压到其它基质上，或用其它材料作涂层。用EVOH树脂作各种基质或单层容器的涂层。不需要特殊改变，就可容易地在传统制造设备上进行加工。利用商用设备，EVOH树脂适用于下列加工中：单层或多层薄膜挤出；片材和型材共挤出；共挤出吹塑；共挤出涂层；层压（或叠层）和注塑。含有EVOH树脂构架或EVOH薄膜的二次加工如热成型、真空成型和印刷等都很容易进行。同其它聚合物一样，EVOH树脂可通过过热来改性。
