建筑给排水培训课件
一、课程简介
建筑给排水是指建筑物内部的供水、排水系统，它是建筑物的重要组成部分。本课程将介绍建筑给排水的基本原理、设计方法、施工要点等内容，以帮助学员了解建筑给排水系统的构成和运行原理，并具备一定的设计、施工能力。
二、课程目标
通过本课程的学习，学员将能够：
• 掌握建筑给排水系统的基本组成和功能；
• 理解建筑给排水系统的设计原理和方法；
• 学会建筑给排水系统的施工要点和技术要求；
• 掌握常见建筑给排水问题的解决方法。 三、课程内容
本课程包括以下几个部分：
1. 建筑给水系统
• 建筑给水系统的基本组成和功能；
• 建筑给水系统的设计原理和方法；
• 建筑给水系统的管材选择和安装方法；
• 建筑给水系统的水质要求和水处理方法。
2. 建筑排水系统
• 建筑排水系统的基本组成和功能；
• 建筑排水系统的设计原理和方法；
• 建筑排水系统的管材选择和安装方法；
• 建筑排水系统的排污标准和处理方法。 3. 建筑雨水利用系统
• 建筑雨水利用系统的基本组成和功能；
• 建筑雨水利用系统的设计原理和方法；
• 建筑雨水利用系统的设备选择和安装方法；
• 建筑雨水利用系统的维护和管理要点。
4. 建筑给排水系统的施工要点
• 建筑给排水系统施工的工具和材料；
• 建筑给排水系统施工的程序和方法；
• 建筑给排水系统施工的质量控制要点；
• 建筑给排水系统施工中的常见问题和解决方法。
四、课程材料与工具
学员需要准备以下材料与工具：
• 课程讲义和教材； • 笔记本电脑或平板电脑；
• 笔和纸；
• 视频播放器。
五、学习方式
本课程采用面授和实践相结合的学习方式。课程内容主要通过讲解、演示和实验等形式进行，学员需要积极参与并完成相关实践任务。
六、考核与证书
学员参加本课程的考核，主要包括平时评价和课程结业考试。通过考核并达到合格标准的学员将获得建筑给排水培训课程结业证书。

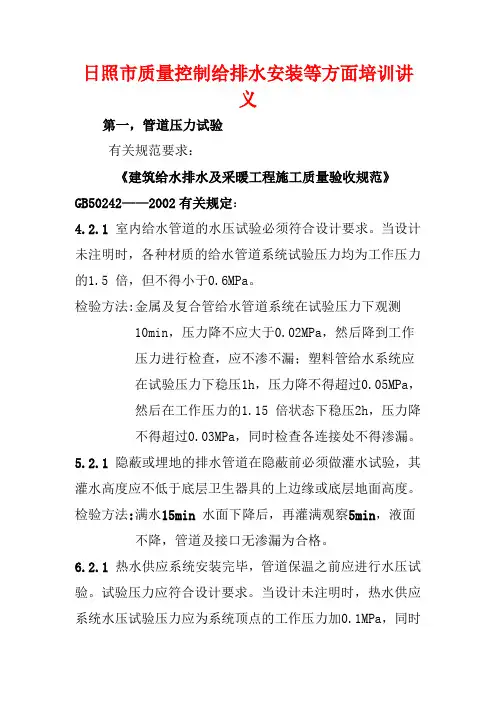

日照市质量控制给排水安装等方面培训讲义
第一，管道压力试验
有关规范要求：
《建筑给水排水及采暖工程施工质量验收规范》GB50242——2002有关规定：
4.2.1 室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5 倍，但不得小于0.6MPa。
检验方法:金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1.15 倍状态下稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。
5.2.1 隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。
检验方法:满水15min 水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。
6.2.1 热水供应系统安装完毕，管道保温之前应进行水压试验。试验压力应符合设计要求。当设计未注明时，热水供应系统水压试验压力应为系统顶点的工作压力加0.1MPa，同时在系统顶点的试验压力不小于0.3MPa。
检验方法:钢管或复合管道系统试验压力下10min 内压力降不大于0.02MPa，然后降至工作压力检查，压力应不降，且不渗不漏；塑料管道系统在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力1.15 倍状态下稳压2h，压力降不得超过0.03MPa，连接处不得渗漏。
7.2.2 卫生器具交工前应做满水和通水试验。
检验方法:满水后各连接件不渗不漏；通水试验给、排水畅通。
8.3.1 散热器组对后，以及整组出厂的散热器在安装之前应作水压试验。试验压力如设计无要求时应为工作压力的1.5
倍，但不小于0.6MPa。
检验方法:试验时间为2～3min，压力不降且不渗不漏。
给排水系统学习培训课件
教学内容：
本节课我们将学习给排水系统的基本概念和组成。教材的章节为《城市给排水工程》。详细内容包括：
1. 给水系统的组成：水源、给水管道、给水设备等。
2. 排水系统的组成：排水管道、污水泵站、污水处理厂等。
3. 给水排水系统的运行原理和流程。
教学目标：
1. 学生能理解给排水系统的概念和组成。
2. 学生能掌握给排水系统的运行原理和流程。
3. 学生能够运用所学知识分析和解决给排水系统相关问题。
教学难点与重点：
难点：给排水系统的运行原理和流程。
重点：给水系统的组成和排水系统的组成。
教具与学具准备：
教具：PPT、黑板、粉笔。
学具：教材《城市给排水工程》、笔记本、笔。
教学过程：
1. 实践情景引入：通过播放一段城市给排水系统的运行视频，让学生了解给排水系统在日常生活中的应用。
2. 教材内容讲解：
a. 给水系统的组成：水源、给水管道、给水设备等。
b. 排水系统的组成：排水管道、污水泵站、污水处理厂等。 c. 给水排水系统的运行原理和流程。
3. 例题讲解：以一个实际的城市给排水系统为例，讲解其运行原理和流程。
4. 随堂练习：让学生根据所学的给排水系统知识，分析并解答一些实际问题。
5. 板书设计：
给水系统：
水源 → 给水管道 → 给水设备
排水系统：
排水管道 → 污水泵站 → 污水处理厂
6. 作业设计：
a. 请简述给水系统的组成。
b. 请简述排水系统的组成。
c. 请解释给水排水系统的运行原理和流程。
课后反思及拓展延伸：
通过本节课的学习，学生应该能够理解并掌握给排水系统的概念、组成、运行原理和流程。在课后，学生可以通过查阅相关资料，深入了解给排水系统在城市发展中的作用，以及如何优化给排水系统以提高城市生活质量。同时，教师也应对教学过程中可能出现的问题进行反思，以便更好地改进教学方法。
给排水安全培训教材
一、引言
在现代社会，给排水系统是城市基础设施的重要组成部分，确保了人们的日常生活顺畅进行。然而，由于人为原因或技术问题，给排水系统可能存在各种潜在的安全隐患。为了保障公众生活和财产的安全，给排水安全培训变得至关重要。本教材旨在向从业人员介绍给排水系统的基本原理和安全管理要点，以提高其对给排水安全的认识与掌握。
二、给排水系统基础知识
1. 给水系统
1.1 给水源和水源处理
1.2 给水管网和配水设备
1.3 给水设备及其工作原理
1.4 给水水质监测与管理
2. 排水系统
2.1 雨水排放系统
2.2 污水排放系统
2.3 排水设备及其工作原理
2.4 排水管网和处理设备 三、给排水安全管理
1. 给排水设备的选择与维护
1.1 设备选择与采购注意事项
1.2 定期巡检和保养
1.3 设备故障的处理方法
2. 应急预案与事故处理
2.1 给排水系统事故类型及其应对策略
2.2 应急预案的制定和演练
2.3 事故调查与教训总结
3. 安全意识与培训
3.1 给排水安全意识的重要性
3.2 安全培训的内容与形式
3.3 培训效果评估与持续改进
四、案例分析
1. 给水系统事故案例分析
1.1 给水管道破裂导致水压过高
1.2 供水设备故障引发供水中断 2. 排水系统事故案例分析
2.1 污水泵站故障引起污水倒灌
2.2 雨水排放系统堵塞引发城市内涝
五、结语
本教材通过介绍给排水系统的基本原理、安全管理要点以及案例分析，希望能够提升从业人员对给排水安全的认识与应对能力。只有不断加强培训和安全意识，才能确保给排水系统的正常运行和公众的生命财产安全。希望本教材对广大从业人员有所帮助，并引起社会对给排水安全的重视。
