给排水系统培训讲义

给排水课件培训一、引言给排水工程是城市基础设施的重要组成部分，关系到国计民生和社会经济的可持续发展。

为了提高给排水工程的建设和管理水平，我国政府高度重视给排水技术的培训和教育。

本课件旨在为广大给排水从业人员提供系统的培训，帮助他们掌握给排水工程的基本知识、设计原理、施工技术和管理方法，为我国给排水事业的发展贡献力量。

二、给排水工程概述1.给排水工程的定义与分类给排水工程是指为满足城市和乡村居民生活、工业生产、环境保护等需求，对水资源进行有效利用、处理和排放的一系列工程。

根据功能不同，给排水工程可分为供水工程、排水工程、污水处理工程等。

2.给排水工程的重要性给排水工程是保障人民生活、促进经济发展、维护生态环境的重要基础设施。

合理的给排水工程规划、设计、施工和管理，有助于提高水资源利用效率，保障水环境安全，促进社会经济可持续发展。

3.给排水工程的发展历程我国给排水工程的发展经历了从无到有、从简单到复杂的过程。

随着城市化进程的加快，给排水工程在规模、技术和管理方面取得了显著成果，但仍存在一定的挑战和问题。

三、给排水工程设计原理1.给水工程设计原理给水工程设计原理主要包括水源选择、水处理工艺、输配水系统、水质监测等方面。

设计过程中需充分考虑水源地保护、水质安全、水量供需平衡等因素，确保供水工程的稳定、高效运行。

2.排水工程设计原理排水工程设计原理主要包括排水体制、管网布局、污水处理设施、雨水利用等方面。

设计过程中需充分考虑城市地形、地貌、气候等因素，确保排水工程的合理、有效运行。

四、给排水工程施工技术1.给水工程施工技术给水工程施工技术主要包括水源地开发、水处理设施建设、输配水管道敷设、自动化控制系统安装等方面。

施工过程中需严格按照设计图纸、规范和标准进行，确保工程质量。

2.排水工程施工技术排水工程施工技术主要包括管网敷设、污水处理设施建设、雨水收集与利用等方面。

施工过程中需充分考虑施工环境、地质条件、施工工艺等因素，确保排水工程的顺利进行。

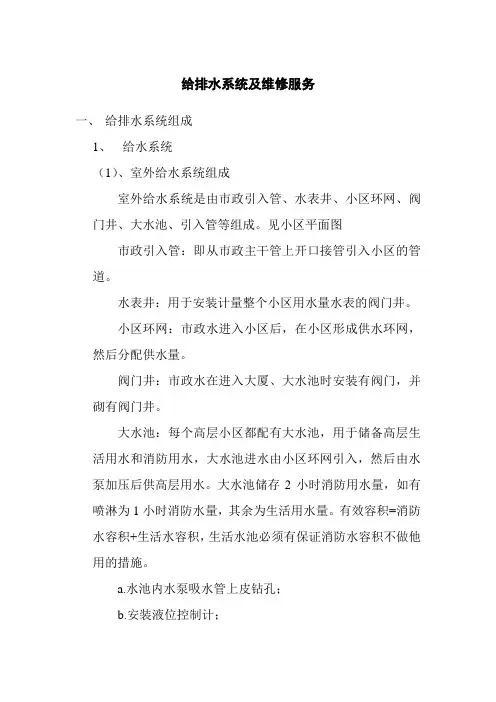

给排水系统及维修服务一、给排水系统组成1、给水系统（1）、室外给水系统组成室外给水系统是由市政引入管、水表井、小区环网、阀门井、大水池、引入管等组成。

见小区平面图市政引入管：即从市政主干管上开口接管引入小区的管道。

水表井：用于安装计量整个小区用水量水表的阀门井。

小区环网：市政水进入小区后，在小区形成供水环网，然后分配供水量。

阀门井：市政水在进入大厦、大水池时安装有阀门，并砌有阀门井。

大水池：每个高层小区都配有大水池，用于储备高层生活用水和消防用水，大水池进水由小区环网引入，然后由水泵加压后供高层用水。

大水池储存2小时消防用水量，如有喷淋为1小时消防水量，其余为生活用水量。

有效容积=消防水容积+生活水容积，生活水池必须有保证消防水容积不做他用的措施。

a.水池内水泵吸水管上皮钻孔；b.安装液位控制计；引入管：由小区环网引入到大厦的低层，供大厦低层市政用水。

(2)、室内给水系统组成室内给水系统包括水泵、给水主管、水箱、分配支管、进户管、分户表等。

a.水泵：将大水池的生活水加压后送至屋顶水箱。

b.给水主管：经水泵加压后的水经主管送到水箱，上有闸阀、止回阀、液压阀等。

c.水箱：水箱一般在顶层，储存10分钟的消防水量，其余为生活水量，一般为40立方米，其中消防水量为18立方米。

d.分配支管：水箱水经分配支管送到每户，上有过滤器、闸阀、减压阀等。

e.进户管：从分支管引出，分配到各家各户，管径一般为DN20-DN25。

f.分户水表：计量各家各户用水量的计量器具。

使用前由供水部门校验，并计量表底数。

g.户内卫生器具：户内卫生器具分为大便器、洗手盆、洗涤盆、浴盆、淋浴、水龙头等。

2、排水系统组成（1）、室外排水系统组成室外排水系统由化粪池、排水管道、排水井组成。

化粪池：从室内排出的生活污水汇集到化粪池进行消化、沉淀处理，处理后的污水流出化粪池，进入市政污水管道，排入市政污水处理设施。

化粪池构造如图污水管道：从室内排出的污水经管道和污水井流入化粪池。

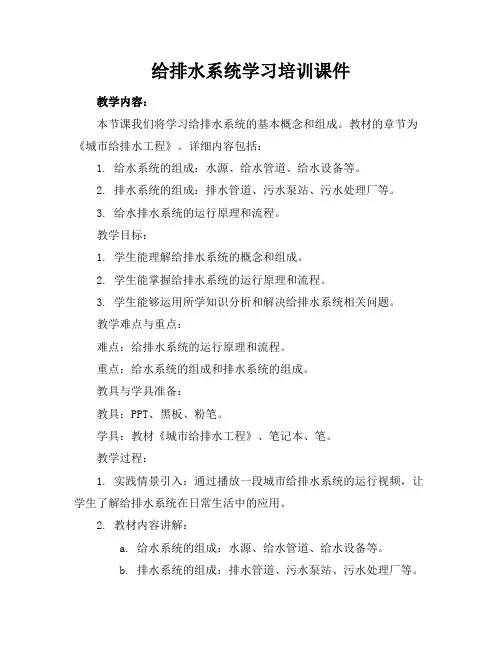

给排水系统学习培训课件教学内容：本节课我们将学习给排水系统的基本概念和组成。

教材的章节为《城市给排水工程》。

详细内容包括：1. 给水系统的组成：水源、给水管道、给水设备等。

2. 排水系统的组成：排水管道、污水泵站、污水处理厂等。

3. 给水排水系统的运行原理和流程。

教学目标：1. 学生能理解给排水系统的概念和组成。

2. 学生能掌握给排水系统的运行原理和流程。

3. 学生能够运用所学知识分析和解决给排水系统相关问题。

教学难点与重点：难点：给排水系统的运行原理和流程。

重点：给水系统的组成和排水系统的组成。

教具与学具准备：教具：PPT、黑板、粉笔。

学具：教材《城市给排水工程》、笔记本、笔。

教学过程：1. 实践情景引入：通过播放一段城市给排水系统的运行视频，让学生了解给排水系统在日常生活中的应用。

2. 教材内容讲解：a. 给水系统的组成：水源、给水管道、给水设备等。

b. 排水系统的组成：排水管道、污水泵站、污水处理厂等。

c. 给水排水系统的运行原理和流程。

3. 例题讲解：以一个实际的城市给排水系统为例，讲解其运行原理和流程。

4. 随堂练习：让学生根据所学的给排水系统知识，分析并解答一些实际问题。

5. 板书设计：给水系统：水源→ 给水管道→ 给水设备排水系统：排水管道→ 污水泵站→ 污水处理厂6. 作业设计：a. 请简述给水系统的组成。

b. 请简述排水系统的组成。

c. 请解释给水排水系统的运行原理和流程。

课后反思及拓展延伸：通过本节课的学习，学生应该能够理解并掌握给排水系统的概念、组成、运行原理和流程。

在课后，学生可以通过查阅相关资料，深入了解给排水系统在城市发展中的作用，以及如何优化给排水系统以提高城市生活质量。

同时，教师也应对教学过程中可能出现的问题进行反思，以便更好地改进教学方法。

重点和难点解析：1. 教学内容中的给排水系统的组成：给排水系统的组成是本节课的核心内容，学生需要理解并掌握给水系统的组成和排水系统的组成。

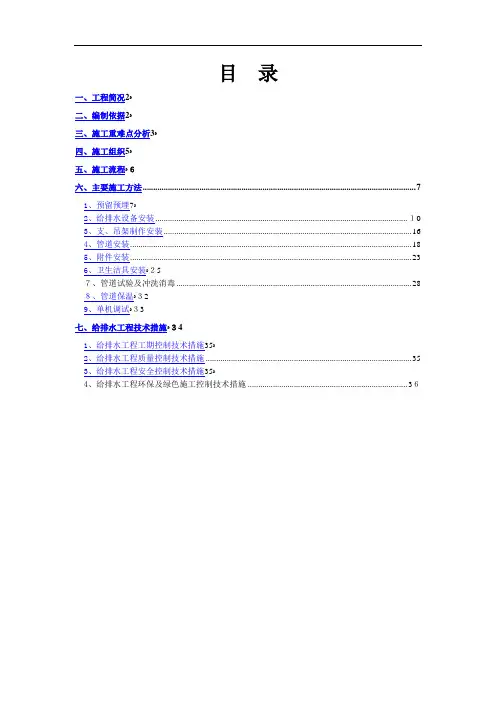

目录
一、工程简况2ﻩ
二、编制依据2ﻩ
三、施工重难点分析3ﻩ
四、施工组织5ﻩ
五、施工流程ﻩ６
六、主要施工方法 (7)
1、预留预埋7ﻩ
2、给排水设备安装........................................................................................................................ １0
3、支、吊架制作安装 (16)
4、管道安装 (18)
5、附件安装 (23)
6、卫生洁具安装ﻩ２5
７、管道试验及冲洗消毒 (28)
８、管道保温ﻩ３2
9、单机调试ﻩ３3
七、给排水工程技术措施ﻩ３4
1、给排水工程工期控制技术措施35ﻩ
2、给排水工程质量控制技术措施 (35)
3、给排水工程安全控制技术措施35ﻩ
4、给排水工程环保及绿色施工控制技术措施 ............................................................................ 3６
一、工程简况
生活给水系统、生活热水系统、中水系统、排水系统、雨水系统及消火栓系统等,各系统见表1-1所示。

表1-1 给排水工程施工各系统
二、编制依据。
