I / 16 有 线 电 视 系 统 方 案 II / 16

一. 概述 ··················································································· 1 1. 工程概况 ·········································································· 1 2. 系统概述 ·········································································· 1 二. 设计原则 ············································································· 2 三. 系统特点 ············································································· 2 四. 设计说明 ············································································· 3 1. 分配网络设计 ···································································· 3 2. 系统总体布局及网络拓扑结构 ·············································· 5 3. 网络系统频率划分 ······························································ 5 五. 系统设计方案说明 ································································· 6 1. 前端 ················································································ 6 2. 信号监视设备 ···································································· 6 3. 分配网络 ·········································································· 6 六. 系统主要设备介绍 ································································· 8 1. 放大器MW-BLE-L32 ··································· 错误!未定义书签。 2. 分支分配器 ······································································ 12 3. 用户终端盒MW-S02 ·························································· 13 1 / 16

一. 概述 1. 工程概况 本项目专门为北海检察院要求设计有线电视传输系统。本着经济合理、确保质量的原则，突出技术先进、安全可靠，以认真负责、科学严谨的态度，制定本方案。

2. 系统概述 近年来，随着数字技术、计算机技术、通信技术以及国际互联网技术的飞速发展，中国有线电视网络充分利用其带宽特性获得了空前发展的大好时机，正逐步向综合业务信息网的方向发展，中国有线电视网络的发展已形成了一个规模巨大的产业，成为国家的宝贵财富，随着数字电视的普及，数字电视信号的发展，有线电视网络必将在我国智能化建筑系统工程建设中担负着更加重要的作用。

有线电视系统是智能化系统工程所必不可少的一个子系统。为了使有线电视电视系统（CATV）工程的设计能确保系统稳定可靠运行，做到技术先进、经济合理、安全适用、确保质量，特依据有线电视系统设计的国家有关标准，结合以往工程设计及施工经验，提出有线电视信号接收系统设计方案。

我们在设计系统的技术参数满足《有线电视广播系统技术规范》的要求，并参照标书及图纸的部分要求，做到科学化、先进性、节省材料、合理配置、集中控制、器材选用世界上技术先进系列化强的名牌产品，并应具有严格的售后服务体系。

有线电视系统已成为当今社会人们生活的重要组成部分，人们通过电视了解信息、进行学习。该系统拥有一套设计合理、功能完备的有线电视接收系统，是体现整体档次，满足管理、生活需要必不可少的环节。

该系统设计的有线电视系统是集学习娱乐为一体的有线电视网络，按照目前2 / 16

系统的发展特点，系统设计为860MHz双向有线网络下行传输有线电视信号。 二. 设计原则  国家标准《30MHz-1GHz电视和声音信号的电缆分配系统》GBT6510-9X

 国家标准《有线电视广播系统技术规范》GB／T106-92

 国家标准《有线电视系统工程技术规范》GB50200-94

 国家标准《电视接收机确保与电缆分配系统兼容的技术要求》GB12323-90

 国家标准《工业企业通讯接地设计规范》GBJ79-85

 国家标准《工业电视系统工程设计规范》GBJ115-87

 国家标准《建筑物防雷设计规范》

 国家标准《有线电视管理暂行办法》

三. 系统特点 系统的先进性：前端做较小的改变就能达到升级的目的，从而保留系统的初期投资；

系统的成熟性：系统应选用性能、价格、技术成熟的品牌产品。最大限度地满足系统现在和未来发展的需要，确保实用可靠；

标准化：选用的设备应符合国际通用标准、以便在不同厂家、不同类型的产品之间实现互联；

系统的可靠性：系统设计中应根据其功能、重要性等分别采用不同品牌、不同厂家的产品分别使用、共同调试技术，确保系统的长期稳定运行。本系统建成开通以后，能24小时不间断运转。除人为原因或灾害外，不会发生全系统的故障停机； 3 / 16

经济性：在实现先进和可靠的前提下具有较高的性能价格比。本着质量第一的原则下，设备的选用应可靠、经久耐用，且价格合理、实用。操作简单、使用方便、易于维护。

四. 设计说明 1. 分配网络设计 1) 有线电视机房设在*****有线电视机房，将北海市有线电视信号电视机房内的前端处理后，通过放大器加铜缆的方式送达分配系统，通过同轴电缆传输至各个用户终端。

2) 传输系统频率范围为5-860MHz，楼内干线采用SYWV-75-7四屏蔽同轴电缆，楼内支线采用SYWV-75-5四屏蔽同轴电缆，用户线采用SYWV-75-5四屏蔽同轴电缆，防水防潮，寿命长，电气性能良好。

3) 系统输出电平:本系统为相邻频道传输，故用户电平应取64±5dBuV，但考虑到外界因素，可取到68±4dBuV。

4) 本系统按国家有线电视技术规范设计、施工、调试。系统设计主要控制载噪比C/N、互调比IM，交调比CM、复合3次差拍比CTB和终端电平几个主要指标。按照国家标准要求，系统指标为（在设计时我们留有1dB的预留）：

C/N≥53dB IM≥63dB CM≥54dB CTB≥57dB ● 本系统应属中小型系统，按照国家标准要求对系统指标分配如下： 项目 系统 C/N CM IM CTB 系数K dB 系数K dB 系数K dB 系数K dB

前端H 4/5 45 1/5 61 1/5 68.5 1/5 68 4 / 16

系统L 1/5 51 4/5 49 4/5 59.5 4/5 56 全系统 1 44 1 47 1 58 1 54 公式 44-10lgK 47-20lgK 58-15lgK 54-20lgK 在系统生成过程中各个环节按上表列出的数值进行控制。为了保证系统技术指标的优良，应对前端、干放、分配系统以及考虑到将来使用机上变换器后对系统指标的影响等因素进行合理的分配和设计。因多频道信号系统中，复合二次失真已成为不可忽略的因素，设计和指标分配时应考虑这一指标，CSO取54dB。考虑机上变换器对系统的影响，系统总指标留出1dB的余量。

● 系统指标计算公式： 1) 单个设备载噪比（C/N）dB=Si-FdB-2.4 2) 多级相同放大器接后指标（单位：dB） C/N=(Si-F-2.4)-10Cmi+2(Sot-So)-10Lgn CM=Cmi+2(Sot-So)-20Lgn CSO=CSOi+2(Sot-So)-15Lgn CTB=CTBi+2(Sot-So)-20Lgn 注：Si:输入电平 F:输出电平 Xi:单级器件指标 N:传送节目数 n:级连数 3) 系统指标叠加规律： 载噪比：C/N=-10LgΣ10-(C/N)i/10i 交调比：CM=-20LgΣ10-(C/N)i/20i 复合二阶差拍比：CSO=-15LgΣ10-(C/N)i/15i 复合三阶差拍比：CTB=-20LgΣ10-(C/N)i/20i ● 根据以上公式代入数据，指标结果如下表所示：

合集下载

有线电视系统设计方案四篇

有线电视系统设计方案四篇

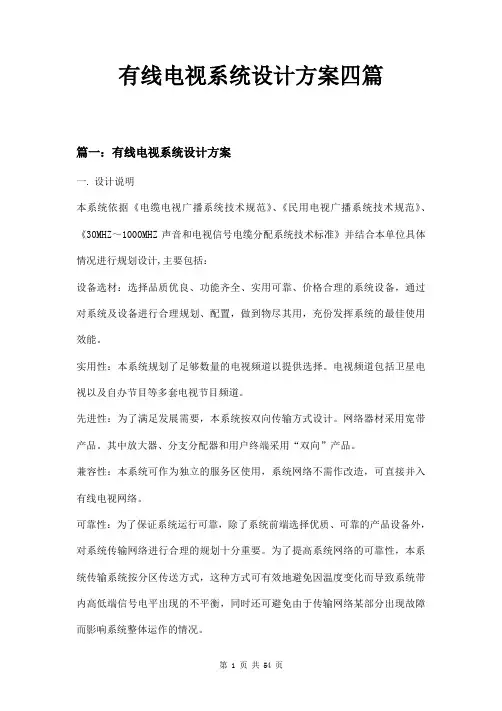

有线电视系统设计方案四篇篇一：有线电视系统设计方案一. 设计说明本系统依据《电缆电视广播系统技术规范》、《民用电视广播系统技术规范》、《30MHZ～1000MHZ声音和电视信号电缆分配系统技术标准》并结合本单位具体情况进行规划设计,主要包括：设备选材：选择品质优良、功能齐全、实用可靠、价格合理的系统设备，通过对系统及设备进行合理规划、配置，做到物尽其用，充份发挥系统的最佳使用效能。

实用性：本系统规划了足够数量的电视频道以提供选择。

电视频道包括卫星电视以及自办节目等多套电视节目频道。

先进性：为了满足发展需要，本系统按双向传输方式设计。

网络器材采用宽带产品。

其中放大器、分支分配器和用户终端采用“双向”产品。

兼容性：本系统可作为独立的服务区使用，系统网络不需作改造，可直接并入有线电视网络。

可靠性：为了保证系统运行可靠，除了系统前端选择优质、可靠的产品设备外，对系统传输网络进行合理的规划十分重要。

为了提高系统网络的可靠性，本系统传输系统按分区传送方式，这种方式可有效地避免因温度变化而导致系统带内高低端信号电平出现的不平衡，同时还可避免由于传输网络某部分出现故障而影响系统整体运作的情况。

二. 此外，本系统在整体布局、方便维护和操作等方面均作了综合的考虑。

三. 网络设计依据和标准：本系统网络设计依据《有线广播电视网络总体规划》设计。

系统标准按广电总局下发的标准执行。

主要标准如下：A、《30MHZ-1GHZ声音和电视信号电缆分配系统》（GB6510-86）B、《有线广播系统技术规范及电缆标准》（GY/T106-19XX）C、《有线电视系统工程技术规范》D、《有线广播电视网电缆分配网设计规范》E、《电缆分配网络施工工艺要求》F、《有线电视网络入网器材技术指标》G、《有线电视系统物理发泡聚乙烯绝缘同轴电缆入网技术条件和测量方法》H、《有线电视HFC系统技术规范》四. 系统规划1、节目源本系统电视节目包括卫星电视、自办节目两大类。

有线电视系统设计方案

有线电视系统设计方案

有线电视系统设计方案1. 介绍本文档旨在提供关于有线电视系统设计方案的详细说明。

此设计方案旨在满足客户对稳定、高质量有线电视服务的需求。

方案将包括以下几个主要部分：系统架构、硬件设备、接入技术、信号传输、用户接口等内容。

2. 系统架构有线电视系统的整体设计采用中心架构，包括以下基本组成部分：- 信源端：负责采集不同信源的电视节目信号，并将其转换为可传输的数字信号。

- 调制器：将数字信号转换为模拟信号，并调制为特定频段的信号。

- 头端设备：负责接收和整理来自不同调制器的模拟信号，并将其转发至用户端。

- 用户端设备：用户通过有线电视接收器接收和解调信号，进而获取电视节目。

3. 硬件设备本设计方案涉及的硬件设备包括但不限于以下几种：- 信源设备：采用专业的电视节目信号采集设备，确保高质量的信号获取。

- 调制器：通过先进的数字调制技术，将信号转换为模拟信号，并调制到特定频段。

- 头端设备：包括信号接收器、信号整理器、信号转发器等设备，确保信号传输的稳定性和高效性。

- 用户端设备：包括有线电视接收器、电视机等，用于接收和解调信号。

4. 接入技术为了满足用户对多样化、高清晰度电视节目的需求，本设计方案采用了以下接入技术：- 数字电视接入：实现对数字电视信号的接收和解调，提供更高质量的电视节目。

- IPTV接入：通过网络接入方式，将电视节目信号传输到用户终端，提供更多的节目选择，并支持互动功能。

5. 信号传输本设计方案的信号传输采用有线传输方式，确保信号传输的稳定性和可靠性。

信号传输路径包括信源端到调制器、调制器到头端设备和头端设备到用户端设备的传输。

6. 用户接口为了提供便捷的用户体验和操作方式，本设计方案提供以下用户接口：- 用于选台、切换频道的遥控器。

- 用于菜单导航和功能选择的电视机界面。

7. 总结在本文档中，我们介绍了一个有线电视系统的设计方案。

该方案旨在提供稳定、高质量的有线电视服务，满足用户对多样化、高清晰度电视节目的需求。

有线电视系统设计方案

有线电视系统设计方案

有线电视系统设计方案一、引言有线电视系统设计方案是为了满足用户需求并提供高质量的电视节目内容，使用户能够享受到丰富多样的电视娱乐和信息服务。

本文将介绍一个完整的有线电视系统设计方案，包括系统架构、信号传输、内容分发和用户终端等方面。

二、系统架构1. 总体架构有线电视系统采用分布式架构，包括总控中心、传输网和用户终端。

总控中心负责节目的采集、编码、内容分发和系统监控等功能，传输网负责信号的传输，用户终端负责接收和解码电视信号。

2. 总控中心总控中心由服务器、编码设备、流媒体服务器等组成。

服务器用于存储和管理节目内容，编码设备负责对节目进行压缩编码，流媒体服务器负责将节目流发送到传输网上。

3. 传输网传输网由光纤、同轴电缆和配线箱等组成。

光纤用于长距离传输，同轴电缆用于短距离传输，配线箱用于接入用户终端。

4. 用户终端用户终端包括机顶盒、电视机和配件等。

机顶盒用于接收和解码电视信号，电视机用于显示电视节目，配件用于提供用户互动服务。

三、信号传输1. 信号源采集信号源采集包括卫星接收、有线节目源和自制节目等。

卫星接收需要安装卫星天线并利用卫星接收器接收信号，有线节目源直接从运营商获取，自制节目则需要配备专用的摄像设备。

2. 信号传输方式有线电视系统采用混合传输方式，即光纤和同轴电缆相结合。

光纤用于长距离传输，同轴电缆用于短距离传输，以保证信号传输的稳定性和高质量。

3. 信号处理信号处理包括信号调制、编码和封装等。

信号调制将数字信号转换成模拟信号，编码将信号进行压缩编码以减小传输带宽，封装将信号打包成数据流进行传输。

四、内容分发1. 节目管理节目管理包括节目采集、编辑、制作和存储等。

节目采集负责从信号源中采集节目内容，编辑负责对节目内容进行剪辑和整理，制作负责对节目进行特效和字幕等处理，存储负责将节目保存到服务器中。

2. 节目分发节目分发采用流媒体技术，将节目内容分发到用户终端。

流媒体服务器通过组播的方式将节目流发送到传输网上，并通过广播控制协议将节目信息传给用户终端。

有线电视系统方案

有线电视系统方案

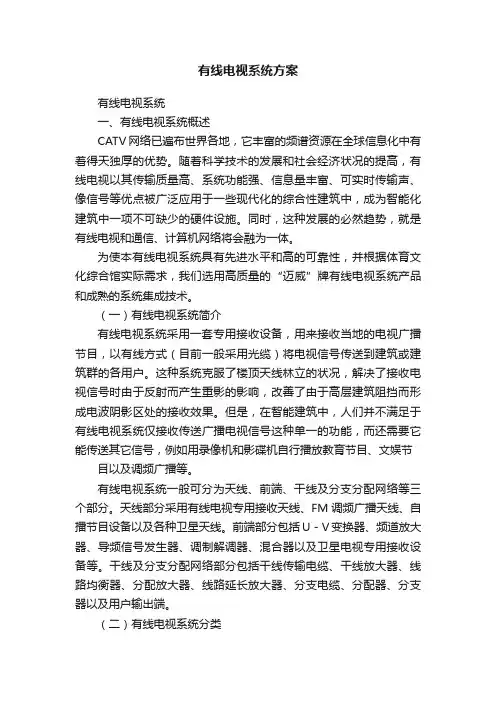

有线电视系统方案有线电视系统一、有线电视系统概述CATV网络已遍布世界各地，它丰富的频谱资源在全球信息化中有着得天独厚的优势。
