——教学资料参考参考范本——【初中教育】最新九年级物理下学期培优作业11苏科版word版______年______月______日____________________部门一、选择题（36）1．下列符号中不属于用电器的是 （ ）2．绝不允许用电线把电源的两极直接连接起来，是因为（ ） A ．有触电的危险 B ．电路中没有电流C ．电流太小会损坏电源D ．电流太大会损坏电源3．家庭里照明用的电灯是并联的，下列情况可作判断依据的是（ ）Ａ．闭合开关，电灯会发光Ｂ．熄灭任何一只电灯，都不会影响其它电灯亮与灭Ｃ．断开开关，电灯会熄灭Ｄ．只有把接线情况整理清楚，才能进行判断4．在下图的四个电路图中，开关S 闭合后，能使小灯泡L1和L2都发光的图是 （ ）5．马路上的路灯总是一齐亮，一齐灭．如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是 （ ） A ．串联的 B ．并联的C ． 可能是串联的，也可能是并联的D ．不能确定是何种连接方式6．如图所示，下列电路中，开关同时控制电灯和电铃的是 （ ）题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 答案L 2L 1SL 2 L 1S L 2L 1SL 2L 1S7．日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是（）A．串联的 B．可能是串联也可能是并联的C．并联的 D．电灯与插座间是串联的，其它用电器是并联的8.在日常生活中，人们常说“开灯”、“关灯”，其物理含义是：（ )A．开灯是指断开开关，关灯是指闭合开关 B．开灯和关灯都是指闭合开关C．开灯是指闭合开关，关灯是指断开开关 D．开灯和关灯都是指断开开关9．下图左边是小明连接的实物电路，他连接这个电路依据的电路图是右图中的（ )10．如右图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断() A．灯L1短路 B．灯L2短路C．灯L1断路D．灯L2断路11．如图所示，只闭合开关S时，两灯均不亮，同时闭合开关S和S1时，灯L1亮，L2不亮，电路可能出现的故障是（）A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路12．如图所示的电路中，正确的是（）13、如图所示电路，以下说法正确的是( ) A．只接通S2灯亮，电铃响B．只接通S1灯亮，电铃响C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响14．下列家用电器，在正常工作时，哪一种通过的电流最大?( )．A．电视机 B．普通日光灯C．家用电风扇 D．家用电熨斗15．关于电流表的使用，下列说法中不正确的是（）A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B．电流表要并联在被测电路中C．当电路中的电流不估计时，要用试触的方法来选定合适的量程D．绝不允许不经过用电器把电流表接线柱接到电源的两极上16．某学生使用电流表时，根据电路中的待测电流，应选用0～0．6A 的量程，但误将“-”和“3”两接线柱接入电路．这样做的结果是（）A．指针摆动角度大 B．指针摆动角度小，读数更准确C．指针摆动角度小，会损坏电表 D．指针摆动角度小，读数不精确17．如右图所示，当开关S闭合时，将发生的现象是（）A．灯可能被烧坏 B．电流表可能被烧坏C．灯和电流表都可能被烧坏 D．不发生任何事故18．下列说法中，错误的是（）A．绝对不允许直接把导线接在电源两极上B．连接电路时，开关必须处在断开状态，检查后再闭合C．开关在电路中必须接在电源正极和用电器之间，才能控制用电器D．一个开关控制两只灯泡，无法确定它们怎样连接二、填空题（30分）1．电灯、电铃、电风扇、电视机等用电来工作的设备都叫．2．不论电路是简单的还是复杂的，组成电路总离不开、、和这四种元件．在电路中提供电能的是，消耗电能的是，输送电能的是，控制电能输送的是．3．用元件符号表示电路元件连接情况的图叫做．4．干电池和蓄电池都是利用变化来供电的．从能量转化角度，它们工作时把能转化为能，蓄电池充电时把能转化为能．5．电路接通时，电路中就有电流，接通的电路叫．电路断开时，线路中无电流，断开的电路叫．导线直接接在电源两极上，电流不经过用电器的电路叫．6．要想电路中得到持续的电流，必须满足两个条件；第一，；第二，．7．电流表的使用规则是：（1）电流表应与被测电路联；（2）连接电流表时，应让电流从接线柱流进，从接线柱流出；（3）被电路中的电流不要超过电流表的；（4）绝不允许不经过用电器而把电流表直接连到上．否则，会因过大，而损坏．8．测量电流时，在不能预先估计被测电流大小的情况下，要先用法来确定电流表的量程．具体做法是：先选用量程把表的一个接线柱接入电路，再拿电路的一个线头电流表的另一接线柱．若表的指针不超过量程就固定接好；若表的指针指示偏小，说明在小量程范围内，则再改用量程进行测量．三．实验与设计：1．指出下列电路图的错误：（6分）①②③2．根据图1各图下面电流值的大小，在电流表上画出接线柱并标明电流的方向．(8分)3．根据图2实物，在右图线框内画出对应的电路图．（4分）4．如图3所示的电路，这时灯L1，灯L2．（填“不发光”或“发光”）灯L1和L2是联．在图中电流流过的导线上标出电流方向，并在右图框内画出相应的电路图．（5分）5．如图4所示的某段电路中，A、B、C、D、E是四个接线柱．A接电源的负极，E接电源的正极．（8分）（1）用导线连接A、B，则电流通过灯，它们是联的；（2）用导线只连接C、D，则电流通过灯，它们是联的．6．按图5所示的电路，在右画线框内出相应的电路图．（3分）。

【2019最新】九年级物理下学期培优作业2（无答案）苏科版一、选择题：（每题2分，共40分）1．关于家庭电路和安全用电，下列说法正确的是（）A．家庭电路中的熔丝熔断，一定是发生了短路B．家用电能表上的示数显示了家庭用电的总功率C．家庭电路中的熔丝可以用铁丝代替D．家用电器的金属外壳应该用导线接地2．发现电线着火，首先应该（）A．找电工处理 B．用水扑灭C．用剪刀切断电源 D．拉下开关切断电源3．关于家庭电路与安全用电，下列说法正确的是（）A．家庭电路中各用电器间是串联关系B．家用电器的金属外壳应该用导线接地C．电热毯的电阻丝断了，将电阻丝的两个断头接上后还可以安全使用D．人的双脚站在绝缘体上时，一只手接触火线另一只手同时接触零线不会触电4．以下做法符合安全用电常识的是（）A．用湿布擦抹插座B．电灯开关接在火线上C．三孔插座的接地线接在自来水管上D．用绝缘层老化开裂的电线连接电5．下列说法中，不符合．．．安全用电要求的是（）A．三孔插座的中间插孔必须接地B．更换或维修用电器时应该切断电源C．尽量不同时使用多个大功率用电器D．为了方便，可以抓住导线拉出插座上的插头6.如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定（）A. L1灯头接线处断路B. L1灯头接线处短路C. L2灯头接线处断路D. L2灯头接线处短路7.下列四组物质中，都属于绝缘材料的是：（）A．水银、玻璃、油 B．玻璃、石墨、纯净的水C．塑料、橡胶、陶瓷 D．干木柴、陶瓷、海水8.下列四个电路中与右边实物电路图对应的是9．下面的几种叙述中，哪一种是并联电路的特征？A B CDA．电路中每一处的电流都相等 B．电路中任何一处断开都会引起断路C．各条支路上的电压都相等 D．电路上各部分电压之和等于总电压10. 在图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是11．如图，某同学在做电学实验时不慎将电压表和电流表位置对换．若开关闭合其后果是A．两表会被烧坏B．两表不会被烧坏C．电压表不会被烧坏,但无示数D．电压表不会被烧坏,电流表可能被烧坏12．如图，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A＝0.5A，I B＝0.3A，I C＝0.2A，在表格中记录数据后，下一步首先应该做的是A、整理器材，结束实验B、换用不同规格的小灯泡，再测出几组电流值C、分析数据，得出结论D、换用电流表的另一量程，再测出一组电流值13.如图，电源电压保持不变．当闭合S1、断开S2时，电流表的示数为0.2A；当S1、S2都闭合时，电流表的示数为0.8A．则R1:R2为A.1:3B.3:lC.2:3D.3:214．在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别为A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8V15．在图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是A．L1亮度不变，电流表示数变小B．L1亮度不变，电流表示数不变C．L1变亮，电流表示数不变D．L1变亮，电流表示数变小16．如图所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针由明显偏转，该电路的故障可能时A.电流表坏了或未接B.从a经灯L1到b的电路中有断路C.灯L2灯丝烧断或灯座未接通D.电流表和灯L1、L2都坏了17.如图，L是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是A.a为电流表，b为电压表，c 为电流表B.a为电压表，b为电压表，c 为电流表C.a为电流表，b为电流表，c 为电压表D.a为电流表，b为电流表，c为电流18. 小刚用图所示电路探究“一段电路中电流跟电阻的关系”．在此实验过程中，当A、B 两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数19.右图是一种自动测定油箱内油面高度的装置．弯月形的电阻R与金属滑片P构成一个滑动变阻器．金属滑片P是杠杆的一端．下列说法正确的是A．该电路中油量表既可用电流表改装，也可用电压表改装B．油面升高，滑动变阻器接入电路中的电阻减小C．R0和R在电路中是并联的D．电路中的电流越小，油量表指示油面的高度值越大20．如图，电源电压为6V，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，现用电压表进行检测，量出A、B两点间的电压为0，B、C两点间电压为6V，造成开路原因可能是A.电源接触不良B.开关接触不良C.乙灯接触不良或灯丝断了D.甲灯接触不良或灯丝断了二、填空题：（每空2分，共40分）21．家庭电路的火线与零线之间的电压为_______V，考虑到用电安全，家庭电路中一般还接有________线，防止发生人员触电事故，照明电灯与控制开关之间应该______（选填“串联”或“并联”），同时还要让控制开关接在_______．22．家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是______联；家庭电路中的火线和零线可以用____________来辨别。

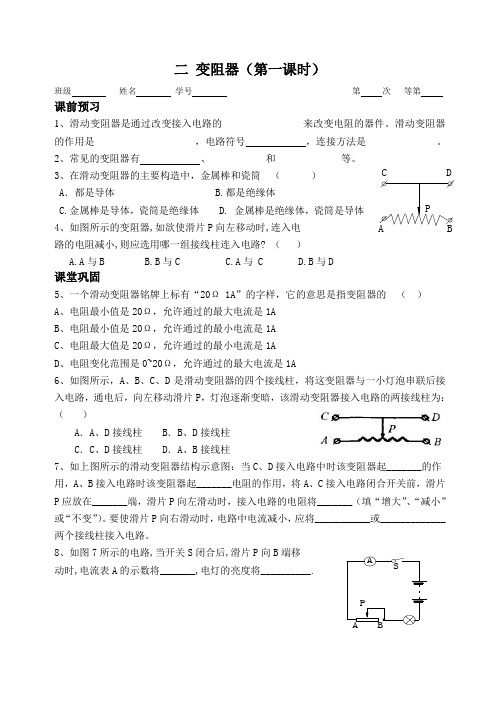

班级 姓名 学号 课前预习1、滑动变阻器是通过改变接入电路的的作用是____________________2、常见的变阻器有 、3A ．都是导体 B.C.金属棒是导体，瓷筒是绝缘体 D. 4、如图所示的变阻器,如欲使滑片P 路的电阻减小, A.A 与B B.B 与C C.A 课堂巩固5、一个滑动变阻器铭牌上标有“20Ω 1A ”的字样，它的意思是指变阻器的 （ ）A 、电阻最小值是20Ω，允许通过的最大电流是1AB 、电阻最小值是20Ω，允许通过的最小电流是1AC 、电阻最大值是20Ω，允许通过的最小电流是1AD 、电阻变化范围是0~20Ω，允许通过的最大电流是1A6、如图所示，A 、B 、C 、D 是滑动变阻器的四个接线柱，将这变阻器与一小灯泡串联后接入电路，通电后，向左移动滑片P ，灯泡逐渐变暗，该滑动变阻器接入电路的两接线柱为：（ ）A ．A 、D 接线柱B ．B 、D 接线柱C ．C 、D 接线柱 D ．A 、B 接线柱7、如上图所示的滑动变阻器结构示意图：当C 、D 用，A 、B 接入电路时该变阻器起_______电阻的作用，将A 、C P 应放在_______端，滑片P 向左滑动时，接入电路的电阻将或“不变”）。

要使滑片P 向右滑动时，电路中电流减小，应将两个接线柱接入电路。

8、如图7所示的电路,当开关S 闭合后,滑片P 向B 端移动时,电流表A 的示数将_______,电灯的亮度将__________.A B C DP A V9、如图所示的电路中，闭合开关S 后，当P 向左移时要使灯泡变亮，则M 与______接线柱相连，闭合开关S 前，滑片P 应置于_________（选填“A ”或“B ”）端。

10、如图所示，当滑动变阻器滑片向右移动时，电流表示数和电压表示数的变化情况是（ ）A ．电流表示数变小，电压表示数变小B ．电流表示数变小，电压表示数不变C ．电流表示数变大，电压表示数不变D ．电流表示数变小，电压表示数变大 11、小宇同学想自制一个滑线变阻器，在他的手头上有同规格的铁丝和锰铜丝供他选择，那么他应该选择什么做变阻器的电阻丝？为什么？如图组装好电路后，要使灯泡亮些，导线夹应向哪边移动？为什么？12、下图为用滑动变阻器改变灯泡电流大小实验所用的器材.用笔画线作导线,将所有元件连接起来,要求：滑动变阻器滑片向右滑动时,电流表示数变小， 灯泡变暗。

九年级下册物理培优作业21．关于家庭电路和安全用电，下列说法正确的是 （ ）A ．家庭电路中的熔丝熔断，一定是发生了短路B ．家用电能表上的示数显示了家庭用电的总功率C ．家庭电路中的熔丝可以用铁丝代替D ．家用电器的金属外壳应该用导线接地2．发现电线着火，首先应该 （ ）A ．找电工处理B ．用水扑灭C ．用剪刀切断电源D ．拉下开关切断电源3．关于家庭电路与安全用电，下列说法正确的是 （ ）A ．家庭电路中各用电器间是串联关系B ．家用电器的金属外壳应该用导线接地C ．电热毯的电阻丝断了，将电阻丝的两个断头接上后还可以安全使用D ．人的双脚站在绝缘体上时，一只手接触火线另一只手同时接触零线不会触电4．以下做法符合安全用电常识的是 （）A ．用湿布擦抹插座B ．电灯开关接在火线上C ．三孔插座的接地线接在自来水管上 D．用绝缘层老化开裂的电线连接电5．下列说法中，不符合．．．安全用电要求的是 （ ） A ．三孔插座的中间插孔必须接地 B ．更换或维修用电器时应该切断电源C ．尽量不同时使用多个大功率用电器D ．为了方便，可以抓住导线拉出插座上的插头6.如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W ”的灯泡L 0．当只闭合开关S 、S 1时，灯泡L 0和L 1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S 、S 2时，灯泡L 0正常发光，L 2不发光．由此可以确定 （ ）A. L 1灯头接线处断路B. L 1灯头接线处短路C. L 2灯头接线处断路D. L 2灯头接线处短路7.下列四组物质中，都属于绝缘材料的是：（ ）A ．水银、玻璃、油B ．玻璃、石墨、纯净的水C ．塑料、橡胶、陶瓷D ．干木柴、陶瓷、海水8. 下列四个电路中与右边实物电路图对应的是9．下面的几种叙述中，哪一种是并联电路的特征？ A ．电路中每一处的电流都相等 B ．电路中任何一处断开都会引起断路C ．各条支路上的电压都相等D ．电路上各部分电压之和等于总电压10. 在图所示的电路中，闭合开关S ，能用电压表测量L 1两端电压的正确电路是A B CD11．如图，某同学在做电学实验时不慎将电压表和电流表位置对换．若开关闭合其后果是A．两表会被烧坏B．两表不会被烧坏C．电压表不会被烧坏,但无示数D．电压表不会被烧坏,电流表可能被烧坏12．如图，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A＝0.5A，I B＝0.3A，I C＝0.2A，在表格中记录数据后，下一步首先应该做的是A、整理器材，结束实验B、换用不同规格的小灯泡，再测出几组电流值C、分析数据，得出结论D、换用电流表的另一量程，再测出一组电流值13.如图，电源电压保持不变．当闭合S1、断开S2时，电流表的示数为0.2A；当S1、S2都闭合时，电流表的示数为0.8A．则R1:R2为A.1:3B.3:lC.2:3D.3:214．在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别为A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8V15．在图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是A．L1亮度不变，电流表示数变小B．L1亮度不变，电流表示数不变C．L1变亮，电流表示数不变D．L1变亮，电流表示数变小16．如图所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针由明显偏转，该电路的故障可能时A.电流表坏了或未接B.从a经灯L1到b的电路中有断路C.灯L2灯丝烧断或灯座未接通D.电流表和灯L1、L2都坏了17.如图，L是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是A.a为电流表，b为电压表，c为电流表B.a为电压表，b为电压表，c为电流表C.a为电流表，b为电流表，c为电压表D.a为电流表，b为电流表，c为电流18. 小刚用图所示电路探究“一段电路中电流跟电阻的关系”．在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数19.右图是一种自动测定油箱内油面高度的装置．弯月形的电阻R与金属滑片P构成一个滑动变阻器．金属滑片P 是杠杆的一端．下列说法正确的是A ．该电路中油量表既可用电流表改装，也可用电压表改装B ．油面升高，滑动变阻器接入电路中的电阻减小C ．R 0和R 在电路中是并联的D ．电路中的电流越小，油量表指示油面的高度值越大20．如图，电源电压为6V ，甲、乙灯泡规格相同，当闭合开关S 后，两灯都不亮，现用电压表进行检测，量出 A 、B 两点间的电压为0，B 、C 两点间电压为6V ，造成开路原因可能是A.电源接触不良B.开关接触不良C.乙灯接触不良或灯丝断了D.甲灯接触不良或灯丝断了二、填空题：（每空2分，共40分）21．家庭电路的火线与零线之间的电压为_______V ，考虑到用电安全，家庭电路中一般还接有________线，防止发生人员触电事故，照明电灯与控制开关之间应该______（选填“串联”或“并联”），同时还要让控制开关接在_______．22．家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是______联；家庭电路中的火线和零线可以用____________来辨别。

2019-2020年九年级物理下册 电功和电热 苏科版本专题为电功和电热，知识掌握基本要求：知道电功率的物理意义；能求出用电器的实际功率和额定功率；会用“伏安法”测用电器的电功率；会读出电能表示数；能运用电能的有关公式求电能；了解电能和其它能的转化；能够正确画出家庭电路的电路图；知道家庭电路中电流过大原因；掌握安全用电常识；会进行电路故障的判断分析．中考命题热点：会求用电器的实际功率及额定功率；测用电器的电功率的实验；会求电流通过用电器所消耗的电能；识别电能与其它能量间的转化等；家庭电路中用电器正确连接；会判断电路故障及生活用电中的电能计算．练习测试一、填空题1．小兰的奶奶觉得家里的电褥子太热了，小兰就把电褥子的电阻线截掉一小段，这样电褥子在使用时就 热了．(填“不”或“更”)．2．某家用电能表上标有“220V 10A 3000R ／kWh ”字样，当家中用电器全部工作时，电能表1min 转了60转，由此可估算出该家所有用电器的总功率为 W ；若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加 W 以下的用电器．3．把标有“6V 3W ”和“6V 6W ”的两盏电灯串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两端的电压应为 V ，两灯消耗的实际总功率为 W ．4．如图13-1所示，已知电源电压保持4.5V 不变，电压表量程0～3V ，滑动变阻器R 的最大阻值20Ω，小灯泡L 标有“2.5V1.25W ”的字样. 闭合开关后，当小灯泡正常发光时，它的阻值为 Ω，滑动变阻器接入电路的阻值为 Ω.若小灯泡的电阻不变，在此电路中小灯泡工作时的最小功率为 W.5．小明家中有40W 日光灯5盏，25W 白炽灯4盏，100W 彩电、1200W 空调、700W 电饭锅、1000W 电水壶各一只，他应选择额定电流等于或稍大于 A 的熔丝接在进户线上．目前我市已实行新的分时电价政策，8∶00到21∶00电价为0.55元／度，其余时间电价为0.30元／度，若他家平均每天用电水壶烧水1h ，小明将烧水时间由中午改在21∶00以后．这样，一个月（30天）他家能节约电费 元． 6．如图13-2所示，电源电压为6V 且保持不变，电阻R 的阻值为30Ω，滑动变阻器R ’的阻值变化范围为0～24Ω．电流表的量程为0．6A ．当开关S 闭合后，滑动变阻器接入电路的阻值允许调至的最小值为 Ω．滑动变阻器消耗的最小功率为 W ．图13-1 图13-27．某台电饭锅说明书中所列主要数据如表： （1）这台电饭锅在额定电压下使用，通过的电流是________A ． （2）电饭锅正常工作15min 消耗电能kw ·h ，产生的热量是 ． 二、选择题8．有两盏正在使用的白炽灯泡甲和乙．若乙灯比甲灯亮，则( )A ．乙灯的灯丝电阻一定比甲灯的大B ．乙灯两端的电压一定比甲灯两端的大C ．电流通过乙灯做的功一定比甲灯的多D ．相同时间内乙灯消耗的电能一定比通过甲灯的多9．在图13-3所示的电路中，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片P 的位置，当灯泡L 恰好正常发光时，电流表A 的示数为0.5A ，电压表V 的示数为2V ，则关于该电路，下述判断正确的是（ ）A ．电源电压是2VB ．灯泡的额定功率是1WC ．若滑片再向右滑动，灯泡有可能被烧毁D ．若滑片再向右滑动，电流表示数将减小，电压表示数将增大10．如果加在定值电阻两端的电压从8V 增加到10V 时，通过定值电阻的电流相应变化了0.2A ，则该定值电阻所消耗的电功率的变化量是 （ ）A ．0.4WB ．2.8WC ．3.2WD ．3.6W11．如图13-4是伏安法测小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图所示，则下列说法中不正确的是 （ ）A ． 在连接电路时，应将开关断开，并将变阻器阻值调至最大值B ． 小灯泡的额定功率为0.72W ，此时的电阻为8ΩC ． 如果将滑片P 向a 端滑动，则电压表的示数将变大D ． 如果将滑片P 向b 端滑动，则小灯泡的实际功率将大于额定功率12．小明家新买一规格为“800”W 的电热水壶，他经过几次使用后发现：晚饭后烧开一壶水总比早晨烧开一壶水所用的时间长，．你认为主要原因是 图13-3 图13-4（ ）A 晚间电热水壶两端电压低于早晨电热水壶两端电压B 晚间大气压升高，水的涨点升高，需要的热量比早晨高C 晚间环境温度比早晨温度偏低D 晚间烧水的热量散失比早晨多13．如图13-5所示，电源电压不变，定值电阻R 的阻值为18Ω．有四只白炽灯泡L 1、L 2、L 3、L 4，它们的规格分别为“3V2W ”、“6V2W ”、“12V2W ”、“24V2W ”．当把它们分别接在电路中的M 、N 两端时，实际功率最大的是（ ）A ．L 1B ．L 2C ．L 3D ．L 414．电工师傅常用一只标有“220V 40W ”的灯泡L 0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图13-6所示．当只闭合S 、S 1时L 0不亮；当只闭合S 、S 2时，L 0和L 2都呈暗红色；当只闭合S 、S 3时，L 0正常发光．由此可以判断 （ ）A ．L 1所在的支路短路B ．L 2所在的支路断路C ．L 3所在的支路短路D ．各支路均完好三、实验与探究题 15．晚上，婷婷自己在家，她把空调、电视机都开着，厨房里的微波炉正在加热中午剩下的“比萨”饼，“对了！再用电热水壶烧点水喝吧．”婷婷刚一插上电水壶，家里的保险丝就断了，请回答以下问题：（1）电热水壶是利用电流的 效应工作的，它工作时将电能转化成 能，婷婷家里保险丝断熔断的原因是 ；（2）在黑暗中，婷婷想：为什么电热水壶可以将水烧开，而与它相连的导线却一点也不热？答：因为电热水壶和导线 联（选填“串”或“并”），通过它们的电流 （选填“相等”或“不相等”），电热水壶的电阻比导线 （选填“大”或“小”），根据公式 可知，当 一定时，电流产生的热量与导体的电阻成正比例，因此电热水壶可以将水烧开，而与它相连的导线却一点也不热；（3）婷婷修好了保险丝，婷婷想知道电热水壶的有关问题，她找出了说明书，请帮婷婷计算一下电热水壶正常工作时的电流和电阻，如果烧开一壶水大概要15min ，那么烧开一壶水需要消耗 J 电能？图13-5 图13-616．小明同学在“测定小灯泡的功率”的实验中，所用小灯泡的额定电压是2.5V ，电路原理图和实物图如图13-7所示．按实验要求，他测出了一组实验数据，并记录了小灯泡亮度的变化情况，结果如下表所示：（1）请你用笔画线代替导线，则小灯泡额定功率是 W．（2）闭合开关，接通电路后，电流表、电压表工作正常，示数均不为零．移动滑动变阻器滑片，发现电流表和电压表指针不随着发生变化，则可能的原因是 ．（3）改正电路后进行实验，测得某次实验结果如图13-8所示，此时电流表的示数为 A ，电压表的示数为 V ．（4）在实验（3）中，你认为该同学的实验操作不妥之处是 ，改进的办法是 ．还可以发现小灯泡的电阻随温度的升高而 ．（5）小明完成实验整理好器材离开后，他的伙伴小刚接着做同样的实验，小刚合理地连接好电路，并按正确的顺序操作，但闭合开关后灯不亮，聪明的小刚猜想有下面几种可能： A ．可能是灯丝断了 B ．可能是变阻器断路 C ．可能是小灯泡短路 D ．可能是电流表断路根据小刚的猜想，借助图中电流表和电压表验证小刚的猜想，将电压表、电流表示数情况填入下表．（6）小刚解决疑问后，忽然发现电压表0～3V档量程已损坏，小刚仍想测出小灯泡的额定功率．他仔细观察电路，发现电源电压为6V ，请你帮小刚设计一个电路，把电路图画在虚线框内．按照新设计的电路图，在测定小灯泡的额定功率时，应调节滑动变阻器，使电压表读数为 V ．四、计算与应用题17．在某一温度下，两个电路元件A 和B 中的图13-7 图13-8图13-9电流与两端电压的关系如图13-9所示．（1）由图可知，元件中的电流与它两端电压之间的关系遵循欧姆定律．（2）将A和B并联后接在电压为2.0V的电源两端，求元件A的电功率及通过A 和B的总电流．18．摩托车有左、右两个转向灯L左、L右，它们的规格均为“6V 9W”，仪表上另有转向指示灯L，规格为“6V 1W”，电源电压为6V．当开关拨至左边时，L左正常发光，提醒行人摩托车将要往左转，而另一侧的L右与L组成如图13-10所示的电路，L发光用来提示司机L左亮了，但此时L右不发光，把开关拨至右边时的道理和左边一样．求：（1）分别求出转向指示灯L和转向灯L左、L右正常工作时的电阻；（2）求出图13-10中通过L右和L的电流（不计温度对灯丝电阻的影响）（3）图13-10中，L右虽有电流通过，但不发光，试通过计算说明此时L右不发光的原因．19．右表是某电辅式太阳能热水器的部分参数，夏天用温度为20℃的水将保温桶充满．假设热水器接收到的太阳能有50%被水吸收，在最好的日光充分照射下，试求：（1）当水温恰好达到最高时，需要多少太阳能？（2）若晚间无阳光时用电热管加热，达到同样要（3）请简要说出一条太阳能热水器的优点．专题训练十三电功和电热一、填空题1．更 2．1200 1000 3．9 4.5 4．5 4 0.5 5．15 7.5 6．15 1.57．2 0.11 3．96×105J二、选择题图13-108．D 9．B 10．D 11．D 12．A 13．B 14．C三、实验与探究题15．（1）热 内 电路中总功率过大 （2）串 相等 大 Q=I 2Rt 电流、通电时间 （3）5.4×10516．（1）图略 0.75 （2）滑动变阻器连接错误，没有变阻作用（3）0.2 1.2 （4）电流表量程选错了 把电流表换用0～0.6A 的量程四、计算与应用题17．（1）A （2）0.8W 0.7A 18．（1）转向指示灯电阻： ()Ω===36162121WV P U R L L 左右、正常工作时的电阻： ()Ω====4962222W V P U R R 右左 （2）通过L 右和L 的电流： I U R R V A L =+=+=右6436015ΩΩ.（3）L 右的实际功率： ()P I R A W 右右==⨯=220154009..Ω ∵L 右的实际功率远远小于额定功率 故L 右虽有电流通过，但不发光。

九年级物理下学期培优作业2（无答案）苏科版一、选择题：（每题2分，共40分）1．关于家庭电路和安全用电，下列说法正确的是（）A．家庭电路中的熔丝熔断，一定是发生了短路B．家用电能表上的示数显示了家庭用电的总功率C．家庭电路中的熔丝可以用铁丝代替D．家用电器的金属外壳应该用导线接地2．发现电线着火，首先应该（）A．找电工处理 B．用水扑灭C．用剪刀切断电源 D．拉下开关切断电源3．关于家庭电路与安全用电，下列说法正确的是（）A．家庭电路中各用电器间是串联关系B．家用电器的金属外壳应该用导线接地C．电热毯的电阻丝断了，将电阻丝的两个断头接上后还可以安全使用D．人的双脚站在绝缘体上时，一只手接触火线另一只手同时接触零线不会触电4．以下做法符合安全用电常识的是（）A．用湿布擦抹插座B．电灯开关接在火线上C．三孔插座的接地线接在自来水管上D．用绝缘层老化开裂的电线连接电5．下列说法中，不符合安全用电要求的是（）A．三孔插座的中间插孔必须接地B．更换或维修用电器时应该切断电源C．尽量不同时使用多个大功率用电器D．为了方便，可以抓住导线拉出插座上的插头6.如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定（）A. L1灯头接线处断路B. L1灯头接线处短路C. L2灯头接线处断路D. L2灯头接线处短路7.下列四组物质中，都属于绝缘材料的是：（）A．水银、玻璃、油 B．玻璃、石墨、纯净的水C．塑料、橡胶、陶瓷 D．干木柴、陶瓷、海水8.下列四个电路中与右边实物电路图对应的是9．下面的几种叙述中，哪一种是并联电路的特征？A．电路中每一处的电流都相等 B．电路中任何一处断开都会引起断路C．各条支路上的电压都相等 D．电路上各部分电压之和等于总电压10. 在图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是11．如图，某同学在做电学实验时不慎将电压表和电流表位置对换．若开关闭合其后果是A．两表会被烧坏B．两表不会被烧坏C．电压表不会被烧坏,但无示数D．电压表不会被烧坏,电流表可能被烧坏12．如图，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是A、整理器材，结束实验B、换用不同规格的小灯泡，再测出几组电流值C、分析数据，得出结论D、换用电流表的另一量程，再测出一组电流值13.如图，电源电压保持不变．当闭合S1、断开S2时，电流表的示数为0.2A；当S1、S2都闭合时，电流表的示数为0.8A．则R1:R2为A.1:3B.3:lC.2:3D.3:214．在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别为A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8V15．在图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是A．L1亮度不变，电流表示数变小B．L1亮度不变，电流表示数不变C．L1变亮，电流表示数不变D．L1变亮，电流表示数变小16．如图所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针由明显偏转，该电路的故障可能时A.电流表坏了或未接B.从a经灯L1到b的电路中有断路C.灯L2灯丝烧断或灯座未接通D.电流表和灯L1、L2都坏了17.如图，L是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是A.a为电流表，b为电压表，c为电流表B.a为电压表，b为电压表，c为电流表C.a为电流表，b为电流表，c为电压表D.a为电流表，b为电流表，c为电流18. 小刚用图所示电路探究“一段电路中电流跟电阻的关系”．在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数19.右图是一种自动测定油箱内油面高度的装置．弯月形的电阻R与金属滑片P构成一个滑动变阻器．金属滑片P是杠杆的一端．下列说法正确的是A．该电路中油量表既可用电流表改装，也可用电压表改装B．油面升高，滑动变阻器接入电路中的电阻减小C．R0和R在电路中是并联的D．电路中的电流越小，油量表指示油面的高度值越大20．如图，电源电压为6V，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，现用电压表进行检测，量出A、B两点间的电压为0，B、C两点间电压为6V，造成开路原因可能是A.电源接触不良B.开关接触不良C.乙灯接触不良或灯丝断了D.甲灯接触不良或灯丝断了二、填空题：（每空2分，共40分）21．家庭电路的火线与零线之间的电压为_______V，考虑到用电安全，家庭电路中一般还接有________线，防止发生人员触电事故，照明电灯与控制开关之间应该______（选填“串联”或“并联”），同时还要让控制开关接在_______．22．家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是______联；家庭电路中的火线和零线可以用____________来辨别。
