【中建X局施工方案】高支模梁底模计算

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=200mm，梁截面高度 H=700mm，H方向对拉螺栓1道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)600mm。

梁模板使用的木方截面60×80mm，梁模板截面侧面木方距离300mm。

梁底模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

梁侧模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

二、梁模板荷载标准值计算模板自重 = 0.200kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h；T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；β——混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值:F1=0.90×28.800=25.920kN/m2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值:F2=0.90×6.000=5.400kN/m2。

三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×25.92+1.40×5.40)×0.70=27.065N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = bh2/6 = 70.00×1.80×1.80/6 = 37.80cm3；截面惯性矩 I = bh3/12 = 70.00×1.80×1.80×1.80/12 = 34.02cm4；式中：b为板截面宽度，h为板截面高度。

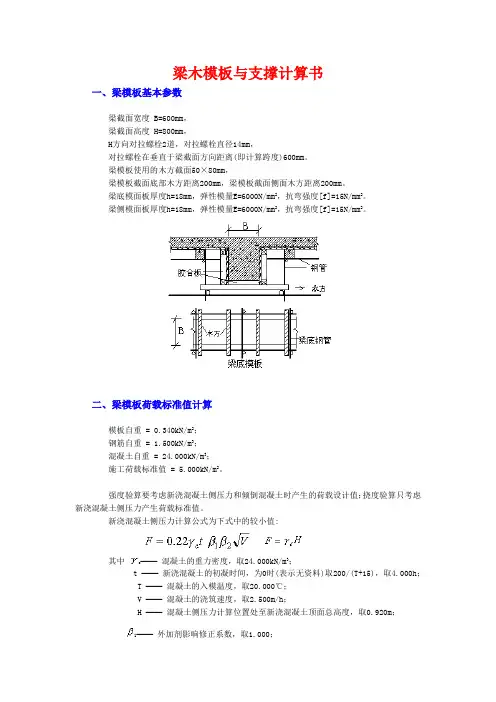

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=600mm，梁截面高度 H=800mm，H方向对拉螺栓2道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)600mm。

梁模板使用的木方截面50×80mm，梁模板截面底部木方距离200mm，梁模板截面侧面木方距离200mm。

梁底模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

梁侧模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

二、梁模板荷载标准值计算模板自重 = 0.340kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 5.000kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取4.000h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.920m；1——外加剂影响修正系数，取1.000；2—— 混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=22.070kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×22.080=19.872kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×4.000=3.600kN/m 2。

三、梁模板底模计算本算例中，截面惯性矩I 和截面抵抗矩W 分别为: W = 60.00×1.80×1.80/6 = 32.40cm 3； I = 60.00×1.80×1.80×1.80/12 = 29.16cm 4； 梁底模板面板按照三跨度连续梁计算，计算简图如下20020020017.22kN/mAB梁底模面板计算简图1.抗弯强度计算抗弯强度计算公式要求： f = M/W < [f]其中 f —— 梁底模板的抗弯强度计算值(N/mm 2)； M —— 计算的最大弯矩 (kN.m)；q —— 作用在梁底模板的均布荷载(kN/m)；q=0.9×1.2×[0.34×0.60+24.00×0.60×0.80+1.50×0.60×0.80]+1.40×5.00×0.60=17.22kN/m最大弯矩计算公式如下:M=-0.10×17.220×0.2002=-0.069kN.mf=0.069×106/32400.0=2.126N/mm 2梁底模面板抗弯计算强度小于15.00N/mm 2,满足要求!2.抗剪计算最大剪力的计算公式如下:Q = 0.6ql 截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力 Q=0.6×0.200×17.220=2.066kN截面抗剪强度计算值 T=3×2066/(2×600×18)=0.287N/mm 2 截面抗剪强度设计值 [T]=1.40N/mm 2 面板的抗剪强度计算满足要求!3.挠度计算最大挠度计算公式如下:其中 q = 0.9×(0.34×0.60+24.00×0.60×0.80+1.50×0.60×0.80)=11.200N/mm三跨连续梁均布荷载作用下的最大挠度v = 0.677×11.200×200.04/(100×6000.00×291600.0)=0.069mm 梁底模板的挠度计算值: v = 0.069mm 小于 [v] = 200/250,满足要求!二、梁底支撑木方的计算作用荷载包括梁与模板自重荷载，施工活荷载等。

梁底及梁侧支撑架计算梁底及梁侧支撑架计算Company number：【0089WT-8898YT-W8CCB-BUUT-202108】梁底模板支撑架计算计算依据《建筑施工模板安全技术规范》(JGJ162-2008)。

一、计算参数:新浇混凝土梁名称KL12新浇混凝土梁计算跨度(m)混凝土梁截面尺寸(mm×mm)300*700新浇混凝土结构层高(m)梁侧楼板厚度(mm)130二、模板体系设计新浇混凝土梁支撑方式梁两侧有板，梁板立柱共用(A)梁跨度方向立柱间距la(mm)900梁两侧立柱间距lb(mm)1000步距h(mm)1500新浇混凝土楼板立柱间距l'a(mm)、l'b(mm)：900、900混凝土梁居梁两侧立柱中的位置居中梁左侧立柱距梁中心线距离(mm)500梁底增加立柱根数2梁底增加立柱布置方式：按梁两侧立柱间距均分梁底增加立柱依次距梁左侧立柱距离(mm)500梁底支撑小梁根数4每纵距内附加梁底支撑主梁根数0梁底支撑小梁最大悬挑长度(mm)100结构表面的要求结构表面隐蔽三、面板验算取单位宽度1000mm，按三等跨连续梁计算，计算简图如下：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4 q1＝[(G1k+(G2k+G3k)×h)+，(G1k+(G2k+G3k)×h)+×]×b=[×+(24+×1)+×2，×+(24+×1)+××2]×1＝mq1静＝××[G1k+(G2k+G3k)×h]×b＝××[+(24+×1]×1＝mq1活＝×××Q2k×b＝×××2×1＝mq2＝(G1k+(G2k+G3k)×h)×b=[+(24+×1]×1＝m1、强度验算Mmax＝静L2+活L2＝××+××＝·mσ＝Mmax/W＝×106/37500＝mm2≤[f]＝22N/mm2满足要求！2、挠度验算νmax＝(100EI)=××(100×10000×281250)＝≤[ν]＝l/250＝250＝满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R4=q1静l+q1活l=××+××＝R2=R3=q1静l+q1活l=××+××＝标准值(正常使用极限状态)R1'=R4'=q2l=××＝R2'=R3'=q2l=××＝四、小梁验算小梁类型方木小梁材料规格(mm)45×90小梁抗弯强度设计值[f](N/mm2)小梁抗剪强度设计值[τ](N/mm2)小梁弹性模量E(N/mm2)8415小梁截面抵抗矩W(cm3)小梁截面惯性矩I(cm4)为简化计算，按四等跨连续梁和悬臂梁分别计算，如下图：q1＝max{+××[，×+(24+×+××2]×max[，，+××，，+、抗弯验算Mmax＝max[，]＝max[××，××]＝·mσ＝Mmax/W＝×106/60750＝mm2≤[f]＝mm2满足要求！2、抗剪验算Vmax＝max[，q1l2]＝max[××，×]＝τmax＝3Vmax/(2bh0)=3××1000/(2×45×90)＝mm2≤[τ]＝mm2满足要求！ν1＝(100EI)＝××4504/(100×8415×2733800)＝≤[ν]＝l/250＝450/250＝ν2＝q2l24/(8EI)＝×1004/(8×8415×2733800)＝≤[ν]＝l/250＝100/250＝满足要求！4、支座反力计算梁头处(即梁底支撑小梁悬挑段根部)承载能力极限状态Rmax＝max[，+q1l2]＝max[××，××+×]＝同理可得，梁底支撑小梁所受最大支座反力依次为R1＝R4＝，R2＝R3＝正常使用极限状态R'max＝max[，+q2l2]＝max[××，××+×]＝同理可得，梁底支撑小梁所受最大支座反力依次为R'1＝，R'2＝R'3＝R'4＝五、主梁验算钢管主梁材料规格(mm)Ф48×3可调托座内主梁根数1主梁弹性模量E(N/mm2)206000主梁抗弯强度设计值[f](N/mm2)205主梁抗剪强度设计值[τ](N/mm2)125主梁截面惯性矩I(cm4)主梁截面抵抗矩W(cm3)主梁自重忽略不计，计算简图如下σ＝Mmax/W＝×106/4490＝mm2≤[f]=205N/mm2满足要求！2、抗剪验算Vmax＝τmax＝2Vmax/A=2××1000/424＝mm2≤[τ]＝125N/mm2满足要求！3、挠度验算νmax＝≤[ν]＝l/250＝550/250＝满足要求！4、扣件抗滑计算R＝max[R1,R3]＝≤1×8=8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！同理可知，右侧立柱扣件受力R＝≤1×8=8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！七、立柱验算剪刀撑设置加强型立杆顶部步距hd(mm)1500立杆伸出顶层水平杆中心线至支撑点的长度a(mm)200顶部立杆计算长度系数μ1非顶部立杆计算长度系数μ2钢管类型Ф48×3立柱截面面积A(mm2)424回转半径i(mm)立柱截面抵抗矩W(cm3)抗压强度设计值f(N/mm2)205立杆自重q(kN/m)长细比验算顶部立杆段：l01=kμ1(hd+2a)=1××(1500+2×200)=非顶部立杆段：l02=kμ2h=1××1500=λ=l0/i==≤[λ]=210长细比满足要求！1、风荷载计算Mw＝××ωk×la×h2/10＝××××10＝·m2、稳定性计算1面板验算q1＝[×+(24+×1)+××2]×1＝m2小梁验算q1＝max{+，，+同上四～六计算过程，可得：R1＝，R2＝，R3＝顶部立杆段：l01=kμ1(hd+2a)=××(1500+2×200)=λ1＝l01/i＝＝，查表得，υ1＝立柱最大受力Nw＝max[R1+N边1，R2，R3+N边2]+Mw/lb ＝max[+[×+(24+×+××1]×+，，+[×+(24+×+××1]×+满足要求！非顶部立杆段：l02=kμ2h=××1500=λ2＝l02/i＝＝，查表得，υ2＝立柱最大受力Nw＝max[R1+N边1，R2，R3+N边2]+×+Mw/lb＝max[+[×+(24+×+××1]×+，，+[×+(24+×+××1]×+八、可调托座验算满足要求！荷载传递至立杆方式可调托座2可调托座承载力容许值[N](kN)30由"主梁验算"一节计算可知可调托座最大受力N＝max[R2]×1＝≤[N]＝30kN满足要求！梁侧模板计算书一、梁侧模板基本参数计算断面宽度300mm，高度700mm，两侧楼板厚度130mm。

（建筑工程管理）高支模施工(含计算书)免费3.11.1高支模施工方法及具体措施3.11.1.1高支模梁板设计情况2#楼壹层层高5.1m,最大梁尺寸为300mm×800mm,板厚100mm；3#楼壹层层高6.27m,最大梁尺寸为300mm×800mm,板厚100mm；由于设备安装的需要,3#楼从壹层至四层均留有尺寸为13500m×24000m，大洞,屋顶板最大梁尺寸为550mm×1400mm；4#楼壹层层高6.3m,最大梁尺寸为400mm×800mm,板厚100mm；5#楼地下室层高6.5m,地下室顶板厚度180mm,最大梁尺寸为300mm×1400mm，5#楼壹层层高5.17m,最大梁尺寸为300mm×800mm,板厚120mm；6#楼壹层层高6.27m,最大梁尺寸为300mm×800mm,板厚100mm；7#楼壹层层高6.27m,最大梁尺寸为300mm×800mm,板厚100mm；8#楼壹层层高5.1m,最大梁尺寸为300mm×800mm,板厚120mm,通道高度8.33m,最大梁尺寸500×2100mm；9#楼壹层层高6.3m,最大梁尺寸为400mm×800mm,板厚120mm；10#楼壹层层高6.3m,最大梁尺寸为400×800,板厚100；11#楼地下室层高5.17m,地下室顶板厚度250mm,最大梁尺寸为500mm×1000mm，壹层层高5.1m,最大梁尺寸为350mm×800mm,板厚120mm；12#楼1层层高 6.72m,最大梁尺寸为300mm×800mm,板厚100mm；13#楼壹层层高 6.72m,最大梁尺寸为300mm×800mm,板厚120mm；14#楼壹层层高6.72m,最大梁尺寸为300mm×800mm,板厚100mm。
