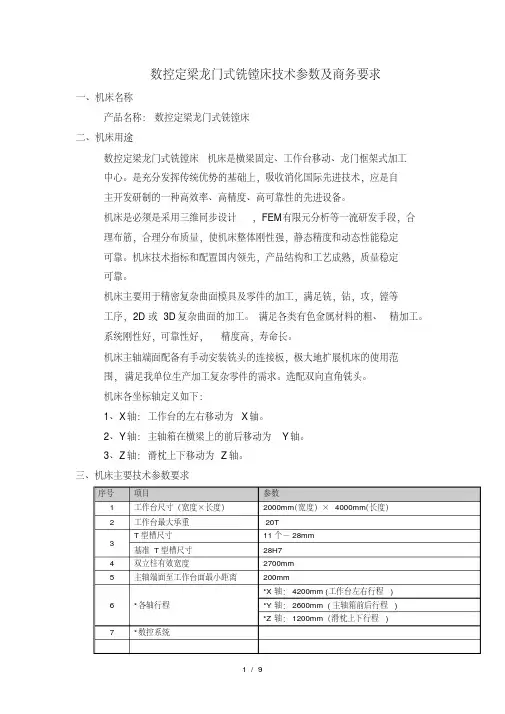

1 / 9 数控定梁龙门式铣镗床技术参数及商务要求
一、机床名称
产品名称：数控定梁龙门式铣镗床
二、机床用途
数控定梁龙门式铣镗床机床是横梁固定、工作台移动、龙门框架式加工
中心。是充分发挥传统优势的基础上，吸收消化国际先进技术，应是自
主开发研制的一种高效率、高精度、高可靠性的先进设备。
机床是必须是采用三维同步设计，FEM有限元分析等一流研发手段，合
理布筋，合理分布质量，使机床整体刚性强，静态精度和动态性能稳定
可靠。机床技术指标和配置国内领先，产品结构和工艺成熟，质量稳定
可靠。
机床主要用于精密复杂曲面模具及零件的加工，满足铣，钻，攻，镗等
工序，2D或3D复杂曲面的加工。满足各类有色金属材料的粗、精加工。
系统刚性好，可靠性好，精度高，寿命长。
机床主轴端面配备有手动安装铣头的连接板，极大地扩展机床的使用范
围，满足我单位生产加工复杂零件的需求。选配双向直角铣头。
机床各坐标轴定义如下：
1、X轴：工作台的左右移动为X轴。
2、Y轴：主轴箱在横梁上的前后移动为Y轴。
3、Z轴：滑枕上下移动为Z轴。
三、机床主要技术参数要求
序号项目参数
1 工作台尺寸（宽度×长度）2000mm（宽度）×4000mm（长度）
2 工作台最大承重 20T
3 T型槽尺寸11个－28mm
基准T型槽尺寸28H7 4 双立柱有效宽度2700mm
5 主轴端面至工作台面最小距离200mm
6 *各轴行程*X轴：4200mm (工作台左右行程)
*Y轴：2600mm (主轴箱前后行程) *Z轴：1200mm （滑枕上下行程)
7 *数控系统
2 / 9 主轴电机功率： 22/30Kw （30min）主轴最大输出扭矩：770/1050Nm 主轴转速范围： 40～5000rpm
滑枕截面尺寸： 435×445mm
主轴变速级数：两档无级(1:1,1:5.5)
主轴变速齿轮箱：ZF（2K250）
主轴箱平衡方式：双缸液压平衡
主轴冷却方式：恒温油箱强制制冷
主轴锥孔：ISO No50

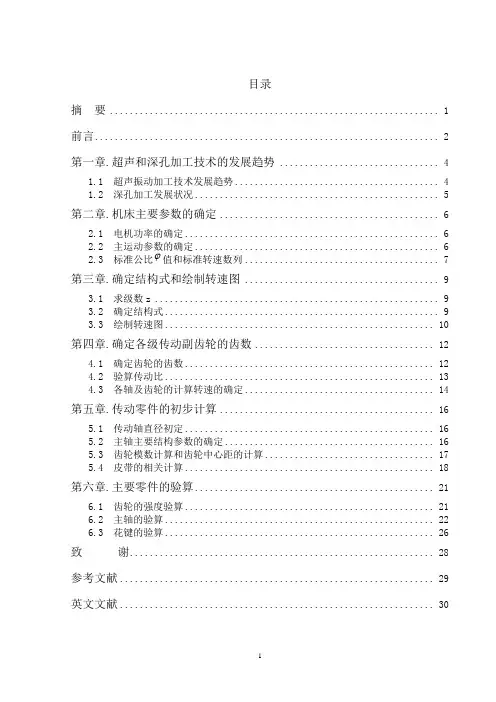

1 目录
摘 要 .................................................................. 1
前言 ..................................................................... 2
第一章.超声和深孔加工技术的发展趋势 ................................ 4
1.1 超声振动加工技术发展趋势 ......................................... 4
1.2 深孔加工发展状况 ................................................. 5
第二章.机床主要参数的确定 ............................................ 6
2.1 电机功率的确定 ................................................... 6
2.2 主运动参数的确定 ................................................. 6
2.3 标准公比值和标准转速数列 ....................................... 7
第三章.确定结构式和绘制转速图 ....................................... 9
3.1 求级数z ......................................................... 9
3.2 确定结构式 ....................................................... 9
3.3 绘制转速图 ...................................................... 10

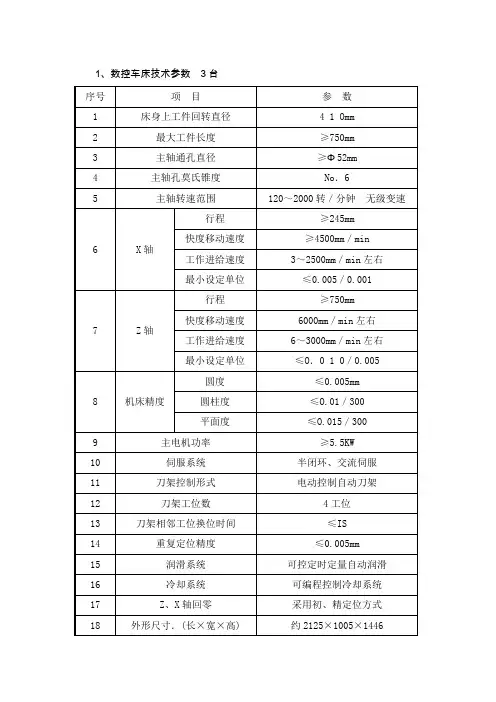

1、数控车床技术参数 3台
序号 项 目 参 数
1 床身上工件回转直径 4 1 Omm
2 最大工件长度 ≥750mm
3 主轴通孔直径 ≥Φ52mm
4 主轴孔莫氏锥度 No．6
5 主轴转速范围 120～2000转／分钟 无级变速
6 X轴 行程 ≥245mm
快度移动速度 ≥4500mm／min
工作进给速度 3～2500mm／min左右
最小设定单位 ≤0.005／0.001
7 Z轴 行程 ≥750mm
快度移动速度 6000mm／min左右
工作进给速度 6～3000mm／min左右
最小设定单位 ≤O．0 1 0／0.005
8 机床精度 圆度 ≤0.005mm
圆柱度 ≤O.01／300
平面度 ≤O.015／300
9 主电机功率 ≥5.5KW
10 伺服系统 半闭环、交流伺服
11 刀架控制形式 电动控制自动刀架
12 刀架工位数 4工位
13 刀架相邻工位换位时间 ≤IS
14 重复定位精度 ≤0.005mm
15 润滑系统 可控定时定量自动润滑
16 冷却系统 可编程控制冷却系统
17 Z、X轴回零 采用初、精定位方式
18 外形尺寸．(长×宽×高) 约2125×1005×1446 l9 控制系统配置 FANUC—Oi 中文界面
注：要求配置相匹配的机床减震垫铁。
2、普通车床主要技术参数：4台
序号 项 目 参 数
1 床身上回转直径 Φ400mm
2 刀架上回转直径 Φ21Omm
3 二顶尖间长度 750mm
4 床身宽度 400mm
5 刀杆截面 25×25mm
6 最大允用切削力 13850N
7 主轴最大输出扭矩 1400N-m
8 主轴速度范围 10--1 400rpm
9 主轴内孔 ≥Φ52mm
1O 前主轴孔锥度 No．6
11 进给数量 64Kinds
12 公制螺纹范围 l一192mm
13 英制螺纹范围 2—24tpi
l4 模数螺纹范围 O.25～48
VMC1300B(BT40)机床主要技术参数及精度
名称 规格 单位
工作台 工作台尺寸 1400×700 mm
允许最大荷重 1000 kg
T形槽尺寸 18×5 mm×个
加工
范围 工作台最大行程- X轴 1300 mm
滑座最大行程- Y轴 700 mm
主轴最大行程 - Z轴 700 mm
主轴端面至
工作台面距离 最大 1050 mm
最小 350 mm
主轴中心到导轨基面距离 789 mm
主轴 锥孔 (7:24) BT40
最高转数 8000 r/min
主轴电机扭矩 115 N.m
主轴电机功率 12 kW
主轴传动方式 同步齿型带
刀具 刀柄型号 MAS403 BT40
拉钉型号 MAS403 BT40-Ⅰ
进给 快速移动 X轴 24
m/min Y轴 24
Z轴 20
三轴拖动电机功率（X/Y/Z） 3.3/3/4.3 kW
三轴拖动电机扭矩（X/Y/Z） 16/18/27 Nm
进给速度 1-10000 mm/min
刀库 刀库形式 机械手
选刀方式 双向就近选刀
刀库容量 20 把
最大刀具长度 300 mm
最大刀具重量 7 kg
最大刀盘直径 满刀 Φ95 mm
相邻空刀 φ150 mm
换刀时间 2.5 s 定位精度 JISB6336-4：2000 GB/T18400.4-2010
X 轴 0.010 0.010 mm
Y轴 0.008 0.008 mm
Z 轴 0.010 0.010 mm
重复定位精度 X 轴 0.008 0.008 mm
Y轴 0.006 0.006 mm
Z 轴 0.008 0.008 mm
机床重量 9500 kg
电气总容量 37 KVA
机床轮廓尺寸（长×宽×高） 5026×2970×3361 mm
机床重量仅供参考，最终重量以机床装箱单为准。
