数控卧式镗铣床自动换刀机械手的结构设计

卧式加工中心换刀机械手设计摘要机械手是自动换刀装置中交换刀具的主要工具它担负着把刀库上的刀具送到主轴上再把主轴上已用过的刀具返回刀库上的任务设计思路是用机械手的动作来实现对加工中心的换刀机械手的转动有回转液压缸运来实现其动力则由驱动系统实现加工中心的自动换刀装置通常是由刀库和机械手组成它是加工中心的象征又是加工中心成败的关键环节因此各加工中心制造厂家都在下大力研制动作迅速可靠性高的自动换刀装置以求在激烈的竞争中取得好效益自动换刀装置是加工中心的核心内容各厂家都在保密极少公开有关资料尤其机械手部分更是如此这种机械手的拔刀插刀动作大都由油缸动作来完成根据结构要求可以采用油缸动活塞固定或活塞动油缸固定的结构形式整个机械手由机械臂伸缩机构机械爪开合机构回转机构及装卸刀具直线运动机构组成SummaryThe machine hand changes the knife automatically to exchanges the main tool that knife have in the device it carry to have the knife the knife on the sends to the principal axis last useses again the principal axis the top already over ofthe knife has to return the knife the mission on the Designing the way of thinking is to uses the action of the machine hand realizes centrally to process to change the knife the machine turns to move the turn-over liquid presses the urn carries realize its motive is then from drive the system realizesProcess the central changing the knife the device automatically usually constitute with the machine from the knife it is a key to process the central symbol again is process the center success or failure linkTherefore each process the center manufactory house to all obtain the performance in descend strongly research to manufacture action quickly dependable highly automatically change the knife device in order to in the vigorous competition change the knife automatically the device is to process the central core contents each factory house is all at keep secret minimum amount public relevant data particularly the cent of machine hand is also suchThis kind of machine pulls out the knife and put the knife acts mostly from oil an action to completeRequest according to the construction can adopt the oil urn move the piston fixsOr the piston moves oil a fixed construction formWhole machine hand from flexible organization in machine arm the machine claw opens to match the organization turning round the organization and packing to unload the knife have the straight line the sport the organization constitutes 引言本次设计的题目是加工中心的自动换刀装置中的核心部件---机械手的设计机械手是自动换刀装置中交换刀具的主要工具它担负着把刀库上的刀具送到主轴上再把主轴上已用过的刀具返回刀库上的任务设计此机械手的目的是为了使加工中心能够更快的的工作使加工中心能够得到更加充分的利用以实现其的价值所在再者由于使用了机械手减少由于人工换刀带来的生产效率低并且容易出事故的弊端本次设计的内容主要有回转液压缸装置和机械运动的驱动系统对于其中动作的实现则由电气控制来实现由于本人能力及学识有限在设计中存在有很多缺陷望老师们能多加指导加工中心的总体布局盘式刀库的卧式加工中心卧式加工中心的主轴是水平设置的卧式加工中心刀库容量一般较大有的刀库可存放几百把刀具卧式加工中心的结构较立式加工中心复杂占地面积大价格也较高卧式加工中心较适用于加工箱体之类的零件特别对箱体零件上的一些孔和孔系以及孔和型腔与基准面有严格要求的箱体容易得到保证适合于批量加工卧式加工中心的功能较立式加工中心多在立式加工中心上加工不了的工件在卧式加工中心上一般都能加工21 技术条件我们所设计的加工中心的主要的技术参数有⑴刀库容量 24把刀⑵刀柄型号 40号刀柄⑶刀具最大直径 120㎜⑷刀具重量 11㎏⑸换刀时间 5s⑹选刀方式任选22 总体布局我们设计的加工中心的总体布局如图11所示图11 卧式加工中心的总体布局23 卧式加工中心的机械结构⑴主轴组件对加工中心主轴组件的基本要求是具有足够的刚度精度传递足够的功率和转矩以及高速运转和适应自动换刀的条件主轴轴承多采用高精度高刚度高速滚动轴承卧式加工中心的主轴组件按进给功能分有镗轴进给滑枕进给及非进给主轴等类型大多数采用非进给型主轴⑵立柱立柱有侧面导轨型与正面导轨型侧面导轨型立柱便于机床的总体设计制造成本也较低并抑易于与非数控卧式镗铣床建立模块化系列关系但这类立柱在机床工作时受力状况较差且热变形的对称性差因而对机床加工精度影响较大正面导轨型立柱多采用门式结构有较好的热对称结构和受力条件多数加工中心采用这种立柱形式工作台卧式加工中心可采用自动分度工作台数控回转工作台换刀机械手的设计31 刀具的交换装置com 自动换刀装置加工中心区别于NC镗铣床的主要特点就在于它具有根据工艺要求自动更换所需刀具的功能即自动换刀ATC机能机械手是自动换刀装置中交换刀具的主要工具它担负着把刀库上的刀具送到主轴上再把主轴上已用过的刀具返回刀库上的任务加工中心的自动换刀形式可分为有机械手换刀方式和无机械手换刀方式两类无机械手换刀方式适用于采用40号以下刀柄的小型加工中心或换刀次数少的用量型刀具的重型机床这种换刀方式没有机械手因而结构简单另外刀库回转是在工步与工步之间即非切削时进行的因此虽然刀库设置在立柱顶面却免去了刀库回转时的震动对加工精度的影响无机械手换刀方式中刀库可以是圆盘型直线排列式也可以是格子箱式等无机械手换刀方式中特别需要注意的是刀库转位定位的准确度为保证转位准确就要尽力消除刀库驱动传动链的间隙为此可采用双导程蜗杆蜗轮副或采用可以相互错位的两片齿轮结构形式或采用插销定位反靠定位等方法来准确定位圆盘型刀库可设在立柱顶上立柱主轴箱的侧面也可设在横梁一端或设在主轴箱上由主轴箱和刀库配合运动完成自动换刀动作直线排列式刀库可设在工作台上方也可设在工作台的一端或两端由主轴箱或工作台配合运动完成自动换刀动作格子箱式刀库可设在双工作台的中间换刀时小直径刀具可轴向取刀大直径刀具可径向取刀加工中心的自动换刀装置通常是由刀库和机械手组成它是加工中心的象征又是加工中心成败的关键环节因此各加工中心制造厂家都在下大力研制动作迅速可靠性高的自动换刀装置以求在激烈的竞争中取得好效益自动换刀装置是加工中心的核心内容各厂家都在保密极少公开有关资料尤其机械手部分更是如此无机械手换刀方式中特别需要注意的是刀库转位定位的准确度为保证转位准确就要尽力消除刀库驱动传动链的间隙为此可采用双导程蜗杆蜗轮副或采用可以相互错位的两片齿轮结构形式或采用插销定位反靠定位等方法来准确定位采用机械手进行刀具交换的方式应用的最为广泛这是因为机械手换刀有很大的灵活性而且可以减少换刀时间图见零号图自动换刀机械手换刀动作如表31所示表31 机械手的换刀动作机械手的种类加工中心换刀机械手的种类繁多可以说每个厂家都推出自己的独特的换刀机械手在加工中心的自动换刀系统中是机械手具体执行刀具的自动更换对其要求是迅速可靠准确协调由于加工中心机床的刀库和主轴其相对位置距离不同相应的换刀机械手的运动过程也不尽相同它们由各种形式的机械手来完成常见的机械手有⑴单臂单爪回转式机械手机械手摆动的轴线与刀具主轴平行机械手的手臂可以回转不同的角度来进行自动换刀换刀具的所花费的时间长用于刀库换刀位置的刀座的轴线相平行的场合如图所示图31 单臂单爪回转式机械手⑵单臂双爪回转式机械手图32 单臂双爪回转式机械手这种机械手的手臂上有两个卡爪两个卡爪有所分工一个卡爪只执行从主轴上取下旧刀送回刀库的任务另一个卡爪则执行由刀库取出新刀送到主轴的任务其换刀时间较上述单爪回转式机械手要短如图32所示⑶双臂回转式机械手俗称扁担式这种机械手的两臂各有一个卡爪可同时抓取刀库及主轴上的刀具在回转180°之后有同时将刀具归回刀库及装入主轴是目前加工中心机床上最为常用的一种形式换刀时间要比前两种都短如图33-a 所示图33-a 双臂回转式机械手这种机械手在有的设计中还采用了可伸缩的臂如图33-b 所示图33-b 双臂回转式机械手⑷双机械手这种机械手相当与两个单臂单爪机械手相互配合起来进行自动换刀其中一个机械手执行拔旧刀归回刀库另一个机械手执行从刀库取新刀插入机床主轴上如图34所示图34 双机械手⑸双臂往复交叉式机械手图35 双臂往复交叉式机械手这种机械手两臂可往复运动并交叉成一定角度两个手臂分别称作装刀手和卸刀手卸刀手完成往主轴上取下旧刀归回刀库装刀机械手执行从刀库取出新刀装入主轴整个机械手可沿导轨或丝杠作直线移动或绕某个转轴回转以实现刀库与主轴之间的运送刀具工作如图35所示⑹双臂端面夹紧式机械手这种机械手只是在夹紧部位上和前几种不同上述几种机械手均靠夹紧刀柄的外圆表面来抓住刀具而此种机械手则是夹紧刀柄的两个端面如图36所示图36 双臂端面夹紧式机械手由于双臂回转式机械手的动作比较简单而且能够同时抓取和装卸机床主轴和刀库集中的刀具换刀时间较短我们本次设计所要求的换刀时间为5秒故我们选用双臂回转式机械手如果我们采用不能伸缩的机械手由于机械手回转时其手部回转半径较大如刀库中刀具排得较密可能碰撞刀具且用这种类型的机械手直接在刀库与主轴之间换刀只宜采用顺序换刀或刀具编码式任意选刀不然换刀时间将增加故我们采用可伸缩式的双臂回转机械手com 手爪的选择1．单臂双爪式机械手的手爪这种机械手的手爪大都采用机械锁刀方式有些大型加工中心亦有采用机械加液压锁刀方式以保证大而重的刀具在换刀中不被甩出较普通采用的机械锁刀方式手爪弹簧销式手爪如图A-A放大图它是目前加工中心上用较多的一种手臂的两端个有一个手爪刀具被弹簧2推着的活动销4类似于人的手指顶靠在固定爪5中锁紧销3被弹簧1顶起使活动销4被锁住不能后退这就是保证了机械手在换刀过程中手爪中的刀具不会被甩出当手臂处于抓刀位置时锁紧销2被设置在主轴伸出端或刀库上的撞块压下活动销4就可以活动使得机械手可以抓住或放开主轴或刀库刀套中的刀具此外钳形手的杠杆手用得也较普遍锁销2在弹簧作用下其大直径外圆顶着止退销3杠杆手爪6就不能摆动张开手爪中的刀具就不会被甩出当抓刀或还刀时锁销2被装在刀库或主轴端处的撞块压回止退销3和杠杆手爪6就能摆动张开刀具就能装入或取出钳型手和杠杆手均为直线运动抓手机械手的手爪在抓住刀具后还必须具有锁刀功能以防止在换刀过程中掉刀或刀具被甩出当机械手松刀时刀库的夹爪既起着刀套的作用又起着手爪的作用对于双臂回转式机械手的手爪大都采用机械锁刀方式有些大型加工中心亦有采用机械液压锁刀方式以保证大而重的刀具在换刀中不被甩出手爪的形式有⑴机械锁刀手爪弹簧销式手爪使用这种形式的抓持机构手爪不需要设置专门的传递装置因而结构简单使用广泛但在机械手有旋转运动时为避免刀具甩脱手爪就必须有自锁夹持机构其结构较复杂⑵钳形杠杆机械手这种机械手手爪的张合需要动力传递装置传动较复杂但手爪的结构可较简单使用也较普遍⑶虎钳形指在手爪中设有定位销使刀具在手爪中定位用这种形式的夹持机构时刀具需经特殊补充加工不能使用标准刀具所以使用者较少我们在这里采用第一种手爪com 刀具的夹持在刀具自动交换装置上机械手抓刀具的方法大体上可以分为下列两类⑴柄式夹持轴向夹持⑵发兰式夹持这种夹持方式在刀具夹头的前端有供机械手用的发兰盘采用发兰式夹持当应用中间搬运装置时可以很方便地从一个机械手将刀具夹头过渡到另一个辅助机械手上去刀具夹头采用带洼形的法兰盘夹持刀夹在这里我们采用第一种夹持方式刀柄型号为BT40图37所示为标准刀具夹头的锥柄柄部由图可见刀柄圆柱部分的V形槽是供机械手夹持之用带V形槽圆柱右端按所装刀具例如钻头铣刀铰刀及镗杆等不同根据标准可设计成不同形式图37 刀柄的型式表3-1为日本BT标准刀柄的尺寸表3-1 日本BT标准刀柄的尺寸柄部型号锥体螺纹孔凸缘D1 L r l1 l2 l3 d1 g d2 t b BT40 4445 654 1 9 30 70 17 M1619 225 161 BT45 5715 828 12 11 38 70 21 M2023 29 193 BT50 6985 1018 15 13 45 90 25 M24 27353 257柄部型号凸缘参考尺寸L1 W D2 D3 T Y Y1 V d D4 BT40 21 012 53 63 25 16 16 166 10 75679BT45 26 012 68 80 30 32 32 212 12 95215 BT50 31 020 85 100 35 32 32 232 15 119019 32 机械手的驱动装置这种机械手的拔刀插刀动作大都由油缸动作来完成根据结构要求可以采用油缸动活塞固定或活塞动油缸固定的结构形式整个机械手由机械臂伸缩机构机械爪开合机构回转机构及装卸刀具直线运动机构组成图见自动换刀机械手的驱动装置和驱动装置外形com 手臂的伸缩运动回转头的两端对称分布着两个机械臂可以同时伸出抓刀机械臂伸缩机构由回转液压缸1见驱动外形图输出轴47齿轮44以及齿条39和45组成见自动换刀机械手图当压力油通过支架28和贯穿花键轴30的通孔见换刀机械手驱动装置图进入回转液压缸1时推动输出轴47转动轴上的齿轮44便带动齿条39和44作直线运动使两只机械臂同时伸出通过齿条39及44上的挡块52压向调整螺钉53来限制终点位置同时由左视图中的微动开关30发出信号以进行下一个动作当回转液压缸改变油路时机械臂便缩回com 手爪的开合见自动换刀机械手图机械臂的头部带有固定手爪14与活动手爪18用来夹持刀柄之用活动手爪18可绕小轴15转动其一端由弹簧杆19作用支靠在小轴20上当弹簧顶杆3未碰到挡块13而自由伸出时挡杆22在弹簧作用下其一端的斜面与活动手爪18的端部斜面台阶相靠从而将活动手爪18锁死当挡块13左移将弹簧顶杆3压入时顶杆3的一端迫使杠杆21顺时针转动这样杠杆21的一端将挡杆22的斜面自活动手爪18的端部斜面滑开因此当活动手爪18伸向刀柄拔刀或插刀后收回时刀柄表面可使活动手爪18压缩弹簧而稍微张开这样机械爪即可将刀柄抱住或退出与此同时齿条44或39上的挡杆压于调整螺钉而限位同时微动行程开关动作发出下一动作的信号由于机械爪伸向刀柄拔刀或插刀后收回都是当机械手处于轴向向左移动后的位置上进行的为了使机械手的活动手爪18在这时能从自锁状态下松开在机床床身立柱上设有固定杆35在机械臂的一侧有挡块装置挡块13锥孔盘4在端面上周向均匀分布有4个锥孔和轴9固定相连轴9装于支架12内其右端又与一端盖10用螺纹固定当挡块13未与固定杆35相碰时锥孔盘4处于与钢球5相对位置弹簧销11顶着端盖10使锥孔盘4紧靠于支架12的端面上此时机械臂的弹簧顶杆3自由伸出活动手爪1处8于锁死状态当机械手轴向向右移动后固定杆35迫使挡块13转动由于此时锥孔盘4端面上的锥孔与钢球5错开这样锥孔盘4即连同挡块13轴9端盖11压缩弹簧销11向左移动挡块13即将机械臂上的弹簧顶杆3压入将活动手爪18自锁紧状态下松开当机械爪伸出抓住刀柄后机械手轴向向左伸出此时挡块13亦同时离开固定杆35借弹簧1的作用将挡块13拉回原来的锥孔盘4上锥孔与钢球5相对的原始位置由弹簧销11的作用使挡块13又向右移动至锥孔盘4与支架12端面压紧的位置这时机械臂上的弹簧顶杆3又自由伸出将活动手爪18锁死保证机械手将刀具拔出后机械手能将刀具可靠地夹紧com 回转运动见驱动装置图回转机械用来实现刀具的交换动作由图驱动外形装置图可见它由手臂14回转座51组成的手臂14与花键轴50固定连接花键轴与两个花键套筒49相连后者则由固定在机床立柱上回转座51上的两个滚动轴承支撑齿轮41通过花键轴套筒安装在花键轴的右端回转液压缸的结构见第三张图回转缸壳体79和上端盖86下端盖74定片93间均用螺钉联接并将它们作为一体通过上端盖与固定在立柱上转轴2支承在上下端盖上与动片90固定联接其伸出端通过花键轴部分与中间座的齿轮联接向手臂传递运动当液压缸通入高压油而使转轴转动时通过传动齿轮99带动齿轮41回转这样由花键轴50带动手臂14转动其转角两相对180°的极限位置可由螺钉67及53限定同时由螺钉65及68压下微动开关69及52发出到位信号以进行下一个动作com 直线运动回转头14的向左或向右拔刀或插刀的直线运动是由液压缸来实现液压缸座系固定于机床立柱上活塞杆端部有联接件与花键轴相连当活塞杆因液压缸进入高压油而向左或向右运动时通过联接件即可带动花键轴作直线运动从而带动回转头及机械手臂作向左或向右运动在液压缸两端设有缓冲装置可防止活塞与液压缸端面的撞击当活塞在左右两极限位置时都设有可调挡块由微动开关作用发出到位信号需要提醒的是既要保证不漏油又要保证机械手动作灵活过紧的密封往往影响机械手的正常动作这种液压缸活塞驱动的机械手每个动作结束之前均需设置缓冲机构以保证机械手的工作平稳可靠缓冲结构可以是小孔节流可以外接节流阀或是缓冲阀等为了使机械手工作平稳可靠除了要设有缓冲机构外还要考虑尽可能减小机械手的惯量圆柱体围绕旋转中心的运动惯量可由下式确定J J0WR298 com2式中 J0圆柱体绕其自身中心的惯量N·m·s2W圆柱体的重量NR旋转半径 m由上式可见惯量与物体重量成正比与旋转半径的平方成正比因此要尽可能采用密度小质量请的材料制造有关的零件要尽可能的减小机械手的回转半径由于液压驱动的机械手需要采用严格的密封因此还需要缓冲机构33 设计计算com 手指夹紧力的计算手指对工件的夹紧力可按下式计算N≥k1k2k3G kg·f式中k1安全系数通常取122我们取k1 18k2动载系数主要考虑惯性力的影响可按k2＝1＋ag估算a为机械手在搬运过程中的加速度单位为ms2a＝98ms2g为重力加速度所以这里k2 1k3方位系数按《机械工程手册》第10卷表562-3选取k3 0911我们取k3 10G被夹持工件的重量单位kg这里G 11kg则我们设计的机械手手指的夹紧力为N≥18×1×10×11 kg·f 198 kg·fcom 齿轮的设计齿轮传动按照两齿轮轴在机构中相对位置的不同分为两轴相互平行两轴相交和两轴交错即不平行也不相交三类用与平行轴传动的有直齿斜齿圆柱齿轮直齿斜齿内齿轮直齿斜齿缘这些齿轮有称为平面齿轮用与相交轴传动的有两轴线垂直相交和两轴线相交但不垂直的直齿圆弧齿延伸外摆线齿锥齿轮用与交错轴传动的有螺旋齿轮蜗轮蜗杆和轴线偏置的锥齿轮双曲线齿轮这些齿轮又称空间齿轮齿轮齿形曲线主要采用渐开线其它还有摆线圆弧线等由于渐开线齿形容易制造便于安装所以大多数齿轮采用渐开线齿形齿形标准摘自JB-100-60JB304-62齿轮传动是机械传动中最重要的传动之一形式很多应用广泛传递的功率近十万千瓦圆周速度可达200ms齿轮传动按照两齿轮轴在机构中相对位置的不同一齿轮传动主要特点①效率高在常用的机械传动中以齿轮传动的效率为最高如一级圆柱齿轮的效率可达99这对大功率传动十分重要因为即使效率只提高1也有很大的经济效益②结构紧凑在相同的使用条件下齿轮传动所需的空间尺寸一般较小③工作可靠寿命长设计制造正确合理使用维护良好的齿轮工作十分可靠寿命可长达一二十年这也是其它机械传动所不能比拟的这对车辆及矿井内工作的机器尤为重要④传动比稳定传动比稳定往往是对传动性能的基本要求齿轮传动获得广泛应用也就是由于这一特点但是齿轮传动的制造及安装精度要求高价格较贵且不宜用于传动距离大的场合齿轮传动可做成开式半开式及闭式如在农业机械建筑机械以及简易的机械设备中有一些齿轮传动没有防尘罩或机壳齿轮完全暴露在外边这叫开式齿轮传动这种传动外界杂物极易侵入而且润滑不良因此工作条件不好轮齿也极易磨损故只宜用于低速传动当齿轮传动装有简易的防护罩有时还把大齿轮部分地浸入油池中则称为半开式齿轮传动它的工作条件虽有改善但仍不能做到防止外界杂物侵入润滑条件也不算最好而汽车机床航空发动机等所用的齿轮传动都是装在精确加工而且封闭严密的箱体机匣内这称为闭式齿轮传动齿轮箱它与开式或半开式相比润滑及防护等条件最好多用于重要的场合二设计原则所设计的齿轮传动在具体的工作情况下必须具有足够的相应的工作能力以保证在整个工作寿命期间不致失效目前设计一般使用的。

第一章绪论1.1 数控设备的发展历史>第一代数控系统：1952年至1959年，采川电子管元件。

>第二代数控系统：1959年开始，采刖晶体管元件。

>第三代数控系统：1965年开始，采川集成电路。

>第四代数控系统：1970年开始，采刖人规模集成电路及小型通用计算机。

>第五代数控系统：1974年开始，采用微处理机和微型计算机。

1.2 自动换刀系统的意义从换刀系统发展的历史米看，1956年日本富士通研究成功数控转塔式冲床，美国IBM公司同期也研制成功了“APT”（刀具程序控制装置）。

1958年美国K&T公司研制出带ATC(自动刀具交换装置)的加工中心。

1967年出现了FMS（柔性制造系统）。

1978年以后，加工中心迅速发展，带有ATC装置，可实现多种工序加工的机床，步入了机床发展的黄金时代。

1.1.1 加工中心加工中心机床的出现，加之CAD技术、信息技术、网络控制技术以及系统工程学的发展，为单机数控自动化向计算机控制的多机制造系统自动化方向发展，创造了必要的条件．计算机群控系统即直接数控(Direct NC-DNC)系统，就是这一发展趋向的具体体观。

DNC系统使用一台较大的计算机，控制与管理多台数控机床和数控加工中心，能进行多品种、多工序的加工。

加工中心机床配备有装载多把刀具的刀具库，有自动更换刀具的功能，一次装夹中可以完成钻、镗、铣、铰等工序，特别适用于箱体类零件的多面、多工序加工。

它能完成车削加工的同时，兼有铣、镗、钻孔、攻丝等功能。

1.1.2 柔性制造单元柔性制造单元(FMC)是由中心控制计算机、加工中心与自动交换工件(AWC，APC)装置所组成。

工件一次装夹后可在柔性制造单元中的加工中心上加工，使得加工的柔性（可编程性）、加工精度和生产效率更高。

在柔性制造单元中，中心控制计算机负责作业调度、自动检测与工况自动监控等功能。

工件装在自动交换工件装置（工作台）上在中心控制计算机控制下传送到加工中心上加工；加工中心接收中心控制计算机传送来的数控程序进行加工，并将工况数据送中心控制计算机处理，如工件尺寸自动检测和补偿，刀具损坏和寿命躲控等。

第二节数控加工系统的自动换刀装置为了进一步提高数控机床的加工效率，数控机床向着工件在一台机床上经一次装夹可完成多道工序或全部工序加工的方向发展，从而出现了各种类型的加工中心机床和车削中心机床。

这类机床为了完成不同工序的加工工艺，需使用多种刀具，因此必须有自动换刀装置。

自动换刀装置应满足换刀时间短、刀具重复定位精度高、刀具储存量足够、结构紧凑及安全可靠等要求。

各类数控机床的自动换刀装置的结构取决于机床的类型、工艺范围、使用刀种类和数目。

目前数控机床使用的自动换刀装置主要有转塔式自动换刀和刀库式自动换刀二种。

一、转塔式自动换刀装置转塔式自动换刀装置又分回转刀架式和转塔头式二种，回转刀架式用于各种数控车床和车削中心机床。

转塔头式多用于数控钻、镗、铣床。

（一）回转刀架换刀回转刀架换刀是一种简单的自动换刀装置。

在回转刀架各刀座安装或夹持各种不同用途的刀具，通过回转刀架的转位实现换刀。

回转刀架可在回转轴径向和轴向安装刀具。

在数控车床上，回转刀架和其上的刀具布置大致有：（1）一个回转刀架，外圆类、内孔类刀具混合放置，如图6-10所示。

（2）两个回转刀架，分别布置外圆和内孔类刀具。

如图6-11所示，上刀架的回转轴与主轴平行，用于装外圆类刀具；下刀架的回转轴与主轴垂直，用于装内孔类刀具。

图6-11 带有两个回转刀架的数图6-12 双排回转刀架外形图控车床（3）一个回转刀架，外圆类、内孔类刀具分别布置在刀架的一侧面，如图6-12所示。

回转刀架的回转轴与主轴倾斜，每个刀位上可装两把刀具，用于加工外圆和内孔。

回转刀架的工位数最多可达20余个，但最常用的是8、10、12和16工位4种。

工位数越多，刀间夹角越小，非加工位置刀具与工件相碰而产生的干涉可能性越大；在刀架布刀时要给予考虑，避免发生干涉现象。

回转刀架在结构上必须具有良好的强度和刚度，以承受粗加工时切削抗力和减小刀架在切削力作用下的位移变形，提高加工精度。

回转刀架还要选择可靠的定位方案和定位结构，以保证回转刀架在每次转位之后具有高的重复定位精度。

数控镗铣床换刀机械手设计摘要为了更好的应用，机床工业中的对应机械手获得了广泛的研究，然而，有限的工作空间，比较差的灵活性，复杂对应机械手的难于设计，导致人们把目光投向于少于6个自由度的对应机械手，本篇论文描述了几个在自由度的数量和类型上都不相同的对应机械手，这些对应机械手可被用语对应运动机器，运动模拟器和工业机器人。

关键词：对应机械手；对应运动机械；自由度；机器人Abstractllel manipulators for the machine tool Industry have been studied extensively for various industrial applications. However, limited useful workspace areas, the poor mobility, and design difficulties of more complex parallel manipulators have led to mare interest in parallel manipulators with less than six degrees of freedom (DoFs). Several parallel mechanisms with various numbers and types of degrees of freedom are described in this paper, which can be used in parallel kinematics machines, motion simulators, and industrial robots.Key words：parallel manipulator；parallel kinematic machine；degree of freedom；robot目录绪论 (5)1机械手的相关介绍 (6)1.1数控技术的发展历程 (6)1.2 数控加工中心的基本功能 (6)1.3 加工中心的组成部分 (7)1.3.1 刀库 (7)1.3.2 刀具交换装置 (7)1.3.3 运刀装置 (8)1.3.4 刀具编码装置 (8)1.3.5 刀具识别装置 (9)1.4 刀库的驱动及定位 (9)1.5 我国数控技术的发展状况 (10)1.6 数控技术的发展趋势 (10)2 换刀机械手的总体方案设计 (11)2.1 设计任务 (11)2.2 机械手的平稳性 (11)2.3机械手的运动特性分类 (13)2.4 开关型机械手的速度及位置控制 (13)2.5 机械传动行机械手的速度及位置控制 (14)2.6 机械手类型确定 (14)2.7 驱动系统及电控统的选择 (14)3 总体结构设计 (19)3.1 手爪部分设计 (19)3.2 机械手手臂设计 (19)3.3 机械手传动结构的设计 (22)4 换刀机械手的参数和计算 (25)4.1 手臂的弯曲变形 (25)4.2 电动机的选择 (26)5 换刀过程 (27)致谢 (31)参考文献 (32)绪论随着我国工业生产的飞跃发展，自动化程度的迅速提高，实现工件的装卸、转向、输送或操持焊枪、喷枪、扳手等工具进行加工、装配等作业的自动化，已越来越引起人们的重视。

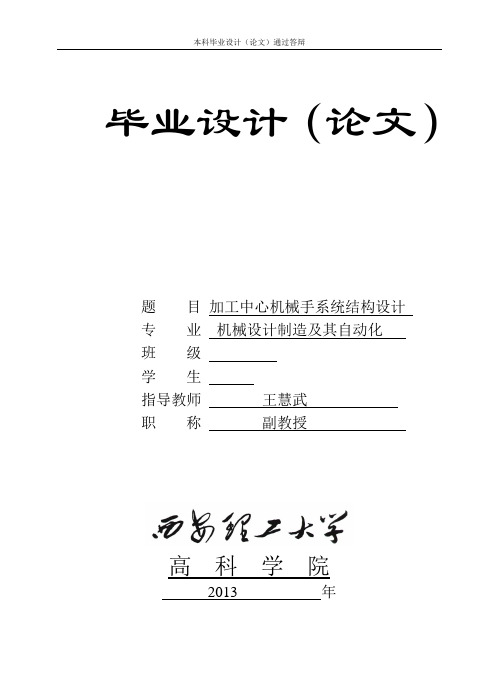

毕业设计（论文）题目加工中心机械手系统结构设计专业机械设计制造及其自动化班级学生指导教师王慧武职称副教授高科学院2013 年任务书填写要求1．毕业设计（论文）任务书由指导教师根据各课题的具体情况填写，经学生所在专业的负责人审查、学院（系）领导签字后生效。

此任务书应在毕业设计（论文）开始前一周内填好并发给学生；2．任务书内容必须用黑墨水笔工整书写或按教务处统一设计的电子文档标准格式（可从教务处网页上下载）打印，不得随便涂改或潦草书写，禁止打印在其它纸上后剪贴；3．任务书内填写的内容，必须和学生毕业设计（论文）完成的情况相一致，若有变更，应当经过所在专业及学院（系）主管领导审批后方可重新填写；4．任务书内有关“学院（系）”、“专业”等名称的填写，应写中文全称，不能写数字代码。

学生的“学号”要写全号（如020*******,为10位数），不能只写最后2位或1位数字；5．有关年月日等日期的填写，应当按照国标GB/T 7408—94《数据元和交换格式、信息交换、日期和时间表示法》规定的要求，一律用阿拉伯数字书写。

如“2004年3月15日”或“2004-03-15”。

6．毕业设计任务书、毕业论文及其它相关的报告书，要求一律用16K纸书写或打印。

系系主任西安理工大学高科学院批准日期毕业设计（论文）任务书系机械设计制造及其自动化专业 09机械1 班学生一、毕业设计(论文)课题加工中心机械手系统结构设计二、毕业设计(论文)工作自 2013 年 02 月 25 日起至 2013 年 06 月 14 日止三、毕业设计(论文)进行地点高科学院四、毕业设计(论文)的内容要求加工中心是带有刀库和自动换刀装置的数控镗铣床，主要用于加工单件、小批量的箱体零件或棱形零件等精密复杂零件。

工件在一次装夹后，加工中心可以自动更换刀具，连续对零件的各加工面自动地完成高精度的铣、钻、铰、镗及攻丝等多种工序。

按其主轴布置方式可分为卧式和立式加工中心两大类。

数控机床自动换刀系统一.概述要实现一次装夹多工序加工，在数控机床上必需具备自动换刀功能。

实现刀库与机床主轴之间刀具的装卸与传递功能的装置称为自动换刀系统。

自动换刀已广泛地用于镗铣床、铣床、钻床、车床、组合机床和其它机床。

使用自动换刀系统，协作精密的数控转台，不仅扩大了数控机床的使用范围，削减了生产面积，还可使机加工时间提高到70% ～80%，显著提高了生产率。

由于零件在一次安装中完成多工序加工，大大削减了零件安装的定位次数，从而进一步提高了加工精度。

自动换刀系统应当满意换刀时间短，刀具重复定位精度高，刀具储存数量足够，结构紧凑，便于制造、修理、调整，应有防屑、防尘装置，布局应合理等要求。

同时也应具有较好的刚性，冲击、振动及噪声小，运转平安牢靠等特点。

自动换刀系统的形式和详细结构对数控机床的总体布局、生产率和工作牢靠性都有直接的影响。

二.组成及其形式自动换刀系统由刀库、选刀机构、刀具交换机构(如机械手)、刀具在主轴上的自动装卸机构等部分组成。

自动换刀系统的形式是多种多样的，换刀的原理及结构的简单程度也不同，但一般可分为以下两大类：由刀库和主轴的相对运动实现刀具交换。

用这种形式交换刀具时，主轴上用过的刀具送回刀库和从刀库中取出新刀，这两个动作不能同时进行，选刀和换刀由数控定位系统来完成，因此换刀时间长，换刀动作也较多。

由机械手进行刀具交换。

由于刀库及刀具交换方式的不同，换刀机械手也有多种形式。

图1 换刀机械手的形式图1（a），（b），（c）为双臂回转机械手，能同时抓取和装卸刀库和主轴（或中间搬运装置）上的刀具，动作简洁，换刀时间短。

图（d）虽然不是同时抓取刀库和主轴上的刀具，但换刀预备时间及将刀具还回刀库的时间与机加工时间重复，因而换刀时间也很短。

抓刀运动可以是旋转运动，也可以是直线运动。

图1（a）为钩手，抓刀运动为旋转运动;图（b）为抱手，抓刀运动为两个手指旋转；（c）和（d）为叉手，抓刀运动为直线运动。

数控卧式镗铣床刀库机械手回转与装卸刀机构设计摘要数控卧式镗铣床是一种具有自动换刀装置和任意分度数控转台的数字控制机床，工件在一次装夹后能自动完成几个侧面的多种工序的加工。

数控卧式镗铣床刀库机械手回转与装卸刀机构用于主轴和刀库间的装刀与卸刀操作。

良好的结构设计能够实现刀库与机床主轴之间刀具的快速装卸，提高机床的工作效率。

镗铣床主要是刀具在工件上加工已有预制孔的机床。

通常，刀具旋转为主运动，刀具或工件的移动为进给运动。

它主要是用来加工高精度孔或一次定位完成多个孔的精加工，此外还可以从事与孔精加工有关的其他加工面的加工。

自动换刀装置是数控加工中心在工件的一次装夹中实现多道工序加工不可缺少的装置,主要由刀库、机械手和驱动装置几部分组成。

关键字：卧式镗铣床；自动换刀装置；回转机构；装卸刀装置CNC horizontal boring and milling machine tool storage manipulator rotary knife with loading anddischarging mechanism designAbstractCNC horizontal boring and milling machine is a kind of digital control machine tools, automatic tool changer and arbitrary indexing NC rotary table machining of the workpiece in a fixture can automatically complete the side of a variety of processes. CNC horizontal boring and milling machine magazine robotic swing and handling knife institutions for the loading the knife and unloading knife operation between the spindle and magazine. The good structure designed to achieve rapid loading and unloading of the tool between the magazine and the machine tool spindle to improve the efficiency of the machine. Boring and milling machine is a machine tool on the workpiece processing has been pre-hole. Typically, the rotation of the tool main movement, the movement of the tool or workpiece feed movement. It is mainly used to process high-precision holes or location to complete the finishing of a plurality of apertures, in addition to in the hole finishing machining surface processing. The automatic tool changer CNC machining centers in the workpiece clamping device, multi-channel processes indispensable mainly by the magazine, robots and drives several parts.Keywords：horizontal boring and milling machine；automatic tool changer；rotating mechanism；loading and unloading knife device目录1 绪论 (1)1.1题目背景和意义 (1)1.2数控镗铣床概述和结构组成 (1)1.2.1数控镗铣床的结构组成 (2)1.3国内外研究情况 (2)1.4本课题研究的主要内容 (3)1.4.1本课题研究的主要内容 (3)1.4.2 研究方案 (3)1.4.3 研究方法 (3)2 总体方案的确定 (7)2.1 主要技术参数 (6)2.2 自动换刀装置的设计参数 (6)2.3 确定数控卧式镗铣床自动换刀装置的形式 (6)3 机械手 (8)3.1机械手的组成 (8)3.1.1执行机构 (8)3.1.2驱动机构 (8)3.1.3 控制系统 (9)3.1.4课题工作要求 (9)3.2机械手手部的结构的设计 (10)3.2.2夹紧力及驱动力的计算 (12)3.2.3 机械手手抓夹持精度的分析计算 (13)3.2.4 弹簧的设计计算 (13)3.3机械手腕部结构的设计 (15)3.3.1腕部的结构以及选择 (15)3.3.2腕部的设计计算 (15)3.3.3液压缸盖螺钉的计算 (17)3.4 臂部 (18)3.4.1 臂部结构形式 (19)3.4.2 臂部运动的导向装置 (19)3.5机械手机身的设计计算 (21)3.5.1机身的整体设计 (21)3.5.2 机身回转机构的设计计算 (22)3.6自动换刀机械手的滑座伸缩和手架回转运动机构 (24)4 刀具交换装置的设计 (26)4.1 换刀机械手抓刀部分结构 (26)4.2 机械手传动结构 (27)4.3 自动换刀过程的动作顺序 (28)4.4 自动换刀装置的相关技术要求 (29)4.4.1 主轴准停装置 (29)4.4.2 换刀机械手的安装与调试 (29)5 自动换刀装置的控制原理 (30)5.1刀库的控制 (30)5.2机械手的控制 (30)结论 (31)致谢 (32)参考文献 (33)毕业设计（论文）知识产权声明 (34)毕业设计（论文）独创性声明 (35)1 绪论1.1题目背景和意义数控卧式镗铣床是一种具有自动换刀装置和任意分度数控转台的数字控制机床，工件在一次装夹后能自动完成几个侧面的多种工序的加工。

自动换刀装置的结构原理与维修8.4.1 自动换刀装置的形式自动换刀装置是加工中心的重要执行机构，它的形式多种多样，目前常见的有以下几种。

1．回转刀架换刀数控机床使用的回转刀架是最简单的自动换刀装置，有四方刀架、六角刀架，即在其上装有四把、六把或更多的刀具。

回转刀架必须具有良好的强度和刚度，以承受粗加工的切削力：同时要保证回转刀架在每次转位的重复定位精度。

图8-17为数控车床六角回转刀架，它适用于盘类零件的加工。

在加工轴类零件时，可以用四方回转刀架。

由于两者底部安装尺寸相同，更换刀架十分方便。

图8-17 数控车床六角回转刀架1－活塞 2－刀架体 3、7－齿轮 4－齿圈 5－空套齿轮6－活塞 8－齿条 9－固定插销 10、11－推杆 12－触头回转刀架的全部动作由液压系统通过电磁换向阀和顺序阀进行控制，它的动作分为4个步骤：(1)刀架抬起当数控装置发出换刀指令后，压力油由a孔进入压紧液压缸的下腔，活塞1上升，刀架体2抬起，使定位用的活动插销10与固定插销9脱开。

同时，活塞杆下端的端齿离合器与空套齿轮5结合。

(2)刀架转位当刀架抬起后，压力油从c孔进入转位液压缸左腔，活塞6向右移动，通过联接板带动齿条8移动，使空套齿轮5作逆时针方向转动。

通过端齿离合器使刀架转过60º。

活塞的行程应等于齿轮5分度圆周长的1/6，并由限位开关控制。

(3)刀架压紧刀架转位之后，压力油从b孔进入压紧液压缸上腔，活塞1带动刀架体2下降。

齿轮3的底盘上精确地安装有6个带斜楔的圆柱固定插销9，利用活动插销10消除定位销与孔之间的间隙，实现反靠定位。

刀架体2下降时，定位活动插销10与另一个固定插销9卡紧，同时齿轮3与齿圈4的锥面接触，刀架在新的位置定位并夹紧。

这时，端齿离合器与空套齿轮5脱开。

(4)转位液压缸复位刀架压紧之后，压力油从d孔进入转位液压缸的右腔，活塞6带动齿条复位，由于此时端齿离合器已脱开，齿条带动齿轮3在轴上空转。
