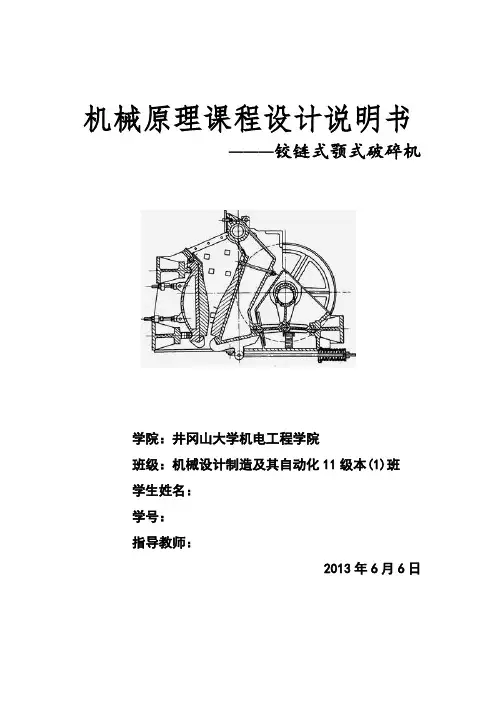

机械原理课程设计说明书———铰链式颚式破碎机学院：井冈山大学机电工程学院班级：机械设计制造及其自动化11级本(1)班学生姓名：学号：指导教师：2013年6月6日目录一、机构简介与设计数据 (2)二、已知条件及设计要求 (3)三、机构的结构分析 (4)四、连杆机构的运动分析 (4)五、连杆机构的动态静力分析 (7)六、飞轮设计 (9)七、主要收获 (10)八、参考文献 (11)九、教师评语 (11)颚式破碎机一、机构简介与设计数据（1）机构简介颚式破碎机是一种用来破碎矿石的机械，如图1.1所示。
机器经皮带（图中未画）使曲柄2顺时针回转，然后通过构件3，4，5使动颚板6向左摆向固定于机架1上的定额板7时，矿石即被轧碎；当动颚板6向右摆定颚板时，被轧碎的矿石即下落。
由于机器在工作过程中载荷变化很大，将影响曲柄和电动机的匀速运转。
为了减小主轴速度的波动和电动机的容量，在O2轴的两端各装一个大小和重量完全相同的飞轮，其中一个兼作皮带轮用。
图1.1 铰链式颚式破碎机结构简图图1.2 工艺阻力（2）设计数据设计内容连杆机构的远动分析符号n2L o2A L1L2h1h2l AB l O4B L BC L o6c 单位r/min mm数据170 100 1000 940 850 1000 1250 1000 1150 1960连杆机构远动的动态静力分析飞轮转动惯量的确定I O6D G3J S3G4J S4G5J S5G6J S6 mm N Kg m2 N Kg m2 N Kg m2 N Kg m2600 5000 25.5 2000 9 2000 9 9000 50 0.15二、已知条件及设计要求1．已知：各构件尺寸及质心位置（构件2的质心在O2处，其余构件的质心均位于构件的中心），曲柄转速n2。
要求：作机构运动简图，机构1~2个位置的速度和加速度多边形。
以上内容与后面的动态静力分析一起画在1号图纸上。
2．已知各构件重量G及其对质心轴的转动惯量Js；工作阻力Fr曲线如图1.2所示，Fr的作用点为D，方向垂直于O6C；运动分析中所得的结果。
简述颚式破碎机的破碎过程。
颚式破碎机是一种常用的物料破碎设备，它通过颚板的上下运动
完成物料的破碎过程。
具体破碎过程如下：
1. 颚式破碎机的进料口将物料送入破碎腔。
2. 物料被颚板夹紧，随着颚板的上下运动，物料不断受到挤压
力和剪切力，最终破碎成更小的颗粒。
3. 破碎后的物料落入破碎腔的下方，然后通过排料口排出。
4. 整个破碎过程中，颚板以及破碎腔中的衬板等部件承受着巨
大的冲击力和摩擦力，因此需要定期进行维护和更换。
总之，颚式破碎机的破碎过程主要是通过颚板的运动将物料破碎
成更小的颗粒，具有破碎效率高、结构简单等优点，广泛应用于矿山、冶金、建筑等领域。
颚式破碎机使用说明书

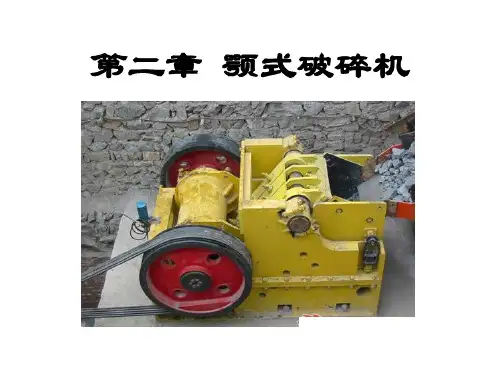

颚式破碎机是一种常用的矿石破碎设备，用于破碎各种硬度的矿石和岩石。
以下是颚式破碎机的使用说明书：
一、安装与调试：
1. 在安装前，要仔细检查设备各部件是否完好，紧固螺丝是否松动，润滑油是否充足。
2. 安装时，应根据设备基础图纸进行基础施工，确保设备稳固安全。
3. 安装完成后，需进行设备的空载试运转，检查设备是否运转正常，各部件是否有异常声响。
二、操作与维护：
1. 在使用颚式破碎机前，要先对设备进行全面的检查，确保各部件处于良好状态。
2. 启动设备前，应该先启动给料机，然后再启动颚式破碎机，
停机顺序相反。
3. 在操作过程中，要定期对设备进行润滑，保持润滑油的清洁
和充足。
4. 定期检查磨损件，如颚板、振动板等，发现磨损严重要及时
更换，以免影响设备破碎效果。
5. 在设备长时间停用时，要对设备进行全面的清洗和防锈处理，确保设备的使用寿命。
三、注意事项：
1. 在使用过程中，要注意设备的电气安全，避免发生触电事故。
2. 在清理设备堵料时，应先切断电源，确认设备完全停止运转
后再进行操作。
3. 避免超负荷运转，严禁超过设备规定的生产能力进行操作。
4. 在设备运转过程中，禁止站在进料口下方，以免发生意外伤
害。
总之，颚式破碎机的正确使用和维护对设备的性能和寿命具有重要影响。
用户在使用前务必详细阅读设备的使用说明书，并严格按照要求进行操作和维护，以确保设备的安全运行和高效生产。
