静 压 桩 施 工 记 录 表

宜昌市天龙房地产有限公司

YICHANGTIANLONGANGDICHAN CO., LTD. 工程技术统一标准 编号：

版号：

页码：第 1 页 共 18 页

天龙房地产有限公司

静力压桩工程

标

准

大

全

宜昌市天龙房地产有限公司

YICHANGTIANLONGANGDICHAN CO., LTD. 工程技术统一标准 编号：

版号：

页码：第 2 页 共 17 页

1 一般规定

1.1 桩位的放样允许偏差如下：

群桩： 20mm；

单排桩：10mm。

1.2 桩基工程的桩位验收，除设计在规定外，应按下述要求进行：

1 当桩顶设计标高与施工场地标高相同时，或桩基施工结束后，有可能对桩位进行检查时，桩基工程的验收应在施工结束后进行。

2 当桩顶设计标高低于施工场地标高，送桩后无法对桩位进行检查时，对打入桩可在每根桩桩顶沉至场地标高时，进行中间验收，待全部桩施工结束，承台或底板开挖至设计标高后，再做最终验收。对灌注桩可对护筒做中间验收。

1.3 打（压）入桩（预制混凝土方桩、先张法预应力管桩、钢桩）的桩位偏差，必须符合表1.3的规定。斜桩倾斜度的偏差不得大于倾斜角正切值的15%（倾斜角系桩的纵向中心线与铅垂线间夹角）。

表1.3 预制桩（钢桩）的桩位允许偏差（mm）

项 项目 允许偏差

1 盖有基础梁的桩

(1) 垂直基础梁的中性线

(2) 沿基础梁的中心线

100+0.01H

150+0.01H

2 桩数为1～3根桩基中的桩 100

3 桩数为4～16根桩基中的桩 1/2桩径或连长

4 桩数大于16根桩基中的桩：

(1) 最外边的桩

(2) 中间桩

1/3桩径或边长

1/2桩径或边长

注：H 为施工现场地面标高与桩顶设计标高的距离。

1.4 工程桩应进行承载力检验。对于地基基础设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，应采用静载荷试验的方法进行检验，检验桩数不应少于总数的1%，且不应少于3根，当桩总数少于50根时，不应少于2根。

建筑工程施工资料记录表格及编号目录

建筑工程施工资料记录表格及编号

目 次

B. 0. 1工程准备阶段和竣工验收文件记录表格及编号

1. 建设工程质量监督注册申报书(A5－1)

2. 建设工程质量监督注册证书(A5－2)

3. 建设工程质量监督计划(A5－3)

4. 山西省工程竣工验收备案表(A6－1)

5. 建设工程竣工验收报告(A6－2)

6. 建设工程设计文件质量检查报告(A6－2)

7. 建设工程勘察文件质量检查报告(A6－4)

8. 建设工程概况(建筑工程类) (A7－1)

B. 0. 2 施工监理资料记录表格及编号

1. 监理会议纪要(B1－1)

2. 监理日记(B1－2)

3. 建设工程质量评估报告(B1－3)

4. 监理工作联系单(B1－4)

5. 见证单位及见证人授权书(B1－5)

6. 工程开工/复工报审表( B2－1)

7. 施工进度计划报审表(B2－2)

8. 工程暂停令(B2－3)

9. 监理工程师通知单(B2－4)

10. 监理工程师通知回复单(B2－5)

11. 施工组织设计(方案)报审表(B3－1)

12. 工程材料/构配件/设备报验表(B3－2)

13. 工程报验单(B3－3)

14. 工程竣工预验报验单(B3－4)

15. 见证取样记录表(B3－5)

16. 混凝土浇灌申请书(B3－6)

17. 工程质量问题(事故)报告单( B3－7)

18. 工程质量整改通知单(B3－8)

19. 工程质量事故处理方案报审表(B3－9)

20. 监理抽检记录(B3－10)

21. 工程变更单(B3－11)

22. 施工试验见证取样汇总表(B3－12)

23. 工程款支付申请表(B4－1)

24. 工程变更费用报审表(B4－2)

25. 工程款支付证书(B4－3)

26. 分包单位资格报审表(B5－1)

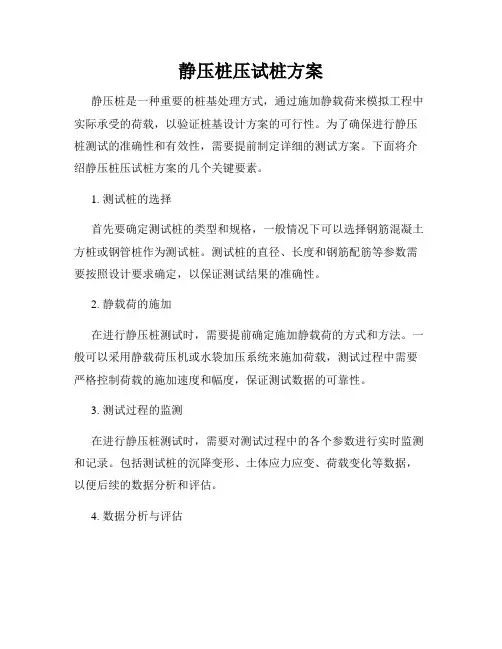

静压桩压试桩方案

静压桩是一种重要的桩基处理方式，通过施加静载荷来模拟工程中实际承受的荷载，以验证桩基设计方案的可行性。为了确保进行静压桩测试的准确性和有效性，需要提前制定详细的测试方案。下面将介绍静压桩压试桩方案的几个关键要素。

1. 测试桩的选择

首先要确定测试桩的类型和规格，一般情况下可以选择钢筋混凝土方桩或钢管桩作为测试桩。测试桩的直径、长度和钢筋配筋等参数需要按照设计要求确定，以保证测试结果的准确性。

2. 静载荷的施加

在进行静压桩测试时，需要提前确定施加静载荷的方式和方法。一般可以采用静载荷压机或水袋加压系统来施加荷载，测试过程中需要严格控制荷载的施加速度和幅度，保证测试数据的可靠性。

3. 测试过程的监测

在进行静压桩测试时，需要对测试过程中的各个参数进行实时监测和记录。包括测试桩的沉降变形、土体应力应变、荷载变化等数据，以便后续的数据分析和评估。

4. 数据分析与评估 静压桩测试完成后，需要对测试数据进行详细分析和评估。通过对测试桩的荷载-沉降曲线进行拟合和分析，可以得出关键参数如桩的承载力、承载特性等，为后续的设计提供参考依据。

总之，静压桩压试桩方案的制定需要考虑多个方面的因素，包括测试桩的选择、静载荷的施加、监测过程和数据分析等。只有全面细致地制定测试方案，才能确保静压桩测试结果的准确性和可靠性，为工程建设提供有力支撑。

静压力桩施工方案

一、 施工部署：

1、 根据设计图中的要求选择预应力钢筋混凝土管桩生产厂家，明确管桩的型号、规格及用量、供货日期，保证管桩的质量符合设计图纸的要求及有关规范的要求。

2、 根据设计图纸说明：PTC-400(60)A-C60管桩终控标准：当压桩压力为1.5~2.0Ra时，按设计桩顶标高控制。当压桩压力大于2Ra时，按桩身极限强度控制。

3、 正式压桩施工前进行试压桩，通过试压桩明确现场施工静压桩的终桩压力值。

4、 发挥企业管理优势，按照创样板工程的管理模式，以“质量为本、科学管理、精益求精、竭诚服务”的质量方针为宗旨，严格要求静力压桩的施工质量，使静压桩基础工程施工质量优良。

5、 按照静压桩施工程序明确分工，责任到岗，设有专人控制安全生产，严格的执行安全生产操作规程施工，不违章指挥、不违章作业，杜绝重大安全事故的发生。施工的全过程中注意降低噪音，不扰民、不污染四周环境。

6、 静压桩机到场选择靠近作业场地卸车，采用汽车吊车卸下静压桩机部件部件，不野蛮施工，设专人指挥吊装卸落地点，整齐堆放。按照设备的组装说明书、装配图依次组装、调试，报请监理、业主方等有关部门验收。

7、 经调试车、报验合格后根据业主方、设计方选择的试桩点，进行移机就位、调平。报请监理、业主、设计等确认试桩点后，进行静力压桩的试压桩施工。

8、 经过静力压桩的试桩过程给出的终桩压力值，由设计方、监理方、业主方给定正式静力压桩的终桩压力值控制数据后，根据施工放出工程桩位点进行正式静力压桩施工。

二、 施工程序及方法：

1、 施工工艺流程：

注明：①静压桩压到底桩露出地面控制高度0.1m，再吊入夹持上一节桩与底桩对齐续压。

②夹持上一节桩对齐续压到底桩露出地面0.6～0.8m时，调整与下桩对齐、对中，进行上下节桩接头电焊焊接，焊接时两人对称均匀焊接，焊缝饱满。

2、 静压桩施工方法：

静力压机就位至压桩点，调试好压桩机，使压桩机的夹持钳口中心（可挂中心线锤陀）与地面上的定位样桩基本对准，将桩机调平，测量定位 压桩机就位 吊桩喂桩，夹持
