收线变频器用SINEE009，参数如下：
F-1.01 启动停机方式 1 F-1.04 空径系数K1 90 (以满盘时显示的值确定) F-1.05 PID调节系数K2 30 F-1.06 加速时间1 2
F-1.07 减速时间1 2 F-1.12 加速时间4 120
F-1.13 减速时间4 120 F-1.15 载波频率 2.0
F-1.18 滑差补偿增益 0 F-1.20 最大频率 75
F-1.22 上限频率 75 F-1.26启动卷径增益 2.5或3.5
F-1.27卷径增益5 0.3或1.5 F-1.28卷径增益4 0.2或1.0
F-1.29卷径增益3 0.1或0.8 F-1.30启动卷径时间间隔 12.5或25或50
F-2.05 反转禁止 1 F-2.07 停车方式 0
F-2.11 自动稳压AVR 0 F-2.12 过电压保护方式 0
F-2.13 能耗制动方式 1（电网电压太高时选1） F-2.15 启动直流制动时间 0.1
F-2.16 停车直流制动频率 1.5 F-2.17 停车直流制动电压 5
F-2.18 停车直流制动时间 3 F-2.27 输出频率水平FDT 1.5
F-3.16 卷径计算4 300 F-3.17 卷径计算3 250
F-3.18 卷径计算2 200 F-3.19 卷径计算1 100
F-3.20 卷径计算死区范围 50—80 F-3.21 卷径计算时间间隔 800
F-3.22 平滑启动时间 2000 F-3.23 积分范围正/反作用 0
F-3.24 平滑启动时PID/PD选择 1 F-3.25 大、中拉机/细、微伸机选择 0
F-3.26 卷径复位选择 0 F-3.27 启动卷径增益控制选择 0
F-3.30 VS滤波时间 0.3 F-3.31 刹车信号延迟时间 10
F-4.00 PID模式选择 3 F-4.01 PID反馈选择 0
F-4.02 变送器模式 0 F-4.04 反馈滤波时间 0.05
F-4.06 PID给定（张力位置设定值） 5 F-4.07 比例增益P 0.25—0.40
F-4.08 积分时间I 0 F-4.09 微分时间D 0
F-4.10 积分作用范围 100
F-5.09 F1.04限制值 130 （以空盘时F1.04在最高速时计算的值为准）
主变频SINEE-003系列
F1.01 启动停车方式 1 F1.02 输入方式 1
F1.06 加速时间 50 F1.07 减速时间 50
F1.12 寸动加速时间 6 F1.13 寸动减速时间 6
F1.14 转矩提升 0 F1.20 最大频率 94
F1.21 基础频率 50 F1.22 上限频率 94
F1.23 下限频率 0 F1.25 寸动频率 6
F2.04 加减速模式 0 F2.07 停车方式 0
F2.11 自动稳压AVR 2 F2.12 过电压保护 1
F2.13 能耗制动方式 1 F2.15 启动直流制动时间(转速跟踪) 0.1 F2.16 停车直流制动频率 1 F2.17 停车直流制动电压 3.5
F2.18 停车直流制动时间 1 F2.22 MO输出选择 0
F2.27 输出频率水平FDT 1.5 F2.31输出端子故障继电器功能选择 7209 F5.00 电机额定功率出厂值 F5.04 电机连接方法 1
F5.10 缺相保护功能 0 F5.13 变频器额定功率出厂值
F5.15 变频器额定电流出厂值。

合集下载

变频器参数表

变频器参数表

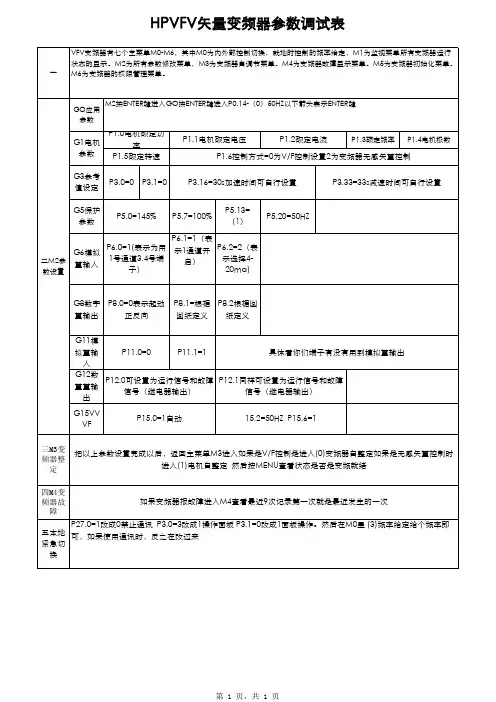

HPVFV矢量变频器参数调试表
VFV变频器有七个主菜单M0-M6，其中M0为内外部控制切换，就地时控制的频率给定，M1为监视菜单所有变频器运行 状态的显示。M2为所有参数修改菜单，M3为变频器自调节菜单。M4为变频器故障显示菜单。M5为变频器初始化菜单 。M6为变频器的权限管理菜单。
一
GO应用 参数
第 1 页，共 1 页
P5.0=145%
P5.7=100% P5.13=（1） P5.20=50HZ
P6.1=1（表 P6.0=1(表示为用 示1通道开 P6.2=2（表 G6模拟 1号通道3.4号端 示选择4二M2参 启） 量输入 子） 20ma1=根据 P8.2根据图 图纸定义 纸定义
M2按ENTER键进入GO按ENTER键进入P0.14-（0）50HZ以下箭头表示ENTER键
G1电机 P1.0电机额定功率 参数 P1.5额定转速 G3参考 值设定 G5保护 参数 P3.0=0 P3.1=0
P1.1电机额定电压
P1.2额定电流
P1.3额定频率
P1.4电机极数
P1.6控制方式=0为V/F控制设置2为变频器无感矢量控制 P3.16=30s加速时间可自行设置 P3.33=33s减速时间可自行设置
把以上参数设置完成以后，返回主菜单M3进入如果是V/F控制是进入(0)变频器自整定如果是无感矢量控制时 进入(1)电机自整定 然后按MENU查看状态是否是变频就绪
如果变频器报故障进入M4查看最近9次记录第一次就是最近发生的一次
P27.0=1改成0禁止通讯 P3.0=3改成1操作面板 P3.1=0改成1面板操作。然后在M0里 (3)频率给定给个频率即 五本地 可，如果使用通讯时，反之在改过来 紧急切 换
G11模 P11.0=0 P11.1=1 具体看你们端子有没有用到模拟量输出 拟量输 入 G12数 P12.0可设置为运行信号和故障 P12.1同样可设置为运行信号和故障 量量输 信号（继电器输出） 信号（继电器输出） 出 G15VV VF 三M3变 频器整 定 四M4变 频器故 障 P15.0=1自动 15.2=50HZ P15.6=1
变频器器参数设置大全

变频器器参数设置大全

变频器器参数设置大全变频器是一种用于控制电动机运行速度和扭矩的设备，主要通过改变电机的供电频率和电压来实现。

在使用变频器时，正确的参数设置对于设备的运行效果至关重要。

以下是变频器参数设置的一些重要参数及其解释：1.主控制参数主控制参数决定了变频器的运行模式和控制方式。

常见的主控制参数包括：-控制模式：选择正确的控制模式，如速度控制、扭矩控制或位置控制等，根据实际需求进行设置。

-倍数模式：选择是否需要倍数运行，若选择了倍数运行，则会根据设定的倍数对电机的速度进行调节。

-运行频率范围：设定变频器的运行频率范围，通常为电机额定频率的±10%。

-运行频率上限：设定变频器的最大运行频率，即电机的最高转速。

2.输出参数输出参数决定了变频器的输出功率和电压等级。

常见的输出参数包括：-输出功率：设定变频器的输出功率，通常为电机的额定功率。

-输出电压：根据电机的额定电压选择合适的输出电压。

3.速度参数速度参数用于设定电机的运行速度及相关控制参数。

常见的速度参数包括：-目标速度：设定电机的运行目标速度，可以设定为固定值或通过外部输入控制。

-加速时间：设定电机从静止状态加速到目标速度所需的时间，较短的加速时间可以提高设备的响应速度。

-减速时间：设定电机从目标速度减速到静止状态所需的时间，根据实际需求进行设置。

4.过载保护参数过载保护参数用于保护变频器和电机免受过载运行的影响。

常见的过载保护参数包括：-过载保护等级：根据电机的额定功率选择适当的过载保护等级，过载保护等级通常为电机额定功率的倍数。

-过载保护时间：设定电机在过载状态下可以持续运行的时间，超过设定的时间将自动停机以避免损坏电机。

5.故障报警参数故障报警参数用于设定变频器故障发生时的报警方式和保护措施。

常见的故障报警参数包括：-故障报警类型：设定故障报警的类型，如过流、过压、过载、短路等。

-故障报警动作：设定故障报警时采取的措施，如停机、降速、输出故障代码等。

(完整版)变频器功能参数

(完整版)变频器功能参数

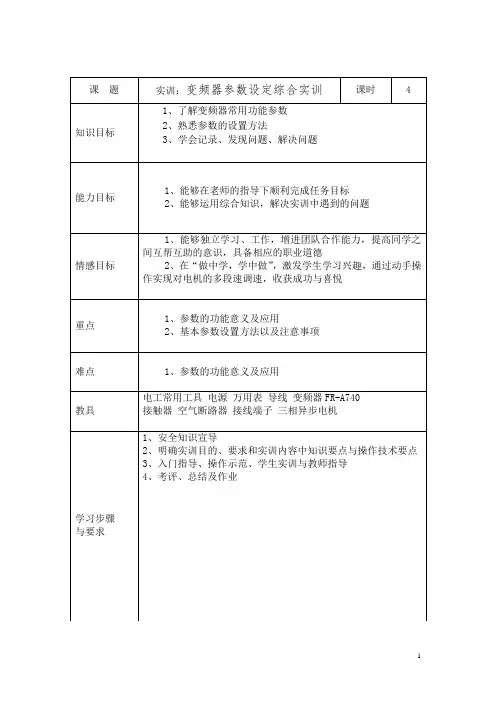

【实训目的】1、掌握变频器常用参数含义和设定方法2、了解多功能端子的含义和使用3、了解多段速的操作步骤和实现方法【组织教学】1、清点人数，并做好记录2、明确实训目的要求及实训纪律3、入门指导、操作示范、学生操作、教师指导4、总结评分、布置作业【教学方法】示范指导法、讨论法、比赛法、实训法、教授法【安全教育】1、宣读实验室安全用电规章制度2、强调实训过程中的设备和人身安全3、强调实验室上课纪律【知识和技术要点】复习引入：（1）变频器有哪几种操作模式？（2）如何将变频器的参数进行清零？重点知识：一、A740变频器基本参数功能表1、Pr.0转矩提升2、Pr.1上限频率、Pr.2下限频率4、Pr.7加速时间、Pr.8减速时间、Pr.20加减速基准频率5、Pr.79操作模式选择6、多段速调速参数设置（1）7段速调速曲线图：电路图连接：（2）15段速调速曲线图：电路图：7、点动运行Pr.15：点动运行频率Pr.16：点动加减速时间图示：电路连接举例：8、Pr.59遥控功能电路连接举例：【实训步骤】一、参数预置教师示范：将上限频率预置为50HZ（1）按【MODE】键至参数设定模式，此时显示为Pr..（2）旋转电位器，找到Pr.1（3）按【SET】键，读出原数据（4）旋转电位器，改变数据为50（5）按下【SET】键1.5s写入数据这时，如果在显示器上交替显示功能码Pr.1和数字50即表示参数设置成功，否则设置失败，必须重新设置。
