变频器调试参数

变频器常用参数设置步骤图解（变频器）的设置菜单分为一级菜单、二级菜单等，菜单后面是参数。

Altivar31变频器一级菜单的访问如左图所示，参数的设置如右图所示。

右图是待机（准备运行）状态开始，将FUn-PSS-SP2参数设定为15Hz，然后又返回到待机状态的操作过程。

在实际设置时，可能从中间某一步开始。

若还有其它的参数需要设置，不需要返回到待机状态，只要返回到相应的一级继续设置即可。

全部参数设置完毕需要返回到待机状态准备开车。

有些参数还可以在变频器有些过程中进行设置。

错误的设置可能损坏变频器！没有弄清楚的参数不要随意设置！常用参数是经常使用的一些参数，主要包括以下内容（以Altivar31变频器为例）：1、上限频率（高速）SEt－HSP与下限频率（低速）SEt－LSP上限频率是最大给定所对应的频率，下限频率是最小给定所对应的频率。

上下限频率的设定是为了限制电动机的转速，从而满足设备运行控制的要求。

2、加速时间（加速斜坡时间）SEt－ACC与减速时间（减速斜坡时间）SEt－dEC加速时间是变频器从0Hz加速到额定频率（通常为50Hz）所需的时间，加速斜坡类型由FUn—rPC－rPt设置。

减速时间是变频器从额定频率减速到0Hz所需的时间。

设定加、减速时间必须与负载的加、减速相匹配。

（电机）功率越大，需要的加、减速时间也越长。

一般11kW以下的电机，加、减速时间可设置在10s以内。

对于大容量的电机，若设置加速时间太短，可能会使变频器过流跳闸；设置减速时间太短，可能会使变频器过压跳闸。

对于多电机同步运行的情况，若设置加速时间太短，可能会使变频器过流跳闸，设置加速时间太长，会使开车时同步性能变坏；设置减速时间太短，可能会使变频器过压跳闸，设置减速时间太长，由于各电机功率不同，负载差异较大，可能会使各电机不能同时停转，造成下次开车困难。

因此，多电机同步运行时，需要精确设置加、减速时间，这也是设备调试的主要项目之一。

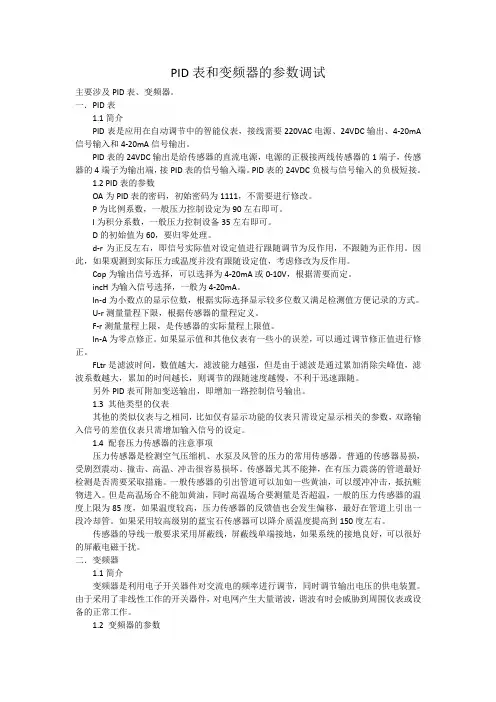

PID表和变频器的参数调试主要涉及PID表、变频器。

一．PID表1.1简介PID表是应用在自动调节中的智能仪表，接线需要220VAC电源、24VDC输出、4-20mA 信号输入和4-20mA信号输出。

PID表的24VDC输出是给传感器的直流电源，电源的正极接两线传感器的1端子，传感器的4端子为输出端，接PID表的信号输入端。

PID表的24VDC负极与信号输入的负极短接。

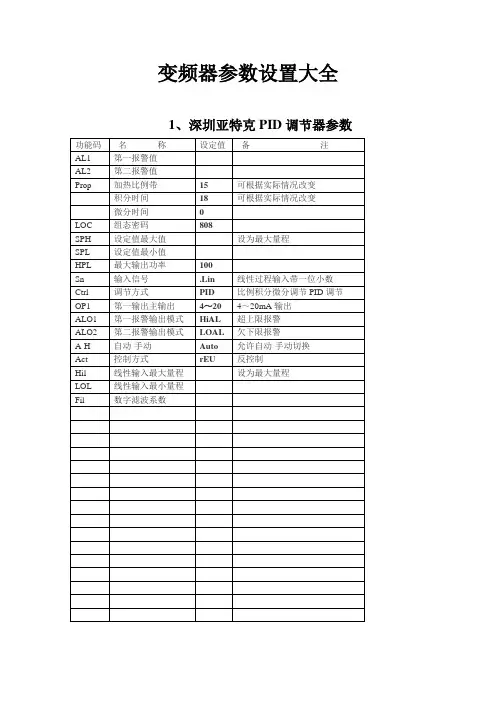

1.2 PID表的参数OA为PID表的密码，初始密码为1111，不需要进行修改。

P为比例系数，一般压力控制设定为90左右即可。

I为积分系数，一般压力控制设备35左右即可。

D的初始值为60，要归零处理。

d-r为正反左右，即信号实际值对设定值进行跟随调节为反作用，不跟随为正作用。

因此，如果观测到实际压力或温度并没有跟随设定值，考虑修改为反作用。

Cop为输出信号选择，可以选择为4-20mA或0-10V，根据需要而定。

incH为输入信号选择，一般为4-20mA。

In-d为小数点的显示位数，根据实际选择显示较多位数又满足检测值方便记录的方式。

U-r测量量程下限，根据传感器的量程定义。

F-r测量量程上限，是传感器的实际量程上限值。

In-A为零点修正。

如果显示值和其他仪表有一些小的误差，可以通过调节修正值进行修正。

FLtr是滤波时间，数值越大，滤波能力越强，但是由于滤波是通过累加消除尖峰值，滤波系数越大，累加的时间越长，则调节的跟随速度越慢，不利于迅速跟随。

另外PID表可附加变送输出，即增加一路控制信号输出。

1.3 其他类型的仪表其他的类似仪表与之相同，比如仅有显示功能的仪表只需设定显示相关的参数，双路输入信号的差值仪表只需增加输入信号的设定。

1.4 配套压力传感器的注意事项压力传感器是检测空气压缩机、水泵及风管的压力的常用传感器。

普通的传感器易损，受剧烈震动、撞击、高温、冲击很容易损坏。

传感器尤其不能摔，在有压力震荡的管道最好检测是否需要采取措施。

艾默生变频器参数调试艾默生变频器是一种能够调控电机运行频率和电压的设备，广泛应用于工业控制系统中。

参数调试是使用变频器的重要环节，通过调试参数可以实现对电机的精确控制，提高设备的效率和稳定性。

本文将介绍艾默生变频器参数调试的关键步骤和注意事项。

一、参数调试前的准备工作1.检查变频器和电机的连接，确保电气连接正确无误。

2.查阅变频器的使用说明书，了解变频器的基本参数和功能设置。

二、变频器参数调试的基本步骤1.设置变频器的基本参数：将检查变频器的型号、电源电压、电机功率等基本参数，并根据需求进行设置。

2.调整速度控制参数：在参数设置菜单中，设置速度控制模式，并进行相应的参数调整。

通常有PID参数、速度限制等设置选项，根据实际情况进行调整。

3.调整转矩控制参数：如果需要进行转矩控制，可以根据具体需求进行调整。

转矩控制参数通常包括转矩增益、转矩限制等。

4.调整电机保护参数：为了保护电机和变频器，需要设置相应的保护参数，如过载保护、过温保护等。

根据电机的额定参数和实际工况进行设置。

5.运行测试和优化：完成参数设置后，进行运行测试，观察电机的运行情况和性能表现，并根据观察结果进行参数优化。

三、参数调试的注意事项1.在参数调试过程中，一般建议逐步调整参数，并进行测试验证。

不宜一次性调整所有参数。

2.在参数调试过程中，注意观察电机的运行情况，如振动、噪声等异常现象。

及时排查原因并进行参数调整。

3.根据电机的额定参数和实际工况进行参数设置，避免过载运行和过度检测。

4.注意变频器和电机的温度，确保在正常范围内运行。

过高的温度可能导致设备损坏。

5.参数调试结束后，及时保存参数设置。

在后续运行中，可以根据需要进行微调和修改。

总结：艾默生变频器参数调试是使用变频器的重要环节，通过参数调试可以实现电机的精确控制，并提高设备的效率和稳定性。

参数设置应根据电机的额定参数和实际工况进行调整，并根据观察结果进行优化。

在调试过程中要注意观察电机的运行情况和温度，并及时进行排查和调整。
