EV2000变频器参数
注：FP.01=0全部参数允许改写。

参数内容7150 7136 F0.00 频率给定通道选择0：数字给定1，操作面板上下键调节
1：数字给定2，端子UP/DN调节
2：数字给定3，串行口给定
3：VCI模拟给定。

4：CCI模拟给定。

5：端子脉冲（PULSE）给定
3
F0.01 数字频率控制LED个位：
0：设定频率掉电存储。

1：设定频率掉电不存储。

LED十位：
0：停机设定频率保持。

1：停机设定频率恢复F0.02
注：仅对F0.00=0，1，2
11
F0.02 运行频率数字设定F0.13下限频率—F0.12上限频率
注：仅对F0.00=0，1，2
50
F0.03 运行命令通道选择0：操作面板运行命令通道（LED亮）
1：端子运行命令通道（LED灭）
2：串行口运行命令通道（LED闪烁）
1
F0.04 运行方向设定0：正转1：反转0
F0.05 最大输出频率Max（50.00，上限频率F0.12）—650HZ 167
F0.06 基本运行频率 1.00—650HZ 50
F0.07 最大输出电压1—480V 380
F0.08 机型选择0：G型（恒转矩负载机型）
1：P型（风机水泵类负载机型）
注：仅对45KW及以下G/P合一机型有效
F0.09 转矩提升0.0（自动）
0.1%—30%
3.
F0.10 加速时间0.1—3600
注：缺省单位秒；时间单位选择见F0.09 10 8
F0.11 减速时间12 10 F0.12 上限频率下限频率F0.13—最大频率F0.05 167 200 F0.13 下限频率0.00—上限频率F0.12 0
F1.07 曲线一最大给定对
应频率
0.00—F0.05 167 200
F2.00 启动运行方式0：从启动频率启动
1：先制动在从启动频率启动
2：转速跟踪（包括方向判别）在启动，转
速为零时从启动频率启动
F2.01 启动频率0.2—60HZ 0.5
F2.02 启动频率保持时间0.0—10秒0
F2.05 加减速方式选择0：直线0
1：S曲线
2：自动
F2.08 停机方式0：减速停机
1：自由停车
2：减速停机+直流制动
F2.13 能耗制动选择0：不使用1：使用 1 F2.14 制动使用率0.0—100.00%
注：仅对5.5/7.5KW内置有效；减速中自
动加入能耗制动。

95
F3.12 电机音调调节0—10
F5.00 闭环运行控制选择0：闭环运行控制无效
1：闭环运行控制有效
F5.01 给定通道选择0：数字给定（F5.02=6指F5.06，其余指
F5.05）
1：由VCI模拟电压给定（0-10v）
2：由CCI模拟给定
注：对于速度闭环，模拟给定10V对应最
大频率F0.05的同步转速。

1
F5.02 反馈通道选择0：由VCI模拟电压给定（0-10v）
1：由CCI模拟输入。

2：VCI+CCI
3：VCI-CCI
4：Min（VCI，CCI）
5：Max（VCI，CCI）
6：脉冲；（PG闭环单/双由端子确定）
F5.03 给定通道滤波0.01—50.00s 0.5 F5.04 反馈通道滤波0.01—50.00s 0.5 F5.05 给定量数字设定0.00—10.00V 0
F7.06 X7端子功能（急停）0：无功能1，2，3：多段频率端子1，2，
3
4，5：加减速时间端子1，2
6：外部故障常开7：外部故障常闭
8：外部复位（RESET）输入
9：外部正转点动运行控制输入
10：外部反转点动运行控制输入
35：外部停机指令
37：变频器运行禁止
40：辅助给定频率清零
41：PLC停机状态复位35
F7.07 X8端子功能（外部
复位）
8
F7.10 Y1输出端子功能
（频率到达）0：变频器运行中信号（RUN）
1：频率到达信号（FRA）
4：过载检出信号（OL）
6：外部故障停机（EXT）
16：变频器故障
1
F7.13 频率到达宽度0.00—650HZ 2.5
F9.08 冷却风扇控制0：自动停止方式
1：通电中风扇一直转
1
FH.00 电机级数2—14 6 4 FH.01 电机额定功率0.4—999.9KW 7.5 5.5 FH.02 电机额定电流0.1—999.9A 18.6 12.5 FH.08 电机额定转差频率0.00—20.0HZ 0
FH.09 电机参数自诊定0：不动作
1：动作（电机静止）
2：动作（电机旋转）
FL.00 变频电机过载保护
方式0：不动作
1：普通电机（带低速补偿）
2：动作（不带低速补偿）
2
FL.01 变频电机过载保护
系数
20.00—110.0% 110 FP.00 用户密码0：无密码
FP.01 参数写入保护0：全部参数允许改写
1：除设定频率（F0.02）和本功能码外，
其他参数禁止改写。

2：除本功能码外，其他参数禁止改写。

1
FP.03 参数拷贝0：无动作
1：参数上载
2：参数下载
3：参数下载（机型相关除外）
注：仅对有LCD有效1（上传）2（下载）
电机自诊定过程（电机轴无负载）
F0.03=0 操作面板运行命令
FP.01=0 全部参数允许改写
F0.06=50
F0.07=380
F0.10=10
F0.11=12
FH.00=6
FH.01=7.5
FH.02=18.6
FH.09=2
按RUN自诊定电机。

诊定结束后FH.09自动变为0.
故障对策及异常处理：
故障代码故障类型可能的故障原因对策E001 变频器加速运行时过流加速时间太短延长加速时间E002 变频器减速运行过电流
E003 变频器恒速运行过电流
E004 变频器加速运行过电流
E005 变频器减速运行过电压
E006 变频器恒速运行过电压
E007 变频器加速运行过电压
E008 输入侧缺相
E009 输出侧缺相
E010 逆变模块保护
E011 逆变模块散热器过热
E012 整流模块散热器过热
E013 变频器过载
E014 电机过载
E015 紧急停车或外部设备故障
E016 EPROM读写故障
E017 RS232口通讯错误
E018 接触器未吸合
E019 电流检测电路故障
E020 系统干扰
E023 操作面板参数拷贝出错
E024 自整定不良
Omron 3G3RV-A4110变频器A1-02 控制模式选择（无
PG的V/F控制
A1-03 初始化（no）0
1
B1-01 频率指令的选择（控
制回路端子）
1
B1-02 运行指令的选择（控
制回路端子）
B1-03 停止方法的选择（减
速停止）
C1-01 加速时间5s
C1-02 减速时间8s
C6-01 CT/VT选择（VT） 1
E1-01 输入电压380v
F
E1-03 选择V/F曲线（任意
V/F曲线）
E1-04 最大输出频率
200HZ
（FMAX）
E1-05 最大电压（VMAX）380V
E1-06 基本频率50HZ E2-01 电机额定电流27A
20
H1-01 端子S3的功能（外
部故障减速停止）
14
H1-02 端子S4的功能（故
障复位）
2
H2-01 端子M1-M2的功能
（频率一致）
L1-01 电机保护功能（变频
2
专用电机）
L3-04 减速中防止失速功
3
能有效（配制动电
阻）
L4-02 频率检出幅度4HZ
O3-01 拷贝功能的选择
1-READ 2-COPY）
O3-02 READ许可的选择
（0-禁止1-允许）
电机自学习
1．选择自学习方式（A，TUNE）
设定T1-01=2
设定T1-02=11（电机输出功率）
设定T1-04=27（电机额定电流）
2．按RUN键开始闪烁进入自学习
3．自学习结束显示END
自学习后变频电机在低速时震动调整F系列参数
400ms
C4-02 力矩补偿的延时时
间常数
E1-06 基频60HZ
E1-07 中间输出频率（FB）50HZ
70V
E1-08 中间输出频率电压
（VC）
1.5HZ
E1-09 最低输出频率
（FMIN）
12V
E1-10 最低输出频率电压
（VMIN）
N1-01 选择防止乱调功能
1
（有效）
N1-02 防止乱调增益 1.5。

合集下载

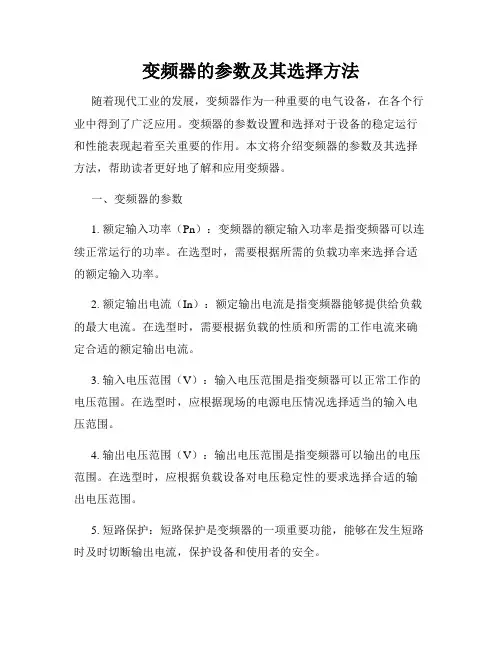

变频器的参数及其选择方法

变频器的参数及其选择方法

变频器的参数及其选择方法随着现代工业的发展，变频器作为一种重要的电气设备，在各个行业中得到了广泛应用。

变频器的参数设置和选择对于设备的稳定运行和性能表现起着至关重要的作用。

本文将介绍变频器的参数及其选择方法，帮助读者更好地了解和应用变频器。

一、变频器的参数1. 额定输入功率（Pn）：变频器的额定输入功率是指变频器可以连续正常运行的功率。

在选型时，需要根据所需的负载功率来选择合适的额定输入功率。

2. 额定输出电流（In）：额定输出电流是指变频器能够提供给负载的最大电流。

在选型时，需要根据负载的性质和所需的工作电流来确定合适的额定输出电流。

3. 输入电压范围（V）：输入电压范围是指变频器可以正常工作的电压范围。

在选型时，应根据现场的电源电压情况选择适当的输入电压范围。

4. 输出电压范围（V）：输出电压范围是指变频器可以输出的电压范围。

在选型时，应根据负载设备对电压稳定性的要求选择合适的输出电压范围。

5. 短路保护：短路保护是变频器的一项重要功能，能够在发生短路时及时切断输出电流，保护设备和使用者的安全。

6. 过载保护：过载保护是变频器的另一项重要功能，能够在负载过载时及时切断输出电流，保护设备免受损坏。

7. 控制方式：变频器的控制方式有多种，如电压控制、速度控制和转矩控制等。

在选型时应根据具体的应用需求选择合适的控制方式。

二、变频器的选择方法1. 确定负载类型：首先需要确定所需控制的负载类型，如电动机、泵、风机等。

不同的负载类型对变频器的要求不同，因此在选型时需要明确负载类型。

2. 计算负载功率：根据实际负载工作条件和负载参数，计算负载功率。

负载功率是选择变频器的重要依据，应精确计算以确保变频器能够满足负载需求。

3. 分析负载特性：根据负载的启动特性、工作特性和负载惯量等参数，分析负载对变频器的要求。

例如，对于负载惯量大的设备，需要选择具有较强驱动能力的变频器。

4. 选择合适的变频器：根据前述确定的参数要求，选择具有合适额定输入功率、额定输出电流、输入电压范围和输出电压范围等参数的变频器。

变频器功能参数

变频器功能参数

变频器功能参数变频器是一种用来调节电机转速的电子设备，可以将输入电源的频率和电压进行调节，从而改变电机的转速和运行效果。

它常用于工业生产中，能够提高生产效率、节约能源和保护设备。

下面是对变频器的功能参数的详细介绍。

1.频率控制范围：变频器能够调节电机的转速范围，通常以赫兹（Hz）为单位来表示。

频率控制范围描述了变频器能够改变电机转速的上下限，比如从0赫兹到60赫兹。

较大的频率控制范围意味着变频器能够适应更广泛的应用需求。

2.频率精度：这是指变频器输出电源频率与设定频率之间的差异或偏差。

通常以百分比为单位来表示，如±0.01%。

较高的频率精度意味着变频器能够更准确地控制电机的转速，提供更稳定的输出。

3.输出电压范围：变频器可以调整电机输出电压的范围，通常以伏特（V）为单位。

输出电压范围描述了变频器能够改变电机负载的功率输出，比如从0V到380V。

较大的输出电压范围意味着变频器能够适应不同负载的需求。

4.输出功率范围：这是指变频器能够调节电机输出功率的范围，通常以千瓦（KW）为单位。

输出功率范围描述了变频器能够适应不同负载和电机的需求。

较大的输出功率范围意味着变频器可以应对更高功率的电机运行需求。

5.效率：变频器的效率表示其能够将输入电能转化为输出电能的比例。

通常以百分比表示，如95%。

较高的效率意味着变频器在工作过程中能够减少能量的损耗，从而提高能源利用率。

6.响应时间：这是指变频器从接收到外部信号到输出电压或频率发生变化的时间间隔。

较短的响应时间表示变频器能够更快地响应和调节电机的转速，提供更精确的控制。

7.过载能力：变频器的过载能力是指其能够承受短时间内额定负载之上的电流。

过载能力决定了变频器是否能够适应高负载的运行条件，以防止设备的损坏和故障。

8.保护功能：变频器通常具有多种保护功能，用于保护电机和变频器自身免受过热、过电压、过电流和短路等问题的影响。

保护功能可包括过载保护、过热保护、欠压保护和过压保护等。

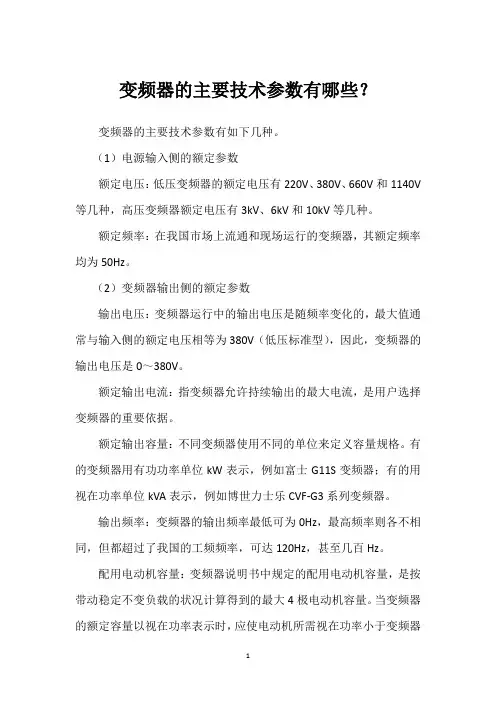

变频器的主要技术参数有哪些？

变频器的主要技术参数有哪些？

变频器的主要技术参数有哪些？
变频器的主要技术参数有如下几种。

（1）电源输入侧的额定参数
额定电压：低压变频器的额定电压有220V、380V、660V和1140V 等几种，高压变频器额定电压有3kV、6kV和10kV等几种。

额定频率：在我国市场上流通和现场运行的变频器，其额定频率均为50Hz。

（2）变频器输出侧的额定参数
输出电压：变频器运行中的输出电压是随频率变化的，最大值通常与输入侧的额定电压相等为380V（低压标准型），因此，变频器的输出电压是0～380V。

额定输出电流：指变频器允许持续输出的最大电流，是用户选择变频器的重要依据。

额定输出容量：不同变频器使用不同的单位来定义容量规格。

有的变频器用有功功率单位kW表示，例如富士G11S变频器；有的用视在功率单位kVA表示，例如博世力士乐CVF-G3系列变频器。

输出频率：变频器的输出频率最低可为0Hz，最高频率则各不相同，但都超过了我国的工频频率，可达120Hz，甚至几百Hz。

配用电动机容量：变频器说明书中规定的配用电动机容量，是按带动稳定不变负载的状况计算得到的最大4极电动机容量。

当变频器的额定容量以视在功率表示时，应使电动机所需视在功率小于变频器
所能供应的视在功率。

另外还有过载力量、低频时的起动转矩等参数，可参阅说明书。

变频器参数及功能详解

变频器参数及功能详解

变频器参数及功能详解变频器（Variable Frequency Drive，简称VFD）是一种用于控制电机转速的设备，常用于各种工业应用中。

它通过改变电源供电频率来控制电机的转速，并具有很多功能和参数，下面将对其进行详细解释。

一、变频器的参数：1.额定功率：变频器的设计功率，用于指定其适用的电机功率范围。

通常以千瓦（kW）为单位。

2.输入电压：变频器所需的电源电压范围。

3.输出电压：变频器提供给电机的电压范围。

4.频率范围：变频器可以提供的输出频率范围。

通常为0~50Hz或0~60Hz。

5.控制方式：包括V/F控制、矢量控制、直接转矩控制等不同的控制策略。

6.开关频率：变频器的开关频率指的是电子元器件的开关频率，通常以千赫兹（kHz）为单位。

开关频率越高，变频器的响应速度越快。

7.额定电流：变频器的设计电流，用于指定其适用的电机电流范围。

通常以安培（A）为单位。

8.过载能力：变频器超过额定功率时的容忍能力。

9.效率：变频器的电能转换效率，即输入功率和输出功率之间的比例关系。

二、变频器的功能：1.转速调节功能：变频器可以通过改变输出频率来实现电机的转速调节，从而适应不同的工作要求。

2.启动和停止功能：变频器具有启动和停止电机的功能，可以实现平滑启动和停止，避免电机过电流和机械冲击。

3.过载保护功能：变频器可以监测电机的电流和温度，当超过设定值时，会提供过载保护，以避免电机过载损坏。

4.节能功能：由于变频器通过调节电机的转速来匹配工作负载要求，可以实现节能效果。

尤其在轻负荷和部分负荷时，能够减少能源消耗。

5.故障检测功能：变频器可以检测电机和本身的故障，例如过电流、过温、短路等，以及供电电源的异常情况，并通过警报或自动停机功能及时发出警告。

6.其他辅助功能：例如，变频器可以提供电机的正反转功能、运行/停止按钮、速度预设功能、运行时间计数器等，以满足实际工作需要。

总结：变频器是一种用于控制电机速度的设备，具有多种功能和参数，可以实现电机的平滑启动、转速调节、节能效果、故障保护等。
