铸铁管防腐标准
一、表面处理
1 .铸铁管表面应进行清理，去除油污、氧化皮、灰尘等杂质，确保表面干净、干燥。
2 .对于铸铁管表面存在缺陷或损伤，应进行修补或处理，以满足涂装要求。
二、涂装要求
1 .铸铁管涂装前应进行严格的表面处理，确保表面无杂质、干燥、无油污等。
2 .涂装时，应选择性能良好的防腐涂料，并按照产品说明书进行正确调配和使用。
3 .涂装过程中，应保证涂料的均匀性和连续性，避免出现漏涂、流挂等现象。
4 .涂装完成后，应对涂层进行养护和保护，避免硬物撞击、划伤等损坏。
三、涂层厚度
1 .铸铁管涂层厚度应根据使用环境和防腐要求进行确定，一般要求涂层厚度在2-4mm之间。
2 .对于特殊使用环境或腐蚀等级较高的场所，应适当增加涂层厚度。
3 .涂层厚度的测量应使用磁性测厚仪等设备进行，确保测量准确。 四、涂层附着力
1 .铸铁管涂层应具有良好的附着力，以保证涂层与管体牢固结合。
2 .涂层附着力测试可采用划格法、拉拔法等方法进行，以检验涂层与基体的结合强度。
五、耐腐蚀性
1 .铸铁管防腐涂层应具有良好的耐腐蚀性，能够抵抗多种化学物质的侵蚀。
2 .耐腐蚀性可通过模拟实际使用环境的方法进行测试，如盐雾试验、湿热试验等。
六、耐候性
1 .铸铁管防腐涂层应能够适应自然环境的长期变化，如阳光照射、雨雪侵蚀等。
2 .耐候性测试可通过暴露试验等方法进行，以评估涂层在自然环境中的变化情况和使用寿命。
七、耐磨性
1 .铸铁管防腐涂层应具有一定的耐磨性，以抵抗使用过程中的磨损和划伤。
2 .耐磨性测试可通过磨擦试验等方法进行，以检验涂层的耐磨性能和使用寿命。
八、环保要求
1 .铸铁管防腐涂料应选择环保型产品，减少对环境和人体健康 的影响。
2 .在使用和施工过程中，应采取有效措施减少废气、废水等污染物的排放，并注意节约能源和资源。
第２５卷 第２期 内蒙古工业大学学报 ＪＯＵＲＮＡＬ ＯＦ ＩＮＮＥＲ Ｍ０ＮＧ（）ＬＩＡ Ｕ ＮＩＶＥＲＳＩＴＹ ０Ｆ ＴＥＣＨＮ０Ｌ０ＧＹ
文章编号：１００１—５１６７（２００６）０２—０１０２—０５
０ 引 言 稀土对Ｎｉ—Ｃｒ—Ｃｕ合金铸铁组织及
耐碱腐蚀性能的影响
朱 霞，董俊慧，乌日根
（内蒙古工业大学材料科学与工程学院，呼和浩特０１００５１）
摘要：设计了含不同量的稀土镍一铬一铜合金铸铁．采用光学显微镜观察组织，用失 重法测定合金铸铁在静态、室温、高浓度碱液中的腐蚀速率．结果表明：添加稀土可 以改善合金铸铁中石最的形态及分布．使之由长条形逐渐球化，从而增强合金铸铁 的耐蚀性．但稀土过量会使得合金铸铁的耐蚀性减弱． 关键词：稀土；Ｎｉ—Ｃｒ—Ｃｕ合金铸铁；显微组织；金属碱腐蚀
中图分类号：ＴＧ１４３．９；ＴＧ２５１．４ 文献标识码：Ａ
我国是天然碱储量丰富的国家，因此烧碱生产工业是一个比较大的基础工业，２０００年我国烧碱年
产量达６５０万吨，居世界第二 ．然而在烧碱生产中存在着严重的设备腐蚀问题，比如目前制碱工业中
大量使用的阀门、泵、旋液分流器、熬碱锅以及管道等设备腐蚀严重，使用寿命均较短 ．较高镍铬合金 铸铁是单一奥氏体基体材料，从而减弱了原电池腐蚀的程度，因此它是一种比较耐碱蚀的材料．文献。
提出：当合金铸铁中加入适量的稀土时，耐蚀性将进一步提高．另外，结合内蒙古稀土资源丰富的优势， 开发新型稀土合金铸铁，研究稀土对合金铸铁的耐蚀性能的影响有重要意义和实用价值．因此，本文旨
在寻求优良的耐碱蚀材料，进而扩大稀土的应用领域，为制碱工业的选材提供依据．
１ 实验材料及方法
１．１实验材料的成分设计 以普通灰铸铁碳、硅、锰、硫、磷的含量为基础“ ，添加了镍、铬、铜、稀土等合金元素．其设计成分如 下所述．
１．２试样熔炼与制备
以本溪１Ｏ号生铁和废钢为主要原料，用６０ ｋＷ高频电炉熔炼，分别加入电解镍、紫铜、铬铁和７５ 硅铁调整成分．将１＃稀土硅铁合金采用包底冲入法加入．加料顺序为生铁和废钢先加入，待完全熔化后
Ｄｅｃ．２Ｏ０８ ＶｏＪ．５７ ＮＯ．１２ 铸 造 ＦＯＵＮＤＲＹ ・１２７５・

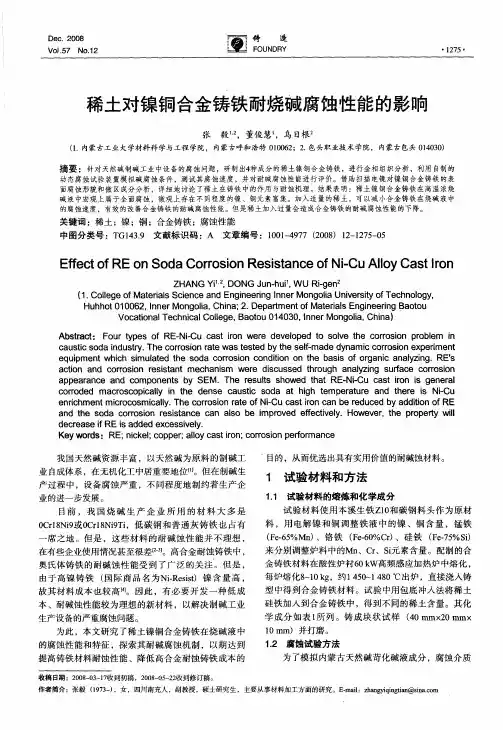

稀土对镍铜合金铸铁耐烧碱腐蚀性能的影响
张毅 一，董俊慧 ，鸟日根 （Ｉ 内蒙古工业大学材料科学与工程学院，内蒙古呼和浩特０１００６２；２．包头职业技术学院，内蒙古包头０１４０３０） 摘要：针对天然碱制碱工业中设备的腐蚀问题，研制出４种成分的稀土镍铜合金铸铁，进行金相组织分析，利用自制的 动态腐蚀试验装置模拟碱腐蚀条件，测试其腐蚀速度，并对耐碱腐蚀性能进行评价。借助扫描电镜对镍铜合金铸铁的表 面腐蚀形貌和微区成分分析，详细地讨论了稀土在铸铁中的作用与耐蚀机理。结果表明：稀土镍铜合金铸铁在高温浓烧 碱液中宏观上属于全面腐蚀，微观上存在不同程度的镍、铜元素富集。加入适量的稀土，可以减小合金铸铁在烧碱液中 的腐蚀速度，有效的改善合金铸铁的耐碱腐蚀性能。但是稀土加入过量会造成合金铸铁的耐碱腐蚀性能的下降。 关键词：稀土；镍；铜；合金铸铁；腐蚀性能 中图分类号：ＴＧ１４３．９文献标识码：Ａ文章编号：１００１—４９７７（２００８）１２—１２７５—０５
Ｅｆｆｅｃｔ ｏｆ ＲＥ ｏｎ Ｓｏｄａ Ｃｏｒｒｏｓｉｏｎ Ｒｅｓｉｓｔａｎｃｅ ｏｆ Ｎ ｉ－・Ｃｕ Ａｌｌｏｙ Ｃａｓｔ Ｉ ｒｏｎ ＺＨＡＮＧ Ｙｉ’一，ＤＯＮＧ Ｊｕｎ－ｈｕｉ’，ＷＵ Ｒｉ—ｇｅｎ （１．Ｃｏｌｌｅｇｅ ｏｆ Ｍａｔｅｒｉａｌｓ Ｓｃｉｅｎｃｅ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ Ｉ ｎｎｅｒ Ｍｏｎｇｏｌｉａ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ， Ｈｕｈｈｏｔ ０１ ００６２，Ｉｎｎｅｒ Ｍｏｎｇｏｌｉａ，Ｃｈｉｎａ；２．Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｍａｔｅｒｉａｌｓ Ｅｎｇｉｎｅｅｒｉｎｇ Ｂａｏｔｏｕ Ｖｏｃａｔｉｏｎａｌ Ｔｅｃｈｎｉｃａｌ Ｃｏｌｌｅｇｅ，Ｂａｏｔｏｕ ０１ ４０３０，Ｉｎｎｅｒ Ｍｏｎｇｏｌｉａ，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｆｏｕｒ ｔｙｐｅｓ ｏｆ ＲＥ．Ｎｉ．ＣＵ ｃａｓｔ ｉｒｏｎ ｗｅｒｅ ｄｅｖｅｌｏｐｅｄ ｔｏ ｓｏｌｖｅ ｔｈｅ ｃｏｒｒｏｓｉｏｎ ｐｒｏｂｌｅｍ ｉｎ ｃａｕｓｔｉｃ ｓｏｄａ ｉｎｄｕｓｔｒｙ．Ｔｈｅ ｃｏｒｒｏｓｉｏｎ ｒａｔｅ ｗａｓ ｔｅｓｔｅｄ ｂｙ ｔｈｅ ｓｅｌｆ－ｍａｄｅ ｄｙｎａｍｉｃ ｃｏｒｒｏｓｉｏｎ ｅｘｐｅｒｉｍｅｎｔ ｅｑｕｉｐｍｅｎｔ ｗｈｉｃｈ ｓｉｍｕｌａｔｅｄ ｔｈｅ ｓｏｄａ ｃｏｒｒｏｓｉｏｎ ｃｏｎｄｉｔｉｏｎ ｏｎ ｔｈｅ ｂａｓｉｓ ｏｆ ｏｒｇａｎｉｃ ａｎａｌｙｚｉｎｇ．ＲＥ。Ｓ ａｃｔｉｏｎ ａｎｄ ｃｏｒｒｏｓｉｏｎ ｒｅｓｉｓｔａｎｔ ｍｅｃｈａｎｉｓｍ ｗｅｒｅ ｄｉｓｃｕｓｓｅｄ ｔｈｒｏｕｇｈ ａｎａｌｙｚｉｎｇ ｓｕｒｆａｃｅ ｃｏｒｒｏｓｉｏｎ ａｐｐｅａｒａｎｃｅ ａｎｄ ｃｏｍｐｏｎｅｎｔｓ ｂｖ ＳＥＭ．Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗｅｄ ｔｈａｔ ＲＥ－Ｎｉ－ＣＵ ｃａｓｔ ｉｒｏｌ ｌ ｉｓ ｇｅｎｅｒａＩ ｃｏｒｒｏｄｅｄ ｍａｃｒｏｓｃｏｐｉｃａｌｌｙ ｉｎ ｔｈｅ ｄｅｎｓｅ ｃａｕｓｔｉｃ ｓｏｄａ ａｔ ｈｉｇｈ ｔｅｍｐｅｒａｔｕｒｅ ａｎｄ ｔｈｅｒｅ ｉｓ Ｎｉ—Ｃｕ ｅｎｒｉｃｈｍｅｎｔ ｍｉｃｒｏｃｏｓｍｉｃａｌｌｙ．Ｔｈｅ ｃｏｒｒｏｓｉｏｎ ｒａｔｅ ｏｆ Ｎｉ—Ｃｕ ｃａｓｔ Ｉｒｏｎ ｃａｎ ｂｅ ｒｅｄｕｃｅｄ ｂｙ ａｄｄｉｔｉｏｎ ｏｆ ＲＥ ａｎｄ ｔｈｅ ｓｏｄａ ｃｏｒｒｏｓｉｏｎ ｒｅｓｉｓｔａｎｃｅ ｃａｎ ａｌｓｏ ｂｅ ｉｍｐｒｏｖｅｄ ｅｆｆｅｃｔｉｖｅｌｙ．Ｈｏｗｅｖｅｒ．ｔｈｅ ｐｒｏｐｅｒｔｙ ｗｉｌＩ ｄｅｃｒｅａｓｅ ｉｆ ＲＥ ｉｓ ａｄｄｅｄ ｅｘｃｅｓｓｉｖｅｌｙ． Ｋｅｙ ｗｏｒｄｓ：ＲＥ：ｎｉｃｋｅｌ；ｃｏｐｐｅｒ；ａｌｌｏｙ ｃａｓｔ ｉｒｏｎ；ｃｏｒｒｏｓｉｏｎ ｐｅｒｆｏｒｍａｎｃｅ
氮碱工业一九九三年第五期
参加的启动投运小组。
各工程试车前都进行了
中间移交和安全检查。
试车都由所在车间技术
或生产主任担任现场指挥。
试车期间由副厂长
带领“
保镖队”
连续半个月昼夜值班。
重视工程档案管理。
项目管理明确了由各
工程负责人负责工程档案,
并在厂综合档案室
指导下开展工作。
全体管理人员档案意识较强。
施工单位移交的竣工资料齐全,
定期出刊“
工程
简报”
使上级部门及时了解工程进展情况,
也记
录下了各年月的工程形象进度和建设内容。
四、
教铆11
1、
扩建工程由于列项时资金筹措困难,
编
制扩初设计的经验不足,
在项目建成期间材料提价,
造成项目超支。
2、
两台整流变压器在投运时相继烧坏。
经
检查是分接开关质量问题,
在分接开关第五级
胶木绝缘板条B、
c
相之间,
沿着绝缘板条裂缝
击穿。
在发生事故时第五级的相间电压仅为
16kv
左右,
其击穿原因是绝缘板条裂逢逐步扩
展,
导致全部击穿,
相间短路,
其它部分烧损,
调
压线圈严重变形。
直接经济损失柞万余元。
又
由于制造厂推迟联系商谈修复时间,
造成损失
投期5个月。
制造厂的技术力量不足和责任心
差是造成损失的主要原因。
因此慎重选择重要
设备的制造厂,
对项目建设的成功至关重要。
浅谈固碱生产过程中铸铁锅的腐蚀
陈珍民(山东东营市化工厂257091)
提要本文就大锅熬制固碱生产中的化学和电化学作用对铸铁锅的腐蚀及碱液中被去除离子
的价态变化进行了叙述。
一、
点火升温过程(2)使低价的铁、
锰离子氧化生成高价的铁、
这个时期主要是进行蒸发,
使沸点低的水蒸锰离子.
气首先蒸出,
以达到最后生成高纯熔融碱的目loeF(
oH)2
十ZNaNO:
十6H2
0~10凡(OH):
的。
+ZNa
洲+NZ
个
l、
化学和电化学作用对铸铁锅的腐蚀,
且随2
凡(oH):
=凡2
0。
令+3Hz
o
温度升高,
碱液纯度的增加而增加。
已在蒸煮过程中,
蒸发出的水分形成大量的
eF+
如2
一氏“
eF+ZHZ
o
~凡(oH)2
+HZ个
2
凡+峨NaoH+HZ
o
一FeZ
o3
+ZNaZ
o+3H:
