级联梳状积分滤波器的原理及fpga实现

梳状滤波器功能梳状滤波器是一种常见且实用的信号处理工具，广泛应用于音频、视频等领域，具有很多有用的功能。

本文将介绍梳状滤波器的功能及其在不同领域中的应用。

梳状滤波器的基本原理梳状滤波器是一种反馈式的滤波器，其基本原理是延迟输入信号并将延迟后的信号与原始信号进行相减，从而实现频率特性的调整。

通过调整梳状滤波器的延迟时间和反馈系数，可以实现不同的滤波效果，包括陷波、通带等。

梳状滤波器的功能1.频率选择：梳状滤波器可以选择特定频率的信号进行增强或抑制，常用于去除信号中的噪音或强调特定频率成分。

2.时域处理：通过调整梳状滤波器的延迟时间，可以实现时域上的信号平移或延迟，对信号进行时域处理。

3.音频效果：在音频处理中，梳状滤波器常用于实现混响、回声等特效，增强音频效果。

4.频率估计：梳状滤波器可以用于频率估计，通过观察滤波器的输出可以确定信号中的频率成分。

5.波形合成：梳状滤波器也可以用于波形合成，将不同频率的信号进行合成，生成新的波形。

梳状滤波器在不同领域中的应用1.音频处理：梳状滤波器在音频处理中被广泛应用，用于混响、均衡等效果的实现。

2.图像处理：在图像处理中，梳状滤波器可以用于图像增强、边缘检测等任务。

3.通信系统：在通信系统中，梳状滤波器可以用于信号解调、信号滤波等应用。

4.生物医学工程：在生物医学工程领域，梳状滤波器可以用于心电信号处理、脑电信号处理等。

总的来说，梳状滤波器是一种功能强大且多用途的信号处理工具，其在不同领域中都有着重要的应用。

通过合理的参数设置和应用场景选择，梳状滤波器可以发挥出最佳的效果，对信号处理和处理效果的改善具有重要意义。

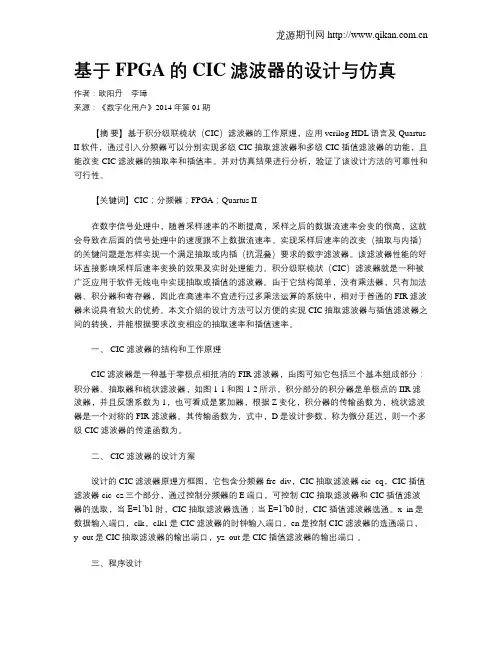

基于FPGA的CIC滤波器的设计与仿真作者：欧阳丹李璋来源：《数字化用户》2014年第01期【摘要】基于积分级联梳状（CIC）滤波器的工作原理，应用verilog HDL语言及Quartus II软件，通过引入分频器可以分别实现多级CIC抽取滤波器和多级CIC插值滤波器的功能，且能改变CIC滤波器的抽取率和插值率。

并对仿真结果进行分析，验证了该设计方法的可靠性和可行性。

【关键词】CIC；分频器；FPGA；Quartus II在数字信号处理中，随着采样速率的不断提高，采样之后的数据流速率会变的很高，这就会导致在后面的信号处理中的速度跟不上数据流速率。

实现采样后速率的改变（抽取与内插）的关键问题是怎样实现一个满足抽取或内插（抗混叠）要求的数字滤波器。

该滤波器性能的好坏直接影响采样后速率变换的效果及实时处理能力。

积分级联梳状（CIC）滤波器就是一种被广泛应用于软件无线电中实现抽取或插值的滤波器。

由于它结构简单，没有乘法器，只有加法器、积分器和寄存器，因此在高速率不宜进行过多乘法运算的系统中，相对于普通的FIR滤波器来说具有较大的优势。

本文介绍的设计方法可以方便的实现CIC抽取滤波器与插值滤波器之间的转换，并能根据要求改变相应的抽取速率和插值速率。

一、 CIC滤波器的结构和工作原理CIC滤波器是一种基于零极点相抵消的FIR滤波器，由图可知它包括三个基本组成部分：积分器、抽取器和梳状滤波器，如图1-1和图1-2所示，积分部分的积分器是单极点的IIR滤波器，并且反馈系数为1，也可看成是累加器，根据Z变化，积分器的传输函数为，梳状滤波器是一个对称的FIR滤波器。

其传输函数为，式中，D是设计参数，称为微分延迟，则一个多级CIC滤波器的传递函数为。

二、 CIC滤波器的设计方案设计的CIC滤波器原理方框图，它包含分频器fre_div，CIC抽取滤波器cic_cq，CIC插值滤波器cic_cz三个部分，通过控制分频器的E端口，可控制CIC抽取滤波器和CIC插值滤波器的选取，当E=1’b1时，CIC抽取滤波器选通；当E=1’b0时，CIC插值滤波器选通。

基于FPGA的数字滤波器的设计与实现数字滤波器是一种非常重要的数字信号处理技术，用于消除输入信号中的噪声，并提高信号品质和可靠性。

FPGA（Field Programmable Gate Array）是一种用于构建数字电路的可编程逻辑器件，因其高度的可定制性、可重构性和高性能而被广泛应用于数字信号处理中。

本文将介绍基于FPGA的数字滤波器的设计和实现，包括滤波器原理、数字滤波器设计方法、FPGA实现技术以及实验结果分析等内容。

一、数字滤波器原理数字滤波器是滤波器的一种，其实现基于数字信号处理技术。

数字滤波器的输入信号是离散时间信号，输出信号也是离散时间信号。

数字滤波器通过在离散时间域上对输入信号进行滤波，实现对输入信号中某些频率成分的滤除或保留。

数字滤波器通常分为FIR（有限脉冲响应）滤波器和IIR（无限脉冲响应）滤波器两类。

FIR滤波器是一种线性相位滤波器，其系统函数是一个有限长度的冲激响应权重系数序列。

FIR滤波器通过对输入信号的每个样本与权重系数的乘积进行累加，输出得到滤波后的信号。

FIR滤波器具有零相位失真、线性相应特性、易于设计、易于实现等优点。

IIR滤波器是一种具有无限脉冲响应的滤波器，其系统函数是一个有理多项式。

与FIR滤波器相比，IIR滤波器具有更高的滤波效率、更低的计算复杂度和更好的逼近性，但也存在稳定性差、相位失真大等问题。

二、数字滤波器设计方法数字滤波器的设计方法主要包括滤波器性能要求的确定、滤波器类型的选择、滤波器设计的数学模型的建立、滤波器参数的计算、滤波器实现等几个方面。

在确定滤波器性能要求方面，需要考虑滤波器的通频带、阻带、通带和阻带带宽、滤波器响应曲线、阶数等方面的参数。

在滤波器类型的选择方面，需要根据滤波器的性能要求、实现难易度、计算复杂度和开销等方面的因素进行综合考虑。

在滤波器设计的数学模型的建立方面，需要根据选定的滤波器类型建立其对应的数学模型。

在滤波器参数的计算方面，需要根据滤波器的数学模型进行参数的计算和优化。

cic滤波器的FPGA实现发布时间：2016-01-26 15:07:21技术类别：CPLD/FPGA一、关于多采样率数字滤波器很明显从字面意思上可以理解，多采样率嘛，就是有多个采样率呗。

前面所说的FIR，IIR滤波器都是只有一个采样频率，是固定不变的采样率，然而有些情况下需要不同采样频率下的信号，具体例子我也不解释了，我们大学课本上多速率数字信号处理这一章也都举了不少的例子。

按照传统的速率转换理论，我们要实现采样速率的转换，可以这样做，假如有一个有用的正弦波模拟信号，AD采样速率是f1，现在我需要用到的是采样频率是f2的信号，传统做法是将这个经过f1采样后的信号进行DA转换，再将转换后的模拟信号进行以f2采样频率的抽样，得到采样率为f2的数字信号，至此完成采样频率的转换但是这样的做法不仅麻烦，而且处理不好的话会使信号受到损伤，所以这种思想就被淘汰了，现在我们用到的采样率转换的方法就是抽取与内插的思想。

二、抽取先来总体来解释一下抽取的含义：前面不是说，一个有用的正弦波模拟信号经采样频率为f1的抽样信号抽样后得到了数字信号，很明显这个数字信号序列是在f1频率下得到的，现在，假如我隔几个点抽取一个信号，比如就是5吧，我隔5个点抽取一个信号，是不是就是相当于我采用了1/5倍f1的采样频率对模拟信号进行采样了？所以，抽取的过程就是降低抽样率的过程，但是我们知道，这是在时域的抽样，时域的抽样等于信号在频域波形的周期延拓，周期就是采样频率，所以，为了避免在频域发生频谱混叠，抽样定理也是我们要考虑的因素下面来具体来介绍如上图所示，假如上面就是某一有用信号经采样频率f1抽样得到的频谱，假设这时候的采样频率为8Khz ，可以通过数格子得到，从0到F1处有8个空格，每个空格代表1Khz，有些朋友可能会问，这不是在数字频域吗，单位不是π吗，哪来的hz？是的，这里是数字频域，采样频率F1处对应的是2π，这里只是为了好解释，我们用模拟频率来对应数字频率。
