CIC滤波器可以先对有用信号进行滤波

CIC滤波器阶数和级数什么是CIC滤波器？CIC（Cascaded Integrator-Comb）滤波器是一种数字滤波器结构，常用于高速数据采样系统中的抽取滤波。

CIC滤波器具有简单的结构和低成本的优点，且能够实现高度的抽取比率。

CIC滤波器是一种结构紧凑的滤波器，由级联的积分器和组合器构成。

积分器将输入信号进行积分，而组合器则通过取差来减小输出的冗余部分。

这种结构使CIC滤波器能够实现高阶滤波器，同时保持较低的计算复杂度。

滤波器阶数CIC滤波器的阶数是指滤波器内部级联的积分器和组合器的数量。

阶数越高，滤波器的频率响应越陡峭，对高频噪声的抑制能力也越强。

然而，阶数的增加会使滤波器的延迟增加，因此在选择CIC滤波器的阶数时需要考虑频率响应和延迟之间的权衡。

滤波器级数CIC滤波器的级数是指滤波器多个CIC结构级联的数量。

级数越多，滤波器的整体增益越大，抽取比率也越高。

通过级联多个CIC结构，可以实现更高的滤波器抽取比率，而不需要增加单个CIC结构的阶数。

CIC滤波器的设计步骤设计CIC滤波器的步骤主要包括选择滤波器的阶数和级数、计算滤波器的延迟和频率响应，以及优化滤波器的性能。

1. 选择滤波器的阶数和级数首先，需要确定CIC滤波器的阶数和级数。

阶数和级数的选择取决于应用的需求，包括滤波器的抽取比率、频率响应和延迟等方面的要求。

2. 计算滤波器的延迟根据滤波器的抽取比率和级数，可以计算出滤波器的延迟。

延迟是指从输入信号进入滤波器到输出信号出现的时间延迟。

3. 计算滤波器的频率响应根据滤波器的抽取比率、阶数和级数，可以计算得到滤波器的频率响应。

频率响应描述了滤波器对不同频率信号的强度衰减或增益。

4. 优化滤波器的性能根据实际需求，可以对滤波器进行性能优化。

优化可以包括调整滤波器的参数，如阶数和级数，以及对滤波器的设计进行仿真和验证。

CIC滤波器的应用领域CIC滤波器广泛应用于高速数据采样系统中，特别是在射频接收器和数字信号处理系统中。

级联积分梳状(Cascade Integrator Comb，CIC)［1］滤波器结构简单、标准化，是高速抽取器中十分简单有效的抗混叠滤波单元，已被广泛使用于多抽样率信号处理系统中。

其组成只有积分器、加法器、寄存器，没有乘法器，使得CIC滤波器非常适合在具有较强实时性和并行处理能力的FPGA 上实现。

但是其阻带衰减和通带波纹的相互抑制限制了其滤波性能。

锐化级联积分梳状滤波器［2］、CIC 滤波器的部分锐化［3］、在CIC 滤波器级联分解的基础上级联一级余弦滤波器［4］、二级补偿CIC 滤波器( TSC －CIC)［5］、内插二阶多项式级联积分梳状滤波器(ISOP－CIC)［6］都是用来进行CIC滤波器改进的技术。

但上述CIC 滤波器的改进或只是降低了通带衰减，或只是提高了阻带衰减，或同时降低通带衰减、提高阻带衰减，但是占用硬件逻辑资源较多。

cic滤波器原理
CIC滤波器是一种数字滤波器，其原理基于累加器和差分器组成的级联结构。

CIC滤波器的工作原理如下：
1. 累加器阶段：输入信号经过累加器，累加器将输入信号进行递增操作，得到一个累加的输出。

2. 差分器阶段：累加器的输出信号经过差分器，差分器进行减法运算，得到相邻两个时间点上的差分输出。

3. 重采样阶段：差分器的输出信号经过重采样，根据重采样比率进行下采样操作，得到最终的输出信号。

CIC滤波器的特点：
1. CIC滤波器具有很高的差分非线性，可以有效抑制高频分量。

2. CIC滤波器在频率域上具有矩形频率响应，可以实现理想的低通滤波器功能。

3. CIC滤波器的实现简单，运算量少，适用于实时处理和硬件实现。

4. CIC滤波器具有固定频率响应，不需要频率域上的运算，适用于离散时间系统。

CIC滤波器的应用：
1. 信号预处理：用于消除高频噪声和干扰，提高信号的质量。

2. 降采样：用于降低采样率，减少数据存储和处理的开销。

3. 高通滤波：用于提取输入信号中的高频部分。

4. 低通滤波：用于去除输入信号中的高频部分。

总之，CIC滤波器通过累加器和差分器的级联结构，实现了一种简单有效的数字滤波器，其原理基于累加和差分操作，适用于信号预处理、降采样和频率域滤波等应用。

FPGA的CIC滤波器的设计1.原理概述CIC滤波器由差分器、积分器和组合器三部分组成，可有效实现信号的重采样和滤波功能。

其基本原理是将输入信号通过差分器进行差分运算，然后经过积分器进行累积运算，最后通过组合器实现滤波和重采样。

CIC滤波器的特点是具有高的通带增益和截止频率，且不需要乘法器和存储器，适合在FPGA中实现。

2.设计步骤(1)确定CIC滤波器的设计参数，包括增益因子、积分阶数、截止频率等。

(2)根据设计参数计算滤波器的结构参数，包括输入和输出数据宽度、积分器的阶数和阶间差值等。

(3)根据计算结果，设计CIC滤波器的硬件结构，包括差分器、积分器和组合器的实现方法。

(4) 使用HDL语言（如Verilog或VHDL）编写FPGA的CIC滤波器的代码，同时进行功能仿真和波形仿真。

(5)在FPGA开发板上进行综合、布局布线和验证，实现CIC滤波器的硬件设计。

3.设计关键技术(1)差分器设计：差分器实现差分运算，可以简单采用异或门或加减器实现。

需要注意输入信号的幅度范围和差分器的输出范围。

(2)积分器设计：积分器实现累积运算，需要考虑积分阶数、数据宽度和溢出等问题。

可以采用寄存器与加法器的串行或并行结构实现。

(3)组合器设计：组合器实现滤波和重采样功能，需要根据设计参数确定组合器的截止频率和增益系数。

可以采用多级组合器结构实现。

(4)输入输出接口设计：FPGA的CIC滤波器需要与外部系统进行数据交换，因此需要设计合适的输入输出接口，包括数据接口、时钟接口和控制接口等。

4.实现优化技术(1)折叠积分器：为了减少资源占用和延迟，可以采用折叠积分器结构，将多级积分器合并为一个积分器实现。

(2)级联结构：为了增加滤波器的阶数和降低截止频率，可以采用级联结构，将多个CIC滤波器级联实现。

(3)变系数设计：为了实现可调节的滤波参数，可以设计可变系数的CIC滤波器，在运行时动态调整增益因子和积分阶数。

综上所述，FPGA的CIC滤波器设计是一项复杂的数字信号处理任务，需要深入理解CIC滤波器的原理和设计方法，结合FPGA的硬件实现技术进行设计和优化。

matlab cic滤波器函数MATLAB是一个集成的数值计算和数据可视化环境，常常用于工程计算和科学研究。

对于数字信号处理，MATLAB也提供了许多有用的工具包和函数。

其中一个重要的功能是CIC滤波器函数（Cascaded Integrator-Comb Filter），可以用于数字信号处理中的滤波器设计和实现。

CIC滤波器是一种基于整数延迟的滤波器结构，由多个一阶积分器和一个组合器级联组成。

它的主要优点是简单易实现、低延迟、低通带的群延迟，并且具有线性相位特性。

因此，CIC滤波器广泛应用于数字信号处理、音频处理、图像处理等领域。

MATLAB中的CIC滤波器函数可以帮助用户轻松地设计和实现CIC 滤波器。

下面是具体的操作步骤：第一步，打开MATLAB软件，在命令窗口输入“cicfilter”命令，启动CIC滤波器函数。

该函数的基本格式为：y = cicfilter(x, M, N, R, D)其中，x是输入信号；M和N是CIC滤波器的阶数和采样率变换比；R和D是CIC滤波器的重载因子和减采样因子。

y为输出信号。

第二步，定义输入信号。

可以使用MATLAB中的信号处理工具箱提供的各种函数，例如sin、cos、square等，也可以直接输入数字序列。

第三步，输入CIC滤波器的参数值。

这些参数值一般需要根据具体的应用需求，根据CIC滤波器的设计原理进行选择。

阶数M、采样率变换比N、重载因子R和减采样因子D 都是关键参数，对滤波器的性能有着关键影响。

在CIC滤波器的设计中，用户需要根据具体应用场景，权衡不同参数之间的关系，选择合适的参数值。

第四步，判断和检测。

在设计CIC滤波器后，通常需要进行验证和调试。

MATLAB提供了丰富的绘图和信号分析工具，可以帮助用户对CIC滤波器的输出进行分析，找出问题并进行修正。

综上所述，MATLAB的CIC滤波器函数是数字信号处理中的重要工具，可以帮助用户轻松地实现CIC滤波器的设计和实现。

cic滤波器原理详解

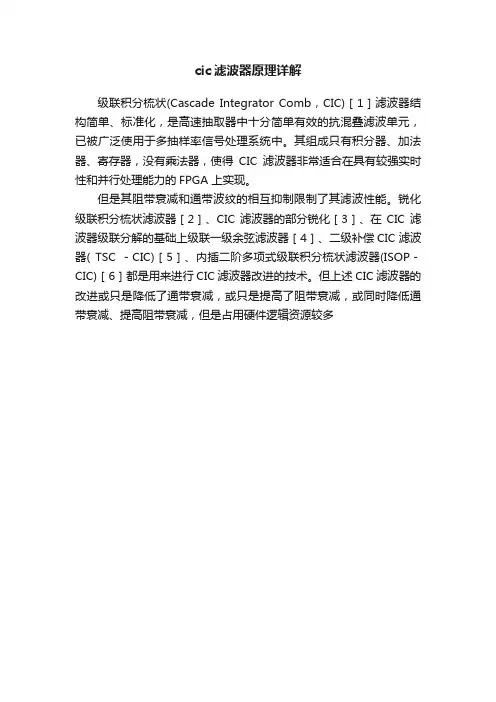

级联积分梳状(Cascade Integrator Comb，CIC)［1］滤波器结构简单、标准化，是高速抽取器中十分简单有效的抗混叠滤波单元，已被广泛使用于多抽样率信号处理系统中。

其组成只有积分器、加法器、寄存器，没有乘法器，使得CIC滤波器非常适合在具有较强实时性和并行处理能力的FPGA 上实现。

但是其阻带衰减和通带波纹的相互抑制限制了其滤波性能。

锐化级联积分梳状滤波器［2］、CIC 滤波器的部分锐化［3］、在CIC 滤波器级联分解的基础上级联一级余弦滤波器［4］、二级补偿CIC 滤波器( TSC －CIC)［5］、内插二阶多项式级联积分梳状滤波器(ISOP－CIC)［6］都是用来进行CIC滤波器改进的技术。

但上述CIC 滤波器的改进或只是降低了通带衰减，或只是提高了阻带衰减，或同时降低通带衰减、提高阻带衰减，但是占用硬件逻辑资源较多。

窄带信号数字滤波器的设计
吴涛;周云耀;赵凤花
【期刊名称】《大地测量与地球动力学》
【年(卷),期】2009(029)0z1
【摘要】介绍一种特殊的CIC级联数字滤波器,它能对窄带信号进行滤波.通过抽点的方法能够有效地降低采样频率,而不影响有用信号. 同时介绍了运用SPTool图形化数字滤波器设计工具箱来设计凯泽窗FIR低通数字滤波器.
【总页数】4页(P124-127)
【作者】吴涛;周云耀;赵凤花
【作者单位】中国地震局地震研究所,武汉,430071;中国地震局地震研究所,武汉,430071;中国地震局地震研究所,武汉,430071
【正文语种】中文
【中图分类】TH762
【相关文献】
1.机车信号用一组窄带带通数字滤波器的多抽样率设计及实现 [J], 张勇
2.基于单片机高阶窄带数字滤波器的设计 [J], 闫华光;蔡伟;黄祥伟;周文俊
3.基于单片机高阶窄带数字滤波器的设计 [J], 闫华光;蔡伟;等
4.局部放电窄带干扰抑制的数字滤波器设计 [J], 林宁;郭灿新;黄成军;邹依依;江秀臣
5.窄带信号数字滤波器的设计 [J], 吴涛;周云耀;赵凤花
因版权原因，仅展示原文概要，查看原文内容请购买。

数字cic滤波器工作原理数字CIC滤波器是一种常用的数字滤波器，其主要作用是对输入信号进行降采样和滤波处理。

CIC滤波器具有简单的结构和高效的性能，因此在数字信号处理中得到了广泛的应用。

CIC滤波器的工作原理可以简单地分为两个步骤：差分运算和累加运算。

首先，输入信号经过差分运算，得到差分输出。

差分运算可以通过延迟器和减法器实现，其目的是计算输入信号的差分值。

然后，差分输出经过累加运算，得到累加输出。

累加运算可以通过累加器实现，其目的是计算差分输出的累加值。

累加输出即为CIC滤波器的输出信号。

CIC滤波器的核心思想是通过差分和累加运算实现信号的低通滤波。

差分运算可以看作是对输入信号进行微分操作，相当于对高频分量进行了滤除。

累加运算可以看作是对差分输出进行积分操作，相当于对低频分量进行了保留。

因此，CIC滤波器可以有效地滤除高频噪声，保留低频信号。

CIC滤波器的滤波性能主要由两个参数决定：差分延迟和累加延迟。

差分延迟决定了滤波器的截止频率，即能够滤除的最高频率分量。

累加延迟决定了滤波器的抽取率，即能够保留的最低频率分量。

通过调整这两个参数，可以实现对不同频率范围的信号进行滤波。

CIC滤波器的优点是结构简单，计算量小。

由于其只包含了延迟器、减法器和累加器等基本运算单元，因此其硬件实现较为简单，适合于集成电路的设计和实现。

同时，CIC滤波器的计算量也较小，可以在实时系统中实现高效的信号处理。

然而，CIC滤波器也存在一些问题。

首先，由于其差分和累加运算的特性，CIC滤波器会引入一定的信号延迟。

这个延迟是由差分和累加的阶数决定的，可能导致滤波器的响应不够实时。

其次，CIC 滤波器对输入信号的动态范围较为敏感，对于幅度较大的信号可能会引入非线性失真。

为了解决这些问题，可以采取一些改进措施。

例如，可以通过增加CIC滤波器的阶数来降低滤波器的截止频率，以提高滤波器的响应速度。

同时，可以采用多级CIC滤波器的结构，以减小每级滤波器的动态范围，从而降低非线性失真。

cic滤波器原理CIC滤波器原理CIC滤波器（Cascaded Integrator-Comb Filter）是一种数字滤波器，常用于数字信号处理中的滤波和抽取等应用。

它的设计简单、计算量小、延迟低，因此在很多领域得到了广泛应用。

CIC滤波器的原理基于积分器和组合器的级联组合。

积分器可以对信号进行累加，而组合器则用于减小采样率。

通过级联多个积分器和组合器，可以实现对信号的滤波效果。

CIC滤波器的结构包括三个主要部分：差分积分器、组合器和延迟线。

差分积分器主要由差分器和积分器组成，用于对输入信号进行积分。

组合器则用于将多个积分器的输出进行组合，以减小采样率。

延迟线则用于延迟信号，使得输入和输出的采样率可以不一致。

CIC滤波器的工作原理可以分为两个阶段：累加阶段和抽取阶段。

在累加阶段，输入信号经过差分积分器进行累加，积分的次数由滤波器的阶数确定。

在抽取阶段，经过积分之后的信号经过组合器进行抽取，抽取的倍数由滤波器的阶数和组合器的结构确定。

通过这样的级联结构，CIC滤波器可以实现对信号的滤波和抽取。

CIC滤波器的优点之一是其简单的结构和计算量小。

由于CIC滤波器的核心是积分和差分运算，这些运算在数字信号处理中是非常常见和简单的。

因此，CIC滤波器的实现相对容易，计算量也较小，适合于嵌入式系统等资源有限的环境。

另一个优点是CIC滤波器的延迟较低。

由于CIC滤波器的结构简单，信号只需经过几个积分和差分运算，因此滤波器的延迟较小。

这使得CIC滤波器在实时应用中具有较大的优势，如音频处理、视频处理等。

然而，CIC滤波器也存在一些缺点。

由于积分的操作会引入带宽扩展，CIC滤波器在滤波过程中会引入一定的失真。

为了降低失真，可以增加滤波器的阶数，但这也会增加计算量和延迟。

因此，在设计CIC滤波器时，需要权衡滤波性能、计算量和延迟等因素。

总的来说，CIC滤波器是一种简单且有效的数字滤波器，具有计算量小、延迟低等优点。

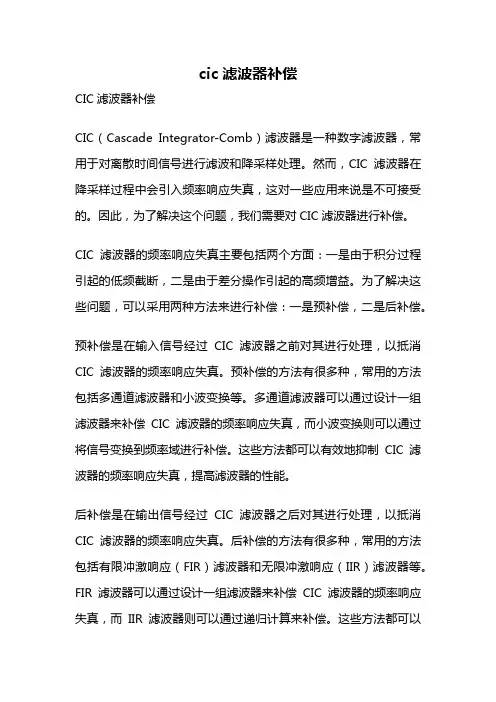

cic滤波器补偿CIC滤波器补偿CIC（Cascade Integrator-Comb）滤波器是一种数字滤波器，常用于对离散时间信号进行滤波和降采样处理。

然而，CIC滤波器在降采样过程中会引入频率响应失真，这对一些应用来说是不可接受的。

因此，为了解决这个问题，我们需要对CIC滤波器进行补偿。

CIC滤波器的频率响应失真主要包括两个方面：一是由于积分过程引起的低频截断，二是由于差分操作引起的高频增益。

为了解决这些问题，可以采用两种方法来进行补偿：一是预补偿，二是后补偿。

预补偿是在输入信号经过CIC滤波器之前对其进行处理，以抵消CIC滤波器的频率响应失真。

预补偿的方法有很多种，常用的方法包括多通道滤波器和小波变换等。

多通道滤波器可以通过设计一组滤波器来补偿CIC滤波器的频率响应失真，而小波变换则可以通过将信号变换到频率域进行补偿。

这些方法都可以有效地抑制CIC滤波器的频率响应失真，提高滤波器的性能。

后补偿是在输出信号经过CIC滤波器之后对其进行处理，以抵消CIC滤波器的频率响应失真。

后补偿的方法有很多种，常用的方法包括有限冲激响应（FIR）滤波器和无限冲激响应（IIR）滤波器等。

FIR滤波器可以通过设计一组滤波器来补偿CIC滤波器的频率响应失真，而IIR滤波器则可以通过递归计算来补偿。

这些方法都可以有效地抑制CIC滤波器的频率响应失真，提高滤波器的性能。

无论是预补偿还是后补偿，补偿滤波器的设计都是一个关键的问题。

补偿滤波器的设计需要考虑多个因素，包括滤波器的阶数、截止频率、滤波器类型等。

在实际应用中，可以根据实际需求选择适当的补偿滤波器，以实现对CIC滤波器的补偿。

CIC滤波器是一种常用的数字滤波器，但在降采样过程中会引入频率响应失真。

为了解决这个问题，可以采用预补偿和后补偿两种方法进行补偿。

预补偿是在输入信号经过CIC滤波器之前对其进行处理，后补偿是在输出信号经过CIC滤波器之后对其进行处理。

无论是预补偿还是后补偿，补偿滤波器的设计都是一个关键的问题，需要考虑多个因素。

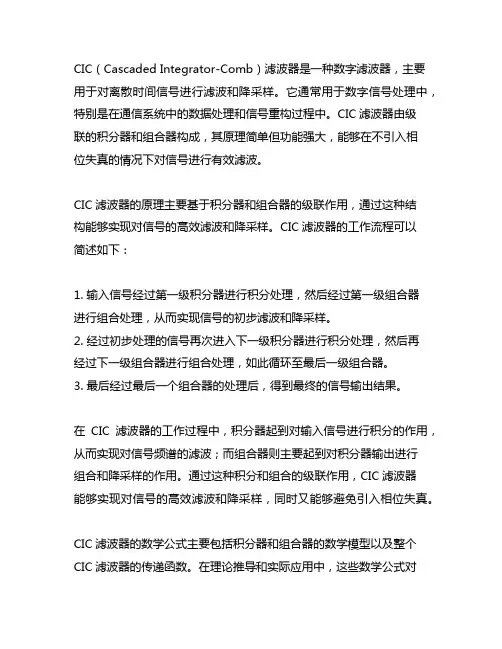

CIC（Cascaded Integrator-Comb）滤波器是一种数字滤波器，主要用于对离散时间信号进行滤波和降采样。

它通常用于数字信号处理中，特别是在通信系统中的数据处理和信号重构过程中。

CIC滤波器由级联的积分器和组合器构成，其原理简单但功能强大，能够在不引入相位失真的情况下对信号进行有效滤波。

CIC滤波器的原理主要基于积分器和组合器的级联作用，通过这种结构能够实现对信号的高效滤波和降采样。

CIC滤波器的工作流程可以简述如下：1. 输入信号经过第一级积分器进行积分处理，然后经过第一级组合器进行组合处理，从而实现信号的初步滤波和降采样。

2. 经过初步处理的信号再次进入下一级积分器进行积分处理，然后再经过下一级组合器进行组合处理，如此循环至最后一级组合器。

3. 最后经过最后一个组合器的处理后，得到最终的信号输出结果。

在CIC滤波器的工作过程中，积分器起到对输入信号进行积分的作用，从而实现对信号频谱的滤波；而组合器则主要起到对积分器输出进行组合和降采样的作用。

通过这种积分和组合的级联作用，CIC滤波器能够实现对信号的高效滤波和降采样，同时又能够避免引入相位失真。

CIC滤波器的数学公式主要包括积分器和组合器的数学模型以及整个CIC滤波器的传递函数。

在理论推导和实际应用中，这些数学公式对于分析和设计CIC滤波器起到了重要的作用。

积分器的数学公式可以表示为：\[ H(z) = \frac{1 - z^{-M}}{1 - z^{-1}} \]其中，\(H(z)\)为数字积分器的传递函数，\(M\)为积分器的积分比率。

组合器的数学公式可以表示为：\[ H(z) = (1 - z^{-D})^N \]其中，\(H(z)\)为数字组合器的传递函数，\(N\)为组合器的组合比率，\(D\)为组合器的延迟量。

CIC滤波器的整体传递函数可以表示为：\[ H(z) = H_1(z) \cdot H_2(z) \cdot \ldots \cdot H_n(z) \]其中，\(H(z)\)为CIC滤波器的整体传递函数，\(H_i(z)\)为第\(i\)级CIC滤波器的传递函数。

cic filter算法CIC滤波器算法CIC（Cascaded Integrator-Comb）滤波器是一种数字滤波器，常用于数字信号处理领域。

它具有简单的结构和高效的运算特性，因此在很多应用中被广泛采用。

本文将介绍CIC滤波器算法的原理、应用和优缺点。

一、CIC滤波器原理CIC滤波器由积分器和组合器组成。

积分器将输入信号进行累加，而组合器则对积分器的输出进行差分操作。

这种累加和差分的结构使得CIC滤波器能够实现高效的信号处理。

CIC滤波器的基本原理是对输入信号进行多次积分和差分操作，从而实现对信号的滤波。

首先，输入信号经过一个积分器进行累加，得到累加结果。

然后，将累加结果经过一个组合器进行差分操作，得到差分结果。

通过多次级联这样的积分器和组合器，可以实现对输入信号的多次积分和差分操作，从而实现对输入信号的滤波。

二、CIC滤波器应用CIC滤波器在数字信号处理中有广泛的应用。

其中，最常见的应用是对信号进行抽取和插值。

CIC滤波器可以实现高效的抽取和插值操作，能够在不增加额外的延迟和失真的情况下改变信号的采样率。

这种特性使得CIC滤波器在通信系统、音频处理和图像处理等领域中得到了广泛的应用。

三、CIC滤波器优缺点CIC滤波器具有以下优点：1. 简单的结构：CIC滤波器只包含积分器和组合器，没有乘法器等复杂的运算单元，因此具有简单的结构和低的硬件成本。

2. 高效的运算：CIC滤波器的运算是通过累加和差分实现的，没有乘法运算，因此具有高效的运算特性。

3. 无需存储器：CIC滤波器不需要存储器来存储历史数据，因此不需要额外的存储器资源。

然而，CIC滤波器也存在一些缺点：1. 线性相位响应：CIC滤波器的相位响应是线性的，不能实现对信号的相位补偿。

这在某些应用中可能会造成问题。

2. 高通滤波特性：CIC滤波器的传输函数在低频段衰减较强，相当于一个高通滤波器。

这意味着在使用CIC滤波器时需要额外的低通滤波器来补偿。

Cic滤波器丢数1. 什么是CIC滤波器CIC（Cascade Integrator-Comb）滤波器是一种数字滤波器，通常用于数字信号处理中的抽取和插值操作。

它由级联的积分器和组合器组成，可以实现高效的低通滤波。

CIC滤波器的结构简单，延迟小，并且具有线性相位特性，因此被广泛应用于通信、音频处理、雷达信号处理等领域。

2. CIC滤波器原理2.1 积分操作CIC滤波器的第一部分是一个级联的积分操作。

积分操作可以看作是对输入信号进行累加运算。

在离散时间下，积分操作可以表示为：y[n]=y[n−1]+x[n]其中，y[n]表示输出信号，x[n]表示输入信号。

2.2 组合操作CIC滤波器的第二部分是一个组合操作。

组合操作通过减去相邻时刻的输出值来实现差分运算。

在离散时间下，组合操作可以表示为：z[n]=y[n]−y[n−1]其中，z[n]表示最终输出信号。

2.3 整体结构CIC滤波器的整体结构是级联的积分操作和组合操作。

输入信号首先经过级联的积分器，然后再经过组合器，最终得到输出信号。

整个滤波器的传递函数可以表示为：H(z)=1−z−M 1−z−1其中，M表示积分操作的阶数。

3. CIC滤波器丢数问题3.1 丢数现象CIC滤波器在抽取和插值操作中都存在丢数现象。

抽取操作是指将输入信号的采样率降低，而插值操作是指将输入信号的采样率提高。

在抽取操作中，CIC滤波器会导致输出信号比输入信号少一部分样本。

这是由于积分操作引入了延迟，并且组合操作会减去相邻时刻的输出值，从而导致部分样本丢失。

在插值操作中，CIC滤波器会导致输出信号比输入信号多一部分样本。

这是由于积分操作引入了延迟，并且组合操作会增加相邻时刻的输出值，从而导致部分样本重复。

3.2 解决方法为了解决CIC滤波器丢数问题，可以采取以下方法：3.2.1 增加积分操作的阶数增加积分操作的阶数可以减小丢数现象。

通过增加积分操作的阶数，可以增加滤波器的延迟，从而使得输出信号中丢失的样本数量减少。

cic补偿滤波器降采样
CIC补偿滤波器是一种数字滤波器，用于信号处理中的降采样操作。

它通常与CIC滤波器配合使用，以实现更高的降采样率和更好的信号处理效果。

在数字信号处理中，CIC滤波器是一种高效的降采样滤波器，它可以实现较大的降采样率，但可能导致信号频谱的混叠。

为了解决这个问题，通常会使用CIC补偿滤波器来对CIC滤波器的输出进行进一步处理，以减少混叠的影响。

CIC补偿滤波器的作用是通过对信号进行预处理，减小CIC滤波器的降采样率，从而减小信号频谱的混叠。

它的工作原理是通过增加信号的带宽，使得信号在经过CIC滤波器时能够更好地保留原始信号的特征。

在实际应用中，CIC补偿滤波器通常与CIC滤波器级联使用，以实现更高的降采样率和更好的信号处理效果。

级联的方式可以更好地利用两种滤波器的优点，使得信号处理更加高效和准确。

CIC补偿滤波器在数字信号处理中起到重要的作用，它可以减小信号频谱的混叠，提高信号处理的准确性和稳定性。

基于FPGA的CIC数字滤波器的设计摘要：级联积分梳状（Cascade Integrator Comb，CIC）滤波器是数字系统中实现大采样率变化的多速率滤波器，已经证明是在高速抽取和插值系统中非常有效的单元，在数字下变频（DDC）和数字上变频（DUC）系统中有广泛的应用。

它不包含乘法器，只是由加法器，减法器和寄存器组成，而且需要的加法器的数目也减少了许多，因此CIC滤波器比FIR和IIR滤波器更节省资源，并且实现简单而高速。

本文主要讨论了CIC滤波器的基本原理和基于FPGA的仿真实现方法，具体是采用Verilog HDL语言编程，将滤波器分为积分器模块和梳状器模块2个部分，对每个模块进行具体的功能分析和设计实现，最后通过Modelsim 仿真对滤波器的性能进行分析，验证了设计的正确性。

关键词：CIC滤波器；抽取；FPGA；Verilog HDLthe Design of Cascade Integrator Comb Filter Based on FPGAAbstract:CIC (Cascade Integrator Comb, CIC) filter is a digital system to achieve large changes in multi-rate sampling rate filter, which has been proven to be a very effective unit in the high-speed extraction and interpolation system. It is widely used in the digital down conversion (DDC ) and digital up conversion (DUC) systems. It does not contain the multiplier, but just composes by adders, subtractors and registers, and the number of needing adders is reduced a lot. So it takes fewer resources than FIR filter and IIR filter. And the speed of CIC filter is very high and it is also very convenient to realize.This article discusses the basic principles of CIC filter and the simulation way based on FPGA. The modules were described with Verilog HDL. Firstly, the filter was divided into two parts which were integration module and the comb module. Then the function of each module were analyzed and designed. Finally the performance of the filter was analyzed under ModelSim and the correctness of the design was verified. Keywords：CIC filter; Decimation; FPGA; Verilog HDL1. 引言：数字滤波是数字信号分析中最重要的组成部分之一，数字滤波与模拟滤波相比，具有精度和稳定性高，系统函数容易改变，灵活性高，不存在阻抗匹配问题，便于大规模集成，可实现多维滤波等优点。

cic ip核多通道使用方法1. 什么是CIC IP核CIC（Cascade Integrator-Comb）滤波器是一种数字滤波器结构，可用于信号处理、数据转换和通信系统中。

CIC滤波器主要由级联的积分器和组合器构成，通过多级滤波可以实现高效的信号去重和抽取。

CIC IP核是一种可重用的硬件模块，用于集成电路设计中的CIC滤波器功能。

2. 多通道使用方法多通道是指同时使用多个CIC IP核来处理不同的输入信号。

在某些应用中，一个CIC IP核可能无法满足需求，而使用多个核心可以提供更高的处理能力和更好的性能。

2.1 模块划分对于多通道使用，首先需要将输入信号划分为多个通道，每个通道对应一个CICIP核。

划分的方法可以根据应用需求来确定，例如可以按照频率范围划分、按照数据类型划分等。

划分时需要考虑各通道之间的信号干扰和资源占用情况。

2.2 CIC IP核配置每个CIC IP核需要进行独立的配置，以适应不同通道的需求。

配置参数包括：滤波器阶数、抽取比率、积分器位宽、组合器位宽等。

这些参数的选择需要根据应用场景和信号特性进行权衡，以获得最佳的性能和资源利用率。

2.3 数据交互在多通道使用时，不同CIC IP核之间需要进行数据交互。

数据交互可以通过并行接口、串行接口、存储器等方式实现。

需要注意的是，数据交互的速度和稳定性对于整个系统的性能至关重要，需要进行充分的设计和测试。

2.4 整体系统设计在多通道使用的设计中，除了CIC IP核本身的配置和数据交互，还需要考虑整体系统的设计。

系统设计包括时钟分频、时序控制、时域和频域数据处理等方面。

合理的系统设计可以有效提高系统性能和稳定性。

3. 示例应用以下是一个示例应用，展示了如何使用多通道的CIC IP核来处理音频信号。

3.1 模块划分将输入音频信号划分为左右声道，左声道对应一个CIC IP核，右声道对应另一个CIC IP核。

3.2 CIC IP核配置左声道的CIC IP核配置为：阶数=4，抽取比率=10，积分器位宽=16位，组合器位宽=32位；右声道的CIC IP核配置为：阶数=6，抽取比率=8，积分器位宽=16位，组合器位宽=32位。

DDC 由数控整荡器，数字混频器和低通滤波器组成，原理上是输入信号与本地振荡信号混频，然后由低通滤波器滤除高频分量；数字下变频的主要功能包括三个方面：第一是变频，数字混频器将数字中频信号和数控振荡器（Numerical Control Oscillator — NCO ）产生的正 交本振信号相乘，生成 I/Q 两路混频信号，将感兴趣的信号下变频至零中频；第二是低通滤波，滤除带外信号，提取有用信号；第三是采样速率转换，降低采样速率，大抽取因子范围提供了可设计成宽带或窄带数字信道的能力；CIC 滤波器可以先对有用信号进行滤波，再抽取；CIC 抽取滤波器由N 级积分器，抽取器，N 级梳状滤波器三部分组成；N 级积分器工作在Fs 下，每级积分器都是一个反馈系数为1的单级点IIR 滤波器，其传递函数为：111--=z H ICIC 滤波器的梳妆部分工作在较低的频率Fs/ D.，由N 级梳状滤波器组成，每级微分延迟M 个样本；其单级梳状滤波器的传递函数为：DM C z H --=1，单级CIC 积分梳状滤波器的传递函数为：⎥⎦⎤⎢⎣⎡=--=∑-=---10111)(DM n n DM z z z z H这是单级CIC 的实现方式：由上式可知，H （z ）有DMN 个零点(M 决定抽取滤波器频率响应中零点个数）和N 个极点，由积分器引人的N 个位于z ＝1处的极点被梳状滤波器的同样位于z=1处的N 个零点抵消； 其单级CIC 频率响应为：()()()jw jw jw I C H e H e H e ==sin(/2)sin(/2)wDM w =1()()22wDM wDM Sa Sa -⋅⋅ 其中x x x Sa /)sin()(=为抽样函数，且1)0(=Sa ，所以CIC 滤波器在0=ω处的幅度最大值为DM ，即：DM e H j =)(0；在1...2,1,0,2-==DM k k DMw π处为零；可知当抽取倍数确定后，M 决定CIC 滤波器的零点位置，影响着幅频特性。

DDC 由数控整荡器，数字混频器和低通滤波器组成，原理上是输入信号与本地振荡信号混频，然后由低通滤波器滤除高频分量；数字下变频的主要功能包括三个方面：第一是变频，数字混频器将数字中频信号和数控振荡器（NumericalControlOscillator —NCO ）产生的正交本振信号相乘，生成I/Q 两路混频信号，将感兴趣的信号下变频至零中频；第二是低通滤波，滤除带外信号，提取有用信号；第三是采样速率转换，降低采样速率，大抽取因子范围提供了可设计成宽带或窄带数字信道的能力；CIC 滤波器可以先对有用信号进行滤波，再抽取；CIC 抽取滤波器由N 级积分器，抽取器，N 级梳状滤波器三部分组成；N 级积分器工作在Fs 下，每级积分器都是一个反馈系数为1的单级点IIR 滤波器，其传递函数为： CIC 滤波器的梳妆部分工作在较低的频率Fs/D.，由N 级梳状滤波器组成，每级微分延迟M 个样本；其单级梳状滤波器的传递函数为：DM C z H --=1，单级CIC 积分梳状滤波器的传递函数为： 这是单级CIC 的实现方式：由上式可知，H （z ）有DMN 个零点(M 决定抽取滤波器频率响应中零点个数）和N 个极点，由积分器引人的N 个位于z ＝1处的极点被梳状滤波器的同样位于z=1处的N 个零点抵消； 其单级CIC 频率响应为：()()()jw jw jw I C H e H e H e ==sin(/2)sin(/2)wDM w =1()()22wDM wDM Sa Sa -⋅⋅其中x x x Sa /)sin()(=为抽样函数，且1)0(=Sa ，所以CIC 滤波器在0=ω处的幅度最大值为DM ，即：DM e H j =)(0；在1...2,1,0,2-==DM k k DMw π处为零；可知当抽取倍数确定后，M 决定CIC 滤波器的零点位置，影响着幅频特性。

N 级CIC 的实现框图：经过如下的等效变换后 N 级CIC 滤波器的实现框图等效为： N 级CIC 积分梳状滤波器的传递函数为： N 级CIC 滤波器在功能上相当于N 级完全相同的FIR 滤波器的级联。

cic滤波器中间位宽截断
CIC滤波器是一种常用的数字滤波器，用于对信号进行滤波处理。

在CIC滤波器中，中间位宽截断是一种常见的技术，用于减小滤波器的计算复杂度和内存需求。

中间位宽截断是指在滤波器的运算过程中，对中间结果进行位宽的截断。

通过降低中间结果的位宽，可以减小计算量和内存需求，从而提高滤波器的运行效率和实时性。

然而，在进行中间位宽截断时，需要注意保持滤波器的输出精度。

由于截断会导致信息的丢失，过大的截断位宽可能会引入较大的误差，从而影响滤波器的性能。

因此，在进行中间位宽截断时，需要根据具体应用的要求和信号的特点来选择适当的位宽。

为了进一步提高滤波器的性能，可以采用多级CIC滤波器的结构。

多级CIC滤波器可以通过级联多个CIC滤波器来增加滤波器的截止频率，同时减小滤波器的计算复杂度。

在多级CIC滤波器中，中间位宽截断可以应用于每个级联的CIC滤波器，从而进一步提高整个滤波器的性能。

总的来说，中间位宽截断是一种常用的技术，用于减小CIC滤波器的计算复杂度和内存需求。

通过合理选择截断位宽和采用多级结构，可以提高滤波器的性能，满足不同应用的需求。

在实际应用中，需要根据具体情况进行调整和优化，以达到最佳的滤波效果。
