钢筋课程详解必修

计算基础和零星构件钢筋时需要注意那些问题？
你在应用软件计算零星构件时的心得？
1、块操作 2、砖混及其二次结构钢筋的处理 3、导入GCL7.0数据 4、把钢筋GGJ9.0数据导入GCL7.0中
请大家列举你在应用软件的整个过程中所遇到的问题
1、要求理出自己应用软件的思路
基础主梁整体布筋示意图（无外延）
基础主梁整体布筋示意图（梁外延）
A=1.2la+hb+0.5hc
基础主梁支座负筋计算04G101-3P28
基础主梁变截面纵向钢筋计算04G101-3P29、30
基础主梁箍筋复合方式04G101-3P28
基础主梁箍筋设置范围04G101-3P34
基础主梁纵向钢筋构造04G101-3P46
筏板边缘侧面封边构造04G101-3P43、29
长度：底筋15d，面筋12d 根数 边缘：50，s/2，保护层 梁低：通布 梁高：扣减梁宽-4个50，s/2，保护层
变截面构造（一）04G101-3P44
变截面构造（二）04G101-3P44
梁非外延培训图04G101-3P39、40
1、请大家画上图 2、校对其钢筋工程量
梁外延培训图04G101-3P39、40
1、请大家画上图 2、校对其钢筋工程量
变截面（一）04G101-3P41
变截面（二）04G101-3P41
变截面（三）04G101-3P41
变截面构造（三）04G101-3P44
1、请大家分别画平板式筏基及其配筋 2、校对其钢筋工程量
处理方式：分为小板进行钢筋布置
1、请大家画以上的板带及其配筋 2、校对其钢筋工程量 3、写下你应用软件的体会

01
02
案例一：北京奥运会主体育场 鸟巢
案例二：上海中心大厦
03
案例三：广州塔
04
案例四：深圳平安金融中心
高层住宅钢筋工程案例
01
案例一
深圳某高层住宅楼群
02
案例二
上海某高层住宅小区
03
案例三
北京某高层住宅楼群
04
案例四
广州某高层住宅小区
大跨度桥梁钢筋工程案例
案例一
杭州湾跨海大桥
案例二
南京长江大桥
准备钢筋加工所需的机械设备和 工具，如钢筋弯曲机、钢筋切断 机、钢筋调直机等。
钢筋加工与安装工艺
钢筋加工
根据设计要求，对钢筋进行调直、 除锈、下料、弯曲等加工，确保钢 筋的几何尺寸和形状符合要求。
钢筋安装
将加工和焊接好的钢筋安装到混 凝土结构中，确保钢筋的位置准 确、固定牢固。
钢筋绑扎
按照施工图纸，使用铁丝等工具将加 工好的钢筋进行绑扎，确保钢筋的位 置、间距、数量等符合设计要求。
Part
03
钢筋施工工艺与质量控制
钢筋施工前的准备
技术准备
熟悉施工图纸，了解钢筋施工规 范和验收标准，编制钢筋施工方 案，进行技术交底。
作业条件
确保施工现场安全、整洁，具备 必要的作业平台、运输通道等设 施。
材料准备
根据施工图纸和方案，计算所需 钢筋的规格、数量，采购符合质 量要求的钢筋材料。
机具准备
耐腐蚀钢材
通过镀锌、喷塑等表面处 理技术，提高钢材的耐腐 蚀性能，延长使用寿命。
复合钢材
将不同材料的优点结合在一起 ，如钢-混凝土组合结构，发 挥各自优势，提高结构性能。
智能化技术在钢筋工程中的应用

钢筋课程讲解bob板

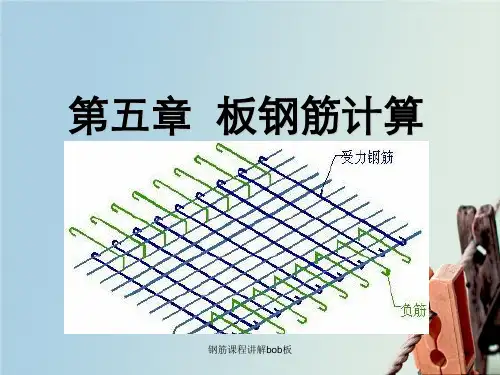

1、单跨板钢筋的计算
➢板底钢筋根数计算
✓ 第一根钢筋距梁或墙边50mm ✓ 第一根钢筋距梁或墙边一个保护层 ✓ 第一根钢筋距钢梁筋角课程筋讲解为bo1b板/2板筋间
距
1、单跨板底筋布置示意图
50
钢筋课程讲解bob板
练习
✓1、请画板及其底筋并计算其长度和根数 ✓2、用软件计算板底钢筋并与手工对量
钢筋课程讲解bob板
1、单跨板钢筋的计算
➢板负筋长度的计算04G101-4 P30
✓ 负筋长度＝锚入长度+弯勾＋板内净尺寸＋弯折长度
钢筋课程讲解bob板
1、单跨板钢筋的计算
➢板负筋的锚入长度计算 ✓锚入长度＝锚固长度La ✓锚入长度＝0.4La＋15d ✓锚入长度＝支座宽-保护层+板厚-保护层*2 ✓锚入长度＝伸过支座中心线+板厚-保护层*2
✓ 面筋长度=弯勾+锚固长度+挑板净宽保护层+(板厚-保护层*钢 2+筋课5程d讲) 解bob板
4、悬挑板钢筋计算－两端
➢平面图
钢筋课程讲解bob板
4、悬挑板钢筋计算－两端
➢剖面图
✓ 面筋长度=水平长度+(板厚-保护层*2+5d)*2+搭接长度*搭接个 数
钢筋课程讲解bob板
5、纯悬挑板钢筋计算
练习
✓1、请计算板的负筋长度和根数 ✓2、用软件计算并进行对量 ✓3、组内总结板钢筋的特殊点
钢筋课程讲解bob板
1、单跨板钢筋的计算
➢温度筋长度计算
✓ 温度筋长度=轴线长度-负筋标注 长度*2+搭接长度*2+弯勾*2
钢筋课程讲解bob板
1、单跨板钢筋的计算

专业创造价值
服务成就品牌
1、钢筋的牌号、符号、叫法
钢筋等级正确叫法
新的规范实施后，取消了原来Ⅰ、Ⅱ、Ⅲ级的叫法，原来的Ⅰ 级钢筋，现在的正确叫法是300MPa强度级别的热轧光圆钢筋，原 来的Ⅱ级钢筋，现在的正确叫法是335MPa强度级别的热轧带肋钢 筋，原来的Ⅲ级钢筋，现在的正确叫法是400MPa强度级别的热轧 带肋钢筋等；
数可以连乘，但任何情
况下不得小于基本锚固
长度的0.6倍；任何情况
下，受力钢筋的锚固长
保护层≥5d时 度不得少于200mm。 容易受施工扰动时
×0.7倍基本锚固
×1.1倍基本锚固
保护层≥3d时 ×0.8倍基本锚固
专业创造价值
服务成就品牌
二、钢筋作业面检查
1.3锚固数值修正--抗震设防系数修正
抗震钢筋的 锚固
一、二级 抗震设防时 ×基本锚固的 1.15倍
三级 抗震设防时 ×基本锚固的 1.05倍
四级 抗震设防时 ×基本锚固的 1.0倍
专业创造价值
服务成就品牌
二、钢筋作业面检查
1.4锚固的几种形式
4.1框架梁在支座的锚固
框架梁的锚固最常用的有两种形式：直锚和弯锚。
1、钢筋伸入支座中的长度满足锚固长度且满足0.5倍支座长度 加5倍钢筋直径中的大值时，可以直锚。 2、当支座长度不满足直锚长度时，就要弯锚。弯锚时，要满 足3个条件：支座中的水平段长度满足0.4倍锚固长度；伸至柱 外侧钢筋内侧；垂直段弯折15倍钢筋直径；
专业创造价值
服务成就品牌
二、钢筋作业面检查
2.1机械连接的主要形式
专业创造价值
钢筋机械连接的连接区段长度应按 35 倍 被连接钢筋中的较大直径。 接头宜避开有抗震设防要求的框架的 梁端、柱端箍筋加密区；当无法避开 时，应采用Ⅱ级接头或I级接头，且接 头百分率不应大于50％。(JGJ 107—2010 ）
