钢筋混凝土肋梁楼盖课程设计
第一部分：课程介绍
1.1课程名称：钢筋混凝土肋梁楼盖设计
1.2课程目的：本课程旨在帮助学生掌握钢筋混凝土肋梁楼盖的设计原理、计算方法和实际应用技能，为学生今后的工程实践提供基础支持。
1.3课程对象：本课程适合建筑工程、土木工程和相关专业的本科生或研究生，以及从事相关工程设计和施工的工程师、技术人员。
第二部分：课程大纲
2.1基础知识介绍
2.1.1钢筋混凝土结构概述
2.1.2肋梁楼盖的定义和特点
2.2肋梁楼盖结构原理
2.2.1肋梁楼盖的受力特点 2.2.2肋梁楼盖的结构构造
2.3肋梁楼盖设计规范
2.3.1钢筋混凝土设计规范概述
2.3.2肋梁楼盖设计的相关规范和标准
2.4肋梁楼盖结构计算方法
2.4.1荷载计算原理
2.4.2钢筋混凝土构件受力分析
2.4.3肋梁楼盖设计的计算方法
2.5肋梁楼盖实例分析
2.5.1典型肋梁楼盖设计案例分析
2.5.2肋梁楼盖结构设计的实际问题解决
2.6肋梁楼盖设计软件应用
2.6.1计算软件介绍
2.6.2肋梁楼盖设计软件的操作和应用技巧 第三部分：教学方法
3.1理论教学和实践相结合
3.1.1理论课程讲解
3.1.2实例分析和案例教学
3.1.3软件应用实践
3.2学生参与式教学
3.2.1学生独立或小组完成设计案例分析
3.2.2班级讨论和分享
3.3培养学生综合分析和解决问题的能力
3.3.1强调案例分析和问题解决
3.3.2激发学生的创新意识和工程实践能力
第四部分：教学内容详细介绍
4.1基础知识介绍
4.1.1钢筋混凝土结构概述 钢筋混凝土结构的组成和特点
4.1.2肋梁楼盖的定义和特点
肋梁楼盖的结构形式和用途
4.2肋梁楼盖结构原理
4.2.1肋梁楼盖的受力特点
肋梁楼盖受力特点的分析和理解
4.2.2肋梁楼盖的结构构造
肋梁楼盖结构构造的要点和设计原则
4.3肋梁楼盖设计规范
4.3.1钢筋混凝土设计规范概述
青岛黄海职业学院教师教案
（编号1）年 月 日
课 题 第八章 钢筋混凝土梁板结构 8-1 概 述 课 时
教学目的 熟悉钢筋混凝土梁板结构的主要分类及其各自特点
教学重点 现浇整体式的特点
教学难点 肋形楼盖、井式楼盖、无梁楼盖
教学关键点 钢筋混凝土梁板结构的主要分类及其各自特点
教具 《建筑结构》教材及教案
板书设计 第八章 钢筋混凝土梁板结构 8-1 概 述
（一）现浇整体式
1、肋形楼盖：
2、井式楼盖
3、无梁楼盖
（二）装配式楼盖
（三）装配整体式楼盖
第 页
青岛黄海职业学院教师教案
教案内容及教学过程 提示与补充
课题导入：
钢筋混凝土梁板结构在建筑工程中有着广泛的应用，其实例有楼盖、楼梯和雨蓬。
课程新授：
6-1 概 述
应用：钢筋砼楼（屋）盖、楼梯、雨篷和筏板式基础等。
分类：
（一）现浇整体式
1、肋形楼盖：
特点：由板、次梁、主梁组成，分单向板、双向板肋形楼盖，结构布臵灵活，用钢量较低。
第 页 按施工方法的不同 现浇整体式
装配整体式 预制装配式
现浇肋形楼盖 单向板肋形楼盖
双向板肋形楼盖
青岛黄海职业学院教师教案
教案内容及教学过程 提示与补充
2、井式楼盖
特点：由双向板与交叉梁组成，交叉梁
无主、次之分，交叉点不设柱，建筑效
果较好，整个楼盖相当于一块大型双向
受力的平板。
应用：中小礼堂、餐厅、展览厅、会议室以及公共建筑的门厅或大厅。
3、无梁楼盖
特点：不设梁肋，将板直接支承在柱上，
有时在柱上部设臵柱帽（矩形），具有结
构高度小，板底平整，采光、通风效果
好等特点。
应用：柱网接近正方形，l≯6m的商场、书库、冷藏室、仓库、水池的顶板、底板和筏片基础等。
第 页
青岛黄海职业学院教师教案

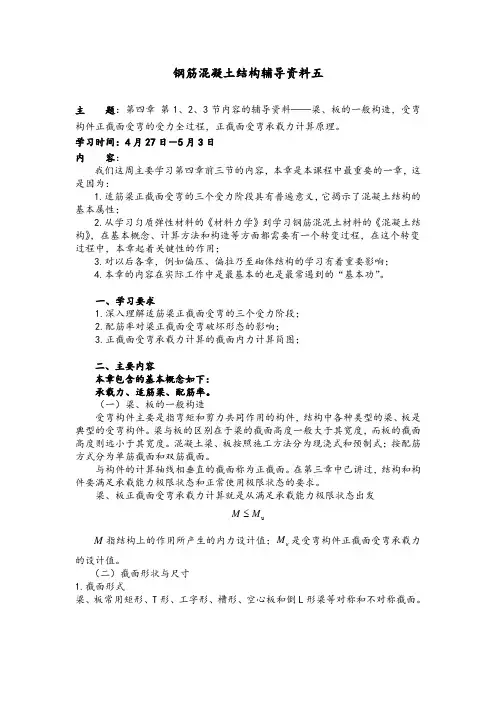

钢筋混凝土结构辅导资料五
主 题：第四章 第1、2、3节内容的辅导资料——梁、板的一般构造，受弯构件正截面受弯的受力全过程，正截面受弯承载力计算原理。
学习时间：4月27日－5月3日
内 容：
我们这周主要学习第四章前三节的内容，本章是本课程中最重要的一章，这是因为：
1.适筋梁正截面受弯的三个受力阶段具有普遍意义，它揭示了混凝土结构的基本属性；
2.从学习匀质弹性材料的《材料力学》到学习钢筋混泥土材料的《混凝土结构》，在基本概念、计算方法和构造等方面都需要有一个转变过程，在这个转变过程中，本章起着关键性的作用；
3.对以后各章，例如偏压、偏拉乃至砌体结构的学习有着重要影响；
4.本章的内容在实际工作中是最基本的也是最常遇到的“基本功”。
一、学习要求
1.深入理解适筋梁正截面受弯的三个受力阶段；
2.配筋率对梁正截面受弯破坏形态的影响；
3.正截面受弯承载力计算的截面内力计算简图；
二、主要内容
本章包含的基本概念如下：
承载力、适筋梁、配筋率。
（一）梁、板的一般构造
受弯构件主要是指弯矩和剪力共同作用的构件，结构中各种类型的梁、板是典型的受弯构件。梁与板的区别在于梁的截面高度一般大于其宽度，而板的截面高度则远小于其宽度。混凝土梁、板按照施工方法分为现浇式和预制式；按配筋方式分为单筋截面和双筋截面。
与构件的计算轴线相垂直的截面称为正截面。在第三章中已讲过，结构和构件要满足承载能力极限状态和正常使用极限状态的要求。
梁、板正截面受弯承载力计算就是从满足承载能力极限状态出发
uMM
M指结构上的作用所产生的内力设计值；uM是受弯构件正截面受弯承载力的设计值。
（二）截面形状与尺寸
1.截面形式
梁、板常用矩形、T形、工字形、槽形、空心板和倒L形梁等对称和不对称截面。
图1.1 梁的截面形式图
2.梁、板的截面尺寸
（1）梁的高度h
根据高跨比(h/l)来估算梁高h：次梁1/20～1/25，主梁1/12～1/15。一般取h250、300、350、750、800、900、1000mm等尺寸。800mm以下的级差为5Omm，以上的为l00mm。
网络教育学院
《钢筋混凝土结构课程设计》
题目：整体式单向板肋梁厂房单向板设计
学习中心：奥鹏远程教育南京学习中心（直属）
专业：土木工程
年级：2012年秋季
学号：
学生：惠严亮
指导教师：
1基本情况
本章需简单介绍课程设计的内容，包括厂房的尺寸，板的布置情况等等内容。
1、工程概况
某某高新园区科技园某小区住宅，设计使用年限为50年，住宅小区采用砖混结构，楼盖要求采用整体式单向板肋梁楼盖。墙厚370mm，柱为钢筋混凝土柱，截面尺寸为400400mmmm。
2、设计资料
（1）楼板平面尺寸为19.833mm，如下图所示：
图2.1楼板平面图
（2）楼盖做法详图及荷载
图2.2楼盖做法详图
楼面均布活荷载标准值为：7kN/m2
楼面面层用20mm厚水泥砂浆抹面，20kN/m3,
板底及梁用20mm厚混合砂浆天棚抹底，17kN/m3
楼盖自重即为钢筋混凝土容重，25KN/m3
④恒载分项系数1.2；活荷载分项系数为1.3（因工业厂房楼盖楼面活荷载标准值大于4kN/m2）
⑤材料选用
混凝土：C25
钢筋：梁中受力纵筋采用HRB335级钢筋；板内及梁内的其它钢筋可以采用HPB235级。
2单向板结构设计
2.1板的设计
2.1.1荷载
板的永久荷载标准值
80mm现浇钢筋混凝土板0.08×25=2kN/m2
20mm厚水泥砂浆抹面0.02×20=0.4kN/m2
20mm厚混合砂浆天棚抹底0.02×17=0.34kN/m2
小计2.74kN/m2
楼面均布活荷载标准值7kN/m2
永久荷载分项系数取1.2，因工业厂房楼盖楼面活荷载标准值大于4kN/m2，所以活荷载分项系数取1.3。于是板的荷载总计算值：
①q=Gkg+Qkq=1.2×2.74+0.7×1.3×7=9.658kN/m2
②q=Gkg+Qkq=1.2×2.74+1.3×7=12.388kN/m2
由于②>①，所以取②q=12.388kN/m2，近似取q=12kN/m2
