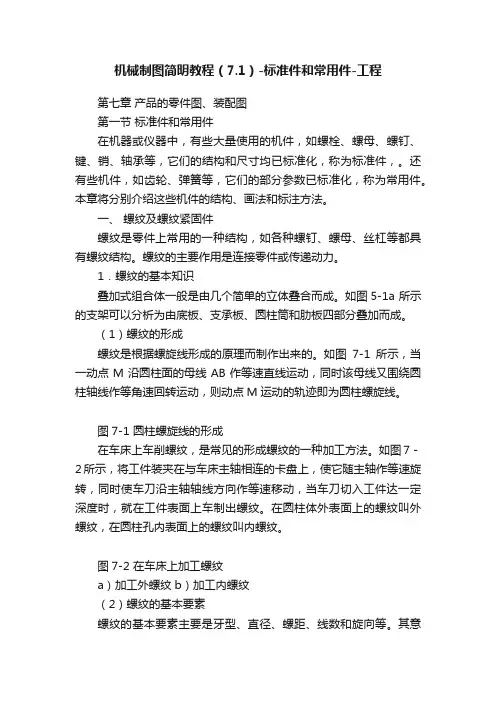

机械制图简明教程（7.1）-标准件和常用件-工程第七章产品的零件图、装配图第一节标准件和常用件在机器或仪器中，有些大量使用的机件，如螺栓、螺母、螺钉、键、销、轴承等，它们的结构和尺寸均已标准化，称为标准件，。

还有些机件，如齿轮、弹簧等，它们的部分参数已标准化，称为常用件。

本章将分别介绍这些机件的结构、画法和标注方法。

一、螺纹及螺纹紧固件螺纹是零件上常用的一种结构，如各种螺钉、螺母、丝杠等都具有螺纹结构。

螺纹的主要作用是连接零件或传递动力。

1．螺纹的基本知识叠加式组合体一般是由几个简单的立体叠合而成。

如图5-1a 所示的支架可以分析为由底板、支承板、圆柱筒和肋板四部分叠加而成。

（1）螺纹的形成螺纹是根据螺旋线形成的原理而制作出来的。

如图7-1所示，当一动点M沿圆柱面的母线AB作等速直线运动，同时该母线又围绕圆柱轴线作等角速回转运动，则动点M运动的轨迹即为圆柱螺旋线。

图7-1 圆柱螺旋线的形成在车床上车削螺纹，是常见的形成螺纹的一种加工方法。

如图7－2所示，将工件装夹在与车床主轴相连的卡盘上，使它随主轴作等速旋转，同时使车刀沿主轴轴线方向作等速移动，当车刀切入工件达一定深度时，就在工件表面上车制出螺纹。

在圆柱体外表面上的螺纹叫外螺纹，在圆柱孔内表面上的螺纹叫内螺纹。

图7-2 在车床上加工螺纹a）加工外螺纹 b）加工内螺纹（2）螺纹的基本要素螺纹的基本要素主要是牙型、直径、螺距、线数和旋向等。

其意义分述如下：1)螺纹牙型螺纹牙型是指螺纹件轴向剖面的轮廓形状。

常用的有三角形、梯形、锯齿形等。

2)直径螺纹的直径有三个：大径(d、D)、小径(d1、D1)和中径(d2、D2)。

螺纹的大径：是指与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径(图7－3)，即螺纹的最大直径。

螺纹的大径通常又称为规格尺寸或公称直径（管螺纹除外）图7-3 螺纹各部分的名称螺纹的小径：是指与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面的直径，即螺纹的最小直径。

机械制图标准件与常用件画法1. 引言机械制图是机械工程师必备的基础技能之一，它以图形的形式将设计方案转化为能够被制造、加工、组装的实际工程图纸。

在机械制图中，标准件和常用件是经常使用的元件，掌握它们的画法对于准确、规范地表达设计意图至关重要。

2. 标准件画法标准件是按照国家或行业标准规定的具有通用性的零部件。

常见的标准件包括螺栓、螺母、垫圈、销等。

下面将介绍这些标准件的画法。

2.1 螺栓和螺母螺栓和螺母一般用来连接两个或多个零部件，使其固定在一起。

螺栓在制图中一般用实线表示，螺母则用虚线表示。

螺栓的表示方法由螺纹的直径、长度和材料规定，螺母的表示方法则由螺纹的直径和材料规定。

例如，一个M10×1.5的螺栓可以用以下的形式表示：M10×1.5 L30 45#钢表示螺栓直径为10mm，螺距为1.5mm，长度为30mm，材料为45#钢。

2.2 垫圈垫圈一般用于增加紧固件与零部件之间的压力分布面积，起到防止局部面受损的作用。

在制图中，垫圈用圆形表示，通常在螺栓或螺母的下方标注尺寸。

例如，一个内径为10mm、外径为20mm的垫圈可以用以下的形式表示：φ20×φ10×2表示垫圈的外径为20mm，内径为10mm，厚度为2mm。

2.3 销销一般用来连接或定位零部件，常见的有平销和弹簧销。

在制图中，平销用实线表示，弹簧销用虚线表示。

例如，一根直径为5mm、长度为20mm的平销可以用以下的形式表示：φ5×20表示平销的直径为5mm，长度为20mm。

3. 常用件画法常用件是根据设计需要而选用的不同材料制成的零部件。

这些部件在机械设计中经常使用，例如齿轮、轴承、橡胶制品等。

3.1 齿轮齿轮用于传递动力和转动运动，根据齿数的不同可以分为直齿轮、斜齿轮、锥齿轮等。

在制图中，齿轮可以用直径、齿数、模数等参数来标注。

例如，一个模数为2、直径为40mm的20齿直齿轮可以用以下的形式表示：20Z M=2 D=40表示齿数为20，模数为2，直径为40mm。

第6章机件的常用表达方法一、本章重点：1．基本视图、向视图、局部视图、斜视图的画法和标注；2．斜视图的概念，全剖、半剖、局部剖视图的画法和标注；3．断面图的概念、种类、画法和标注以及肋的规定画法。

二、本章难点：1．斜视图的概念，斜剖视图的画法与标注；2．阶梯剖、旋转剖、复合剖的画法和标注；3．移出断面和重合断面图的画法和标注；三、本章要求：通过本章的学习，要掌握基本视图的画法，常用剖视图的画法和标注，断面图的画法和标注，一些简化画法和规定画法。

对机件的表达，做到：选择视图选择恰当，表达合理完整。

四、本章内容：§6-1 视图一、基本视图对于形状复杂的机件，为了完整、清晰地表达它的各方面的形状，国家标准规定，可在原有三个投影面的基础上，再增设三个投影面，组成六面体，国家标准将这六个面规定为基本投影面。

机件向基本投影面投射所得的视图，称为基本视图。

基本视图除了以前介绍过的主视图、俯视图和左视图外，还有：从右向左投射得到的右视图；从下向上投射得到的仰视图；从后向前投射得到的后视图。

二、向视图如不按展开配置，则需标注，如下图。

视图不按展开配置时的标注三、局部视图如图所示的机件，用主、俯两个基本视图已将主要结构表达清楚，但左、右两凸台形状不清晰，若因此再画两个基本视图，则大部分结构属于重复表达，这时可只画凸台部分。

这种将机件的某一局部结构向基本投影面投射得到的视图，称为局部视图。

四、斜视图当机件的某一部分结构形状是倾斜的，在基本投影面上无法表达该部分的实形和标注真实尺寸时，可把倾斜部分向与之平行的新投影面投射，得到反映实形的图形，如图6-4所示。

这种将机件向不平行于任何基本投影面的平面投射所得到的视图称为斜视图。

斜视图的配置和标注方法，以及断裂边界的画法与局部视图基本相同，不同点是：有时为了合理利用图纸或画图方便，可将图形旋转。

如下图。

斜视图旋转§6-2剖视图当机件内部结构比较复杂时，视图中会出现许多虚线，给看图造成困难,也不便于标注尺寸和技术要求。
