制图基础知识(画法几何及机械制图)

画法几何与机械制图介绍画法几何和机械制图是工程设计中非常重要的两个方面。

画法几何是指通过几何学原理和规则进行绘图的技术，而机械制图是将工程设计通过图纸表达出来的技术。

本文将介绍画法几何和机械制图的概念、原理和应用。

画法几何画法几何是以几何学原理为基础进行绘图的一种技术。

它在工程设计中广泛应用于绘制平面图、剖面图和正视图等。

画法几何通过使用几何学原理，将设计中的三维空间转化为二维图纸上的投影，以便更直观地表达设计意图。

正视图正视图是画法几何中常用的一种技术，它将三维物体在平行于某个平面的方向上进行投影，得到一个二维的正投影视图。

正视图可以直观地展示出物体的外形和尺寸，非常方便于工程设计和制造过程中的参考。

剖面图剖面图是画法几何中另一种常用的技术，它通过在物体中切割一个平面，将物体的内部结构展示出来。

剖面图能够更详细地表达出物体的各个部分，包括内部结构、孔洞和凸起等。

在工程制图中，剖面图对于理解和分析物体的结构非常重要。

机械制图机械制图是将工程设计通过图纸表达出来的一种技术。

它通过使用符号、标注和尺寸等信息，将设计意图转化为可供生产制造的图纸。

机械制图需要遵循一定的标准和规范，以确保传达的设计信息准确、清晰和统一。

标准符号机械制图中使用了许多标准符号来表示不同的几何元素和功能。

例如，直线、圆、孔洞和螺纹等都有专门的符号来表示。

标准符号的使用可以使得图纸更易于理解和解读，提高工程设计的效率和准确性。

尺寸标注尺寸标注是机械制图中另一个重要的要素。

通过在图纸上标注尺寸，可以确保生产制造时与设计的一致性。

尺寸标注需要遵循一定的规则和标准，以确保准确、清晰和易读。

图纸类型机械制图根据表达的内容和目的不同，可以分为不同的类型。

例如，装配图用于表示多个零部件如何组装在一起，零件图则用于表示单个零部件的细节和尺寸。

根据需要，可以选择合适的图纸类型来表达设计意图。

应用画法几何和机械制图在工程设计中有着广泛的应用。

它们能够传达设计意图，帮助工程师和制造人员理解和实施设计。

画法几何与机械制图教案第一章：画法几何基础1.1 点、线、面的基本概念与性质点的定义与表示方法线的定义与表示方法面的定义与表示方法点、线、面的基本性质1.2 点、线、面的相互关系点与线的关系线与面的关系点与面的关系1.3 平行公理及其推论平行公理的定义与证明平行公理的推论与应用1.4 画法几何图形的绘制方法与技巧画点的方法与技巧画线的方法与技巧画面的方法与技巧第二章：机械制图基础2.1 制图标准与规范图纸的幅面与比例图线的类型与宽度文字、数字的书写要求2.2 视图与投影视图的分类与画法投影变换与投影规律组合体的投影与表达2.3 机械图样的标注与说明尺寸的标注与规则公差的表示与标注表面粗糙度的表示与标注2.4 机械制图的绘制方法与技巧绘制视图的方法与技巧标注的方法与技巧整洁与美观的制图习惯第三章：简单几何体的绘制3.1 平面几何体的绘制圆的绘制方法与技巧矩形的绘制方法与技巧正方形的绘制方法与技巧3.2 立体几何体的绘制圆柱的绘制方法与技巧圆锥的绘制方法与技巧长方体的绘制方法与技巧3.3 组合体的绘制与表达组合体的组成与分析绘制组合体的方法与技巧组合体的投影与表达3.4 几何体的轴测图绘制轴测图的基本概念与性质轴测图的绘制方法与技巧轴测图的应用与实践第四章：机械零件图的绘制4.1 零件图的概述与内容零件图的定义与作用零件图的内容与要求零件图的绘制步骤与方法4.2 零件图的视图选择与绘制视图的选择与表达绘制零件图的方法与技巧零件图的标注与说明4.3 常见机械零件的绘制轴的绘制方法与技巧齿轮的绘制方法与技巧螺纹的绘制方法与技巧4.4 零件图的修改与完善零件图的常见错误与修改零件图的完善与优化零件图的审查与评价第五章：装配图的绘制5.1 装配图的概述与内容装配图的定义与作用装配图的内容与要求装配图的绘制步骤与方法5.2 装配图的视图选择与绘制装配图的视图选择与表达绘制装配图的方法与技巧装配图的标注与说明5.3 常见机械装置的装配图绘制简单机械装置的装配图绘制复杂机械装置的装配图绘制装配图的组装与调整5.4 装配图的修改与完善装配图的常见错误与修改装配图的完善与优化装配图的审查与评价第六章：建筑图样的绘制6.1 建筑平面图的绘制建筑平面图的定义与内容建筑平面图的绘制步骤与方法建筑平面图的标注与说明6.2 建筑立面图的绘制建筑立面图的定义与内容建筑立面图的绘制步骤与方法建筑立面图的标注与说明6.3 建筑剖面图的绘制建筑剖面图的定义与内容建筑剖面图的绘制步骤与方法建筑剖面图的标注与说明6.4 建筑细部图的绘制建筑细部图的定义与内容建筑细部图的绘制步骤与方法建筑细部图的标注与说明第七章：电气图样的绘制7.1 电气图样的概述与内容电气图样的定义与作用电气图样的内容与要求电气图样的绘制步骤与方法7.2 电气原理图的绘制电气原理图的定义与内容电气原理图的绘制步骤与方法电气原理图的标注与说明7.3 电气安装图的绘制电气安装图的定义与内容电气安装图的绘制步骤与方法电气安装图的标注与说明7.4 电气设备接线图的绘制电气设备接线图的定义与内容电气设备接线图的绘制步骤与方法电气设备接线图的标注与说明第八章：计算机辅助绘图8.1 计算机辅助绘图概述计算机辅助绘图的定义与作用计算机辅助绘图系统的组成与功能计算机辅助绘图软件的选择与使用8.2 AutoCAD软件的基本操作AutoCAD软件的界面与操作界面AutoCAD软件的基本操作命令与技巧AutoCAD软件的绘图与编辑功能8.3 计算机辅助绘图的应用计算机辅助绘图在工程设计中的应用计算机辅助绘图在制造行业中的应用计算机辅助绘图在其他领域的应用8.4 计算机辅助绘图的实践与训练计算机辅助绘图的实际操作与练习计算机辅助绘图的技巧与提高计算机辅助绘图的评估与反馈第九章：图样常见的错误与纠正9.1 图样常见的错误分析尺寸标注错误符号使用错误图形表达错误文字说明错误9.2 图样错误的纠正方法尺寸标注错误的纠正符号使用错误的纠正图形表达错误的纠正文字说明错误的纠正9.3 图样修改与完善图样修改的原则与方法图样完善的技巧与建议图样审查与评价9.4 图样常见问题的解答与讨论图样绘制中的疑问与解答图样修改中的问题与讨论图样应用中的经验与交流第十章：图样制作的实践与考核10.1 实践项目的设计与制作实践项目的选择与分析实践项目的制作步骤与方法实践项目的成果评价与反馈10.2 考核方式与评分标准实践考核的方式与要求理论考核的内容与形式综合评价与成绩评定10.3 实践考核的注意事项实践考核的安全与规范实践考核的时间与进度安排实践考核的资料整理与提交10.4 优秀作品的展示与评价优秀作品的选拔与展示优秀作品的评价与分析优秀作品的借鉴与学习重点和难点解析：1. 第一章至第五章主要介绍画法几何与机械制图的基础知识，包括点的定义与表示方法，线的分类与画法，面的性质和相互关系，以及视图与投影的基本概念。

画法几何与机械制图教案第一章：画法几何基础1.1 点、线、面的基本概念与性质点的表示方法直线的表示方法平面的表示方法点、线、面之间的相互关系1.2 点、线、面的位置关系点在线上点在平面内线在平面内线与线的关系线与平面的关系1.3 直线与平面的交点直线的交点直线的投影直线的倾斜角与斜率第二章：平面几何2.1 基本图形的性质与画法矩形的性质与画法平行四边形的性质与画法三角形的性质与画法圆的性质与画法2.2 平面图形的变换平移的性质与画法旋转的性质与画法缩放的性质与画法2.3 平面图形的相交与组合相交线的性质与画法组合图形的性质与画法第三章：立体几何3.1 立体图形的基本概念与性质立体的表示方法立体图形的分类立体图形的基本性质3.2 立体图形的相互关系立体图形之间的相互关系立体图形的投影3.3 立体图形的切割与组合切割线与切割面的性质与画法组合立体图形的性质与画法第四章：机械制图基础4.1 制图的基本规范与要求图纸的规格与画法比例尺的运用与画法箭头的表示方法与画法4.2 机械图样的表示方法零件图的表示方法装配图的表示方法流程图的表示方法4.3 机械图样的标注方法尺寸的标注方法公差的标注方法符号的标注方法第六章：投影变换6.1 投影的基本概念与性质中心投影与平行投影正投影与斜投影投影变换的性质与画法6.2 投影变换的计算与作图投影变换的计算方法投影变换的作图方法投影变换的应用与实例6.3 投影变换在机械制图中的应用投影变换在零件图中的应用投影变换在装配图中的应用投影变换在流程图中的应用第七章：机械零件的画法7.1 常见机械零件的画法齿轮的画法螺纹的画法轴承的画法键和销的画法7.2 机械零件组合的画法装配图的画法零件图的画法组合图的画法7.3 机械零件的标注尺寸标注公差标注符号标注第八章：机械制图的技巧与方法8.1 制图技巧绘图工具的使用绘图方法与步骤制图的注意事项8.2 制图方法手工制图的方法与技巧计算机辅助制图的方法与技巧数字制图的方法与技巧8.3 制图实例与分析典型零件的制图实例装配图的制图实例复杂图形的制图实例第九章：机械制图的标准与规范9.1 制图国家标准图纸规格与尺寸比例尺与箭头字体与文字9.2 制图行业规范制图符号与标注制图标准与规定制图安全与保护9.3 制图与国际标准国际制图标准简介国际制图标准与我国标准的差异我国与国际接轨的制图标准第十章：机械制图的应用与实践10.1 机械制图在工程中的应用机械设计中的应用机械制造中的应用机械维修中的应用10.2 机械制图在生产中的应用生产图纸的制定与使用生产过程的监控与改进生产质量的控制与保障10.3 机械制图在科研中的应用科研项目的规划与设计科研成果的展示与推广科研团队的协作与交流第十一章：计算机辅助设计（CAD）基础11.1 CAD系统简介CAD系统的定义与发展CAD系统的功能与类型CAD系统的基本操作11.2 二维CAD绘图技巧基本绘图命令编辑命令与技巧尺寸标注与文本输入11.3 三维CAD绘图基础三维坐标系统基本三维绘图命令三维模型的编辑与渲染第十二章：CAD软件应用实例12.1 AutoCAD应用实例绘制简单的机械零件图制作复杂零件的三维模型设计小型装配图12.2 SolidWorks应用实例利用SolidWorks进行三维建模装配与动画制作工程图的绘制与输出12.3 CATIA与UG NX应用实例使用CATIA进行航空零件设计使用UG NX进行汽车零件建模与分析第十三章：机械制图的创新与发展13.1 数字化设计与制造数字化设计的基本概念数字化制造的技术与应用数字化设计与制造的未来发展趋势13.2 3D打印技术在制图中的应用3D打印技术的原理与类型3D打印在设计验证与原型制作中的应用3D打印在制造业的革新与影响13.3 虚拟现实（VR）与增强现实（AR）在制图中的应用VR与AR技术的基本原理VR与AR在机械设计中的应用案例VR与AR技术的未来发展趋势第十四章：项目管理与制图14.1 项目管理的基本概念项目管理的定义与目标项目计划与执行项目监控与评估14.2 制图在项目管理中的应用制图在项目计划中的应用制图在项目执行与监控中的应用制图在项目评估与反馈中的应用14.3 案例分析：大型机械项目制图管理实践项目背景与需求分析项目制图计划与管理策略项目制图成果与评估反馈第十五章：机械制图的未来展望15.1 新材料在制图中的应用新材料的设计与加工新材料在制图中的优势与挑战新材料在制图中的未来发展趋势15.2 智能制造与制图智能制造的基本概念与技术智能制造在制图中的应用案例智能制造对制图行业的影响与挑战15.3 环保与可持续发展在制图中的重要性环保与可持续发展的基本理念制图行业的环保挑战与解决方案制图行业可持续发展的重要性与前景重点和难点解析本文主要介绍了画法几何与机械制图的基础知识、平面几何、立体几何、投影变换、机械制图的基础与规范、制图技巧与方法、计算机辅助设计（CAD）基础及其应用实例、机械制图的创新与发展、项目管理与制图以及机械制图的未来展望等十五个章节的内容。

画法几何及机械制图知识点全概括1.机械制图国家标准中图纸幅面按尺寸可分为A0、A1、A2、A3、A4共5种，图纸上有一个粗实线图框，作图只能在图框内进行，图框右下角有标题栏，标题栏需要填写图样名称、比例、材料等内容。

2.机械图样中图线的种类共15种，常用的有粗实线、细实线、虚线、单点划线、双点划线、波浪线、双折线等。

3.图样中字号为字体的高度，在1.8、2.5、3.5、5、7、10、14、20八种中进行选择，单位为mm，一般选择为3.5号。

4.图线有粗线和细线之分，宽度比为2:1，一般粗线选择为0.5或0.7mm，则细线一般为0.25或0.35mm。

5.机械图样中比例是指图形元素与对应的实物元素线性尺寸之比，分为原值比例、放大比例和缩小比例。

6.原值比例即按实物实际大小进行绘制的比例，为1:1；放大比例如2:1,5:1,10:1等；缩小比例如1:2,1:5,1:10等。

7.图样中不论采用哪种比例，尺寸数字均为零件的实际尺寸，不随比例选择的改变而改变。

8.机械图样中的汉字、数字和字母书写的基本要求是字体工整，笔画清楚，间隔均匀，排列整齐，字体、字号应一致，根据要求采用直体字或斜体字，斜体字与书写方向呈75°角。

9.尺寸标注是进行零件加工的依据，尺寸标注的基本要求是完整、准确、清晰，不得重复标注，不得漏标，布局要清晰合理。

10.一个正确的尺寸标注包含4部分：尺寸界线、尺寸线、尺寸终端、尺寸数字。

11.尺寸界线为标注的起始位置和终止位置，通常由轮廓线引出，为细实线；尺寸线一般与所标注的元素平行，为细实线；机械图样中尺寸终端为细长实心箭头；尺寸数字为阿拉伯数字，同一图纸中字号应一致，书写方向与尺寸线平行。

12.在直径或半径标注中，半圆或小于半圆圆弧标注半径；大于半圆或整圆标注直径。

半径符号为R，直径符号为φ；若为球面则需在R或φ钱标注S。

13.线性尺寸标注时，如果线段水平，则尺寸数字从左向右居中标注；如果线段竖直，则尺寸数字标注在尺寸线的左边，字头朝左；如果标注斜线，则数字应在尺寸线上方。

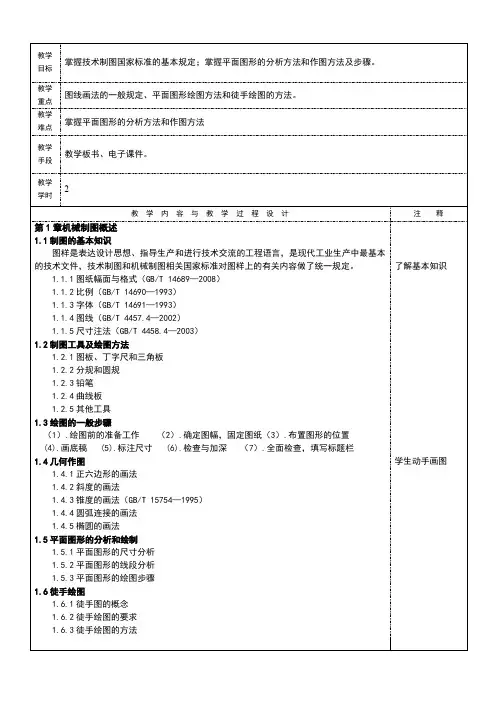

《画法几何及机械制图（含CAD制图）》课程教学大纲【课程编号】【课程名称】机械制图/Descriptive geometry And Mechanical Drawing（Including CAD drawing)【课程性质】专业基础课【学时】96学时【实验/上机学时】32学时【考核方式】项目考【开课单位】交通机电学院力、123456第1章制图的基本知识与技能（12学时）1．教学内容（1）制图的基本规定。

（2）图样中的尺寸注法。

（3）常用绘图工具及其使用方法。

（4）基本作图方法。

（5）圆弧连接。

（6）平面图形的画法。

（7）徒手画图的方法。

2．重点与难点重点: 国家标准的一般规定；基本作图方法。

难点: 图样中的尺寸注法；平面图形的画法。

3．教学基本要求（1）掌握制图国家标准的一般规定。

树立国标的法典意识，严格遵守国标的有关规定。

（2）掌握平面图形画法的尺寸分析、线段分析。

（3）了解绘图工具的使用方法。

（4（5第1（1（2（3（4（5（6（7（823．教学基本要求（1）熟练掌握AutoCAD的绘图工具和编辑工具。

（2）熟练掌握CAD图形的尺寸标注方法。

（3）能应用AutoCAD软件熟练绘制二维图形。

（4）能应用AutoCAD软件熟练绘制轴套类、轮盘类和叉架类等零件图。

（5）能应用AutoCAD软件绘制轴测图和三维图形。

（6）能应用AutoCAD软件绘制装配图。

第3章点、直线、平面的投影（12学时）1．教学内容（1）投影法的基础知识。

（2）三视图的形成及投影规律。

（3）点的投影。

（4）直线的投影。

（5）平面的投影。

23（1（2（3（4第1（1（2（32相贯线画法。

难点: 常见切割体的三视图画法及尺寸标注。

立体截交线的求法，相贯线的画法。

3．教学基本要求（1）了解基本几何体的投影特点。

（2）熟练掌握基本几何体的三视图画法。

（3）掌握几何体尺寸标注方法。

（4）熟练掌握立体截交线投影的求法。

（5）熟练掌握两立体正交时相贯线的基本求法。
