第二章-深基础工程资料教学内容

  • 格式：ppt
  • 大小：6.45 MB
  • 文档页数：39

下载文档原格式

  / 39

合集下载

第02章深基础工程ppt-第二章深基础工程

第02章深基础工程ppt-第二章深基础工程
• 桩架的选择应考虑桩锤类型、桩的长度和施 工现场的条件等因素。
• 桩架的高度 = 桩长＋桩锤高度＋滑轮组高＋ 起锤移位高度＋安全工作间隙
• 3．动力装置的选择
• 动力装置的选择应根据桩锤的类型来确定。
• （二）沉桩前的准备工作
• 1．清除地上、地下障碍物，对场地进行平整 并做好排水工作。
• 2．放出桩的基准线并定出桩位，在不受打桩 影响的适当位置设置水准点，
• （一）静力压桩的施工工艺
• 施工程序为：
• 测量定位→压桩机就位→吊桩、插桩→ 桩身对中调直→静压沉桩→接桩→再静 压沉桩→送桩→终止压桩→截桩。
• （二）施工注意事项
• 1．压桩施工时应随时注意使桩保持轴心受压， 接桩时也应保证上下接桩的轴线一致，并使接桩 时间尽可能地缩短，否则，间歇时间过长会由于 土体固结导致发生压不下去的事故。
• （一） 振动沉桩
• 振动沉桩是利用固定在桩顶部的振动器 所产生的激振力，通过桩身使土颗粒受 迫振动，使其改变排列组织，产生收缩 和位移，这样桩表面与土层间的摩擦力 就减少，桩在自重和振动力共同作用下 沉人士中（图2-9）。 适用于在粘土、松 散砂土及黄土和软土中沉桩，更适合于 打钢板桩，同时借助起重设备可以拔桩。
• 3．接通现场的水、电管线，准备好施工机具； 做好对桩的质量检验。
• 4．进行打桩试验，以便检验设备和工艺是否 符合要求。
• 5确定打桩顺序
• 打桩顺序一般分为：逐排打、自边缘向 中央打、自中央向边缘打和分段打等四 种
• （三）打入桩的施工工艺 • 1．桩机就位 • 2．吊桩 • 3．打桩 • 4．接桩 • 5．送桩 • 6．截桩：
• 一、干作业成 孔灌注桩
• 干作业成孔灌 注桩适用于成 孔深度内没有 地下水的情况， 成孔时不必采 取护壁措施而 直接取土成孔。

第2章 深基础工程

第2章 深基础工程

录像：静压法沉桩 其它沉桩方法请自学
25
建
筑
工
程
施
工
二、钢筋混凝土灌筑桩• •
• 灌筑桩是在施工现场的桩位上用机械或人工成孔，然
后在孔内灌筑混凝土而成。
• 根据成孔方法的不同分为钻孔、挖孔、冲孔灌筑桩， 沉管灌筑桩和爆扩桩。
• 它与预制桩相比有何优点？
• 灌筑桩能适应各种地层的变化，无需接桩，施工时无 振动、无挤土、噪音小，宜在建筑物密集地区使用。 但其操作要求严格，施工后需较长的养护期方可承受 荷载，成孔时有大量土渣或泥浆排出。
10
建
筑
工
程
施
工
（二）钢筋混凝土预制桩的沉桩
• ③ 蒸汽锤 • 蒸汽锤利用蒸汽的动力进行锤击。根据其工作情况又可分为单动 式汽锤与双动式汽锤。单动式汽锤的冲击体只在上升时耗用动力， 下降靠自重；双动式汽锤的冲击体升降均由蒸汽推动。蒸汽锤需 要配备一套锅炉设备。 • 单动式汽锤的冲击力较大，可以打各种桩，常用锤重为3～10t。 每分钟锤击数为25～30次。 • 双动式汽锤的外壳（即汽缸）是固定在桩头上的，而锤是在外壳 内上下运动。因冲击频率高（100～200次/min），所以工作效率 高。它适宜打各种桩，也可在水下打桩并用于拔桩。锤重一般为 0.6～6t。
第一节 桩基础
堆放桩的地面必须平整、坚实，垫木间距应与吊点位臵相同，各层 垫木应位于同一垂直线上，堆放层数不宜超过4层。不同规格的 桩，应分别堆放。
8
建
筑
工
程
施
工
• • • •
• • • •
第一节 桩基础 （二）钢筋混凝土预制桩的沉桩 沉桩方法：锤击法、静压法、振动法、水 冲法等。 1、锤击法(视频1、2) 锤击法是利用桩锤的冲击力，克服土对桩 的阻力，使桩沉到预定深度或达到持力层。 这是最常用的一种沉桩方法。 （1）锤击法施工设备 打桩设备包括桩锤、桩架和动力装臵。 A、桩锤 桩锤是对桩施加冲击，将桩打入土中的主 要机具。桩锤主要有落锤、蒸汽锤、柴油 锤和液压锤，目前应用最多的是柴油锤。

02_第二章_深基础工程c-PPT文档资料

02_第二章_深基础工程c-PPT文档资料

打； 3) 当桩的规格不同时，先大后小，先长后短； 4) 当桩尖设计标高不同时，先深后浅。
工艺顺序： 设置标尺→桩架就位→吊桩就位→扣桩帽、落锤、 脱吊钩→低锤轻打→正式打（接桩，截桩，静、动 载试验，承台施工）。 要点：
采用重锤低击，开始要轻打； 注意贯入度变化，做好打桩记录（编号、每米锤击
（4）进行打桩试验：≮2根，检验工艺、
设备是否符合要求。
打桩顺序：
避免 入土深度不一，导致不均匀沉降；
难打易碎； 邻桩移位倾斜。
1) 当桩中心距<4倍桩径时， 可：①自中间向四周环绕或放射打； ②由中心向两侧对称打； ③分段对称打； 2) 当桩中心距4倍桩径时，可按施工方便顺序
5. 提高桩承载力的方法
锤击沉管灌注桩： 单打法—— 复打法 —— 单打时不放钢筋笼，混凝土初凝前原位打
混凝土预制桩的接桩
焊接
法兰接 硫磺胶泥锚接 P75
第三节 灌注桩施工
一、钻孔灌注桩：
施工无振动无噪音，但比同径预制桩承载低、沉降大。
（一）干作业法（用于无地下水或已降水）
1、成孔机械：

螺旋钻－长：钻杆长10m以上,φ 400～600


短：钻杆长3～5m，φ 300～400
+M
(3)吊、运平稳，避免损坏。
3．堆放
高度不超过四层；
地面坚实、平整，垫长枕木； 支承点在吊点位置，垫木上下对齐。
三、打桩施工
1、准备工作
（ 1 ）场地准备： 清除地上、地下障碍物， 平整、压实场地，设置排水沟； （ 2 ） 放 轴 线 、 定 桩 位 、 设 置 水 准 点 （≮2个）； （3）确定打桩顺序：

[资料]深基础工程_PPT

[资料]深基础工程_PPT
密纹叶片钻杆；
2.质量要求
① 偏差要求：位置偏差≯70～150mm； 垂直度偏差≯1％
② 孔底虚土厚度： 端承桩≯50mm； 摩擦桩≯150mm。
③ 避免出现缩径和断桩
（二）泥浆护壁成孔用于有地下水
4 是利用泥浆保护稳定孔壁的机械钻孔方法。它 通过循环泥浆将切削碎的泥石渣屑悬浮后排出 孔外，适用于有地下水和无地下水的土层。采 用泥浆保护孔壁排除土后成孔。
2、打桩工艺：
4 施工顺序：
4 确定桩位和沉桩顺序→桩机就位→吊桩喂桩校正→ 打桩→接桩（截桩）→再打桩→切割桩头 。
4 要点：开始沉桩应短距轻击,桩入土一定深度稳定
后，再以全落距施打，落距不宜超过1.5米；
4 打桩速度要均匀，间歇时间不宜过长，随时观察桩 垂回弹情况，做好打桩记录（编号、每米锤击数、 桩顶标高、最后贯入度…）宜采用重锤低击；
第二节 深基础工程施工
4 一、桩基础工程概述
4 1.深基础的类型：桩基础、墩基础、 地下连续墙等。
4 适用范围：天然浅地基的强度和变形 不能满足要求时，采用深基础。桩基 础应用最广。

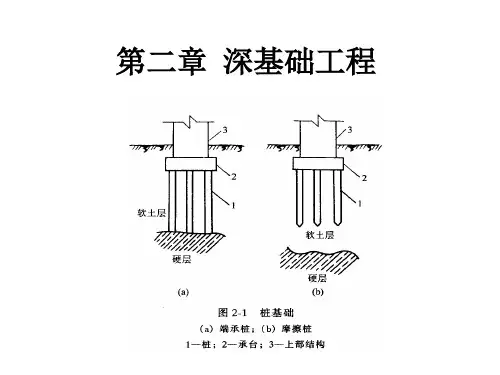

2、桩基础的组成与分类 (1)组成：它由若干个沉入土中
的桩和连接桩顶的承台或承 台梁组成。
(2)分类
1）按受力性质分： 端承桩:上部结构荷载主要
板、梁的钢筋和柱锚固插筋；浇筑底板混凝土； 待混凝土强度达到25％设计强度后，再在底板 上支梁模板，继续浇筑梁上部混凝土。
4 也可采用底板和梁模板同时支好，混凝 土一次连续浇筑完成，梁侧模板采用支 架支承并固定牢。
4 (2)混凝土浇筑完毕，表面应覆盖和洒水 养护，养护时间不少于7d。
4 (3)当混凝土强度达到设计强度的30％时， 应进行基坑回填。

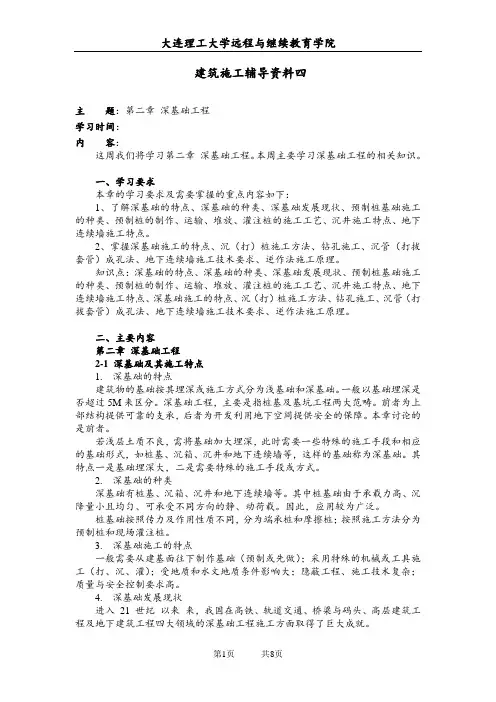

《建筑施工》辅导资料四

《建筑施工》辅导资料四

建筑施工辅导资料四主题：第二章深基础工程学习时间：内容：这周我们将学习第二章深基础工程。

本周主要学习深基础工程的相关知识。

一、学习要求本章的学习要求及需要掌握的重点内容如下：1、了解深基础的特点、深基础的种类、深基础发展现状、预制桩基础施工的种类、预制桩的制作、运输、堆放、灌注桩的施工工艺、沉井施工特点、地下连续墙施工特点。

2、掌握深基础施工的特点、沉（打）桩施工方法、钻孔施工、沉管（打拔套管）成孔法、地下连续墙施工技术要求、逆作法施工原理。

知识点：深基础的特点、深基础的种类、深基础发展现状、预制桩基础施工的种类、预制桩的制作、运输、堆放、灌注桩的施工工艺、沉井施工特点、地下连续墙施工特点、深基础施工的特点、沉（打）桩施工方法、钻孔施工、沉管（打拔套管）成孔法、地下连续墙施工技术要求、逆作法施工原理。

二、主要内容第二章深基础工程2-1 深基础及其施工特点1. 深基础的特点建筑物的基础按其埋深或施工方式分为浅基础和深基础。

一般以基础埋深是否超过5M来区分。

深基础工程，主要是指桩基及基坑工程两大范畴。

前者为上部结构提供可靠的支承，后者为开发利用地下空间提供安全的保障。

本章讨论的是前者。

若浅层土质不良，需将基础加大埋深，此时需要一些特殊的施工手段和相应的基础形式，如桩基、沉箱、沉井和地下连续墙等，这样的基础称为深基础。

其特点一是基础埋深大，二是需要特殊的施工手段或方式。

2. 深基础的种类深基础有桩基、沉箱、沉井和地下连续墙等。

其中桩基础由于承载力高、沉降量小且均匀、可承受不同方向的静、动荷载。

因此，应用较为广泛。

桩基础按照传力及作用性质不同，分为端承桩和摩擦桩；按照施工方法分为预制桩和现场灌注桩。

3. 深基础施工的特点一般需要从建基面往下制作基础（预制或先做）；采用特殊的机械或工具施工（打、沉、灌）；受地质和水文地质条件影响大；隐蔽工程、施工技术复杂；质量与安全控制要求高。

4. 深基础发展现状进入21 世纪以来来，我国在高铁、轨道交通、桥梁与码头、高层建筑工程及地下建筑工程四大领域的深基础工程施工方面取得了巨大成就。

《建筑施工技术》课件——深基础工程施工

《建筑施工技术》课件——深基础工程施工

确定打桩顺序。
打桩时，由于桩对土体的挤密作用，先打入的桩被后打入的 桩水平挤推而造成偏移和变位或被垂直挤拔造成浮桩；而后 打入的桩难以达到设计标高或入土深度，造成土体隆起和挤 压，截桩过大。所以，群桩施打时，为了保证质量和进度， 防止周围建筑物被破坏，打桩前应根据桩的密集程度、桩的 规格、长短和桩架移动方便来正确选择打桩顺序。
2. 锤击沉桩施工
锤击沉桩也称打入桩，是利用桩 锤下落产生的冲击能量将桩沉入 土中。锤击沉桩是预制钢筋混凝 土桩最常用的沉桩方法，该法施 工速度快、机械化程度高、适用 范围广、现场文明程度高，但施 工时有噪声、污染和振动，对于 城市中心和夜间施工有所限制。
2 知识点
（1）打桩机具及选择。 打桩机具主要有打桩机及 辅助设备。打桩机主要包 括桩锤、桩架和动力装置 三部分。 桩锤。桩锤是对桩施加冲 击力，将桩打入土层中的 主要机具。桩锤按动力源 和动作方式分为落锤、单 动汽锤、双动汽锤和柴油 锤。选择桩锤参照图 2-3-3。
当桩较密集时（桩中心距小于等于4倍边长或直径），应采
用由中间向两侧对称施打［图 2-3-7（a）］或由中间向四周 施打的方法［图 2-3-7（ｂ）］。这样，打桩时土体由中间向 两侧或四周挤压，易于保证施工质量。当桩数较多时，也可 采用分区段施打。
深基础工程施工
建筑施工技术●课程团队
建筑施工技术●深基础工程施工
2.3深基础工程施工
2.3.1 桩基础的分类
2.3.2 钢筋混凝土预制桩施工
2.3.3 钢筋混凝土灌注桩施工 ←―――重点
2.3.4 干作业成孔灌注桩
←―――重点
2.3.5 泥浆护壁成孔灌注桩 ←―――难点
2.3.6 套管成孔灌注桩
2.3.7 挖孔灌注桩

《土木工程施工课件》 第二章 深基础工程

《土木工程施工课件》 第二章 深基础工程

桩基工程
02
桩基工程概述
桩基工程是土木工程中一种常见的基 础形式，主要用于承受建筑物荷载， 将建筑物荷载传递到下层土体中。
桩基工程的设计和施工需要综合考虑 地质条件、建筑物荷载、施工条件等 因素。
桩基工程具有较高的承载力和稳定性， 能够满足不同建筑物对基础的要求。
桩基的分类
根据桩身的材料不同，桩基可以分为混 凝土桩、钢桩、木桩等。
地下连续墙工程
03
地下连续墙工程概述
地下连续墙是一种在地下建筑中采用连续墙体进行围护的结构形式，广泛应用于深 基础工程中。
地下连续墙具有较高的结构强度和刚度，能够承受较大的侧向土压力和水平荷载。
地下连续墙的墙体材料多为混凝土或钢筋混凝土，根据工程需要可采用不同的厚度 和深度。
地下连续墙的施工方法
垫层施工
在基础底部铺设垫层，起到找 平、扩散荷载和改善地基的作 用。
回填土方
扩基结构施工完成后，进行回 填土方，确保基础稳定。
扩基的检测与验收
检测方法
采用沉降观测、倾斜测量、土压 力检测等方法对扩基工程的施工 过程和效果进行监测和评估。
验收标准
根据设计要求、相关规范和施工 经验，制定验收标准，确保扩基 工程的质量和安全性能符合要求 。
保证建筑物的正常使用和安全。
深基础工程的分类
• 总结词：深基础工程可以根据不同的分类标准进行分类，如根据施工方法可分 为桩基、扩基、地下连续墙等；根据地质条件可分为岩基、软基等。
• 详细描述：根据施工方法的不同，深基础工程可以分为桩基、扩基、地下连续 墙等不同类型。桩基是深基础工程中最常用的一种类型，它通过将建筑物荷载 传递到下层土体或岩层上，以提高地基的承载力和稳定性。扩基则是通过扩大 基础底面积来减小建筑物沉降和变形的一种方法。地下连续墙则是在地下构筑 一道连续的墙体，以提高地基的抗剪切和抗滑移能力。根据地质条件的不同， 深基础工程又可以分为岩基和软基等类型。岩基是指地基土体为岩石或坚硬土 层的地基，通常采用桩基或扩基等方法进行加固。软基则是指地基土体为软弱 土层的地基，通常采用换填、排水固结等方法进行加固。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

§2－2 预制桩施工
打桩工艺过程
定桩位 定桩架位 吊桩 接桩帽、衬垫 定桩 轻击进桩 校核 正式打桩 接、送、截、凿桩
打桩的有关问题：
⑴桩距小于4D时尤其要讲究打桩顺序， 对教材上四种打桩顺序的利弊分析
⑵什么叫隐蔽工程（前一工程实体被后 一道工程所覆盖而不可再见）除打桩外 还有什么隐蔽工程？
⑶重锤低击、还是轻锤高举高打？榔头 打钉子的联想
⑷何为贯入度？摩擦桩为何以入土深度 为主、贯入度为参考？端承桩呢？
⑸何为定桩、接桩、截桩、送桩、凿桩？
§2－2 预制桩施工
打桩注意事项
①落距先短后长
②不打则已，打则连续，到位方休
③作好测量与记录
④注意贯入度和入土深度
⑤注意桩机工况
⑥注意桩头完好
为何从桩顶向桩尖浇筑（丰满密实） 可以叠浇吗？为何桩尖和桩帽 部分钢筋要加强？为何同一截 面钢筋接头数少于50％？ 2．起吊运输堆放 砼强度达百分之多少能吊？ 能运？能打？ 吊点设置原则及证明？ 堆放时为何设垫木？设在何处？为何设此处？
§2－2 预制桩施工
打桩设备
打桩设备主要是指桩锤、桩架、和动力装置（教材图2-4;表2-1）
§2－1 基础漫谈
满足四者后，越小越好。所以基础的类型： 点、线、面、体（独立基础、条型基础、片筏基础、箱
型基础） 浅基础不行则向深基础；桩基础不行则向箱型基础。 当箱基础还不行，怎么办？则加桩基础，点可＋桩，条
可＋桩、都可＋桩
§2－1 基础漫谈
二.自学与思考 桩基础是什么？ 关于桩的分类（材料、受力、施工方法、设置效应） 关于端承桩与摩擦桩 关于预制桩与灌注桩 桩的排土效应（大量排土桩、少量排土桩、不排土桩）
桩锤主要有 落锤、 单动汽锤、 双动汽锤、 柴油桩锤、 振动桩锤
柴油桩锤工作原理图
汽缸
导准备及打桩方案
平场、排水、清障、 进场、设点、抄平、 定位、放线、试桩。
确定打桩方法：打、 压、振、射水等。
确定打桩顺序：逐排 打、分段打、中向边 打、边向中打等。
静力压桩系列照片
爆扩灌注桩是用钻孔或爆扩法成孔，孔底放 入炸药，再灌入适量的砼，引爆使孔底形成 扩大头，此时，孔内砼落入孔底空腔内，再 放置钢筋笼，并浇灌混凝土形成的桩。
§2－3 灌注桩施工
钻机的湿成孔方式主要有两种：正循环、反循环。
§2－3 灌注桩施工
钻孔灌注桩
学习钻孔灌注桩施工的几个要点： １.用哪些设备？ ２.干成孔的成孔工艺？ ３.湿成孔的成孔工艺？（泥浆的作用） 4.施工中的注意事项（防止偏斜、孔内水位
打拔方法： 单打法；反插法；复打法。
可能出现的工程问题： 隔层；断桩；颈缩；夹泥；吊脚；卡管；桩尖 进砂进水；砼扩散量大。
§2－3 灌注桩施工
爆扩成孔灌注桩
爆扩桩工作示意
爆扩桩动画
§2－４ 其它深基础
地下连续墙
地下连续墙是在地面以下为截水防渗、挡土、 承重而构筑的连续墙壁。
§2－４ 其它深基础
⑦注意斜桩
还是榔头锤钉子的联想
⑧注意转桩
⑨注意跳锤
⑩注意桩顶标高
§2－2 预制桩施工
打桩质量控制
①桩的偏差是否允许（水平位置偏差小于 100～150mm；垂直偏差不大于1％桩长）
②贯入度或标高的要求是否满足（测量记 录体现，工地现场解决，不应留到最后）
③桩的完好程度（有无断、裂、破损等、 是如何处理的）
大于地下水位、泥浆比重、水下砼质量等）
灌注桩与预制桩的比较（截面可做大、施
工噪声小、有的不挤土；施工技术要求高、冬 季施工困难、不能立即承载。）
§2－3 灌注桩施工
打拔管灌注桩＝套管灌注桩＝沉管灌注桩
施工工艺： 桩机就位－安放桩靴－起吊桩管－桩管就位－ 校垂直度－扣上桩帽－锤（振）桩帽－吊放钢 筋笼－灌砼、测充盈系数、拔管。
地下连续墙
地下连续墙钢筋笼
§2－４ 其它深基础
墩基础
墩基础是在人工或机械成孔的大直径孔中浇筑 砼或钢砼而成，我国多用人工开挖，亦称大直 径人工挖土桩。
墩基础直径为1~5米，多为一柱一墩有很大的 强度和刚度，多穿过深厚的软土直接支承在岩 石或密实的土层上。
人工开挖时，可直接检查成孔质量，易于清除 孔底虚土，施工时无噪音、无振动，且可多人 同时进行若干个墩的开挖，底部扩孔易于施工。
讨论题：前面已讨论过，先挖土还是先打桩？ （给出基础草图）
右图的工作从上到下是怎么施工的？
本章提要
1.深基础是指桩基础、墩基础、沉井基础、 沉箱基础和地下连续墙等，其中桩基础 应用最广。
2.深基础不但可选用较好的深部土层来承 受上部荷载，还可利用深基础周壁的摩 阻力来共同承受上部荷载，因而其承载 力高，变形小，稳定性好，但其施工技 术复杂、造价高、工期长。
§2－2 预制桩施工
桩基础是一种常用的深基础形式，它由桩和桩顶 的承台组成。
1.制桩及起吊、运输、堆放 2.打桩设备 3.打桩方案及打桩准备 4.打桩工艺过程 5.打桩工艺要点 6.打桩质量控制
§2－2 预制桩施工
制桩及起吊、运输、堆放
要重点解决的问题： 1．制桩 在何处制？――利弊？ 桩多长？
为防止塌方，需制作护圈，每开挖一段浇筑一 段钢砼护圈，同时注意通风、照明和排水。
§2－４ 其它深基础
沉井基础
沉井是由刃脚、井筒、内隔墙等组成的 呈圆形或矩形的筒状钢筋混凝土结构。 在沉井内挖土使其下沉，达到设计标高 后，进行混凝土封底、填心、修建顶盖， 构成沉井基础。
④对周围建筑和设施及环境有无危害影响
§2－3 灌注桩施工
砼与钢砼灌注桩有三类： 钻孔灌注桩 沉管（套管）灌注桩 爆扩灌注桩
钻孔灌注桩是由成孔机械成孔（分干成孔和 湿成孔两种），再放置钢筋笼，并浇灌混凝 土制成桩。
沉管灌注桩是先将空心管打（振）入土中， 再放置钢筋笼，浇灌混凝土，并随灌随将钢 管拔出所形成的桩。
第二章-深基础工程资料
第二章 深基础工程
第一节 基础漫谈 第二节 预制桩施工 第三节 灌注桩施工 第四节 其它深基础
§2－1 基础漫谈
一.作用与类型 基础是土木工程建筑物和构筑物传力系统的中间环节，具有 承上启下作用。
讨论：基础的作用何在？（没有作用，基础可取缔） ①保证地基承载力的安全储备 ②建筑物的沉降与不均匀沉降控制在允许值 ③满足建筑物的使用要求（地下车库等） ④基础本身强刚稳
