第02章深基础工程ppt-第二章深基础工程

• 桩架的选择应考虑桩锤类型、桩的长度和施 工现场的条件等因素。
• 桩架的高度 = 桩长＋桩锤高度＋滑轮组高＋ 起锤移位高度＋安全工作间隙
• 3．动力装置的选择
• 动力装置的选择应根据桩锤的类型来确定。
• （二）沉桩前的准备工作
• 1．清除地上、地下障碍物，对场地进行平整 并做好排水工作。
• 2．放出桩的基准线并定出桩位，在不受打桩 影响的适当位置设置水准点，
• （一）静力压桩的施工工艺
• 施工程序为：
• 测量定位→压桩机就位→吊桩、插桩→ 桩身对中调直→静压沉桩→接桩→再静 压沉桩→送桩→终止压桩→截桩。
• （二）施工注意事项
• 1．压桩施工时应随时注意使桩保持轴心受压， 接桩时也应保证上下接桩的轴线一致，并使接桩 时间尽可能地缩短，否则，间歇时间过长会由于 土体固结导致发生压不下去的事故。
• （一） 振动沉桩
• 振动沉桩是利用固定在桩顶部的振动器 所产生的激振力，通过桩身使土颗粒受 迫振动，使其改变排列组织，产生收缩 和位移，这样桩表面与土层间的摩擦力 就减少，桩在自重和振动力共同作用下 沉人士中（图2-9）。 适用于在粘土、松 散砂土及黄土和软土中沉桩，更适合于 打钢板桩，同时借助起重设备可以拔桩。
• 3．接通现场的水、电管线，准备好施工机具； 做好对桩的质量检验。
• 4．进行打桩试验，以便检验设备和工艺是否 符合要求。
• 5确定打桩顺序
• 打桩顺序一般分为：逐排打、自边缘向 中央打、自中央向边缘打和分段打等四 种
• （三）打入桩的施工工艺 • 1．桩机就位 • 2．吊桩 • 3．打桩 • 4．接桩 • 5．送桩 • 6．截桩：
• 一、干作业成 孔灌注桩
• 干作业成孔灌 注桩适用于成 孔深度内没有 地下水的情况， 成孔时不必采 取护壁措施而 直接取土成孔。
• 干作业成孔一 般采用螺旋钻 机 (录象）
• 二、泥浆护壁成孔灌注桩
• （一）埋设护筒 • 1．护筒的作用 • 护筒作用是固定桩孔位置，保护孔口，防止塌孔，增加桩孔内
• （二）桩的起吊、运输 和堆放
• 钢筋混凝土预制桩应在 混凝土达到设计强度的 70％方可起吊；达到设 计强度的100%才能运输 和打桩。
• ]桩在起吊和搬运时，吊 点应符合设计规定。吊 点位置的选择随桩长而 异，并应符合起吊弯矩 最小的原则
• 桩在施工现场的堆放 场地必须平整、坚实。 堆放时应设垫木，垫 木的位置与吊点位置 相同，各层垫木应上、 下对齐，堆放层数不 宜超过4层。
• （四）泥浆循环排渣
• 泥浆循环排渣可分为正循环排渣和反循 环排渣法。
• (五)清孔
• 本法最适用于坚实砂土或砂砾石土层上的支 承桩，在粘性土中亦可使用。
• (三)植桩法沉桩
• 植桩法沉桩是在沉桩部位按设计要求的 孔径和孔深先用钻机钻孔，钻出的土体 通过湿法或干法排出地面外运，在孔内 再插入预制钢筋混凝土桩，然后采用锤 击或振动锤打入法，将桩打入设计持力 层标高
• 植打桩顺序为：先打长桩，后打短桩； 先打外围桩，后打中间桩，以防止土体 位移对四周建筑物及各种设施造成的影 响。
• 二、锤击沉桩的施工
• （一）打桩机械
• 打桩机主要包括：桩 架、桩锤和动力装置 三个部分
• 1．桩锤的选择
• 桩锤应根据地质条件、桩的类型、桩的长度、 桩身结构强度、桩群密集程度以及施工条件 等因素来确定，其中尤以地质条件影响最大。
• 当桩锤重大于桩重的的1．5～2倍时，沉桩效 果较好。
• 2．桩架的选择
• 2．当桩接近设计标高时，不可过早停压，否则， 在补压时也会发生压不下去或压入过少的现象。
• 3．压桩过程中，当桩尖碰到夹砂层时，压桩阻 力可能突然增大，可采取停车再开。忽停忽开的 办法，使桩有可能缓慢下沉穿过砂层。如果工程 中有少量桩确实不能压至设计标高而相差不多时， 可以采取截桩的办法。
• 四、预制桩的其它施工方法
水压。 • 2．护筒的埋设 • （二）泥桨的制备 • 1．护壁泥浆的作用 • （1）护壁。 （2）携砂。 （3）冷却。（4）润滑。
• 2．泥浆的制备
• 泥浆的性能指标如相对密度、粘度、含 砂量、pH值、稳定性等要符合规定的要 求。
• （三）成孔 • 1．潜水钻机成孔 • 2．回转钻机成孔 • 3．冲击钻成孔 • 4．冲抓锥成孔
• （二）射水沉桩法
• 射水法沉桩又称水冲法沉桩，是将射水管附 在桩身上，用高压水流束将桩尖附近的土体 冲松液化，以减少土对桩端的正面阻力，同 时水流及土的颗粒沿桩身表面涌出地面，减 少了土与桩身的摩擦力，使桩借自重（或稍 加外力）沉入土中
• 射水法沉桩的特点是：当在坚实的砂土中沉 桩，桩难以打下或久打不下时，使用射水法 可防止将桩打断，或桩头打坏；比锤击法可 提高工效2～4倍，节省时间，加快工程进度。
第二节 灌注桩施工
• 灌注桩是在施工现场的桩位上就地成孔， 然后在孔内灌注混凝土或钢筋混凝土而 成。根据成孔方法的不同可以分为干作 业成孔、泥浆护壁成孔、套管成孔、人 工挖孔灌注桩等。
• 注桩与预制桩相比由于避免了锤击应力， 桩的混凝土强度及配筋只要满足使用要 求就可以，因而具有节省钢材、降低造 价、无需接桩及截桩等优点。
第二章 深基础工程
第一节 钢筋混凝土预制桩施工
• 一、钢筋混凝土预制桩的制作、运输和 堆放
• （一）桩的制作 • 较长的桩在施工现场预制。所用混凝土
强度等级不宜低于C30 • 主筋连接宜采用对焊；主筋接头配置在
同一截面内的数量，当采用闪光对焊和 电弧焊时，不超过50％

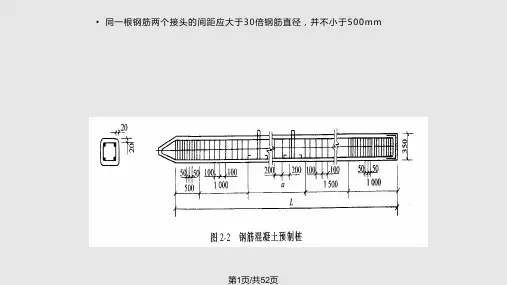

• 同一根钢筋两个接头的间距应大于30倍 钢筋直径，并不小于500mm
• （四）打桩过程中常见的问题
• （1）桩顶、桩身被打坏。
• （2）桩位偏斜。
• （3）桩打不下。
• （4）一桩打Βιβλιοθήκη 邻桩升起。• 三、静力压桩
• 静力压桩（图2-7）是借助压桩机及其配 重将桩压入土中，此法适用于软弱土层。 由于避免了锤击应力，桩的混凝土强度 及其配筋只要满足吊装弯矩和使用期受 力要求就可以，因而桩的断面和配筋可 以减小。这种沉桩方法无振动、无噪音、 对周围环境影响小，适合在城市中施工。
