第二章深基础工程079

基底清理和验槽→浇筑垫层混凝土→
绑钢筋、支模→验收合格→浇筑基础混 凝土→浇水养护
第二章深基础工程079
三、筏板基础
1.概述 筏板基础由钢筋混凝土底板、梁组成 。 适用于地基承载力较低而上部结构荷载很大的 土层。分为梁板式和平板式两类。 2.筏板基础的施工要点 (1)程序：验槽合格后浇筑垫层混凝土;绑扎底 板、梁的钢筋和柱锚固插筋；浇筑底板混凝土； 待混凝土强度达到25％设计强度后，再在底板 上支梁模板，继续第二浇章深筑基础梁工程上079部混凝土。
也可采用底板和梁模板同时支好，混凝 土一次连续浇筑完成，梁侧模板采用支 架支承并固定牢。
(2)混凝土浇筑完毕，表面应覆盖和洒水 养护，养护时间不少于7d。 (3)当混凝土强度达到设计强度的30％时， 应进行基坑回填。
第二章深基础工程079
第二节 深基础工程施工
一、桩基础工程概述

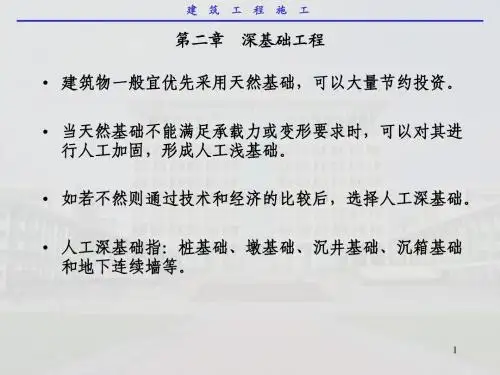

1.深基础的类型：桩基础、墩基础、 地下连续墙等。 适用范围：天然浅地基的强度和变形 不能满足要求时，采用深基础。桩基 础应用最广。
第二章深基础工程079
墙下钢筋混凝土条形基础
第二章深基础工程079
(4) 锥形基础斜面部分的模板应按斜面坡 度分段支设，分段浇筑，防止模板上浮 变形，边角混凝土必须捣实。
(5)柱基础插筋要加以固定，保证振捣后 位置准确。
(6)基础混凝土浇筑后，应用草帘等覆盖 并浇水养护,时间不少于7d。 。
工艺流程:
2、桩基础的组成与分类 (1)组成：它由若干个沉入土中
的桩和连接桩顶的承台或承 台梁组成。
(2)分类
1）按受力性质分： 端承桩:上部结构荷载主要
由桩端阻力承受； 摩擦桩:上部结构的荷载由
桩尖阻力和桩身侧面的 摩擦力共同承受.
2）按施工方法分： 预制桩、灌注桩 3).预制桩按沉桩方法分类
锤击法沉桩：以桩锤的冲击力将桩打入软土。 振动法沉桩：以振动桩机带桩振动，减少土
第二章深基础工程079
ቤተ መጻሕፍቲ ባይዱ
二、扩展式基础施工要点： (1)基底清理和验槽，轴线、基坑尺寸和 土质应符合设计规定。局部软弱土层应 挖去，用灰土或砂砾分层回填夯实至基 底相平。
(2)浇筑垫层混凝土，防止地基土被扰动。 混凝土垫层宜用表面振捣器进行振捣， 使其表面平整。 （3）垫层上绑钢筋、支模 。完成后对模 板预检，钢筋隐蔽工程验收。
第二章 深基础工程

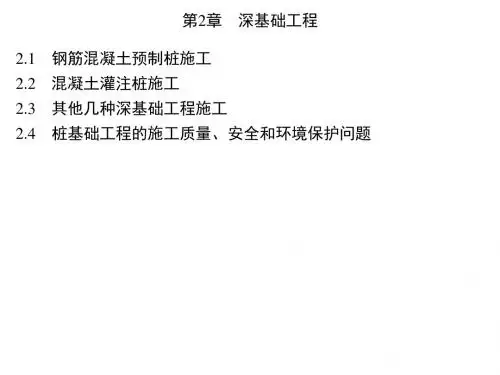

预制桩施工 灌注桩施工 其它深基础施工
第一节 浅基础工程施工 一、概述 1.刚性基础:砖基础用于低层建筑，耐久性差。 毛石基础、混凝土基础、毛石混凝土基础用于多层建 筑。 2.扩展（板式）基础：墙下钢筋混凝土条形基础、柱下 钢筋混凝土独立基础、筏板基础等。 3.刚性基础特点:材料抗压强度高,抗拉强度低,基础加宽 受刚性角限制,避免弯曲而拉坏. 扩展基础特点:材料抗拉、抗压强度高,基础加宽满足抗 弯抗冲切，高度不受台阶宽高比的限制，适于“宽基浅 埋”既同一宽度基础，刚性基础高，扩展基础高度较小。
打桩设备包括桩锤、桩架和动力装置。
第二章深基础工程079
1、桩锤：桩锤可选用落锤、汽锤、柴油锤
和振动锤。
落锤：落锤一般由铸铁制成。有穿心锤和龙门
锤两种，重0.2～2t。它由卷扬机沿桩架导杆提 升到一定高度，然后自由落下击打桩顶
蒸汽锤：以高压蒸汽或压缩空气为动力的打桩
机械，有单动汽锤和双动汽锤两种
第二章深基础工程079
高度不超过四层； 地面坚实、平整，垫长枕木； 支承点在吊点位置，垫木上下对齐。
（二）打桩设备
▪ 锤击法：利用桩锤落到桩顶上的冲击力，使桩沉到预定
的深度或达到持力层的一种打桩施工方法。
▪ 特点：施工速度快，机械化程度高，适用范围广，但施
工时有冲撞噪声和对地表层有振动，在城区和夜间施工 有所限制。
打桩设备及选择
第二章深基础工程079
施工方案制定包括以下内容
1、确定施工方法，选择打桩机械； 2、确定打桩顺序； 3、桩的预制、运输，以及沉桩过程中的 技术措施和安全措施。
第二章深基础工程079
二、钢筋混凝土打入桩的施工
（一）预制桩的制作、运输和堆放
1．预制桩制作
施工顺序：支模→ 绑钢筋→浇砼。施工前场地平整、夯实
与桩间摩阻，沉拔快，适砂土。
静力压桩法：80～600t压桩机，适软弱土层。
4)灌注桩按成孔方法分类： 机械成孔——干作业成孔、泥浆护壁成孔灌 注桩 沉管灌筑桩 人工挖孔灌筑桩
二、钢筋混凝土打入桩的施工
（一）预制桩的制作、运输和堆放 （二）打桩设备 （三）打桩施工 1.施工前准备 2.施工工艺 3.质量控制 4 .打桩施工常见问题的分析 5.打桩过程中的注意事项 6、 桩头的处理 （四）静力压桩施工
履带式桩架
多功能桩架
（三）打桩施工
1、准备工作
（1）场地准备：清除地上、地下障碍物，平整场
地，设置供水、电系统.
（2）定位放线：定位点设在不受打桩影响的 地点，设2个至4个水准点（供检查桩位用） （3）安装打桩机具，桩帽、垫衬和送桩设备机具
柴油锤
工作原理：利用燃油爆炸来推动活塞往 返运动进行锤击打桩，柴油桩锤与桩架、 动力设备配套组成柴油打桩机。
▪ 振动锤是利用机械强迫振动，通过桩帽
传到桩上使桩下沉。
第二章深基础工程079
2、桩架：一般由底盘、导向杆 （打桩导向）、起吊设备（吊桩就位）、 撑杆等组成。
类型 （常用）：
多功能桩架：机动适应性好；大而装拆运麻烦。 履带式桩架：以履带式起重机为主机，配备桩 架工作装置而组成。移动方便，适用范围广。
第二章深基础工程079
2、起吊和运输
(1)混凝土强度：
起吊移位――≮75％设计强度标准值
运输、打桩――≮100％设计强度标准值
(2)合理吊点：
－M
（正负弯矩值相等则均小）
一点吊―距顶0.293L；
+M
两点吊――距顶、距尖0.207L；
(3)吊、运平稳，避免冲击和振动。
第二章深基础工程079
3．堆放
制作工艺：
钢筋接长采用对焊；主筋接头配置在同一截面内数量不超过50%； 接头错 开，同一根钢筋两个接头的距离应大于30d并不小于500mm，配筋率大于 0.8%，桩顶桩尖钢筋配置特殊处理，保护层不宜过厚，网片距离正确，桩 尖对准轴线 。 混凝土由顶至尖连续一次浇筑，不得留缝，注意养护，不少于7天； 采用叠层法时，叠制≯4层，桩面间均应涂刷好隔离层，不得粘结；下层 30％再上层；
