电动机的三角形星形接法

三相异步电动机星形接法（Y）和三角形接法（Δ）每根绕组都有两个接头，一为首端，一为尾端。

图 1中U1、 V1、 W1是首端，而U2、V2、W2是尾端。

连接绕组时，首端尾端不能搞错，错了就不能保证相间的空间电角度为120&s30;，影响正常旋转磁场的形成，这是我们接线时必须十分注意的问题。

绕组引出线标志Y系列电机第一相、第二相、第三相的首端分别为 U1、 V1、 W1；尾端分别为U2、V2、W2。

JO2老系列电机第一相、第二相、第三相的首端分别为D l、D2、D3；尾端分别为D4、D5、 D6。

有些电机，绕组内部连接好了，只引出三根线，那它们的标志：在新系列电机为U、V、W，在老系列电机为D1、D2、D3。

要是有第四根标志为N的引出线，这是星接绕组的中性点。

接线螺技标志与绕组的标志完全相同，其标志有的用标号垫，有的在绝缘底座上压出凸纹。

接地螺钉的标志3．三相异步电动机有那几种接线方法？在接线盒里是怎样连接的？答：三相异步电动机定于绕组通常采用两种接线方法，即星形接法（Y）和三角形接法（Δ）。

功率大的电机，在每相绕组里由两条或两条以上的支路并联。

星形接法见图2，把三相统组的尾端连在一起，由三个首端去接电源。

当然也可以把三个首端连在一起，由三个尾端去接电源。

但是决不可在短接的星点上既有首端，又有尾端，否队便不能形成正常的旋转磁场．（参见问题1）在接线盒里（见图动）星点是用两个连接片连接的。

三角形接法见图3，它是由一根绕组的首端与另一格的尾端相连，形成一个三角形，再由三角形的顶点接向电源。

同样的道理，采用三角形接法，决不可用绕组的同名端（两个首端或两个尾端）接成三角形的顶点，否则，电机将不能正常运转。

一台电机，究竟采用星接还是角接，必须按照铭牌的规定，是不能随意变更的。

无论那种按法，接线时如果首尾端错了，接通电源后，不能形成正常的旋转磁场，这时：电机起动困难；有特殊响声；三相绕组中电流很不平衡，即使空载，电流也将大于额定值。

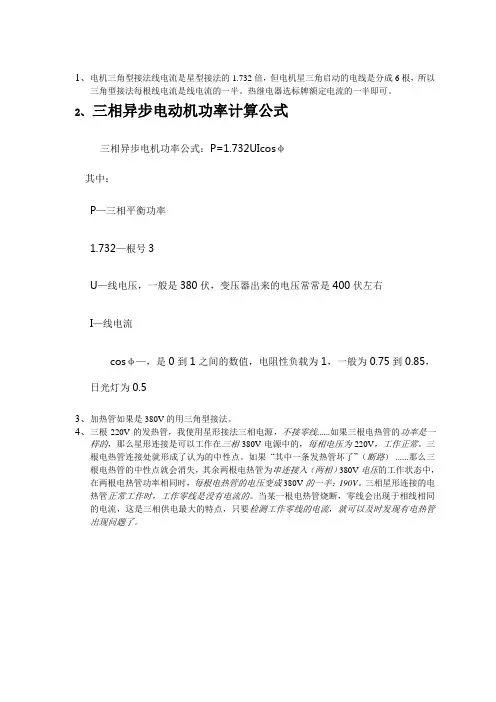

1、电机三角型接法线电流是星型接法的1.732倍，但电机星三角启动的电线是分成6根，所以三角型接法每根线电流是线电流的一半。

热继电器选标牌额定电流的一半即可。

2、三相异步电动机功率计算公式三相异步电机功率公式：P=1.732UIcosφ其中：P—三相平衡功率1.732—根号3U—线电压，一般是380伏，变压器出来的电压常常是400伏左右I—线电流cosφ—，是0到1之间的数值，电阻性负载为1，一般为0.75到0.85，日光灯为0.53、加热管如果是380V的用三角型接法。

4、三根220V的发热管，我使用星形接法三相电源，不接零线......如果三根电热管的功率是一样的，那么星形连接是可以工作在三相380V电源中的，每相电压为220V，工作正常。

三根电热管连接处就形成了认为的中性点。

如果“其中一条发热管坏了”（断路） ......那么三根电热管的中性点就会消失，其余两根电热管为串连接入（两相）380V电压的工作状态中，在两根电热管功率相同时，每根电热管的电压变成380V的一半：190V。

三相星形连接的电热管正常工作时，工作零线是没有电流的。

当某一根电热管烧断，零线会出现于相线相同的电流，这是三相供电最大的特点，只要检测工作零线的电流，就可以及时发现有电热管出现问题了。

对称三相四线Y－Y系统是常见常用的系统，有三条火线、一条中线。

星形接法的三相电，线电压是相电压的根号3倍，而线电流等于相电流。

当三相负载平衡时，即使连接中性线，其上也没有电流流过。

三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。

星形接法主要应用在高压大型或中型容量的电动机中，定子绕组只引出三根线。

对于星形接法，各相负载平衡，则任何时刻流经三相的电流矢量和等于零。

从上图可以看出，上下桩依次联结是三角形，上面三根桩接一起是星形，如电机无接结盒第一相绕组头尾标上1.4第二相绕组头尾标上2.5第三相绕组头尾标上3.6星形接法：456接一起，123接电源三角形接法：1联结6，2联结4，3联接5，成为电机的三根出线说明（1）电机三角形接法时因为没有中性点，具体方法是电机的三相绕组的头与尾分别连接，这时只有一种电压等级，线电压等于相电压，线电流等于相电流的约1.73倍（2）电机星形接法时因为有中性点（电机一般都是三相对称负载所以一般不引出中性线），具体方法是电机的三相绕组的三条尾连接在一起，三条头接电源，这时有两种电压等级，即线电压和相电压，且线电压等于相电压的约1.73倍，线电流等于相电流。

电动机三角形接法和星形接法有什么区别？三角形接线时，三相电机每一个绕组承受线电压（380V），而星形接线时，电机每一承受相电压（220V）。

在电机功率相同的情况，角线电机的绕组电流较星接电机电流小。

当电机接成Y型运行时起动转矩仅是三角形接法的一半，但电流仅仅是三角形起动的三分之一左右。

三角形起动时电流是额定电流的4－7倍，但转矩大。

转速是一样的，但转矩不一样。

三角形接法电机的三角形接法是将各相绕组依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。

三角形接法时电机相电压等于线电压；线电流等于根号3倍的相电流。

星形接法电机的星形接法是将各相绕组的一端都接在一点上，而它们的另一端作为引出线，分别为三个相线。

星形接时，线电压是相电压的根号3倍，而线电流等于相电流。

星形接法由于起输出功率小，常用于小功率，大扭矩电机，或功率较大的电机起步时候用，这样对机器损耗较小，正常工作后再换用三角形接法。

这就是常常说到的星——三角启动。

电动机接法选择是三相电机，单相电机没有以上两种接法的说法。

一般3KW以下的电动机星型接法的较多，3千瓦以上的电动机一般都角型接法。

按规定，大于15kw的电动机需要星型启动角型运行，以降低启动电流。

还有小型电动机角型启动的，如果要接在三相220V电源电压上，必须接成星型。

在我国一般3-4KW（千瓦）以下较小电机都规定接成星形，以上较大电机都规定接成三角形。

电机接线盒连接从电机接线盒里可以看出：三个进线接线端子U1、V1、W1的另一端U2、V2、W2如用同一铁片短接，那就是星形（Y）接法，三个进线接线端子U1和W2短接、V1和U2短接、W1和V2短接、那就是三角形接法（接线盒里三根平形铁条），星接时线电压等于相电压的1.732倍，相电流等于线电流，角接时相电压等于线电压，线电流等于相电流的1.732倍。

上图三根桩接一起是星形，上下桩依次联结是角形，如电机无接结盒，第一相绕组头尾标上1.4，第二相绕组头尾标上2.5，第三相绕组头尾标上3.6，星形接法：135接一起，246接电源，三角形接法：1联结6，2联结4，3联接5，成为电机的三根出线，1电机三角形接法时因为没有中性点，具体方法是电机的三相绕组的头与尾分别连接，这时只有一种电压等级，线电压等于相电压，线电流等于相电流的约1，73倍，2电机星形接法时因为有中性点（电机一般都是三相对称负载所以一般不引出中性线），具体方法是电机的三相绕组的三条尾连接在一起，三条头接电源，这时有两种电压等级，即线电压和相电压，且线电压等于相电压的约1.73倍，线电流等于相电流。

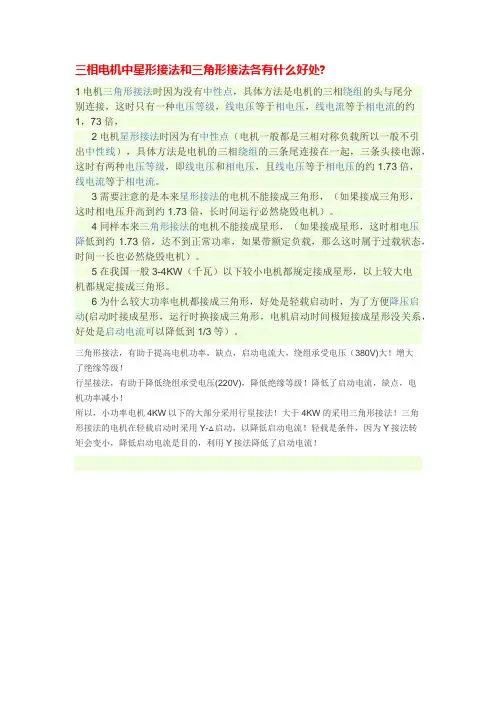

三相电机中星形接法和三角形接法各有什么好处?
1电机三角形接法时因为没有中性点，具体方法是电机的三相绕组的头与尾分
别连接，这时只有一种电压等级，线电压等于相电压，线电流等于相电流的约1，73倍，
2电机星形接法时因为有中性点（电机一般都是三相对称负载所以一般不引
出中性线），具体方法是电机的三相绕组的三条尾连接在一起，三条头接电源，这时有两种电压等级，即线电压和相电压，且线电压等于相电压的约1.73倍，
线电流等于相电流。

3需要注意的是本来星形接法的电机不能接成三角形，（如果接成三角形，
这时相电压升高到约1.73倍，长时间运行必然烧毁电机）。

4同样本来三角形接法的电机不能接成星形，（如果接成星形，这时相电压
降低到约1.73倍，达不到正常功率，如果带额定负载，那么这时属于过载状态，时间一长也必然烧毁电机）。

5在我国一般3-4KW（千瓦）以下较小电机都规定接成星形，以上较大电
机都规定接成三角形。

6为什么较大功率电机都接成三角形，好处是轻载启动时，为了方便降压启
动(启动时接成星形，运行时换接成三角形，电机启动时间极短接成星形没关系，好处是启动电流可以降低到1/3等）。

三角形接法，有助于提高电机功率，缺点，启动电流大，绕组承受电压（380V)大！增大
了绝缘等级！
行星接法，有助于降低绕组承受电压(220V)，降低绝缘等级！降低了启动电流，缺点，电
机功率减小！
所以，小功率电机4KW以下的大部分采用行星接法！大于4KW的采用三角形接法！三角
形接法的电机在轻载启动时采用Y-△启动，以降低启动电流！轻载是条件，因为Y接法转
矩会变小，降低启动电流是目的，利用Y接法降低了启动电流！。
