电动机三角接法和星形接法

电动机三角形接法和星形接法有什么区别？三角形接线时，三相电机每一个绕组承受线电压（380V），而星形接线时，电机每一承受相电压（220V）。

在电机功率相同的情况，角线电机的绕组电流较星接电机电流小。

当电机接成Y型运行时起动转矩仅是三角形接法的一半，但电流仅仅是三角形起动的三分之一左右。

三角形起动时电流是额定电流的4－7倍，但转矩大。

转速是一样的，但转矩不一样。

三角形接法电机的三角形接法是将各相绕组依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。

三角形接法时电机相电压等于线电压；线电流等于根号3倍的相电流。

星形接法电机的星形接法是将各相绕组的一端都接在一点上，而它们的另一端作为引出线，分别为三个相线。

星形接时，线电压是相电压的根号3倍，而线电流等于相电流。

星形接法由于起输出功率小，常用于小功率，大扭矩电机，或功率较大的电机起步时候用，这样对机器损耗较小，正常工作后再换用三角形接法。

这就是常常说到的星——三角启动。

电动机接法选择是三相电机，单相电机没有以上两种接法的说法。

一般3KW以下的电动机星型接法的较多，3千瓦以上的电动机一般都角型接法。

按规定，大于15kw的电动机需要星型启动角型运行，以降低启动电流。

还有小型电动机角型启动的，如果要接在三相220V电源电压上，必须接成星型。

在我国一般3-4KW（千瓦）以下较小电机都规定接成星形，以上较大电机都规定接成三角形。

电机接线盒连接从电机接线盒里可以看出：三个进线接线端子U1、V1、W1的另一端U2、V2、W2如用同一铁片短接，那就是星形（Y）接法，三个进线接线端子U1和W2短接、V1和U2短接、W1和V2短接、那就是三角形接法（接线盒里三根平形铁条），星接时线电压等于相电压的1.732倍，相电流等于线电流，角接时相电压等于线电压，线电流等于相电流的1.732倍。

上图三根桩接一起是星形，上下桩依次联结是角形，如电机无接结盒，第一相绕组头尾标上1.4，第二相绕组头尾标上2.5，第三相绕组头尾标上3.6，星形接法：135接一起，246接电源，三角形接法：1联结6，2联结4，3联接5，成为电机的三根出线，1电机三角形接法时因为没有中性点，具体方法是电机的三相绕组的头与尾分别连接，这时只有一种电压等级，线电压等于相电压，线电流等于相电流的约1，73倍，2电机星形接法时因为有中性点（电机一般都是三相对称负载所以一般不引出中性线），具体方法是电机的三相绕组的三条尾连接在一起，三条头接电源，这时有两种电压等级，即线电压和相电压，且线电压等于相电压的约1.73倍，线电流等于相电流。

星形接法和三角接法区别-CAL-FENGHAI.-(YICAI)-Company One1星形接法基本简介把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线，这种接法称为“星形接法”又称“Y形接法”。

三相电源是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。

三相电源的联接方式有Y形和△形两种。

星形接法三相电的星形接法是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线：三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。

远程输电时，只使用三根相线，形成三相三线制。

到达用户的电路，往往涉及220V 和380V两种电压，需三根相线和一根零线，形成三相四线制。

用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线和一根地线，故也有三相五线制的说法。

2常用的接法编辑对称三相四线Y－Y系统是常见常用的系统，有三条火线、一条中线。

星形接法的三相电，线电压是相电压的根号3倍，而线电流等于相电流。

当三相负载平衡时，即使连接中性线，其上也没有电流流过。

三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。

星形接法主要应用在高压大型或中型容量的电动机中，定子绕组只引出三根线。

对于星形接法，各相负载平衡，则任何时刻流经三相的电流矢量和等于零。

星形(Y)接法和三角形(△)接法关系密切，其负载相电压、相电流与对称三相线电压、线电流关系如下：星形接法和三角形接法星形接法I线=I相，U线=√3×U相，P相=U相×I相，P=3P相=√3×U线×I相=√3×U线×I线；三角接法I线=√3×I相，U线=U相，P相=I相×U相，P=3P相=√3×I线×U相=√3×I线×U线。

电动机的星形、三角形接法图解
普通三相异步电机共有三相绕组，一般标识为“U1-U2”、“V1-V2”、“W1-W2”，异步电机有两种接线方式，一种是星形接法，一种是三角形接法，具体连接方式见下图：
电机采用星形接法时，线圈电压为220V，运行电流为相电流，较小；电机采用三角形接法时，线圈电压为380V，运行电流为相电流的根号三倍，较大。

电机从静止起动时，星形接法的起动转矩仅是三角形接法的一半，起动电流仅仅是三角形起动的三分之一左右；
三角形接法起动时起动电流是额定电流的4－7倍，但是起动转矩大。

三相电动机三角形接法与星形接法的区别示例文章篇一：《三相电动机三角形接法与星形接法的区别》嗨，小伙伴们！今天咱们来聊聊三相电动机三角形接法和星形接法的区别，这可超级有趣呢！我先给你们说说我怎么对这个感兴趣的吧。

我家有个小工厂，里面有好多机器呢。

有一次，我跟着爸爸去工厂，看到工人叔叔在修一台三相电动机。

我就好奇地凑过去看，叔叔们在讨论是用三角形接法还是星形接法来重新接线。

我当时就懵了，这都是啥呀？从那以后，我就下定决心要搞清楚这两种接法的区别。

那咱们先说说三角形接法吧。

想象一下，三角形接法就像是三个小伙伴手拉手，紧紧地围成一个三角形。

在这种接法里，电动机的三相绕组是首尾相连的。

这就好比是一个小团队，大家紧紧相连，力量都集中在一起呢。

这种接法下，电动机的相电压就等于线电压哦。

什么是相电压和线电压呢？相电压就是每相绕组两端的电压，线电压就是两根相线之间的电压。

这就像我们分糖果，三角形接法里，每个人拿到的糖果和大家一起分享的糖果是一样多的。

再来说说星形接法。

这就像是三颗星星，有一个共同的中点。

电动机的三相绕组的末端连接在一起，就像星星们的尾巴聚在一起。

这时候，相电压就只有线电压的1/√3啦。

就好像是我们在分蛋糕，每个人分到的小蛋糕和大家一起分享的大蛋糕相比，小蛋糕的量只有大蛋糕的1/√3呢。

我记得有一次我问电工叔叔，这两种接法在实际应用中有啥不一样呀？叔叔笑着跟我说：“小家伙，这区别可大着呢！”叔叔告诉我，三角形接法的电动机，它的启动电流比较大，就像一个大力士突然发力一样。

但是呢，它的转矩也比较大，就像大力士能搬动很重的东西。

而星形接法的电动机，启动电流就比较小啦，就像一个小力气的人慢慢开始用力。

可是它的转矩也相对小一些呢。

我又好奇地问叔叔：“那在什么情况下用三角形接法，什么情况下用星形接法呢？”叔叔摸了摸我的头说：“如果电动机需要较大的转矩，就像那些要带动很重的机器设备的电动机，就用三角形接法。

如果电动机不需要那么大的转矩，而且我们想要减小启动电流，就像一些小功率的电动机，那就用星形接法呀。

三相异步电动机的接法与星三角起动目前电动机的接法有两种（参考电机铭牌）：一：额定电压380V/220V，接法为星/三角。

这表明电机每相绕组的额定电压为220V，如果电源线电压为220V，定子绕组则应接成三角形，如果电源电压为380V，则应接成星形。

切不可误将星形接成三角形，将烧毁电机。

二：额定电压为380V，接法为三角形，这表明定子每相绕组的额定电压是380V，适用于电源线电压为380V的场合。

如果电机额定电压为220V（日本工业电压为220V，电机额定电压为220V，民用照明为110V），电机原接法为三角形，可改成星形接法接到380V 电压上。

如电机已经是星形接法，则不能再接到380V电源上。

再说星—三角降压起动：目前，我国三相异步电动机功率在3KW以下的一般用星型接法，4KW及以上时，均采用三角形接法，以利广泛采用星—三角降压起动。

星型起动的目的是降低电机的起动电流，减少对电网的冲击。

星型起动时，加在定子每相绕组上的电压为电源电压的根3分之一倍（220V），待电动机转速接近额定转速时，转为三角形运转。

由计算得知，定子绕组接成星形起动时，由电源供给的起动电流仅为接成三角形时的三分之一，星形接法时的起动转矩也减小为三角形接法时的三分之一。

星三角降压起动设备简单，成本较低，但起动转矩较小，所以只适用于空载或轻载起动的电动机。

三相异步电动机分星形链接和角形链接两种。

星形连接：把电机三相线圈的3个末端连接在一起作为公共端，由3个首端引出3条火线的连接方式。

（如A相线圈用AX表示，B相线圈用BY表示，C相线圈用CZ表示,那就是X和Y和Z连一起，引出A、B、C三根线）三角形连接：把电机三相线圈的每一相的绕组的始端依次相接的连接方式。

（如A相线圈用AX表示，B相线圈用BY表示，C相线圈用CZ表示,那就是X和B相连，Y 和C相连，Z和A相连，引出的三根线为BX、CY、AZ）电机的三相绕组完全是引到端盖上连接的，端盖内有六个头，下面的三个头连在一起，上面三个头分别引出三根线的是星形连接；把上下两个头垂直连接，分别引出三根线的是三角形连接。

打开三相电机接线盖子，如何确定是星型还是三角形接法
一、判断方法
1.打开电机的接线盒后，看三种不同颜色的线，如果三种不同颜色的线是一条线的头接一条线的尾则可以确定该接线法是Y型接线，如果三条线有一端是连接在一起的，则可以保证是星形接线法。

2.三角形接线时,三相电机每一个绕组承受线电压（380V）,而星形接线时,电机每一承受相电压（220V）.在电机功率相同的情况,角线电机的绕组电流较星接电机电流小。

二、星型三角形接法知识普及
1、三角形接线与星形接线的电路图（左边星形，右边三角形）：
2、星形接法：
是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线：三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。

星形接法主要应用在高压大型或中型容量的电动机中，定子绕组只引出三根线。

对于星形
接法，各相负载平衡，则任何时刻流经三相的电流矢量和等于零。

3、三角形接法：
是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。

三角形接法没有中性点，也不可引出中性线。

三角形接法的三相电，线电压等于相电压而线电流等于相电流的√3倍。

星型与三角形电机接法
星型和三角形是两种常见的电机接法，它们用于改变电动机的运行方式和性能。

首先，让我们来谈谈星型接法。

星型接法也称为Y型接法，它是一种将三相电机的线圈连接在一起的方法。

在星型接法中，每个线圈的一个端子连接在一起形成一个共同的连接点，这个点通常被称为中性点，而另一个端子则连接到电源。

这种接法可以使电机在起动时具有较高的起动转矩，但是在运行时可能会有较高的电流。

而三角形接法，也称为Δ型接法，是另一种常见的电机接法。

在三角形接法中，每个线圈的一个端子连接到另一个线圈的端子，依次连接下去形成一个闭合的回路。

这种接法可以降低起动时的电流，但是在起动时可能会有较低的起动转矩。

从性能角度来看，星型接法适用于需要较高起动转矩的应用，如压缩机和泵等。

而三角形接法适用于需要较低起动电流的应用，如风扇和风机等。

另外，从电气角度来看，星型接法在起动时需要较高的电流，因此需要较大的起动器和电源容量。

而三角形接法则可以减小起动
时的电流冲击，节约电能和延长电机寿命。

总的来说，星型和三角形接法都有各自的优点和适用场景，选择合适的接法取决于具体的应用需求和电机性能要求。

希望这个回答能够帮助你理解星型和三角形电机接法。

三相电机星形接法和三角形接法区别一、电机接法星型接法把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线，这种接法称为“星形接法”又称“Y形接法”。

三相电源是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。

三相电源的联接方式有Y形和△形两种。

星形接法和三角形接法都是指电机本身的绕组接法，星形接法指将电机绕组三相末端接在一起，三相首端为电源端;三角形接法指将三相绕组首尾互相连接，三个端点为电源端;无论那种接法，都必须要有三相相位互差120度的三相正弦交流电源供电，不可用220V 的代替的。

因为三相交流电的三相火线( A、B、C)虽对以电压都为220V，但它们之间的相位互差120度，三相之间的电压互差380V，用三个同相位的火线是不能代替的。

星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法;一般3KW以下的三相电动机是星形接法，以上的三相电动机是用三角形接法。

还有电压方面的区别:星形接法与三角形接法输出的相电压分别为220V与380V。

三相电的星形接法是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线:三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。

远程输电时，只使用三根相线，形成三相三线制。

到达用户的电路，往往涉及220V和380V两种电压，需三根相线和一根零线，形成三相四线制。

用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线和一根地线，故也有三相五线制的说法。

二、两种接法的电压电流组成三角形接法星形接法接法错误的后果三、供电区别。

假设供电电源不变。

Y接时，线电压施加在两个绕组上，两个绕组的电压相位呈120°，这样，单个绕组承受的电压为线电压的根号3分之一。

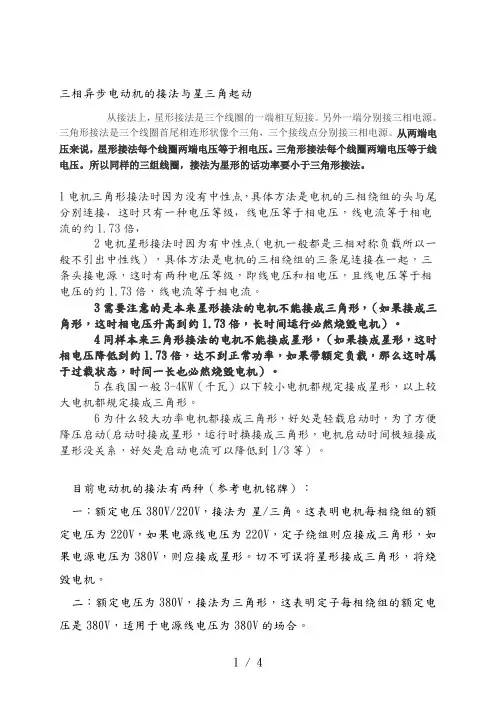

三相异步电动机的接法与星三角起动从接法上，星形接法是三个线圈的一端相互短接。

另外一端分别接三相电源。

三角形接法是三个线圈首尾相连形状像个三角，三个接线点分别接三相电源。

从两端电压来说，星形接法每个线圈两端电压等于相电压。

三角形接法每个线圈两端电压等于线电压。

所以同样的三组线圈，接法为星形的话功率要小于三角形接法。

1电机三角形接法时因为没有中性点，具体方法是电机的三相绕组的头与尾分别连接，这时只有一种电压等级，线电压等于相电压，线电流等于相电流的约1.73倍，2电机星形接法时因为有中性点（电机一般都是三相对称负载所以一般不引出中性线），具体方法是电机的三相绕组的三条尾连接在一起，三条头接电源，这时有两种电压等级，即线电压和相电压，且线电压等于相电压的约1.73倍，线电流等于相电流。

3需要注意的是本来星形接法的电机不能接成三角形，（如果接成三角形，这时相电压升高到约1.73倍，长时间运行必然烧毁电机）。

4同样本来三角形接法的电机不能接成星形，（如果接成星形，这时相电压降低到约1.73倍，达不到正常功率，如果带额定负载，那么这时属于过载状态，时间一长也必然烧毁电机）。

5在我国一般3-4KW（千瓦）以下较小电机都规定接成星形，以上较大电机都规定接成三角形。

6为什么较大功率电机都接成三角形，好处是轻载启动时，为了方便降压启动(启动时接成星形，运行时换接成三角形，电机启动时间极短接成星形没关系，好处是启动电流可以降低到1/3等）。

目前电动机的接法有两种（参考电机铭牌）：一：额定电压380V/220V，接法为星/三角。

这表明电机每相绕组的额定电压为220V，如果电源线电压为220V，定子绕组则应接成三角形，如果电源电压为380V，则应接成星形。

切不可误将星形接成三角形，将烧毁电机。

二：额定电压为380V，接法为三角形，这表明定子每相绕组的额定电压是380V，适用于电源线电压为380V的场合。

如果电机额定电压为220V（日本工业电压为220V，电机额定电压为220V，民用照明为110V），电机原接法为三角形，可改成星形接法接到380V电压上。
