如何正确使用保险丝

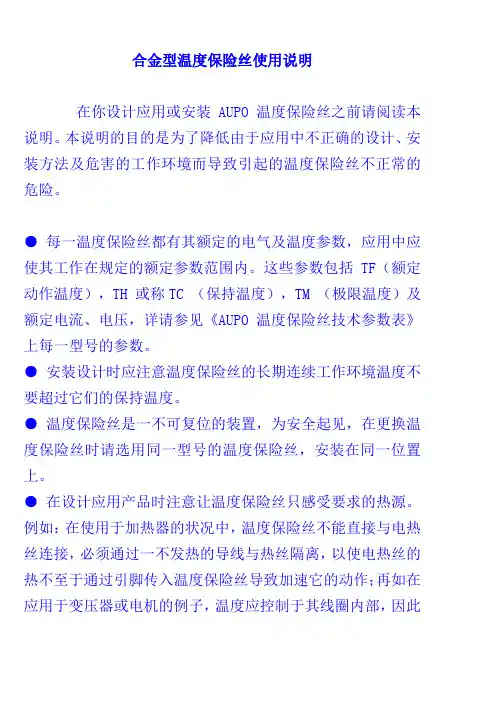

合金型温度保险丝使用说明在你设计应用或安装AUPO温度保险丝之前请阅读本说明。

本说明的目的是为了降低由于应用中不正确的设计、安装方法及危害的工作环境而导致引起的温度保险丝不正常的危险。

●每一温度保险丝都有其额定的电气及温度参数，应用中应使其工作在规定的额定参数范围内。

这些参数包括TF（额定动作温度），TH 或称TC （保持温度），TM （极限温度）及额定电流、电压，详请参见《AUPO温度保险丝技术参数表》上每一型号的参数。

●安装设计时应注意温度保险丝的长期连续工作环境温度不要超过它们的保持温度。

●温度保险丝是一不可复位的装置，为安全起见，在更换温度保险丝时请选用同一型号的温度保险丝，安装在同一位置上。

●在设计应用产品时注意让温度保险丝只感受要求的热源。

例如：在使用于加热器的状况中，温度保险丝不能直接与电热丝连接，必须通过一不发热的导线与热丝隔离，以使电热丝的热不至于通过引脚传入温度保险丝导致加速它的动作；再如在应用于变压器或电机的例子，温度应控制于其线圈内部，因此温度保险丝须与线圈有良好的热传导。

●应用产品必须经过测试以确定当出现任何异常状况时都不会使温度保险丝周围温度超过其限温度（TM ），这种状况可能出现在一种称为“余热过冲”的状况下。

例如：一个热风机在进风口或出风口堵塞时引起温度升高到TF ，这时温度保险丝断开电路，但是，一个不正确的设计可能会引起装置提前开路和过度的余热过冲可能会损伤保险丝，应用产品须经测试以确定在正常的温度波动状态（如控温器的动作与复位引起的加热器温度波动）下，温度保险丝周围温度在控温器的通断循环中不会达到TM（见图1）。

●在设计时建议用一个内装有热电偶温度保险丝的模型来选择确定适当的额定温度规格及安装位置。

●不要将温度保险丝安装于剧烈震动的场合。

●温度保险丝可使用锡焊、点焊、绞接的方式连接。

●当弯曲引脚时，须用工具操作以确保引脚弯曲有足够弧度，引脚不可在距根部3mm内弯曲，在弯曲时工具不可夹着外壳及封口树脂（见图2）。

保险丝的选择和使用熔断器是动力和照明线路的一种保护器件，当发生短路或过大电流故障时，能迅速切断电源，保护线路和电气设施的安全(但不能准确保护过负荷)。

一、熔断器的分类熔断器分为高压和低压两大类。

用于3kV-35kV的为高压熔断器;用于交流220V 、380V 和直流220V 、440v 的为低压熔断器。

高压熔断器又分为户内式和户外式两种，型号说明如下：例如RN1-3 / 150 -200 即为户内式。

额定电压3kV、额定电流150A 、断开容量为200MVA。

户内式有RN1、RN2、RN3 、RN5 、RN6 等，户外式有RW3 、RW4 、RW10 等，直流电机车用有RNZ 、RNZ1等。

低压熔断器常见有插入式、管式、螺旋式三大类。

又可分为开启式、半封闭式和封闭式三种。

开启式不单独使用，常与闸刀开关组合使用;半封闭管式的一端或两端开启，熔体熔化粒子喷出有一定方向，使用请注意安全;封闭式常见有插入式、无填料管式、有填料管式和有填料螺旋式。

低压熔断器字母含义如下：R-熔断器; C-插入式; L -螺旋式; M-密闭管式; S-快速;T-有填料管式。

如RC1、RC1A 为插人式; RM-无填料管式; RT0、RL1、RLS分别为有填料管式和有填料螺旋式。

二、熔断器的选择原则1.按照线路要求和安装条件选择熔断器的型号。

容量小的电路选择半封闭式或无填料封闭式;短路电流大的选择有填料封闭式;半导体元件保护选择快速熔断器。

2.按照线路电压选择熔断器的额定电压。

3.根据负载特性选择熔断器的额定电流。

4.选择各级熔体需相互配合，后一级要比前一级小，总闸和各分支线路上电流不一样，选择熔丝也不一样。

如线路发生短路，15 A 和25A 熔件会同时熔断，保护特性就失去了选择性。

因此只有总闸和分支保持2-3 级差别，才不会出现这类现象。

如一台变压器低压侧出口为RT0 1000 / 800 、电机为RT0 400 / 250 或RT0 400 / 350 ，上下级间额定电流之比分别为3.2 和2.3 故选择性好，即支路发生短路，支路保险熔断不影响总闸供电。

7 .熔化熱能值 (Melting I2t )
• • 切斷保險絲所需的熱能量值 (Fuse 所能承受的能量值,也是選擇Fuse 重要的參數,即Fuse 必須能承受在 On-Off Inrush Current 的Energy 也是選用保險絲规格的重要参数 防疲勞, 多次的擴散, 氧化 ( prevent de-grade, and oxidize, etc.) Littelfuse 對每一種小型保險絲给出了Fuse Nominal熱熔I2t值
Cold HOT
• 同時也要求保險絲在超過限量的過載電流時能及時燒斷，其中: Minimum Fusing Current: • UL STTD保險絲的最小熔斷電流在 210%左右
選用保險絲的重要參數 (Fuse selection factors)
•
在許多的應用電路中常見的Inrush Current ,surge current,start-up current 或其他短暫的 Pulses皆是有效的能量
Melting I2t & Arcing
过载和短路
•
UL和IEC的熔斷特性是完全不同的
時間 vs. 電流曲線: (Time vs. Current curve)
.180 1 2 3 5 7.5 15
•
T/C Curve是一個供設計參考用的工具 而非保險絲的規範 是保險絲一個的平均熔斷時間曲線圖. 實際熔斷時間必須考量實際供應電壓 及環境溫度.
2
0466002. 046602.5 0466003. 0468002. 046802.5 0468003.
2.0 2.5 3.0 2.0 2.5 3.0
N O P TN TO TP
63 32 32 63 63 32

如何正确使用保险丝保险丝是一个在电路中起到保护作用的重要装置。

正确使用保险丝可以保护电器设备不受电流过大的损坏，确保电路的正常运行。

下面将从保险丝的种类、选择和更换等方面介绍如何正确使用保险丝。

保险丝的种类保险丝通常有玻璃管式保险丝、陶瓷保险丝和贴片式保险丝等几种。

玻璃管式保险丝典型的外观是一根细长的玻璃管内装有一根金属丝，当电流过大时，金属丝会被熔断，切断电流通路。

陶瓷保险丝也是类似结构，金属丝通常是在陶瓷体内，它的熔断动作与玻璃管式保险丝相同。

贴片式保险丝是电路板上的一种极小保险之，它通常安装在电路板上的器件上，当电流过大时就会切断电流。

选择合适的保险丝选择合适的保险丝非常重要，太小的保险丝无法提供足够的保护，而太大的保险丝则可能导致设备损坏。

选择保险丝的关键因素是电流负荷。

在选择保险丝时，需要查看设备的额定电流或功率以确定所需的保险丝额定电流。

一般来说，为了确保设备正常运行，可以选择略高于设备额定电流的保险丝。

检查保险丝是否工作正常保险丝是一种消耗品，在使用过程中可能会出现熔断的情况。

因此，定期检查保险丝是否工作正常是很重要的。

一般来说，正常工作的保险丝应该是连续的，没有断裂或烧焦的迹象。

如果保险丝的金属丝断裂或烧焦，就表示保险丝已经熔断，需要更换。

此外，还要检查保险丝插座是否松动或脱落，以确保保险丝能够很好地连接。

正确更换保险丝当保险丝熔断时，应立即更换。

更换保险丝的步骤如下：1.关闭电器设备的电源开关，确保电源完全断开。

2.使用绝缘工具拔下保险丝插座。

3.检查保险丝是否熔断，如果熔断则需要更换。

4.选择与原保险丝相同或相近额定电流的新保险丝。

5.使用绝缘工具将新保险丝插入插座。

6.确保保险丝插座固定紧密，不松动。

7.打开电器设备的电源开关，检查设备是否正常工作。

需要注意的是，在更换保险丝时，一定要确保使用与原保险丝相同或相近额定电流的新保险丝，否则可能会导致设备过载或者保险丝频繁熔断。
