金属板材单点渐进成形技术的研究进展

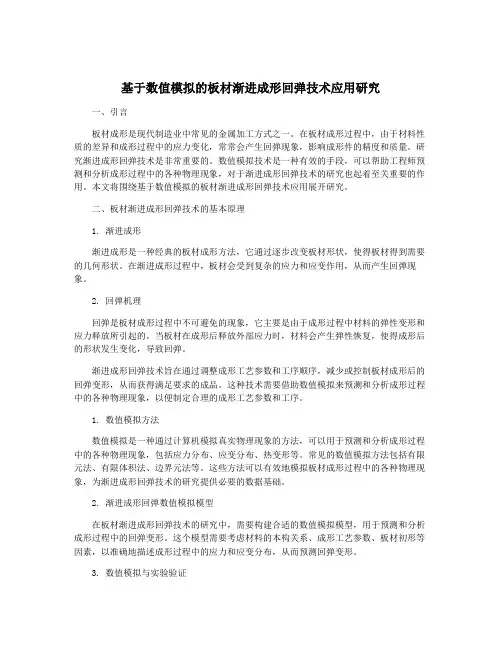

基于数值模拟的板材渐进成形回弹技术应用研究一、引言板材成形是现代制造业中常见的金属加工方式之一。

在板材成形过程中，由于材料性质的差异和成形过程中的应力变化，常常会产生回弹现象，影响成形件的精度和质量。

研究渐进成形回弹技术是非常重要的。

数值模拟技术是一种有效的手段，可以帮助工程师预测和分析成形过程中的各种物理现象，对于渐进成形回弹技术的研究也起着至关重要的作用。

本文将围绕基于数值模拟的板材渐进成形回弹技术应用展开研究。

二、板材渐进成形回弹技术的基本原理1. 渐进成形渐进成形是一种经典的板材成形方法，它通过逐步改变板材形状，使得板材得到需要的几何形状。

在渐进成形过程中，板材会受到复杂的应力和应变作用，从而产生回弹现象。

2. 回弹机理回弹是板材成形过程中不可避免的现象，它主要是由于成形过程中材料的弹性变形和应力释放所引起的。

当板材在成形后释放外部应力时，材料会产生弹性恢复，使得成形后的形状发生变化，导致回弹。

渐进成形回弹技术旨在通过调整成形工艺参数和工序顺序，减少或控制板材成形后的回弹变形，从而获得满足要求的成品。

这种技术需要借助数值模拟来预测和分析成形过程中的各种物理现象，以便制定合理的成形工艺参数和工序。

1. 数值模拟方法数值模拟是一种通过计算机模拟真实物理现象的方法，可以用于预测和分析成形过程中的各种物理现象，包括应力分布、应变分布、热变形等。

常见的数值模拟方法包括有限元法、有限体积法、边界元法等。

这些方法可以有效地模拟板材成形过程中的各种物理现象，为渐进成形回弹技术的研究提供必要的数据基础。

2. 渐进成形回弹数值模拟模型在板材渐进成形回弹技术的研究中，需要构建合适的数值模拟模型，用于预测和分析成形过程中的回弹变形。

这个模型需要考虑材料的本构关系、成形工艺参数、板材初形等因素，以准确地描述成形过程中的应力和应变分布，从而预测回弹变形。

3. 数值模拟与实验验证数值模拟技术的研究需要与实验验证相结合，以保证数值模拟的准确性和可靠性。

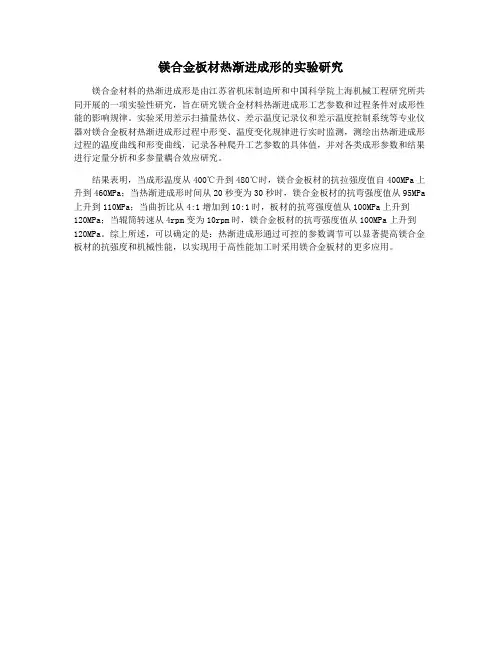

镁合金板材热渐进成形的实验研究
镁合金材料的热渐进成形是由江苏省机床制造所和中国科学院上海机械工程研究所共同开展的一项实验性研究，旨在研究镁合金材料热渐进成形工艺参数和过程条件对成形性能的影响规律。

实验采用差示扫描量热仪、差示温度记录仪和差示温度控制系统等专业仪器对镁合金板材热渐进成形过程中形变、温度变化规律进行实时监测，测绘出热渐进成形过程的温度曲线和形变曲线，记录各种爬升工艺参数的具体值，并对各类成形参数和结果进行定量分析和多参量耦合效应研究。

结果表明，当成形温度从400℃升到480℃时，镁合金板材的抗拉强度值自400MPa上升到460MPa；当热渐进成形时间从20秒变为30秒时，镁合金板材的抗弯强度值从95MPa 上升到110MPa；当曲折比从4:1增加到10:1时，板材的抗弯强度值从100MPa上升到120MPa；当辊筒转速从4rpm变为10rpm时，镁合金板材的抗弯强度值从100MPa上升到120MPa。

综上所述，可以确定的是：热渐进成形通过可控的参数调节可以显著提高镁合金板材的抗强度和机械性能，以实现用于高性能加工时采用镁合金板材的更多应用。

金属板材的数控单点渐进成形技术
华中理工大学 莫健华
本次深圳培训班讲课的亮点在于金属板材的数控单点渐进成形技术。

该技术获得国家自然科学基金资助、科技部科技型中小企业创新基金的资助，并获得中国发明专利。

该技术是一种无模具成形方法。

其基本原理是引入快速成形制造技术“分层制造（Layered
Manufacturing ）”的思想，将复杂的三维数字模型沿高度方向分层，形成一系列断面二维数据，并根据这些断面轮廓数据，从顶层开始逐层对板材进行局部的塑性加工。

加工过程是：在计算机控制下，安装在三轴联动的数控成形机床上的成形压头，先走到模型的顶部设定位置，即加工轨迹的起点，对板材压下设定的压下量，然后按照第一层断面轮廓，以走等高线的方式，对板材施行渐进塑性加工。

在模型顶部板材加工面形成第一层轮廓曲面后，成形压头再压下一个设定高度，沿第二层断面轮廓运动，并形成第二层轮廓曲面。

如此重复直到整个工件成形完毕（图1）。

这种成形技术很适合汽车新车型开发时，用于快速制造概念车的覆盖件。

也适合航空业中飞行器的开发和制造；其他壳形件的快速制造。

图2、3、4是用该技术加工的工件。

成形压头 加工轨迹 成形部分 板料
图1 汽车覆盖件的渐进成形模拟图
图2 汽车门外覆盖件 图3 工艺品 图4 汽车翼子板覆盖件。

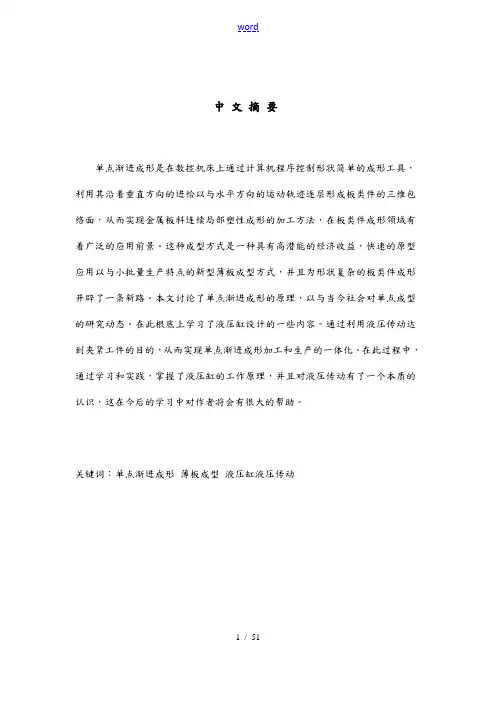

word中文摘要单点渐进成形是在数控机床上通过计算机程序控制形状简单的成形工具，利用其沿着垂直方向的进给以与水平方向的运动轨迹逐层形成板类件的三维包络面，从而实现金属板料连续局部塑性成形的加工方法，在板类件成形领域有着广泛的应用前景。

这种成型方式是一种具有高潜能的经济收益，快速的原型应用以与小批量生产特点的新型薄板成型方式，并且为形状复杂的板类件成形开辟了一条新路。

本文讨论了单点渐进成形的原理，以与当今社会对单点成型的研究动态。

在此根底上学习了液压缸设计的一些内容。

通过利用液压传动达到夹紧工件的目的，从而实现单点渐进成形加工和生产的一体化。

在此过程中，通过学习和实践，掌握了液压缸的工作原理，并且对液压传动有了一个本质的认识，这在今后的学习中对作者将会有很大的帮助。

关键词：单点渐进成形薄板成型液压缸液压传动AbstractSingle point incremental forming is a processing method，which utilizes puter program to control the simple shape of forming tool in the numerical control machine，using the feed motion along the vertical direction as well as the trajectories of horizontal layers to form three-dimensional pieces of sheet metal，thereby achieving metal sheet the local continuous plastic forming，so it has a wide prospect of application in the field of sheet metal forming.This forming is a new sheet metal forming process with a high potential economic payoff for rapid prototyping applications and for small quantity production，which cuts a new road for plex shape of sheet.This article discusses the principle of Single point incremental forming，as well as the dynamic study for the single point forming in today's society.On this basis，the author studies the contents of hydraulic cylinder design.Through the using of fluid drive，this device achieves the intention of clamping the workpiece，thereby achieving the single point incremental forming process and the integration of production.In this process，through learning and practice，the author masters the working principle of hydraulic cylinder，and has a nature understanding to fluid drive，which will give author a great helpin the future.Keywords: Single point incrementalforming Sheet metal forming Hydraulic cylinder Fluid drive目录目录4绪论6第一节、本课题国内外研究动态6、单点渐进成形的特点61.2.单点渐进成形的国内外研究动态6第二节、研究的根本内容，拟解决的主要问题8、本文研究主要内容8第三节、液压转动的特点9、液压传动的优点9、液压传动的缺点9第一章液压缸设计10第一节、液压缸各局部零件的材料、公差以与热处理101.1 液压缸零件10、缸体10、活塞杆10、端盖10、轴套11、半圆环11、半圆环活塞11第二节、液压缸的密封装置11、密封装置的类型11、间隙密封11、接触密封12、密封元件的常用材料12、常用密封元件的结构和性能13、O形密封圈13、Y形密封圈14、V形密封圈14、鼓形和蕾形密封圈15、活塞环15、防尘密封圈16第三节、液压缸的主要参数与设计计算17、机构尺寸与形式17、实际工作时输出力17、单杆活塞式液压缸和柱塞式液压缸的推力F117、单杆活塞式液压缸拉力F218、液压缸的输出速度18、单杆活塞式液压缸活塞外伸时速度19单杆活塞式液压缸活塞缩进时的速度19、根本尺寸20、缸筒壁厚20、液压缸缸底厚度21、缸体中部与底部联结法兰的厚度21、端盖法兰的厚度22第四节、最小导向长度H23第二章强度校核25第一节、液压缸局部校核25、法兰与下压板接触面的挤压应力25、法兰过度局部25、缸底强度计算28、筒壁局部28第二节、普通螺纹预紧与其强度校核31、底板上内六角螺钉的强度校核与其预紧力确实定35、缸体底部法兰和缸盖螺纹连接强度校核与其预紧力确实定36 第三节、立柱预紧和计算37第四节、立柱螺母的设计与强度计算39第五节、上、下压板的刚度计算42、上压板刚度计算42、下压板刚度计算44结论47致谢48参考文献49绪论第一节、本课题国内外研究动态1.1、单点渐进成形的特点单点渐进成形是以计算机为主要手段实现板料成形，具有以下一些特点：1）实现板料柔性成形不需要传统的对合模具或仅采用简单凸模就可以通过数控设备加工出成形极限较大、形状复杂的板类件，可实现规X成形，大大提高成形质量。

金属板材智能渐进成形关键技术及其应用
本项目为了克服难成形金属板材（如，AZ系列镁合金、TC系列钛合金等）室温成形性能较差、成形效率较低、成形质量较差等问题，提出了一种油浴辅助加热渐进成形新技术，将难成形金属板材的优异机械性能和渐进成形技术的先进性有机结合在一起，并对油浴辅助加热渐进成形新技术的微观成形机制、成形零件缺陷形态及其形成原因和解决措施、渐进成形工艺及渐进成形设备改进等多个方面进行了理论分析和实验研究。

该项目采用机器视觉技术和模糊识别处理技术实时监测并记录渐进成形过程中已经成形表面的变形情况，识别金属板材数控渐进成形零件的表面质量、尺寸误差、壁厚误差、破裂和回弹等缺陷状况，建立缺陷形态预估模型，提高成形零件质量。

该项目采用人工智能技术建立工艺参数修正及优化模型，动态在线规划工艺参数及刀具路径，优化工艺过程，缩短成形时间，提高成形效率。

该项目很好的解决了航空航天、交通运输及医疗器件等产业中单件、小批量个性化定制及产品开发试制中的高费用问题，并增加高端制造装备的科技附加值。

推广应用该项技术，能够在不增加设备投入的情况下，极大地提高难成形金属板材的成形性能、成形质量和成形效率，对促进渐进成形技术的进步和成形零部件生产制造都具有十分重大的现实意义。

• • • • 1.对南充市最长天桥（长度200米）作简单评价。 2.重庆大学男女比例6：1，为什么厕所数量不是6：1？ 3.钟表为什么时针最短，分针次之，秒针最长？ 4.思考实验室和传感器的关系。
单点渐进成形
发展历史及现状
• 松原茂夫于20世纪90年代提出 • Lesz ak 在1967 年获得发明专利 • 2005 年以来, 单点渐进成形获得了极大 的发展 目前理论不完善，工艺不成熟，应用不广 泛，但是具有广阔的发展前景
定义
单点渐进成形是在数控机床上通过计算 机程序控制形状简单的成形工具，利用其沿 着垂直方向的进给以及水平方向的运动轨迹 逐层形成板类件的三维包络面，从而实现金 属板料连续局部塑性成形的加工方法。单点 渐进成形适用于新产品试制及小批量生产。
产品
图1 汽车门外覆盖件
图2 工艺品
图3 汽车翼子板覆盖件
制约因素
1) 单步加工难以达到较大成形角 ——温度控制 2) 出现回弹效应 ——温度控制、优化路径 3) 高应力集中在已加工区域出现自由变形 ——优化路径、工具形状
存在问题
( 1) 成形工艺方面: 目前对金属板材单点渐进成形机理 的研究还不够充分, 对成形过程中发生的拉裂、 起皱、 回弹等一些复杂缺陷还没有找到本质原因。 ( 2) 专用软件方面: 需要开发一些可适用于该技术的专 用软件, 使这些软件具有成形件 C A D 模型修正、 成形轨迹生成、 成形过程虚拟仿真、 工艺参数优化、 工艺参数数据库及专家系统等功能。 ( 3) 支撑方面: 需要研究更能符合成形工艺的支撑 C AD 模型生成方法和经济、 快速、 自动化程度高的支撑 制作方法。 ( 4) 成形运动方式: 目前的研究大多局限于基于等高线 运动的三轴数控成形方式, 今后有必要研究其他运动 方式和多轴成形加工, 如基于螺旋运动和五轴数控成

为提高渐进成形精度,从缩小变形区并控制局部变形的角度出发,本文研究了三点渐进成形(Three Opposite Points Incremental Forming,TOPIF),重点研究了其变形过程及机理、工艺参数选取和成形实验。主要研究工作如下:(1)研究并分析了三点渐进成形的局部塑性变形和弹性弯曲变形。
(5)实验研究了工艺参数对三点渐进成形质量的影响,归纳了工艺参数选取的一般原则。基于离散定义域内线性插值,实现了等高线加工轨迹规划。
利用实验研究了进给量、工具头等对几何轮廓和表面质量的影响。基于目标曲面的数学描述,利用法向渐变屈服的变形映射关系,建立了板厚计算的全新表达形式。
通过锥台件在几何精度主应变、板厚及表面质量等方面的理论研究、数值分析和实验结果的比较,验证了本文所做的理论分析及方法的正确性。最后,探讨了椭球面件、凹凸特征件等复杂零件的成形实验和方法。
(4)研究并建立了基于LS-DYNA的三点渐进成形数值分析方法,并以此为基础探讨了其变形机理和特点。基于增量理论和塑性势关联算法,实现了锥台件成形的有限元模拟。
锥台件的仿真结果验证了所提等效加工层模型、法向屈服变形算法和平面应变等力学特征的正确性,证实了三点渐进成形精度高、局部变形范围小、变形控制有效。探讨了其变形主要模式是弯曲、挤压和剪切的联合作用,分析了其根本原因在于对顶式辅助工具头和支撑工具头的引入。
(2)研究并探讨了三点渐进成形等效加工层的塑性变形力学特征。利用薄膜分析理论和平面应变条件,建立了描述变形规律的力学方程,求解了等效虚拟应力应变,分析了其变形状态和变形方式,为理解其变形机理本质和指导路径规划、工艺参数设计提供了理论依据。
(3)研究了基于法向渐变屈服的三点渐进成形变形基本算法。通过分析初始板材到目标形状映射的变形轨迹,求解了变形过程中的分层塑性位移,计算了任一节点的变形过程及历史位移等信息,为预测几何形状和板材减薄提供了基础依据。

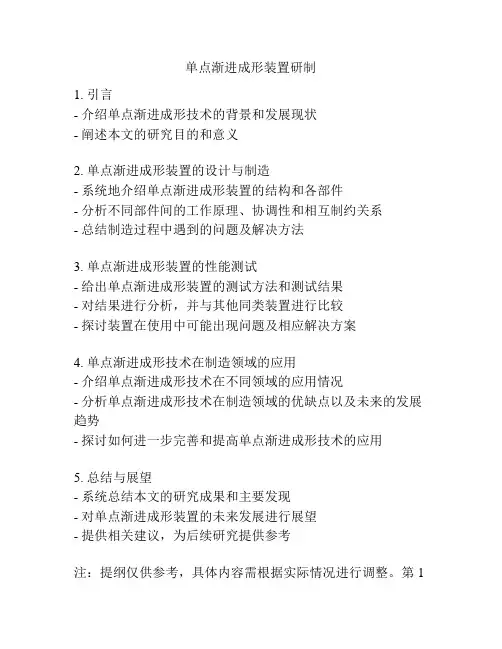

单点渐进成形装置研制1. 引言- 介绍单点渐进成形技术的背景和发展现状- 阐述本文的研究目的和意义2. 单点渐进成形装置的设计与制造- 系统地介绍单点渐进成形装置的结构和各部件- 分析不同部件间的工作原理、协调性和相互制约关系- 总结制造过程中遇到的问题及解决方法3. 单点渐进成形装置的性能测试- 给出单点渐进成形装置的测试方法和测试结果- 对结果进行分析，并与其他同类装置进行比较- 探讨装置在使用中可能出现问题及相应解决方案4. 单点渐进成形技术在制造领域的应用- 介绍单点渐进成形技术在不同领域的应用情况- 分析单点渐进成形技术在制造领域的优缺点以及未来的发展趋势- 探讨如何进一步完善和提高单点渐进成形技术的应用5. 总结与展望- 系统总结本文的研究成果和主要发现- 对单点渐进成形装置的未来发展进行展望- 提供相关建议，为后续研究提供参考注：提纲仅供参考，具体内容需根据实际情况进行调整。
