1 第4讲 带电粒子在电场中运动的综合问题 一、选择题 1．(2016·湖北襄阳四校期中联考)实验室所用示波器，是由电子枪、偏转电极和荧光屏三部分组成，当垂直偏转电极YY′，水平偏转电极XX′的电压都为零时，电子枪发射的电子通过偏转电极后，打在荧光屏的正中间，如图甲所示．若要在荧光屏上始终出现如图乙所示的斑点，那么，YY′与XX′间应分别加上如下图所示哪一组电压( )

[解析] 电子在YY′方向上，向上偏转，所以粒子受到的电场力方向向上，故Y板上带正电，Y′板上带负电，在XX′方向上，向X′方向偏转，所以X′板带负电，所以A正确． [答案] A 2．(多选)(2016·江西南昌三中期中)如图一根不可伸长绝缘的细线一端固定于O点，另一端系一带电小球，置于水平向右的匀强电场中，现把细线水平拉直，小球从A点静止释放，经最低点B后，小球摆到C点时速度为0，则( )

A．小球在B点时速度最大 B．小球从A点到B点的过程中，机械能一直在减少 C．小球在B点时的绳子拉力最大 D．从B点到C点的过程中小球的电势能一直增加 2

[解析] 小球所受重力和电场力恒定，重力和电场力的合力恒定，小球相当于在重力和电场力合力及绳的拉力作用下在竖直平面内的运动．当小球运动到重力和电场力的合力和绳的拉力共线时，小球的速度最大，此时绳的拉力最大，故AC错误；从A点到C点的过程中，因为重力做正功，小球摆到C点时速度为0，所以电场力对小球做负功，小球从A点到B点的过程中，机械能一直在减少，B正确；从B点到C点的过程中，小球克服电场力做功，

小球的电势能一直增加，D正确． [答案] BD 3．(多选)如图甲所示，A、B是一对平行金属板，在两板间加有周期为T的交变电压U0，A板电势φA＝0，B板电势φB随时间t变化规律如图乙所示．现有一电子从A板的小孔进

入两板间的电场中，设电子的初速度和重力的影响均可忽略，则( )

A．若电子是在t＝0时刻进入的，它将—直向B板运动 B．若电子是在t＝T/8时刻进入的，它可能时而向B板运动，时而向A板运动，最后打在B板上 C．若电子是在t＝3T/8时刻进入的，它可能时而向B板运动，时而向A板运动，最后打在B板上 D．若电子是在t＝T/2时刻进入的，它可能时而向B板运动，时而向A板运动 [解析] 电子在t＝0时刻进入时，在一个周期内，前半个周期受到的电场力向上，向上做加速运动，后半个周期受到的电场力向下，继续向上做减速运动，T时刻速度为零，接

着周而复始，所以电子一直向B板运动，一定会到达B板，故A正确．若电子是在t＝T8时

刻进入的，在一个周期内，在T8～T2内，电子受到的电场力向上，向上做加速运动，在T2～T内，电子受到的电场力向下，继续向上做减速运动，98T时刻速度为零，接着向A板运动，周而复始，所以电子时而向B板运动，时而向A板运动，最后打在B板上，故B正确．若电子是在t＝38T时刻进入时，与在t＝T8时刻进入时情况相似，在运动一个周期时间内，时而向B板运动，时而向A板运动，总的位移向下，最后穿过A板，故C错误．若电子是在t＝T2时刻进入的，一个周期内，在T2～T，电子受到的电场力向下，向下做加速运动，所以电子

不会向B板运动，故D错误． 3

[答案] AB 4．(多选)(2015·贵州六校联盟联考)如图甲所示，在平行板电容器A、B两极板间加上如图乙所示的交变电压，t＝0时A板电势比B板高，两板中间静止一电子，设电子在运动过程中不与两板相碰撞，而且电子只受电场力作用，规定向左为正方向，则下列叙述正确的是( )

A．在t＝0时刻释放电子，则电子运动的v－t图象如图一所示，该电子一直向B板做匀加速直线运动

B．若t＝T8时刻释放电子，则电子运动的v－t图象如图二所示，该电子一直向着B板做匀加速直线运动 C．若t＝T4时刻释放电子，则电子运动的v－t图象如图三所示，该电子在2T时刻在出发点左边 D．若t＝38T时刻释放电子，在2T时刻电子在出发点的右边 [解析] t＝0时刻，A板电势高，电子释放后向左运动，电子先向左加速运动，然后向左减速运动，重复该过程，一直向左运动，A错误；t＝T/8时刻释放电子，电子先向左加速运动，再向左减速运动，然后向右加速运动，再向右减速运动，一个周期时总位移向左，B错误；t＝T/4时刻，电子先向左加速，然后向左减速，再向右加速，然后向右减速，做周期性往复运动，在t＝2T时刻位于出发点左侧，C正确；t＝3T/8时刻释放电子，作出其v－t图象，由图象知，在2T时刻电子在出发点右侧，D正确． [答案] CD 5．(2016·福建福州期末)如图所示，倾斜放置的平行板电容器两极板与水平面夹角为θ，极板间距为d，带负电的微粒质量为m、带电荷量为q，从极板M的左边缘A处以初速度v0水平射入，沿直线运动并从极板N的右边缘B处射出，则( ) 4

A．微粒到达B点时动能为12mv20 B．微粒的加速度大小等于gsinθ C．两极板的电势差UMN＝mgdqcosθ

D．微粒从A点到B点的过程电势能减少mgdcosθ [解析] 由题分析可知，微粒做匀减速直线运动，动能减小，故A错误；由题分析可知，tanθ＝mamg，得a＝gtanθ，故B错误；由上可知微粒的电势能增加ΔEp＝madsinθ，又ΔEp

＝qU，得到两极板的电势差U＝mgdqcosθ，故C正确；微粒从A点到B点的过程中电势能增加了mgdcosθ，故D错误．

[答案] C 6．(多选)(2015·辽宁沈阳四校联考)在如图所示的竖直向下的匀强电场中，用绝缘细线拴住的带电小球在竖直平面内绕悬点O做圆周运动，下列说法正确的是( )

A．带电小球有可能做匀速率圆周运动 B．带电小球有可能做变速率圆周运动 C．带电小球通过最高点时，细线拉力一定最小 D．带电小球通过最低点时，细线拉力有可能最小 5

[解析] 当小球所受重力与电场力合力为零时，细线的拉力提供向心力，合外力做功为零，小球做匀速圆周运动，故A正确；当小球所受重力与电场力合力不为零时，合外力对小球所做的功不为零，小球速度大小发生变化，小球做变速圆周运动，故B正确；当小球做匀速圆周运动时，细线的拉力提供向心力，在圆周上任何一点细线的拉力大小都相等，如果小球做变速圆周运动，小球带正电时，在最高点细线拉力最小，如果小球带负电，在最高点时细线拉力最大，在最低点细线拉力最小，故C错误，D正确． [答案] ABD 二、非选择题 7．(2015·太原测评)如图所示，在两条竖直的平行虚线内存在着宽度为L、方向竖直向上的匀强电场；在与右侧虚线相距为L处有一与电场方向平行的荧光屏．将一质量为m、电荷量为＋q的带电粒子从A点沿AO方向以某一速度垂直电场线射入电场，粒子打在荧光屏上的B点；撤去电场，粒子仍在A点以原有速度的大小和方向射入，则打在荧光屏上的C点。已知BO＝CO，重力加速度为g，求匀强电场的电场强度E.

[解析] 带电粒子以速度v0垂直电场线进入复合场，在水平方向做匀速直线运动，在竖直方向做两段加速度不同的匀加速运动，粒子在电场中运动的时间与离开电场打到屏上的

时间相同，设为T，T＝Lv0 带电粒子在电场中的加速度为a，离开电场时在竖直方向的位移为y1，速度为v1 qE－mg＝ma

y1＝12aT2 v1y＝aT 带电粒子离开电场到屏的过程中，在竖直方向上做加速度为－g的匀减速运动，竖直方

向上发生的位移为y2，y2＝v1yT－12gT2 B点到O点的距离

BO＝y1＋y2

撤去电场后，粒子做平抛运动，C点到O点距离

CO＝12g(2T)2 6

解得E＝8mg3q [答案] 8mg3q 8．(2016·四川成都树德中学阶段性考试)如图甲所示，在y＝0和y＝2 m之间有沿着x轴正方向的匀强电场，MN为电场区域的上边界，在x轴方向范围足够大．电场强度随时间

的变化情况如图乙所示，取x轴正方向为电场正方向．现有一个带负电的粒子，粒子的比荷

为qm＝1.0×10－2 C/kg，在t＝0时刻以初速度v0＝5×102 m/s从O点沿y轴正方向进入电场区域，不计粒子重力．求：

(1)粒子通过电场区域的时间； (2)粒子离开电场时的位置坐标； (3)粒子通过电场区域后沿x方向的速度大小． [解析] (1)因粒子初速度方向垂直于匀强电场，在电场中做类平抛运动，所以粒子通过电场区域的时间t＝4×10－3 s.

(2)粒子在x方向先加速后减速，加速时的加速度大小为a1＝E1qm＝4 m/s2，

减速时的加速度大小为a2＝E2qm＝2 m/s2， x方向上的位移大小为x＝12a1·T22＋a1·T22－12a2·T22＝2×10－5 m.

因此粒子离开电场时的位置坐标为(－2×10－5 m,2 m)． (3)离开电场时粒子在x方向的速度大小为vx＝a1T2－a2T2＝4×10－3 m/s. [答案] (1)4×10－3 s (2)(－2×10－5 m,2 m) (3)4×10－3 m/s 9．(2015·洛阳名校联考)在电场方向水平向右的匀强电场中，一带电小球从A点竖直向上抛出，其运动的轨迹如下图所示．小球运动的轨迹上A、B两点在同一水平线上，M为轨迹的最高点．小球抛出时的动能为8.0 J，在M点的动能为6.0 J，不计空气的阻力．求：

合集下载

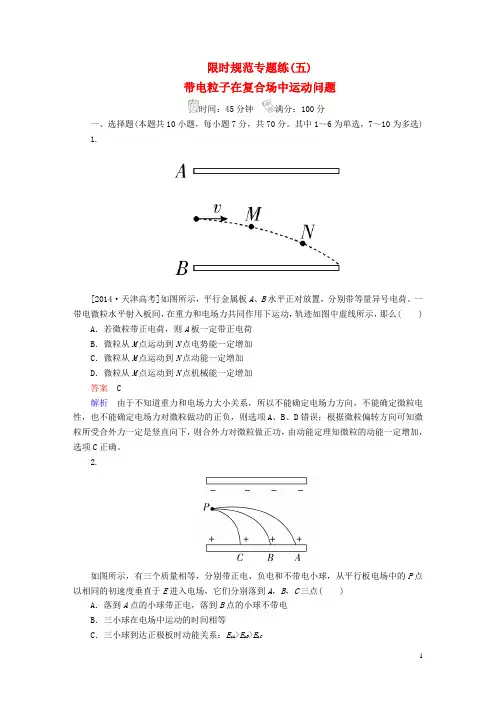

2017届高考物理一轮总复习必修部分第6章静电场限时规范专题练5带电粒子在复合场中运动问题

2017届高考物理一轮总复习必修部分第6章静电场限时规范专题练5带电粒子在复合场中运动问题

限时规范专题练(五)带电粒子在复合场中运动问题时间：45分钟满分：100分一、选择题(本题共10小题，每小题7分，共70分。

其中1～6为单选，7～10为多选)1.[2014·天津高考]如图所示，平行金属板A、B水平正对放置，分别带等量异号电荷。

一带电微粒水平射入板间，在重力和电场力共同作用下运动，轨迹如图中虚线所示，那么( ) A．若微粒带正电荷，则A板一定带正电荷B．微粒从M点运动到N点电势能一定增加C．微粒从M点运动到N点动能一定增加D．微粒从M点运动到N点机械能一定增加答案 C解析由于不知道重力和电场力大小关系，所以不能确定电场力方向，不能确定微粒电性，也不能确定电场力对微粒做功的正负，则选项A、B、D错误；根据微粒偏转方向可知微粒所受合外力一定是竖直向下，则合外力对微粒做正功，由动能定理知微粒的动能一定增加，选项C正确。

2.如图所示，有三个质量相等，分别带正电、负电和不带电小球，从平行板电场中的P点以相同的初速度垂直于E进入电场，它们分别落到A，B，C三点( )A．落到A点的小球带正电，落到B点的小球不带电B．三小球在电场中运动的时间相等C．三小球到达正极板时动能关系：E k A>E k B>E k CD．三小球在电场中运动的加速度关系：a A>a B>a C答案 A解析带负电的小球受到的合力为：mg＋F电，带正电的小球受到的合力为：mg－F电，不带电小球仅受重力mg，小球在板间运动时间：t＝xv0，所以t C<t B<t A，故a C>a B>a A；落在C点的小球带负电，落在A点的小球带正电，落在B点的小球不带电。

因为电场对带负电的小球C做正功，对带正电的小球A做负功，所以落在板上动能的大小：E k C>E k B>E k A。

故只有A选项正确。

3．如图所示，在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O点，小球在竖直平面内做匀速圆周运动，最高点为a，最低点为b。

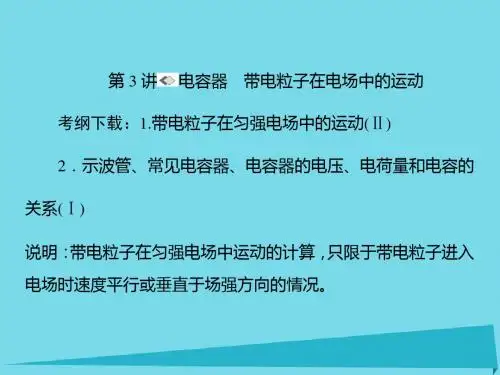

2017版高考物理一轮复习第六章静电场第3讲电容器带电粒子在电场中的运动

2017版高考物理一轮复习第六章静电场第3讲电容器带电粒子在电场中的运动

[答案] AC
解决电容器问题的两个常用技巧
1.在电荷量保持不变的情况下，由 E＝Ud ＝CQd＝4επrkSQ知，电
场强度与板间距离无关。 2.对平行板电容器的有关物理量 Q、E、U、C 进行讨论时，
关键在于弄清哪些是变量，哪些是不变量，在变量中哪些是自变量，
哪些是因变量，抓住 C＝4επrkSd、Q＝CU 和 E＝Ud 进行判定即可。
1.如图所示，先接通 S 使电容器充电，然后断开 S。当增大 两极板间距离时，电容器所带电荷量 Q、电容 C、两极板间电势 差 U、两极板间场强 E 的变化情况是( )
A．Q 变小，C 不变，U 不变，E 变小 B．Q 变小，C 变小，U 不变，E 不变 C．Q 不变，C 变小，U 变大，E 不变 D．Q 不变，C 变小，U 变小，E 变小
[电容器的动态分析]
2．一充电后的平行板电容器保持两极板的正对面积、间
距和电荷量不变，在两极板间插入一电介质，其电容 C 和两极
板间的电势差 U 的变化情况是( )
A．C 和 U 均增大
B．C 增大，U 减小
C．C 减小，U 增大
D．C 和 U 均减小
解析：选 B 根据平行板电容器电容公式 C＝4επrkSd可
(3)平行板电容器的电容
①决定因素：正对面积，介电常数，两板间的距离；
②决定式：
C＝4επ
rS kd
。
2．带电粒子在电场中的运动 (1)加速问题①在匀强电场中：W＝qEd＝qU＝12mv2－12mv20；
②在非匀强电场中：W＝qU＝12mv2－12mv20。 (2)偏转问题
①条件分析：不计重力的带电粒子以速度 v0 垂直于电场线方向 飞入匀强电场；
②运动性质： 匀变速曲线 运动；
2019高考物理一轮复习第六章静电场第4节带电粒子在电场中运

2019高考物理一轮复习第六章静电场第4节带电粒子在电场中运

第
4
节
带电粒子在电场中运动的综合问题
1 课堂提能·考点全通 2 课后演练·逐点过关
课 堂 提 能·考点全通
易点速过，难点精研，时间用到增分点上
突破点(一)
示波管的工作原理 (自主悟透类)
在示波管模型中，带电粒子经加速电场U1加速，再经偏 转电场U2偏转后，需要经历一段匀速直线运动才会打到荧光 屏上而显示亮点P，如图所示。
L (2)由题知电子侧移量y的最大值为 2 ，所以当偏转电压超 过2U0，电子就打不到荧光屏上了，所以荧光屏上电子能打 到的区间长为3L＝30 cm。
[答案] (2)30 cm
(1)打在屏上的点位于O点上方，距O点13.5
cm
突破点(三) 带电粒子的力电综合问题 (师生共研类)
[典例] (2017· 全国卷Ⅱ)如图，两水平 面(虚线)之间的距离为H，其间的区域存在 方向水平向右的匀强电场。自该区域上方 的A点将质量均为m、电荷量分别为q和－q(q>0)的带电小球 M、N先后以相同的初速度沿平行于电场的方向射出。小球 在重力作用下进入电场区域，并从该区域的下边界离开。已 知N离开电场时的速度方向竖直向下；M在电场中做直线运 动，刚离开电场时的动能为N刚离开电场时动能的1.5倍。不 计空气阻力，重力加速度大小为g。求： (1)M与N在电场中沿水平方向的位移之比； (2)A点距电场上边界的高度； (3)该电场的电场强度大小。
1．确定最终偏移距离 思路一：
思路二：
பைடு நூலகம்
2．确定偏转后的动能(或速度) 思路一：
思路二： 确定加速 确定偏转 1 2 1 ―→ ―→ 动能定理：qEy＝2mv －2mv02 后的v0 后的y
[题点全练] 1．图(a)为示波管的原理图。如果在电极YY′之间所加的电压 按图(b)所示的规律变化，在电极XX′之间所加的电压按图 (c)所示的规律变化，则在荧光屏上会看到的图形是选项中 的 ( )

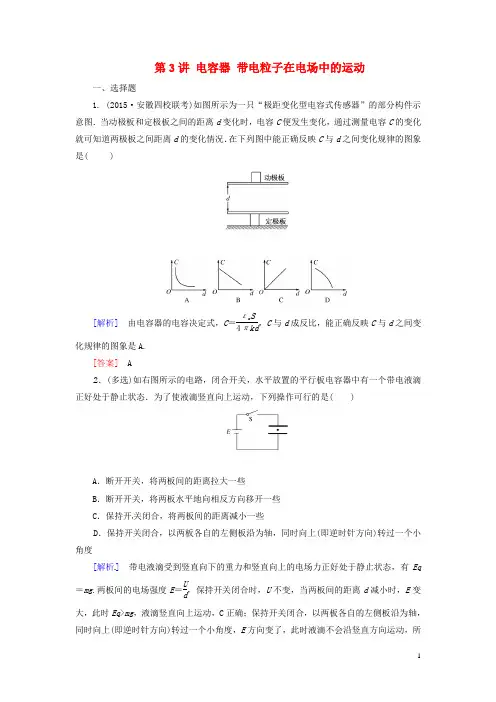

2017届高考物理一轮总复习课时跟踪训练21第六章静电场第3讲电容器带电粒子在电场中的运动(选修3_1)
