车管业务综合服务大厅工程 素混凝土桩施工方案

编制人： 审核人： 批准人：

河 北 建 设 集 团 股 份 有 限 公 司

目 录 一、工程概况………………………………………………………….……2

二、方案依据…………………………………………………………….….2

三、设计要求………………………………………………………………..2

四、地基处理技术方案……………………………………………………..2

五、施工组织…………………………………………………………….….3

六、施工人员及配套设备…………………………………………………..4

七、质量保证体系及措施…………………………………………………..5 八、施工进度………………………………………………………………..9

九、安全保证体系及施工措施…………………………………………….10

十、专项应急预案措施 ……………………………………………………11

十一、协作与配合 …………………………………………………………13

一、工程概况 拟建石家庄市公安局交通管理局车管业务综合服务大厅，石家庄市桥西区石获南路228号，石家庄市公安局交通管理局院内。 本工程地上3层，地下2层，框架结构，筏板、条形和独立基础。±0.000相对于绝对标高为86.261m，基础坐落于③层粉质粘土上，天然地基承载力fak=130kPa，不能满足360kPa的设计承载力要求，根据本工程设计要求及本工程的工程地质情况，采用CFG桩工艺进行地基处理，处理完毕后形成复合地基，复合地基承载力特征值不小于360kPa，相邻柱基相邻柱基沉降差不大于16mm。

二、方案依据 1、施工图纸 2、相关的技术标准： 1）中华人民共和国标准 《建筑地基基础设计规范》GB5007-2011； 2）中华人民共和国标准 《建筑桩基技术规范》JGJ94-2008； 3）中华人民共和国标准 《建筑地基处理技术规范》JGJ79-2012； 3、本工程《岩土工程勘察报告》

三、设计要求 根据设计要求，本工程天然地基承载力不能满足设计要求，拟采用CFG桩进行地基加固处理。 设计要求本工程复合地基承载力特征值不小于360kPa，相邻柱基相邻柱基沉降差不大于16mm。

四、地基处理技术方案 1、本工程采用CFG桩复合地基处理。 共布置CFG桩1614根，桩径为400mm，桩间距1.20×1.20m，矩形布桩，面积置换率不小于8.70%；基础底标高-10.4m、-10.9m、-11.4m,板下设70mm厚防水层和100mm厚素砼垫层；设计施工桩长L=9.0m，有效桩长L=8.5m、施工桩长L=8.5m，有效桩长L=8.0m、施工桩长L=8.0m，有效桩长L=7.5m。 2、经计算：场地经地基处理后，复合地基承载力标准值≥360kPa；沉降量不大于50mm； 详见施工工艺流程图。泵送混凝土成桩工艺。桩施工采用长螺旋钻机成孔、CFG、3．

设备进场、安装测量、放线并复钻 机 就 位商品混凝土进场钻孔至设计标高边提钻边投混合料 压灌混合料至设计标高 弃按上述方法施打所有运养 凿桩头及清理桩间土 检测、验槽 铺设褥垫层 CFG桩施工工艺流程图 4、CFG桩施工顺序：结合现场施工条件，依次施工。 5、清土和截桩时，应采用小型机械或人工剔除等措施，不得造成桩顶标高以下桩身断裂或桩间土扰动。

五、施工组织 CFG桩成桩工序为特殊过程，按公司程序文件“地基基础工程产品实现过程确认准则”在人员、设备、材料、施工工艺和环境等方面进行严格控制，在开工前和施工过程中对产品实现的能力进行再确认。 1、施工准备 为保证施工顺利进行,正式施工前,需作好以下准备工作： 1.1、技术准备：在认真阅读图纸和地质勘察报告的基础上，制订详尽可行的技术方案和施工组织设计，报监理工程师审批；组织施工人员进行技术交底工作，针对关键工序、主要技术要求、质量标准、质量目标提出具体要求并进行书面交底。 1.2、现场准备：正式进场前，应做好基坑开挖、CFG桩施工用水、电准备工作, 保证进场后可立即投入施工。用电量为每台设备150kW，用水量满足施工要求； 1.3、材料准备：本工程采用C20商品混凝土，根据计算的工程量，备好充足的 施工材料； 1.4、机械准备：做好钻机、混凝土泵等设备的保养、检修工作，保证施工顺利进行。 2、施工工程内容 本工程的施工主要内容包括如下三个方面：一是CFG桩的施工，二是成孔出土和桩间土的挖除、清运，三是凿桩头的施工等。根据以上施工内容，结合建设单位对工期等的要求，制定本工程的施工方案。 3、施工总体部署 工程进度流程为：（1）平整场地、抄测标高（2）定位测量放线、桩位放点（3）测量验线（4）打桩设备进场、组装与调试（5）CFG桩施工、成孔出土清理外运（6）打桩施工机械设备退场。 4、施工现场平面布置 4.1、本工程施工现场布置主要为生活区和施工区，在施工区内重点考虑地泵放置的位置和砼罐车的行车路线。 4.2、场地平整，施工用水接电至基槽边。根据施工的要求接好电源及水源，要求甲方提供施工用电每台桩机不少于300KW，提供不少于2t/h的水源。 4.3、作好基坑上下坡道并保证施工车辆进出场道路畅通。 4.4、保护好基础边轴线控制点及高程控制点，为桩位放线复核及测定桩顶标高提供依据。

六、施工人员及配套设备 本工程拟采用1套CFG桩施工设备，管理人员及技术人员6人，施工人员约10人，24小时连续施工。 人员配备表 序号 姓名 职务职称 本项目职务 职责 1 李二辉 高级工程师 项目经理、安全经理 技术工作 2 甄鹏 工程师 项目副经理 技术工作 3 冯涛 助理工程师 技术负责人 技术工作 4 李康 助理工程师 测量员 技术工作 5 张树林 助理工程师 安全员 技术工作 6 张立静 助理工程师 资料员 资料整理工作

主要施工机具表 序号 名 称 型 号 数 量 用 途

1 长螺旋成孔钻机 ZKL-26 1 钻进成孔 2 混凝土泵 HBT40A 1 灌注砼 3 全站仪 KTS442L 1 轴线定位 4 水准仪 DSZ3 1 标高测量 5 钢卷尺 50m 1 测放桩位 6 试块模具 100×100×100 6 制作试块 7 配电箱 3 供电 8 挖掘机 1 清槽 9 运输车 4 土方运输 10 其他辅助设备 若干

七、质量保证体系及措施 1．健全的公司质保体系，是实现目标管理的坚强后盾。公司建立了质量管理体系，适用于所有项目。 项目经理是项目工程质量的第一责任人，并在授权的范围内独立行使项目质量管理职责，项目质量经理在项目的授权范围内具体负责项目质量管理职责。 2. 质量保证体系（见下表） 项目经理（质量经理）

质检员 施工生产 材料供应 施工员 材料员

施工班组 各种材料 进行全面检查

3. 施工质量保证体系 3.1施工质量管理组织 施工质量的管理组织是确保工程质量的保证，其设置的合理、完善与否将直接关． 系到整个质量保证体系能否顺利地运转及操作，在工程中，我们将以以下的组织机构来全面地进行质量的管理及控制。 3.2质量管理职责 根据质量管理体系图，建立岗位责任制和质量监督制度，明确分工职责，落实施工质量控制责任，各行其职。 （1）项目经理职责：履行合同，执行企业质量方针，实现工程质量目标，组织建立和完善项目管理机构，明确项目管理人员职责，建立健全项目内部各种责任制；组织项目质量策划和质量计划的编制、实施及修改工作；组织制定项目其他各项规划、计划。对工程项目的成本、质量、安全、工期及现场文明，施工等日常管理工作全面负责；合理配置并组织落实项目的各种资源，按质量体系要求组织项目的施工生产活动。 （2）技术负责人职责：编制施工组织设计，并发放至有关部门和人员；确定施工关键过程和特殊过程，并编制质量控制要点；组织编制作业指导书，并逐级交底至作业班组；负责项目的技术复核工作，参与质量事故和不合格品的处理，编制技术处理方案，组织对工程质量进行检查评定；负责项目竣工技术资料的收集、整理和归档及统计技术的选用。 （3）质检员职责：对工程质量严格执行国家、行业和地方政府主管部门颁布的质量检验评定标准和规范，行使监督检查职能，巡回检查，随时掌握辖区内的工程质量情况，对不符合质量标准的情况有现场处置权；负责分部分项工程的检查验收与评定，对发现不合格品应及时报告工程负责人，参加制定处理方案，并验证方案的实施效果，行使现场质量处罚权。 （4）施工员职责：施工员作为施工现场的直接指挥者，首先其自身应树立质量第一的观念，并在施工过程中随时对作业班组进行质量检查，随时指出作业班组的不规范操作，质量达不到要求的施工内容，督促其整改。 3.3施工质量保证体系 施工质量保证体系的设置及运转均要围绕质量管理职责、质量控制来进行，只有在职责明确、控制严格的前提下，才能使质量管理体系落到实处。本工程在管理过程中，将对这两个方面进行严格的控制。 施工质量阶段控制3.4． （1）事前控制阶段 事前控制是在正式施工活动开始前进行的质量控制，事前控制是先导。事前控制，主要是建立完善的质量保证体系，质量管理体系，编制《质量保证计划》，制定现场的各种管理制度，完善计量和质量检测技术和手段。对工程项目施工所需的原材料、构配件进行质量检查和控制。 根据本工程特点确定施工流程、工艺及方法。检查现场的测量标桩，建筑物的定位线及高程水准点等。 （2）事中控制阶段 事中控制是指在施工过程中进行的质量控制，这是关键，主要有： 完善工序质量控制，把影响工序质量的因素都纳入管理范围。及时检查和审核质量统计分析资料和质量控制图表，抓住影响质量的关键问题进行处理和解决。 严格工序间交换检查，作好各项隐蔽验收工作，加强交检制度的落实，对达不到

合集下载

cfg桩专项施工方案

cfg桩专项施工方案

cfg桩专项施工方案1. 方案介绍本文档旨在详细描述cfg桩的专项施工方案。

cfg桩，全称为Casing Foundation Grouting Pile System（套管基础灌注桩系统），是一种常用的地基加固和基础支护方法。

本方案将介绍cfg桩的施工原理、施工步骤以及施工注意事项，以确保施工质量和工程安全。

2. 施工原理cfg桩是通过套管基础灌注桩系统来实现地基加固和基础支护的。

其施工原理如下：1.桩基准备：首先，根据设计要求确定桩的位置和尺寸，清理钻孔。

然后，在钻孔中安装套管，将套管插入到设计标高下的地层。

2.砼浇筑：将预制好的砼通过长段导管灌入套管内，同时提升长段导管，使砼充满套管，形成灌注桩。

为了确保砼质量，需要在浇筑砼前进行模板的安装和预浇砼样块的试验。

3.灌注封浆：在砼浇筑完成后，将浆液通过套管内的空隙灌注至地层之中，以增加桩的承载力和稳定性。

灌注封浆材料通常为水泥浆或聚氨酯浆。

4.桩头施工：当桩身灌注封浆完毕后，进行桩头部的处理，包括修剪、震实和加固等工序。

3. 施工步骤以下为cfg桩的施工步骤：1.确定桩的位置和尺寸：根据设计要求和现场条件，确定桩的位置和尺寸。

2.钻孔清理：清理钻孔，确保钻孔底部干净，并排除坏泥、杂物等。

3.安装套管：依据设计要求，在钻孔中安装套管，并将套管插入到设计标高下的地层。

4.模板安装和预浇砼样块试验：按照设计要求，在套管顶部安装模板，并进行预浇砼样块试验。

5.砼浇筑：将预制好的砼通过长段导管灌入套管内，同时提升长段导管，使砼充满套管，形成灌注桩。

在浇筑砼之前，需要进行砼的试验，确保砼质量符合要求。

6.灌注封浆：在砼浇筑完成后，将浆液通过套管内的空隙灌注至地层之中。

7.桩头施工：桩身灌注封浆完毕后，进行桩头部的修剪、震实和加固等工序。

4. 施工注意事项为确保cfg桩的施工质量和工程安全，需要注意以下事项：1.施工前需进行钻孔测试，掌握地层情况和地下水位，以便调整施工方案。

CFG桩基施工方案三篇

CFG桩基施工方案三篇

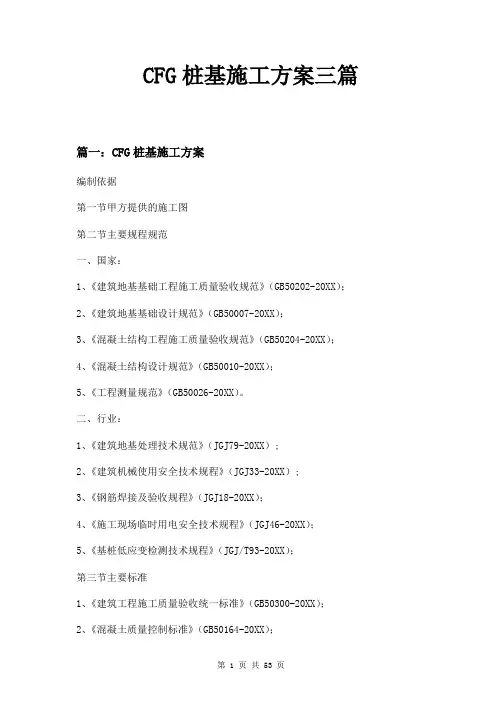

CFG桩基施工方案三篇篇一：CFG桩基施工方案编制依据第一节甲方提供的施工图第二节主要规程规范一、国家：1、《建筑地基基础工程施工质量验收规范》（GB50202-20XX）；2、《建筑地基基础设计规范》（GB50007-20XX）；3、《混凝土结构工程施工质量验收规范》（GB50204-20XX）；4、《混凝土结构设计规范》（GB50010-20XX）；5、《工程测量规范》（GB50026-20XX）。
