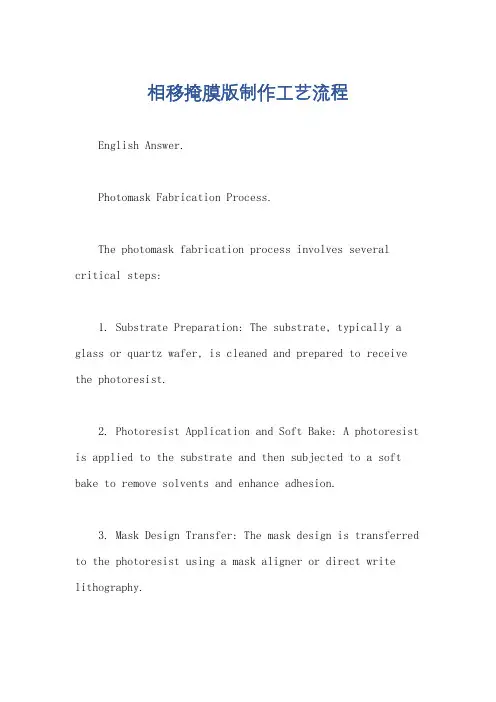

相移掩膜版制作工艺流程English Answer.Photomask Fabrication Process.The photomask fabrication process involves several critical steps:1. Substrate Preparation: The substrate, typically a glass or quartz wafer, is cleaned and prepared to receive the photoresist.2. Photoresist Application and Soft Bake: A photoresist is applied to the substrate and then subjected to a soft bake to remove solvents and enhance adhesion.3. Mask Design Transfer: The mask design is transferred to the photoresist using a mask aligner or direct write lithography.4. Resist Development: The exposed photoresist is developed to create the desired pattern on the mask.5. Hard Bake: The mask is subjected to a hard bake to further harden the photoresist and improve its durability.6. Etching: The exposed substrate is etched using a dry or wet etching process to transfer the pattern to the substrate.7. Stripping: The remaining photoresist is stripped from the mask, leaving the final pattern on the substrate.Chinese Answer.相移掩膜版制作工艺流程。
光掩膜版制备流程光掩膜版是一种在光刻工艺中使用的重要工具,用于将图形转移到半导体材料上。
光掩膜版的制备过程是一个复杂的过程,涉及到多个步骤和技术。
下面将详细介绍光掩膜版的制备流程。
1.设计图形:首先,需要根据所需制备的器件的设计要求,使用计算机辅助设计软件(CAD)绘制器件的图形。
图形应包含所需的所有细节和尺寸。
2.制作掩膜模板:将设计图形转移到光掩膜版上,通常使用超薄玻璃或石英版作为基板。
将基板涂覆上一层光敏材料,例如光致聚合物。
然后使用直接光刻或电子束刻蚀技术将设计图形转移到光敏材料上。
刻蚀的深浅形成了图形的雕刻。
3.制备光刻胶:选择适当光刻胶,通常为光敏聚合物,它能够在光刻过程中固化并形成图形。
4.准备基板:将待制备器件的基板清洗并加热,以确保其表面干净且与光刻胶粘附性好。
然后在基板上进行背面对准和对准标记的设定。
5.编排版并涂覆光刻胶:在待制备器件的基板上,使用光刻机或喷涂技术对光刻胶进行涂覆。
涂覆厚度和均匀度对光刻的质量至关重要。
6.掩膜对准:将制备好的光掩膜版对准到涂有光刻胶的基板上。
这需要使用显微镜和对准器来确保图形的正确对准。
7.暴光:将对准好的基板放入光刻机中,启动光刻过程。
光源会通过光掩膜版,照射到光刻胶上,在暴光区域固化光刻胶。
8.显影:在暴光后,使用合适的显影液将未固化的光刻胶洗去。
在显影过程中,光刻胶的图形开始显示出来。
9.预烘烤:将图形显示出来的光刻胶进行烘烤,以去除残留的溶剂和使光刻胶固化。
10.补焦修整:使用补焦技术,修整光刻胶的表面,以确保图形的尺寸和形状准确。
11.后烘烤和氧气等离子去除:对光刻胶进行后烘烤来使其固化,并使用氧气等离子处理去除残留的杂质和有机物。
12.检查和测试:使用显微镜或扫描电子显微镜检查光刻胶上的图形是否准确。
然后使用其他测试方法对制备好的光掩膜版进行验证。
以上是光掩膜版制备的大致流程。
每个步骤都需要精确和仔细的操作,并需要高度的技术和经验。
如何高效制造掩膜?一起来了解掩膜制造工
艺!
掩膜在电子制造行业中扮演着重要的角色,它可以在制造过程中防止光照和化学物质的污染,从而保护电路板上的金属线路不受损坏。
那么,接下来我们就来了解掩膜的制造工艺。
第一步:确定掩膜的尺寸和形状。
在制造掩膜之前,必须先确定它的尺寸和形状,这是制造掩膜的第一步。
通常,我们会使用计算机软件来帮助我们设计掩膜,需要注意的是,设计出来的掩膜必须符合实际制造的要求。
第二步:准备基板材料。
制造掩膜的下一步是准备基板材料,基板通常采用的是聚酰亚胺(PI),聚四氟乙烯(PTFE)等高温材料,能够耐受高温和有机溶剂的腐蚀。
第三步:涂覆光刻胶。
将光刻胶涂覆在基板上,使其均匀分布。
然后,将基板放在紫外灯下,使用模板使光刻胶暴露在光源下。
紫外线照射使光刻胶与基板产生反应,形成固体图案,即为掩膜。
第四步:去除未固化的光刻胶。
去除未固化的光刻胶,这通常使用化学溶剂,如盐酸或高温去离子水,这可以去除未固化的光刻胶,并将图案固定在基板上。
第五步:铜化。
将铜化液体倒入容器中,放入固定的掩膜。
在铜化液体中进行电镀或浸泡,形成需求的金属芯片。
通过以上几个步骤,我们就可以完成掩膜的制造了。
这一工艺需要仔细操作,确保掩膜质量稳定,以保证成品的质量可靠性。
