一维和二维相控阵
相控阵（Phased Array）是一种利用相位差原理实现波束控制
的技术，其应用广泛，包括雷达、通信、医疗、无线电视以及无人机等。
根据阵列的维数不同，相控阵可以分为一维和二维相控阵。
一维相控阵
一维相控阵也称线性相控阵，是最简单的相控阵形式。
它由一排天线元件按照等间距排列组成，并且对每个天线元件的射频信号施加了不同的相位延迟，从而实现波束的控制。
在雷达的应用中，一维相控阵常用于实现水平方向的旋转控制，可以通过改变天线元件的相位延迟来改变搜索方向。
二维相控阵
二维相控阵也称平面相控阵或矩形相控阵，相比一维相控阵，在控制波束方向和形状方面更加灵活。
它由多个天线元件组成的矩阵阵列，每个元件上的振子都可以设置不同的相位和幅度，通过多元素阵列的协同工作实现波束的扫描和聚焦，从而可以获得更高的分辨率和较大的覆盖区域。
二维相控阵在天气雷达、航空雷达、遥感卫星以及无人机等领域都有广泛的应用。
总之，一维和二维相控阵各有其优势和适用场景，应根据具体应用场景的需要选择相应的相控阵形式。

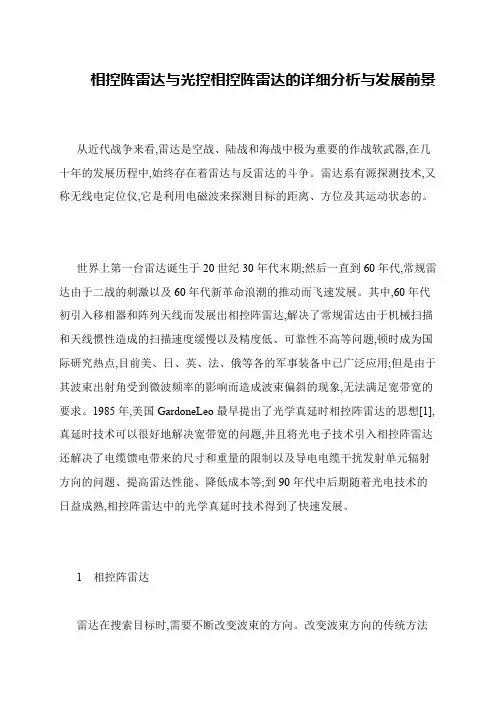

相控阵雷达与光控相控阵雷达的详细分析与发展前景
从近代战争来看,雷达是空战、陆战和海战中极为重要的作战软武器,在几十年的发展历程中,始终存在着雷达与反雷达的斗争。
雷达系有源探测技术,又称无线电定位仪,它是利用电磁波来探测目标的距离、方位及其运动状态的。
世界上第一台雷达诞生于20世纪30年代末期;然后一直到60年代,常规雷达由于二战的刺激以及60年代新革命浪潮的推动而飞速发展。
其中,60年代初引入移相器和阵列天线而发展出相控阵雷达,解决了常规雷达由于机械扫描和天线惯性造成的扫描速度缓慢以及精度低、可靠性不高等问题,顿时成为国际研究热点,目前美、日、英、法、俄等各的军事装备中已广泛应用;但是由于其波束出射角受到微波频率的影响而造成波束偏斜的现象,无法满足宽带宽的要求。
1985年,美国GardoneLeo最早提出了光学真延时相控阵雷达的思想[1],真延时技术可以很好地解决宽带宽的问题,并且将光电子技术引入相控阵雷达还解决了电缆馈电带来的尺寸和重量的限制以及导电电缆干扰发射单元辐射方向的问题、提高雷达性能、降低成本等;到90年代中后期随着光电技术的日益成熟,相控阵雷达中的光学真延时技术得到了快速发展。
1 相控阵雷达
雷达在搜索目标时,需要不断改变波束的方向。
改变波束方向的传统方法。
相控阵天线增益面积-概述说明以及解释1.引言1.1 概述概述相控阵天线是一种利用阵列中多个天线元件的相位和幅度来实现波束的指向性和增益控制的天线系统。
相较于传统的天线系统，相控阵天线具有更高的方向性和增益，可以满足更复杂的通信和雷达应用需求。
增益作为评判天线性能的重要指标之一，决定了天线的信号接收和传输能力。
而面积则是天线在实际应用中需要考虑的一个重要方面，不同应用场景对天线体积和尺寸的要求不同。
本文将首先对相控阵天线的原理和工作方式进行介绍。
接着，深入探讨增益是如何影响天线性能的，并详细分析增益的计算方法和影响因素。
最后，将讨论天线面积与其他性能指标之间的关系，分析天线面积对性能的影响，并探索如何在保证性能的前提下进行面积优化。
通过本文的阅读，读者将能够全面了解相控阵天线的概念和特点，了解增益和面积对天线性能的重要影响，并能够灵活应用相关知识进行天线设计和优化。
文章结构是指文章的组织框架和内容分布，它是确保文章逻辑清晰、条理分明的重要组成部分。
本文将按照以下结构进行阐述:1. 引言1.1 概述在引言部分，我们将对相控阵天线的概念和应用进行简要介绍，引出本文的研究主题。
1.2 文章结构这一部分将阐述整篇文章的结构和内容分布。
我们将首先介绍相控阵天线的原理和构成，然后讨论其增益和面积的关系，最后在结论部分对整篇文章进行总结，并探讨相关研究的意义。
1.3 目的在引言的最后，我们将明确本文的研究目的和意义，为后续的内容铺垫。
2. 正文2.1 相控阵天线在这一部分，我们将详细介绍相控阵天线的原理和应用。
包括其工作原理、构成要素以及特点等内容，旨在帮助读者全面了解相控阵天线的基本知识。
2.2 增益这一部分将探讨相控阵天线的增益特性。
我们将解释增益与天线的方向性和辐射能力之间的关系，并介绍相控阵天线如何通过改变阵元权重来调整增益的方向和强度。
2.3 面积在这一部分，我们将研究相控阵天线的面积问题。
我们将讨论面积对天线性能和尺寸的影响，以及如何通过优化天线布局和设计来实现更好的性能和更小的面积占用。
ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００３－３１１４．２０２４．０２．０２１引用格式：于瑞涛，符道临，熊伟，等．基于智能超表面的二维相扫天线［Ｊ］．无线电通信技术，２０２４，５０（２）：３８６－３９１．［ＹＵＲｕｉｔａｏ，ＦＵＤａｏｌｉｎ，ＸＩＯＮＧＷｅｉ，ｅｔａｌ．Ｔｗｏ ｄｉｍｅｎｓｉｏｎａｌＰｈａｓｅ ｓｃａｎＡｎｔｅｎｎａＢａｓｅｄｏｎＲＩＳ［Ｊ］．ＲａｄｉｏＣｏｍｍｕｎｉｃａｔｉｏｎｓＴｅｃｈｎｏｌｏｇｙ，２０２４，５０（２）：３８６－３９１．］基于智能超表面的二维相扫天线于瑞涛１，符道临２，熊 伟１，陈 珲３（１．杭州市钱塘区信息高等研究院，浙江杭州３１００１８；２．江苏赛博空间科学技术有限公司，江苏南京２１１１１３；３．东南大学信息科学与工程学院，江苏南京２１００９６）摘 要：针对传统相控阵天线设计复杂、成本高昂等问题，提出了基于智能超表面（ＲｅｃｏｎｆｉｇｕｒａｂｌｅＩｎｔｅｌｌｉｇｅｎｔＳｕｒｆａｃｅ，ＲＩＳ）的空间馈电二维相扫天线。
该天线通过ＲＩＳ技术对来自馈源的电磁波进行相位操纵，实现了天线高增益和天线波束的可重构。
与传统相控阵天线相比，该天线具有结构简单、成本低廉、剖面极低等特点。
天线原型由一块含有１０２４个单元的超表面阵列、驱动模块及自支撑馈源组成，其中超表面阵列通过现场可编程门阵列（ＦｉｅｌｄＰｒｏｇｒａｍｍａｂｌｅＧａｔｅＡｒｒａｙ，ＦＰＧＡ）来实时控制以满足天线波束快速切换、方向图二维实时重构等需求。
超表面单元两种调控状态在６．５～１０．０ＧＨｚ具有低于０．５ｄＢ的幅度损耗，在７～１０ＧＨｚ频带范围内反射相位差在１８０°±５°以内。
天线原型在７．７、８．０、８．３ＧＨｚ的测试增益为２４．７２、２４．９２、２５．０６ｄＢｉ。
天线±６０°扫描增益滚降低于４ｄＢ。
关键词：智能超表面；相控阵天线；二维扫描中图分类号：ＴＮ８２ 文献标志码：Ａ 开放科学（资源服务）标识码（ＯＳＩＤ）：文章编号：１００３－３１１４（２０２４）０２－０３８６－０６Ｔｗｏ ｄｉｍｅｎｓｉｏｎａｌＰｈａｓｅ ｓｃａｎＡｎｔｅｎｎａＢａｓｅｄｏｎＲＩＳＹＵＲｕｉｔａｏ１，ＦＵＤａｏｌｉｎ２，ＸＩＯＮＧＷｅｉ１，ＣＨＥＮＨｕｉ３（１．ＨｏｎｇｚｈｏｕＱｉａｎｔａｎｇＡｄｖａｎｃｅｄＩｎｓｔｉｔｕｔｅｏｆＩｎｆｏｒｍａｔｉｏｎ，Ｈａｎｇｚｈｏｕ３１００１８，Ｃｈｉｎａ；２．ＪｉａｎｇｓｕＣｙｂｅｒｓｐａｃｅＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙＣｏ．，Ｌｔｄ．，Ｎａｎｊｉｎｇ２１１１１３，Ｃｈｉｎａ；３．ＳｃｈｏｏｌｏｆＩｎｆｏｒｍａｔｉｏｎＳｃｉｅｎｃｅａｎｄＥｎｇｉｎｅｅｒｉｎｇ，ＳｏｕｔｈｅａｓｔＵｎｉｖｅｒｓｉｔｙ，Ｎａｎｊｉｎｇ２１００９６，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｉｎｏｒｄｅｒｔｏｓｏｌｖｅｔｈｅｐｒｏｂｌｅｍｓｏｆｃｏｍｐｌｅｘｄｅｓｉｇｎａｎｄｈｉｇｈｃｏｓｔｏｆｔｒａｄｉｔｉｏｎａｌｐｈａｓｅｄａｒｒａｙａｎｔｅｎｎａｓ，ａｓｐａｃｅ ｆｅｄｔｗｏ ｄｉｍｅｎｓｉｏｎａｌｐｈａｓｅ ｓｃａｎａｎｔｅｎｎａｂａｓｅｄｏｎＲｅｃｏｎｆｉｇｕｒａｂｌｅＩｎｔｅｌｌｉｇｅｎｔＳｕｒｆａｃｅ（ＲＩＳ）ｗａｓｐｒｏｐｏｓｅｄ．ＴｈｅａｎｔｅｎｎａｕｓｅｓＲＩＳｔｅｃｈｎｏｌｏｇｙｔｏｍａｎｉｐｕｌａｔｅｔｈｅｅｌｅｃｔｒｏｍａｇｎｅｔｉｃｉｎｃｏｍｉｎｇｗａｖｅｓｆｒｏｍｔｈｅｆｅｅｄ，ｗｈｉｃｈｒｅａｌｉｚｅｓｈｉｇｈｇａｉｎａｎｄｒｅｃｏｎｆｉｇｕｒａｂｉｌｉｔｙｏｆｔｈｅａｎｔｅｎｎａｂｅａｍ．Ｃｏｍｐａｒｅｄｗｉｔｈｔｒａｄｉｔｉｏｎａｌｐｈａｓｅｄａｒｒａｙａｎｔｅｎｎａｓ，ｔｈｉｓａｎｔｅｎｎａｈａｓｔｈｅｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｓｉｍｐｌｅｓｔｒｕｃｔｕｒｅ，ｌｏｗｃｏｓｔａｎｄｌｏｗｐｒｏｆｉｌｅ．Ｔｈｅａｎｔｅｎｎａｐｒｏｔｏｔｙｐｅｃｏｎｓｉｓｔｓｏｆａｍｅｔａｓｕｒｆａｃｅａｒｒａｙｃｏｎｔａｉｎｉｎｇ１０２４ｃｅｌｌｓ，ａｄｒｉｖｅｒｍｏｄｕｌｅａｎｄａｓｅｌｆ ｓｕｐｐｏｒｔｉｎｇｆｅｅｄ，ｉｎｗｈｉｃｈｔｈｅｍｅｔａｓｕｒｆａｃｅａｒｒａｙｉｓｃｏｎｔｒｏｌｌｅｄｉｎｒｅａｌｔｉｍｅｔｈｒｏｕｇｈＦｉｅｌｄＰｒｏｇｒａｍｍａｂｌｅＧａｔｅＡｒｒａｙ（ＦＰＧＡ）ｔｏｍｅｅｔｔｈｅｒｅｑｕｉｒｅｍｅｎｔｏｆｒａｐｉｄａｎｔｅｎｎａｂｅａｍｓｗｉｔｃｈｉｎｇａｎｄｔｗｏ ｄｉｍｅｎｓｉｏｎａｌｒｅａｌ ｔｉｍｅｒｅｃｏｎｓｔｒｕｃｔｉｏｎｏｆｔｈｅｐａｔｔｅｒｎ．Ｔｗｏｃｏｎｔｒｏｌｓｔａｔｅｓｏｆｔｈｅｍｅｔａｓｕｒｆａｃｅｕｎｉｔｈａｖｅａｍｐｌｉｔｕｄｅｌｏｓｓｏｆｌｅｓｓｔｈａｎ０．５ｄＢｆｒｏｍ６．５ＧＨｚｔｏ１０．０ＧＨｚ，ａｎｄｔｈｅｒｅｆｌｅｃｔｅｄｐｈａｓｅｄｉｆｆｅｒｅｎｃｅｉｓｗｉｔｈｉｎ１８０°±５°ｉｎｔｈｅｆｒｅｑｕｅｎｃｙｂａｎｄｒａｎｇｅｆｒｏｍ７ＧＨｚｔｏ１０ＧＨｚ．Ｔｈｅａｎｔｅｎｎａｐｒｏｔｏｔｙｐｅｔｅｓｔｅｄｇａｉｎｓａｒｅ２４．７２ｄＢｉ，２４．９２ｄＢｉａｎｄ２５．０６ｄＢｉｒｅｓｐｅｃｔｉｖｅｌｙａｔ７．７ＧＨｚ，８．０ＧＨｚ，ａｎｄ８．３ＧＨｚ．Ｔｈｅａｎｔｅｎｎａ±６０°ｓｃａｎｌｏｓｓｉｓｄｏｗｎｔｏ４ｄＢ．Ｋｅｙｗｏｒｄｓ：ＲＩＳ；ｐｈａｓｅｄａｒｒａｙａｎｔｅｎｎａｓ；２Ｄｓｃａｎｎｉｎｇ收稿日期：２０２３－１１－１５０ 引言面对日益增长的通信、探测等需求，传统线馈型相控阵技术路线存在成本高、设计复杂等缺点，难以满足未来通信／探测低成本、低功耗、智能化等迫切需求。
