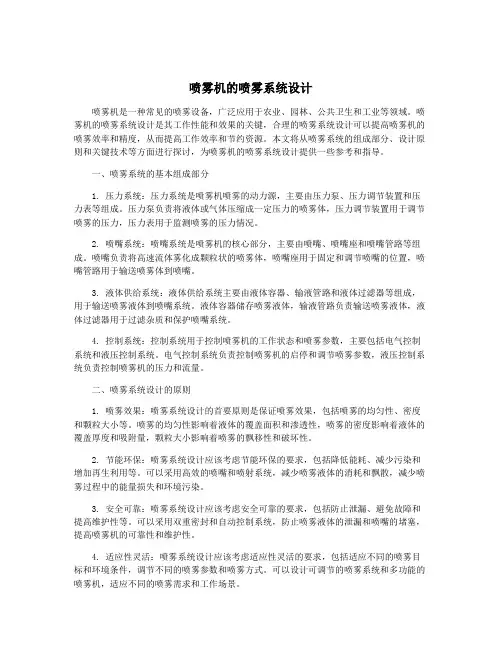

喷雾机的喷雾系统设计
喷雾机的喷雾系统设计喷雾机是一种常见的喷雾设备，广泛应用于农业、园林、公共卫生和工业等领域。
喷雾机的喷雾系统设计是其工作性能和效果的关键，合理的喷雾系统设计可以提高喷雾机的喷雾效率和精度，从而提高工作效率和节约资源。
本文将从喷雾系统的组成部分、设计原则和关键技术等方面进行探讨，为喷雾机的喷雾系统设计提供一些参考和指导。
一、喷雾系统的基本组成部分1. 压力系统：压力系统是喷雾机喷雾的动力源，主要由压力泵、压力调节装置和压力表等组成。
压力泵负责将液体或气体压缩成一定压力的喷雾体，压力调节装置用于调节喷雾的压力，压力表用于监测喷雾的压力情况。
2. 喷嘴系统：喷嘴系统是喷雾机的核心部分，主要由喷嘴、喷嘴座和喷嘴管路等组成。
喷嘴负责将高速流体雾化成颗粒状的喷雾体，喷嘴座用于固定和调节喷嘴的位置，喷嘴管路用于输送喷雾体到喷嘴。
3. 液体供给系统：液体供给系统主要由液体容器、输液管路和液体过滤器等组成，用于输送喷雾液体到喷嘴系统。
液体容器储存喷雾液体，输液管路负责输送喷雾液体，液体过滤器用于过滤杂质和保护喷嘴系统。
4. 控制系统：控制系统用于控制喷雾机的工作状态和喷雾参数，主要包括电气控制系统和液压控制系统。
电气控制系统负责控制喷雾机的启停和调节喷雾参数，液压控制系统负责控制喷雾机的压力和流量。
二、喷雾系统设计的原则1. 喷雾效果：喷雾系统设计的首要原则是保证喷雾效果，包括喷雾的均匀性、密度和颗粒大小等。
喷雾的均匀性影响着液体的覆盖面积和渗透性，喷雾的密度影响着液体的覆盖厚度和吸附量，颗粒大小影响着喷雾的飘移性和破坏性。
2. 节能环保：喷雾系统设计应该考虑节能环保的要求，包括降低能耗、减少污染和增加再生利用等。
可以采用高效的喷嘴和喷射系统，减少喷雾液体的消耗和飘散，减少喷雾过程中的能量损失和环境污染。
3. 安全可靠：喷雾系统设计应该考虑安全可靠的要求，包括防止泄漏、避免故障和提高维护性等。
可以采用双重密封和自动控制系统，防止喷雾液体的泄漏和喷嘴的堵塞，提高喷雾机的可靠性和维护性。
农业喷雾机器人机械的设计
农业喷雾机器人机械的设计摘要：农业机器人是21世纪农业机械的发展趋势之一。
为此，讨论了农业机器人的技术特点和基本特征，重点论述了一款可以自主行走且能避障的农业喷雾机器人机械结构创新设计。
其主要包括载体移动系统和车载喷雾系统的创新设计，给出了具体的设计方案和部分结构图以及参数。
该农业喷雾机器人一方面提高了农业喷雾作业的效率，实现作业的自动化；另一方面降低了作业对操作者的健康影响。
关键词：自动控制技术；农业机器人；喷雾机器人；创新设计；机械结构设计引言实施精确农业，广泛应用农业机器人，以提高资源利用率和农业产出率，降低劳动强度，提高经济效益将是现代农业发展的必然趋势。
现代农业的变革向农业机械化提出了新的要求，如机器能够实现自主行走、识别环境、确定目标，甚至要能辨别颜色、气味等。
另一方面，现代科技的发展也为这类机器的开发和应用奠定了科技基础。
例如，用GPS系统可精确地确定机器所在的位置，用GIS 系统可以了解机器周围的地理环境，计算机图像分析技术的发展可使机器能够识别目标，自动控制技术的发展可使机器按人们预期的设想实现各种动作等。
所有这些技术的发展和应用使得现代机器人已具有高度智能化。
如果说机械设计和加工技术及电子技术的发展，使得适用于结构性工业机器人的应用变成了现实的话，而现代微电子技术、计算机技术、机—电—光一体化技术的发展，为非结构性环境的农业机器人的开发和应用打下了坚实的技术基础。
由于农业工作环境的复杂性和多变性，决定了对农业机器人要比对一般工业机器人的要求更高。
农业机械面对的都是复杂多样的农作物及农产品，这就对农业机器人提出了更高的要求，需要具有“感觉”和“判断”功能。
农业机器人的构成和功能决定了它具有如下一些特点：1) 程序性。
只要改变程序软件，就能变更判断基准，变更动作顺序。
如进行果物的收获，可以根据果物生长情况自动变更所收果物的大小、形状等，提高了作业的选择性。
2) 适应性。
根据环境和机械本身的情况，能够自动进行作业量或质的调整。
喷雾机的喷雾系统设计
喷雾机的喷雾系统设计喷雾机是一种常见的喷雾设备，广泛应用于农业、园艺、清洁、消毒、防疫等领域。
喷雾机的喷雾系统设计是其关键部分，直接影响喷雾效果和设备性能。
本文将介绍喷雾机的喷雾系统设计，包括喷雾系统的组成部分、设计考虑因素、优化方案等内容，以期为相关行业提供参考。
一、喷雾系统的组成部分喷雾系统是喷雾机的核心部分，其主要组成部分包括喷嘴、管路系统、泵和控制系统等。
1. 喷嘴：喷嘴是喷雾系统中的关键部件，其设计影响着喷雾的均匀度和粒径大小。
喷嘴的种类繁多，常见的有旋风式喷嘴、离心式喷嘴、压力式喷嘴等。
不同的喷嘴适用于不同的喷雾需求，如农业喷雾、园林绿化喷洒、环境消毒等。
2. 管路系统：管路系统包括输液管、接头、阀门等部件，主要用于输送喷雾液体。
管路系统的设计需要考虑材质选择、管径尺寸、布局布置等因素，以确保喷雾液的均匀输送和不泄漏。
3. 泵：喷雾系统中的泵扮演着输送喷雾液的角色，其性能直接关系着喷雾机的工作效率和稳定性。
泵的设计需要考虑流量、压力、耐腐蚀性等因素，以适应不同喷雾需求和工作环境。
4. 控制系统：控制系统是喷雾机的智能化部分，应用于控制泵的启停、喷嘴的开闭、喷雾液的流量调节等功能。
控制系统的设计需要考虑稳定性、灵活性、安全性等因素，以保证喷雾机的稳定运行。
二、设计考虑因素喷雾系统的设计需要考虑多种因素，以满足不同的喷雾需求和工作环境。
主要的设计考虑因素包括：1. 喷雾液性质：喷雾液的性质直接关系着喷雾系统的选材和设计，如颗粒大小、粘度、腐蚀性等影响着喷嘴、管路、泵等部件的选择和设计。
2. 喷雾要求：不同的喷雾要求需要不同的喷雾系统设计，如需要均匀细小的雾化喷雾，需要大流量长距离的射程喷雾，需要特定方向的定向喷雾等。
3. 工作环境：喷雾系统在不同的工作环境下需要考虑环境温度、湿度、腐蚀性气体等因素，以保证喷雾系统的稳定工作和长期使用。
4. 喷雾机性能：喷雾系统的设计需要考虑喷雾机的性能参数，如流量、压力、喷雾角度等，以确保喷雾系统能够与喷雾机匹配并发挥最佳效果。

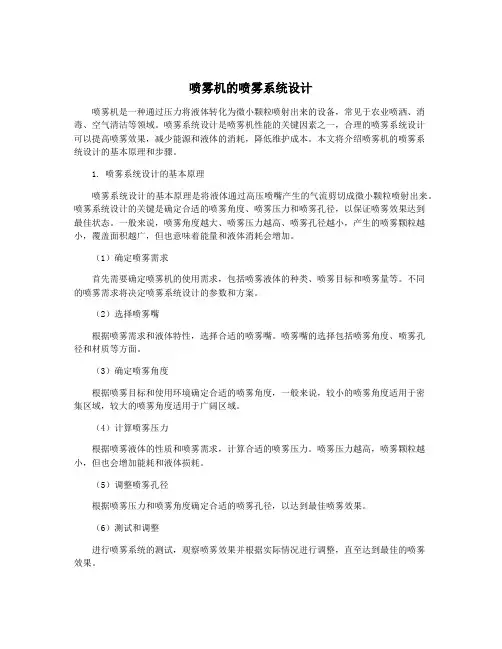

喷雾机的喷雾系统设计
喷雾机的喷雾系统设计喷雾机是一种通过压力将液体转化为微小颗粒喷射出来的设备，常见于农业喷洒、消毒、空气清洁等领域。
喷雾系统设计是喷雾机性能的关键因素之一，合理的喷雾系统设计可以提高喷雾效果，减少能源和液体的消耗，降低维护成本。
本文将介绍喷雾机的喷雾系统设计的基本原理和步骤。
1. 喷雾系统设计的基本原理喷雾系统设计的基本原理是将液体通过高压喷嘴产生的气流剪切成微小颗粒喷射出来。
喷雾系统设计的关键是确定合适的喷雾角度、喷雾压力和喷雾孔径，以保证喷雾效果达到最佳状态。
一般来说，喷雾角度越大、喷雾压力越高、喷雾孔径越小，产生的喷雾颗粒越小，覆盖面积越广，但也意味着能量和液体消耗会增加。
（1）确定喷雾需求首先需要确定喷雾机的使用需求，包括喷雾液体的种类、喷雾目标和喷雾量等。
不同的喷雾需求将决定喷雾系统设计的参数和方案。
（2）选择喷雾嘴根据喷雾需求和液体特性，选择合适的喷雾嘴。
喷雾嘴的选择包括喷雾角度、喷雾孔径和材质等方面。
（3）确定喷雾角度根据喷雾目标和使用环境确定合适的喷雾角度，一般来说，较小的喷雾角度适用于密集区域，较大的喷雾角度适用于广阔区域。
（4）计算喷雾压力根据喷雾液体的性质和喷雾需求，计算合适的喷雾压力。
喷雾压力越高，喷雾颗粒越小，但也会增加能耗和液体损耗。
（5）调整喷雾孔径根据喷雾压力和喷雾角度确定合适的喷雾孔径，以达到最佳喷雾效果。
（6）测试和调整进行喷雾系统的测试，观察喷雾效果并根据实际情况进行调整，直至达到最佳的喷雾效果。
（1）降低液体消耗通过合理的喷雾系统设计，可以降低液体消耗，从而减少成本和对环境的影响。
一般来说，采用精细喷雾和高效喷雾嘴可以达到较低的液体消耗。
（2）提高喷雾效果优化的喷雾系统设计可以提高喷雾效果，增加覆盖面积和均匀度，从而提高工作效率和质量。
（3）降低能耗合理的喷雾系统设计可以降低能耗，减少喷雾机的运行成本。
通过选择合适的喷雾压力和喷雾角度，可以降低能耗，延长喷雾机的使用寿命。

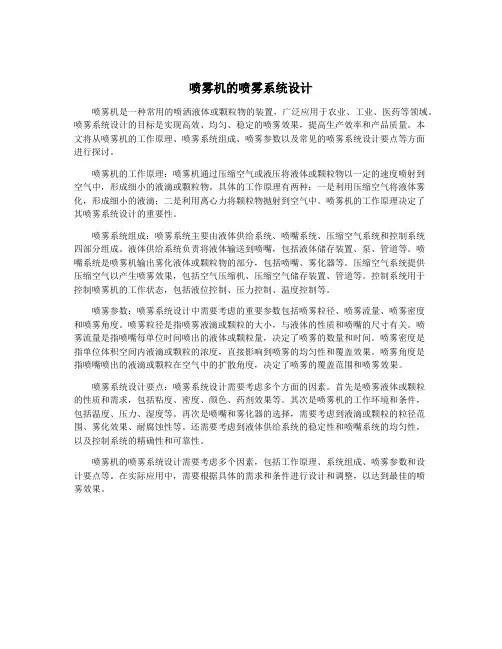

喷雾机的喷雾系统设计
喷雾机的喷雾系统设计喷雾机是一种常用的喷洒液体或颗粒物的装置，广泛应用于农业、工业、医药等领域。
喷雾系统设计的目标是实现高效、均匀、稳定的喷雾效果，提高生产效率和产品质量。
本文将从喷雾机的工作原理、喷雾系统组成、喷雾参数以及常见的喷雾系统设计要点等方面进行探讨。
喷雾机的工作原理：喷雾机通过压缩空气或液压将液体或颗粒物以一定的速度喷射到空气中，形成细小的液滴或颗粒物。
具体的工作原理有两种：一是利用压缩空气将液体雾化，形成细小的液滴；二是利用离心力将颗粒物抛射到空气中。
喷雾机的工作原理决定了其喷雾系统设计的重要性。
喷雾系统组成：喷雾系统主要由液体供给系统、喷嘴系统、压缩空气系统和控制系统四部分组成。
液体供给系统负责将液体输送到喷嘴，包括液体储存装置、泵、管道等。
喷嘴系统是喷雾机输出雾化液体或颗粒物的部分，包括喷嘴、雾化器等。
压缩空气系统提供压缩空气以产生喷雾效果，包括空气压缩机、压缩空气储存装置、管道等。
控制系统用于控制喷雾机的工作状态，包括液位控制、压力控制、温度控制等。
喷雾参数：喷雾系统设计中需要考虑的重要参数包括喷雾粒径、喷雾流量、喷雾密度和喷雾角度。
喷雾粒径是指喷雾液滴或颗粒的大小，与液体的性质和喷嘴的尺寸有关。
喷雾流量是指喷嘴每单位时间喷出的液体或颗粒量，决定了喷雾的数量和时间。
喷雾密度是指单位体积空间内液滴或颗粒的浓度，直接影响到喷雾的均匀性和覆盖效果。
喷雾角度是指喷嘴喷出的液滴或颗粒在空气中的扩散角度，决定了喷雾的覆盖范围和喷雾效果。
喷雾系统设计要点：喷雾系统设计需要考虑多个方面的因素。
首先是喷雾液体或颗粒的性质和需求，包括粘度、密度、颜色、药剂效果等。
其次是喷雾机的工作环境和条件，包括温度、压力、湿度等。
再次是喷嘴和雾化器的选择，需要考虑到液滴或颗粒的粒径范围、雾化效果、耐腐蚀性等。
还需要考虑到液体供给系统的稳定性和喷嘴系统的均匀性，以及控制系统的精确性和可靠性。
喷雾机的喷雾系统设计需要考虑多个因素，包括工作原理、系统组成、喷雾参数和设计要点等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小型电动移动式喷雾机设计摘要：用于植保的中小型喷雾机，其发展趋势是由电动型取代机动型，由可移动式取代便携式，由机载喷杆取代手持喷杆。
目前，机动型喷雾机得到广泛应用，但其发动机的噪音和振动给操作者带来危害，同时要消耗价格昂贵的燃料，发展趋势不容乐观。
电动型喷雾机不仅省力、经济，而且更符合环保要求，因此其取代机动型喷雾机也是必然趋势。
该移动式电动喷雾机采用蓄电池作为动力源，叶片泵为液泵，并配有两个弧形喷杆。
充电一次可连续喷雾作业5小时，喷雾效率可达到3～4亩/小时,完全满足农艺和植保防治要求。
关键词：电动；喷雾；移动；喷雾机Design of an Small Size Electromotion Movable Sprayer Abstract：For plant protection, the atomizer's development trend is that electromotion movable sprayer will be replaced by the motor type. But the engine of the motor type atomizer makes noise and vibration,which bring harm to its operatoer. At the same time, the motor type atomizer consumes expensive fuel. Electric type atomizer is not only saving labour and lightweght, but also more according with environmental protection requirement. As a result, the electric type atomizer, inevitabally, replace the motor type atomizer. Charging the storage battery one time could completely satisfied a continuous spray assignments of 5h. It is enough to satisfy the needs for plant prevention and cure.Key words:electromotion; mist spray ; movable; sprayer目录摘要 (1)关键词 (1)1 前言 (1)1.1 研究意义 (1)1.2 国内外研究状况 (2)1.2.1 产品结构单一 (3)1.2.2 高新技术应用少 (3)1.2.3 行业技术标准不健全 (3)1.2.4 施药技术落后 (4)1.2.5 缺乏完整和系统的机械施药技术规范 (4)1.3 设计要求及目标 (4)1.3.1 设计要求 (5)1.3.1 设计目标 (5)2 总体设计 (5)2.1 整机结构 (5)2.2 工作原理 (5)2.3 技术设计 (6)2.3.1 机械安全性设计 (7)2.3.2 液泵的选型 (8)2.4 电气安全性设计 (8)2.4.1 电气装置 (9)2.4.2 蓄电池 (9)2.5 整机和主要部件的设计 (9)2.5.1 总质量 (9)2.5.2 喷雾性能 (9)2.5.3 连续工作时间 (10)2.5.4 耳旁噪声 (10)2.5.5 过滤装装置 (10)2.5.6 药液箱 (11)2.5.7 喷头喷雾量 (11)2.5.8 装配质量 (12)2.5.9 链轮传动部分计算 (12)2.5.10 轴的计算 (13)2.5.11 可靠性 (14)3 注意事项 (13)4 结论 (14)参考文献 (16)致谢 (17)1 前言随着农业高速发展，高效农药的应用以及人们对生存环境要求的提高，农药使用技术与施药器械面临着新的挑战。
目前，我国农药生产技术已处于世界先进水平，但施药机具和技术的水平却严重滞后。
现代农用机械朝着让人们省时、省工的方向发展，把大量的劳动力从繁重的劳动中解放出来，有机会从事二、三产业。
目前常用的喷雾机多为手动或者由内燃机驱动，前者劳动强度大、生产率低；后者因为发动机的噪音和振动给操作者带来危害，同时要消耗价格昂贵的燃料。
移动式电动喷雾机，由贮液桶、滤网、联接头、抽吸器（小型叶片泵）、连接管、喷杆、喷头依次联接连通构成，抽吸式的一个小型叶片泵，其电路经电机及开关与电池电联接，电池盒装于贮液桶下方。
移动式电动喷雾机的优点是由于取消了抽吸式吸筒，从而有效地消除了农药外滤伤害操作者的弊病，并且省力，且电动泵压力比人手动吸筒压力大，增大了喷洒距离和范围。
在增加少量成本的情况下，不仅大大提高了工作效率，而且减轻了作业者作业过程中的负担，还给作业者的安全提供了有力的保障，大可谓一举多得，由此可以看出，移动式电动喷雾机发展潜力巨大，有成为主流植保设备的趋势。
1.1 研究意义我们国家属于一个农业大国，全国农药喷雾机市场旺盛，根据全国30个省级植保站统计预测分析，2007年全国农药需求总量为27.72吨，2008年全国需求量为769.59万吨，同比上涨160%。
除草剂需求上涨比上年增长5.11%，而目前人们对绿色有机食品和环境保护意识的上涨，预计明年农药械包括电动喷雾机具有良好的市场前景。
目前农村使用最多的手动喷雾机和机动喷雾机，虽品牌繁多，但都属于五六十年代定型的“工农--16”和“WFB--18”。
无论结构形式还有技术性能都很落后。
在施药时“冒泡滴漏”导致中毒现象严重；二是产品质量差，面对市场经济秩序的建立和发展，企业必然面临着更加激烈的市场竞争。
不少企业，尤小型个体企业和家庭作坊式企业为了占据市场，拼命在降低成本上打主意，偷工减料，以次充好，导致产品质量连年下降，导致手动喷雾机使用时药液滴漏，零件易损坏，机具使用寿命短；三是喷洒部件单一，大部分手动喷雾机仅配备一种径向进液式圆锥喷雾头，且喷头质量差，压力不均匀，雾化不好，药效低，对土地的污染严重，功率低下。
而移动式电动喷雾机与手动喷雾机相比具有很多优点；电喷属于微水喷雾，压力大而匀，喷雾性能稳定可靠，药液利用率高，节省劳动力，且为机载喷杆，有效避免施药时“冒泡滴漏”导致中毒的现象，保护了劳动者的安全。
虽说目前电动喷雾机价格偏高，市场竞争力一般，但随着经济发展和农民收入提高以及植保服务日益社会化，以及国家对它的支持，移动式电动喷雾机将具有更大的发展空间。
1.2 国内外研究状况新中国成立后，我国农业机械行业得到了快速发展，我国喷雾机械和施药技术的开发可追朔到20世纪30年代，为防治农作物病虫害，实现粮棉、油料、水果等作物的高产稳产做出了积极贡献。
但是从总体上来说，我国植保机械性能和施药技术水平落后，无法满足当今农业生产和环境保护要求，具体表现在以下几方面。
1.2.1 产品结构单一，专业化、系列化程度低欧美发达国家的植保机械发展自20世纪40年代起，就已逐步实现专业化、系列化，大田作业有农作物专用喷雾机，苹果、梨、葡萄等果园有专用喷雾机⋯。
与此形成鲜明对比的是目前国内植保机械种类较少，产品单一，基本上以手动和小型机具为主。
据农业部门统计，我国现有手动植保机械的社会保有量约为6000万台；背负式和担架式机动喷雾喷粉机及电动雾喷雾机的社会保有量为300多万台；大型植保机械保有量4万台多。
另一方面，专用植保机械还没有发展起来，大多利用同一种机具进行多种不同的施药作业，尤其是这些器械所使用的喷头只有少量几种，无法满足农作物病虫害防治对施药器械多样化的需求。
1.2.2 高新技术应用少现代微电子技术、仪器与控制技术、信息技术等许多高新技术现已在发达国家植保机械产品中广泛地应用心，并朝着智能化、光机电一体化方向快速发展，以实现病虫害防治作业的高效率、高质量、低成本和操作者的舒适性和安全性。
然而，目前我国植保机械产品结构简单、技术陈旧、科技含量低；发达国家植保机械研制开发中广泛采用的低容量宽喷幅喷洒、全密封自动混药、宽喷幅风送防飘移、机器视觉技术、静电喷雾技术、自动对靶喷雾技术、GPS和GIS技术等高新技术在国内植保机械中很少得到应用，由此导致了国内植保机械主导产品的技术水平只有达国家20世纪六七十年代的水平，也仅有少数产品达到国际20世纪80年代末90年代初水平。
1.2.3 行业技术标准不健全产品质量和使用监控体系不完善发达国家在20世纪就制订了一系列植保机械行业技术标准和产品质量监控体系，其主要内容涉及植保机械企业、销售及售后产品安全质量问题的处理方式，以及政府对相关法律法规的实施进行监控的规定等。
与此同时，相关法律还规定植保机械还必须进行定期检验，只有年检合格后方可进行喷雾作业。
进入20世纪70年代后，则将植保机械列入特种农业机械行列，有专门的管理机构和部门。
然而，国内植保机械的一些关键技术质量指标与国外现有的通行标准相差甚远，不适应当前植保机械发展要求，不能与国际标准接轨；另一方面，国内对植保机械产品监控力度不够，缺乏严格市场管理，致使许多假冒伪劣产品充斥市场，不仅严重干扰了我国植保机械的正常市场秩序，而且还损害了广大农民切身利益和人身安全。
1.2.4 施药技术落后，农药和施药器械的研究缺乏有机结合农药的科学使用涉及农药制剂、喷洒机具、施药方法、生物行为、毒理学、气象学以及环境科学等许多方面的高度综合性的应用工艺学。
防治水平的提高依赖于施药机具和技术的发展，机械施药技术的先进与否对农药在农作物的沉积率，农药施用量和利用率，消除对操作人员的危害以及对环境污染有着重要影响。
至今我国许多地方仍沿用20世纪50年代的大容量淋雨式喷雾法，由于施药技术落后，致使大量喷洒农药不到位或不均匀，药剂不能充分地发挥作用，并造成了大量农药的浪费和环境水土资源污染。
另一方面，长期以来国内从事农药药剂和施药器械的研究人员缺乏联系和合作，二者之间缺乏有机结合，这也是导致我国施药技术落后的重要原因之一。
1.2.5 缺乏完整和系统的机械施药技术规范当今许多发达国家对于农药的使用以及废弃的农药和使用过的农药容器的安全处理都有详细且明确规定。
目前，国内机械施药还没有形成一套完整的技术规范，农民得不到相应规范的施药方法的指导，一般根据农药使用手册中规定农田面积确定药液的数量或根据经验进行喷施，这与现代施药技术所要求的根据农作物不同的发育阶段和病虫害种群密度，来选择施药机械种类、农药剂型和喷雾方法相去甚远。
由此带来了农药利用率低，防治工效低，病虫害防治效果差、作物药害、操作者中毒和污染环境等一系列问题。
据统计，目前我国平均每公顷的用药量是以色列、日本的1／8—1／4，美国和德国的1／2，但农产品残留却是他们的数倍，甚至数十倍，同时农药有效利用率最高不足30％，流失量却高达60％～70％。
