酮肟型交联剂

甲基三氯硅烷的综合利用

摘要：甲基三氯硅烷应用广泛，市场潜力大，若能进一步提高产品质量、降低成本并开辟新的应用领域，其综合利用大有可为。

关键词：甲基三氯硅烷；硅烷交联剂；甲基硅树脂；防水剂

甲基三氯硅烷是一种有机化合物，化学式为CH3Cl3Si，其外观与性状是无色液体，具有刺鼻恶臭，易潮解。可用于制备硅烷交联剂、甲基硅树脂、甲基苯基硅树脂、防水剂等。

一、用于制备硅烷交联剂

1、用于制备甲基三烷氧基硅烷。甲基三氯硅烷与甲醇或乙醇反应生成甲基三甲氧基硅烷及甲基三乙氧基硅烷。当原料中存在微量水、金属铁或过量盐酸时，会发生副反应，导致产物收率下降；因此，反应中应及时有效排出HCl气体，甲醇或乙醇中水质量分数应严格控制在0.1%以下，使用搪瓷设备，不允许将金属铁带入原料(或设备)中。

甲基三乙氧基硅烷是生产透明甲基硅树脂和其他硅树脂或防水剂主要原料，甲基三甲氧基硅烷是单组分脱醇室温硫化有机硅密封剂的交联剂，其用量较大。

2、用于制备甲基三乙酰氧基硅烷。甲基三氯硅烷与醋酸、醋酸酐和醋酸钠反应生成甲基三乙酰氧基硅烷。从原料价格、生产工艺、副产物处理和产品质量来看，用醋酸酐更好。

甲基三乙酰氧基硅烷是单组分脱酸室温硫化有机硅密封剂的交联剂，其质量和价格直接影响脱酸有机硅密封胶性能及售价。该胶种是当前用量最大品种，产量超过4000t/a，因此对甲基三乙酰氧基硅烷的需求量大。

3、用于制备甲基三酮肟基硅烷。甲基三氯硅烷可与酮肟反应，生成相应的甲基三酮肟基硅烷。具体操作为：在装有搅拌器、冷凝器、通N2管的15L反应器中加入85kg干甲苯，在氮气流下搅拌，加入0.2505kg甲基三氯硅烷，0.444kg吡啶；在1～1.5h内向反应器中滴入0.375kg丙酮肟和0.5kg甲苯的混合液搅拌15min，放料过滤,除去吡啶盐酸盐，得8.6kg无色透明的甲基三丙酮肟基硅烷的甲苯溶液。

甲基三酮肟硅烷是单组分脱酮肟室温硫化有机硅密封胶交联剂。此外，还可与甲基三环己胺、N-甲基乙酰胺等化合物反应生成相应的硅烷交联剂。

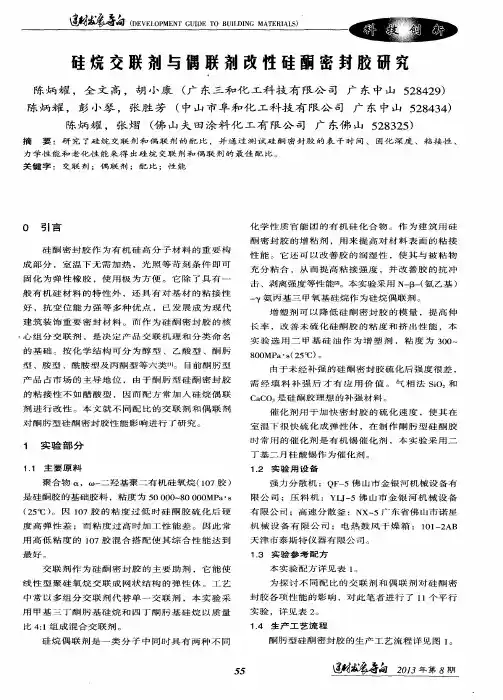

硅烷交联剂与偶联剂改性硅酮密封胶研究　陈炳耀，全文高，胡小康（广东三和化工科技有限公司广东中山５２８４２９）　陈炳耀，彭小琴，张胜芳（中山市阜和化工科技有限公司广东中山５２８４３４）　陈炳耀，张熠（佛山夫田涂料化工有限公司广东佛山５２８３２５）　摘　要：研究了硅烷交联剂和偶联剂的配比，并通过测试硅酮密封胶的表干时间、固化深度、粘接性、　力学性能和老化性能来得出硅烷交联剂和偶联剂的最佳配比。　关键字：交联剂：偶联剂；配比；性能　

０　引言　硅酮密封胶作为有机硅高分子材料的重要构　成部分，室温下无需加热，光照等苛刻条件即可　固化为弹性橡胶，使用极为方便。它除了具有一　般有机硅材料的特性外，还具有对基材的粘接性　好，抗变位能力强等多种优点，已发展成为现代　建筑装饰重要密封材料。而作为硅酮密封胶的核　・心组分交联剂，是决定产品交联机理和分类命名　的基础。按化学结构可分为醇型、乙酸型、酮肟　型、胺型、酰胺型及丙酮型等六类…。目前酮肟型　产品占市场的主导地位，由于酮肟型硅酮密封胶　的粘接性不如醋酸型，因而配方常加入硅烷偶联　剂进行改性。本文就不同配比的交联剂和偶联剂　对酮肟型硅酮密封胶性能影响进行了研究。　１　实验部分　１．１主要原料　聚合物ｄ，（１）一二羟基聚二有机硅氧烷（１０７胶）　是硅酮胶的基础胶料，粘度为５０　０００～８０　０００ＭＰａ・ｓ　（２５℃）。因１０７胶的粘度过低时硅酮胶硫化后硬　度高弹性差；而粘度过高时加工性能差。因此常　用高低粘度的ｌ０７胶混合搭配使其综合性能达到　最好。　交联剂作为硅酮密封胶的主要助剂，它能使　线性型聚硅氧烷交联成网状结构的弹性体。工艺　中常以多组分交联剂代替单一交联剂，本实验采　用甲基三丁酮肟基硅烷和四丁酮肟基硅烷以质量　比４：１组成混合交联剂。　硅烷偶联剂是一类分子中同时具有两种不同　５５　化学性质官能团的有机硅化合物。作为建筑用硅　酮密封胶的增粘剂，用来提高对材料表面的粘接　性能。它还可以改善胶的润湿性，使其与被粘物　充分粘合，从而提高粘接强度，并改善胶的抗冲　击、剥离强度等性能回。本实验采用Ｎ—Ｂ一（氨乙基）　一　氨丙基三甲氧基硅烷作为硅烷偶联剂。　增塑剂可以降低硅酮密封胶的模量，提高伸　长率，改善未硫化硅酮胶的粘度和挤出性能，本　实验选用二甲基硅油作为增塑剂，粘度为３００～　８００ＭＰａ・ｓ（２５℃）。　由于未经补强的硅酮密封胶硫化后强度很差，　需经填料补强后才有应用价值。气相法ＳｉＯ，和　ＣａＣＯ　是硅酮胶理想的补强材料。　催化剂用于加快密封胶的硫化速度，使其在　室温下很快硫化成弹性体，在制作酮肟型硅酮胶　时常用的催化剂是有机锡催化剂，本实验采用二　丁基二月桂酸锡作为催化剂。　１．２实验用设备　强力分散机：ＱＦ一５佛山市金银河机械设备有　限公司；压料机：ＹＬＴ一５佛山市金银河机械设备　有限公司；高速分散釜：ＮＸ一５广东省佛山市诺星　机械设备有限公司；电热鼓风干燥箱：１０１—２ＡＢ　天津市泰斯特仪器有限公司。　１．３实验参考配方　本实验配方详见表１。　为探讨不同配比的交联剂和偶联剂对硅酮密　封胶各项性能的影响，对此笔者进行了１　１个平行　实验，详见表２。　１．４生产工艺流程　酮肟型硅酮密封胶的生产工艺流程详见图１。　选　寺匀２０１

玻璃胶使用中常见疑难问题解答

来源:中国幕墙网收集整理 作者:* 日期:2011-5-13 页面功能 【字体：大 中 小】【打印】【关闭】【评论】

1、如何正确使用打胶枪以防停止施胶时胶浆外流?

答:通常手压打胶枪是通过对胶枪施加压力,“主动轴”向前推而使胶浆被挤出来完成施工过程，如果您是选择薄瓶系列的产品，而薄瓶在打胶过程中瓶身会因受到压力而产生一定的膨胀，如在使用过程中您只停止对胶枪的压力，此时薄瓶由原来的膨胀收缩复原，加上胶枪“主动轴”的惯性还有向前的推力，即使打胶枪停止施加压力，胶嘴的胶还会继续外流一点，这样会给施工者带来不便，更会影响施工质量。所以在使用时，因施工需要停止打胶时，应该马上用手快速按一下胶枪弹簧部位的铁片（通常我们用打胶枪那只手的大拇指轻按一下即可），这样可把“主动轴”向前的惯性减为零，因底盖停止受压，胶瓶膨胀收缩复原的压力，会使底盖向后稍退，这样就会大大减少胶浆外流的机会。

2、玻璃胶粘在手上、玻璃上应如何清洁？

答：玻璃胶固化后是粘不牢手的，双手搓几下即可；如玻璃胶粘在手上或玻璃上未固化，用干净的布条沾一些丙酮或二甲苯或120号溶剂油（以上3种溶剂可在化工店购买，一般的化工店都有丙酮卖。）或长鹿玻璃胶清洁剂（可向长鹿玻璃胶当地经销商购买）擦拭即可。（使用上述溶剂时应注意使用该溶剂的注意事项）如玻璃胶粘在玻璃上已固化，用刀片平刮即可。

3、酸性胶用在水泥上为什么很容易脱落？

答：这其实是玻璃胶应用上的一个最基本的问题。酸性胶在固化时产生醋酸，会与水泥、大理石、花岗岩等碱性材料的表面发生反应，形成一种白垩状的物质，从而引起脱落。

4、中性胶固化后表面起皱的原因是什么？

答：一般有几种原因：(一)基材的膨胀系数较大;(二)有位移或振动;(三)有些国产胶本身太稀,胶内填充料少而加多了增塑剂(白油),胶在固化过程中增塑剂(白油)有一定程度的挥发就使得胶的体积变小,因而胶会收缩起皱;(四)若施胶太薄固化后也容易收缩起皱,加厚施胶的厚度可以减少此现象的发生(建议施胶2mm以上)。

精品文档

. 密封胶之根底知识及实际问题分析解答

第一局部 根底知识

1．建筑密封胶根本概念

建筑密封胶是一种由根底胶料、填料、固化剂及其它助剂组成的膏状的建筑密封材料，打出使用后会固化变成有弹性的橡胶材料，粘接在建筑基材上，起到密封，防水防漏的作用，主要应用于建筑物接缝的填缝密封。作为建筑胶粘剂的一种，它与其它建筑胶粘剂如胶水等在形态和应用上都有显著区别，其它的建筑胶粘剂一般都是流体状的，主要用来粘接、粘贴建筑装饰材料，是没有密封作用的。

建筑密封胶根据所起的作用不同可以分为两类：一类是建筑结构密封胶，另一类是非结构性密封胶。建筑结构密封胶又简称结构胶，是用在幕墙单元件制作时对玻璃等建筑板材起结构性粘接和密封作用，这些板材是完全靠结构胶粘接在框架上的，没有其它的固定连接。因此，结构胶对强度、粘接力都有严格的要求。非结构性密封胶也就是结构胶以外的其它建筑密封胶，这类胶的作用是接缝密封，不起结构粘接作用，因此对强度没有很严格的要求，只要能较好地粘附在基材上起到密封作用就可以了。由于要考虑到基材热胀冷缩对接缝伸缩的影响，密封胶必须有较好的弹性和位移能力。

2．建筑密封胶的分类

建筑密封胶可以按不同的方法进行分类，比方上面讲到的结构密封胶和非结构性密封胶，这就是一种分类方法，这是按照强度要求结合应用场合进行的分类。

更通常用的分类方法是按化学成分进行分类。按照密封胶用的根底胶料的化学成分，可以将密封胶分为聚硫、聚氨酯、有机硅、氯丁橡胶、丁基橡胶、丙烯酸胶等。目前市场上用量较大的是有机硅、聚氨酯、聚硫三类。

建筑密封胶按包装方法分类分为单组份和双组份包装，单组份包装是将组成密封胶的全部原材料混合在一起，密封包装在塑料瓶或软包装铝膜内，使用时用胶枪将产品从包装中打出来就可以了。双组份包装是有A、B两个组份组成的，一般情况下，A组份是根底胶料，B组份是固化剂。填料和其它助剂根据需要参加在A组份和B组份中，使用时要用特意的机械设备〔双组份打胶机〕将A、B组份按规定的比例混合均匀，A、B组份发生化学反响固化，单独的A组份或单独的B组份都是不能使用的。
