0引言JC90DB绞车是我公司自行研制的新产品，该绞车为单滚筒轴结构，滚筒为整体开槽式，为确保滚筒使用的可靠性，对其进行设计与分析。
1设计参数滚筒最大快绳拉力640kN滚筒钢丝绳直径ϕ45mm2设计原则根据API7K的要求，绞车的主载荷路径零部件应仅限于主滚筒刹车工作时承受快绳载荷的零部件。
3滚筒的参数确定3.1滚筒的结构类型选择滚筒结构采用三部分焊接结构，即滚筒体、左轮毂、右轮毂，右轮毂外侧铸有钢丝绳固定装置，并在其对侧轮毂焊接有平衡块，轮毂与滚筒轴的联结采用键装静配合。
滚筒体和轮毂的材料分别为35CrMo、ZG35CrMo，按照先进的焊接工艺，这两种材质焊接在一起时，母材与选定焊条的熔合性强，根据力学性能实验显示，焊缝的抗拉、弯曲等强度高，其焊接成品率可达100%。
3.2滚筒直径D1与滚筒长度L的计算D1主要是根据钢丝绳的结构和直径的大小来决定，总的原则是在不使钢丝绳过分弯曲的前提下，将D1设计的偏小一点，这对减轻绞车的重量，减小绞车的启动载荷都有好处。
对于钻井绞车D1=（20~30）d d———钢丝绳直径，mm则D1=（20~30）×45=（900~1350）mm按照上述原则及经验，取D1=1060mm。
对于绞车长度的设计，一般满足API要求缠绳不超过4层的前提下，越小越好。
根据美国绞车设计经验：L=（1.26~2）D1，mm=（1135~2120）mm通过比较分析及经验，L取1830mm，确定L后，再计算快绳的倾斜角，验算L设计的合理性。
L=2Htanλ（1）式（1）中：H———滚筒轴中心到天车快绳轮中心的距离；λ———快绳的倾斜角，λ=1.25°~1.5°通过计算，λ=1.92°，因为此滚筒为开槽滚筒，允许λ⩽2°。
所以滚筒长度符合要求。
4滚筒强度校核由于滚筒上的里巴斯绳槽为双折线绳槽，钢丝绳对滚筒体的挤压力作用在绳槽上，考虑到绳槽是均布的，且绳槽间间隙较小，在滚筒建模时，精确建立里巴斯绳槽是非常麻烦且没有必要的，因此有必要对滚筒进行模型简化。
四辊轧机工作原理
四辊轧机是一种常用的金属加工设备，它主要用于对金属材料进行轧制加工，以改变其形状和减小截面尺寸。
下面将详细介绍四辊轧机的工作原理。
四辊轧机由两个上辊和两个下辊组成，上、下辊分别配有驱动设备和支撑辊座，上、下辊之间的间隙可以调整。
在工作过程中，金属材料被放置在上、下辊之间，然后通过牵引机构或手动调整辊间距，进入到轧机的工作区域。
四辊轧机的工作原理主要分为负荷进给和轧制两个阶段。
在负荷进给阶段，上、下辊的间隙较大，金属材料可以顺利进入，并受到辊的支撑力和牵引力的作用。
然后，在辊的旋转作用下，金属材料逐渐被引导向工作区域的中央。
在轧制阶段，辊间距逐渐减小，金属材料受到辊的挤压和牵引作用，发生塑性变形。
上、下辊的旋转方向相反，通过反向旋转的辊对材料进行双辊轧制，使材料变得更加均匀，同时还可以改变材料的形状和尺寸。
在轧制过程中，通过调整辊间距、辊的速度和辊的角度等参数，可以控制轧机的工作效果。
在四辊轧机中，上辊和下辊通常是由硬质材料制成，例如铸铁、合金钢等。
这是因为这些材料具有较好的硬度和耐磨性，能够承受较大的压力和摩擦。
另外，辊的表面通常还会进行特殊的加工，例如镀硬铬或陶瓷涂层，以减小辊与材料之间的摩擦阻力和磨损。
总结起来，四辊轧机的工作原理可简单描述为：在负荷进给阶段，金属材料进入轧机并受到辊的支撑和牵引力作用；在轧制阶段，辊的旋转使
材料发生塑性变形，通过反向旋转的辊进行轧制，改变材料的形状和尺寸。
通过调整辊间距等参数，可以控制轧机的工作效果。
四辊轧机的工作原理
既简单又复杂，对金属材料的加工具有重要的意义。
四辊离心机工作原理说起来这四辊离心机啊，可真是个好东西，你要是见过它工作，那就跟看了一场大戏似的，热闹得很。
那天我正好在车间里转悠，看着一台四辊离心机在那儿呼呼地转着，心想，这玩意儿到底是怎么个工作原理呢？于是我就凑过去，打算瞧个究竟。
要说这四辊离心机啊，其实也不复杂，说白了就是利用物料在离心力作用下不同密度的特性进行分离的装置。
你瞧那离心筒，稳稳当当地固定在那儿，进料管里头装着螺旋叶片，物料就这么“嗖”地一下进去了。
然后啊，在螺旋叶片的带动下，物料开始受到离心力的作用，就像是被谁轻轻一推，就这么被分离成了不同密度的组分。
我仔细看了看，嘿，还真是这么回事！那较重的组分，就像是被地心引力拉住了似的，一个劲儿地往离心筒壁上贴，最后从排渣口排了出去；而那些较轻的组分呢，则像是得了自由似的，一股脑儿地往离心筒中心聚，最后从出料口溜了出来。
这分离作业，简直就是水到渠成，一点不含糊。
在操作这台离心机的时候啊，我还发现，这离心转速和进料量的选择，那可真是至关重要。
你要是选得不对，嘿，那分离效果可就大打折扣了。
所以啊，在操作离心机的时候，你得根据不同的物料和分离要求，精挑细选地挑个合适的转速和进料量。
可别小看这一步，这可是关系到整个分离作业成败的关键呢！还有啊，在操作离心机之前，你可得好好检查检查，确认它处于正常工作状态。
要不然啊，万一它出了啥岔子，那你可就哭都来不及了。
我那天就亲眼见过一次，有个人在操作离心机之前没检查好，结果机器一启动，就发出了“嗡嗡”的异响，吓得他赶紧停了机。
后来一查，才知道是轴承出了问题。
所以啊，这准备工作，你可得做足了。
说到这啊，我还得提一句，这四辊离心机啊，在科学实验和工业生产中那可是有着广泛的应用呢。
比如说在生物学里头，它就能用来分离细胞、细胞器和生化分子；在化学分析中呢，它又能用来去除混合物中的杂质。
你说这离心机厉害不厉害？不过啊，话说回来，这四辊离心机虽然好用，但也得好好保养才行。
基于Workbench的滚筒洗衣机内筒静力分析作者：翁双张俊来源：《科学与财富》2016年第08期摘要：本文运用NX8.5建模软件和有限元分析软件ANSYS WorkBench建立某型号滚筒洗衣机滚筒组件实体模型并导入有限元分析软件，对洗衣机滚筒在静载工况下的受力进行结构力学分析，并得出滚筒变形情况，最后通过分析结果提出了对滚筒组件的改进建议。
关键词：滚筒洗衣机；滚筒；ANSYS WorkBench当前，滚筒洗衣机已经越来越普及，其耐用性则显得尤为重要。
洗衣机滚筒组件是洗衣机的关键受力承载部件。
滚筒在工作过程中有较大变形，则会减短使用寿命，加速其本身以及相关零部件的损坏。
因此，分析滚筒变形情况，减小滚筒总体变形在总体设计中显得尤为重要。
运用NX8.5建模软件和ANSYS WorkBench对某型号滚筒洗衣机的滚筒组件进行实体建模并导入有限元分析软件进行结构静力分析，得出滚筒变形情况，通过软件分析结果得出危险部位，为滚筒结构改进提供数据参考。
1 滚筒组件建模滚筒洗衣机滚筒组件为悬臂结构。
通过测绘我们得到滚筒相关几何尺寸，通过NX8.5软件对组件进行三维建模。
为了保证有限元分析过程中网格划分的质量，需要对三维模型进行简化处理，去除螺栓孔等细小附件；去除部分圆角等。
最终简化的洗衣机滚筒模型如图1所示。
图1 洗衣机滚筒简化模型2 滚筒组件有限元模型将由NX8.5建立的三维模型导出Parasolid模型，格式为*.x_t文件，导入到ANSYS WorkBench中。
2.1 划分网格和定义材料属性滚筒结构有特定的力学特性，轴和支架采用Solid45单元来划分网格，其为8节点六面体类型，该单位有x、y、z三个方向自由度，单元具有蠕变、塑性、大应变、膨胀、应力强化等能力，计算精度较高，便于施加载荷。
滚筒本体采用Shell63单元，其中Shell63单元具有薄膜和弯曲能力，可以承受法向荷载和平面内荷载，单元每个节点具有6个自由度，即沿节点坐标系x、y、z方向的平移自由度和沿节点坐标系x、y、z轴的转动自由度，包括了应力强化和大变形能力。

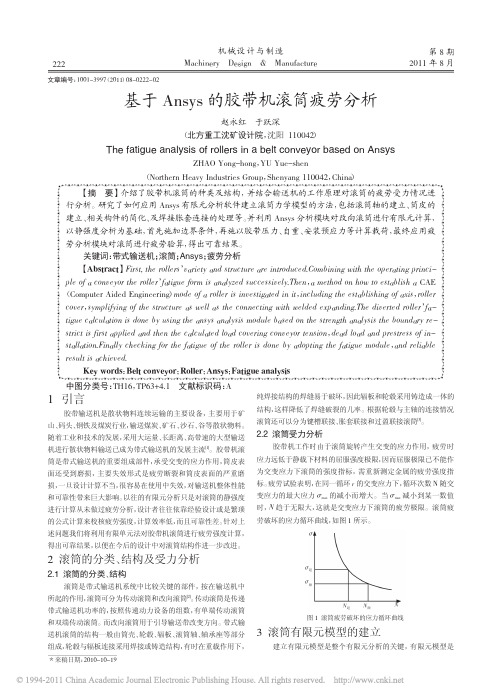

基于Ansys 的胶带机滚筒疲劳分析赵永红于跃深（北方重工沈矿设计院，沈阳110042）The fatigue analysis of rollers in a belt conveyor based on AnsysZHAO Yong-hong ，YU Yue-shen（Northern Heavy Industries Group ，Shenyang 110042，China ）文章编号：１００１-3997（２０11）08-0222-02【摘要】介绍了胶带机滚筒的种类及结构，并结合输送机的工作原理对滚筒的疲劳受力情况进行分析。
