电力系统的输电阻塞管理模型与优化设计

• 101•本文提出新的阻塞费用计算方法来解决目前电力市场出现的输电阻塞现象，利用实验数据建立各路线上有功潮流的多元线性回归模型，各机组出力分配模型和出力方案调整模型。

各模型均具有较强的通用性，能针对不同的实验数据、预测负荷需求，给出各机组出力分配预案的算法和出现输电阻塞后重新调整预案的模型。

当下，电力市场化将进入新一轮的发展，用电紧张缓解的市场形势也使有关产业及研究部门面临着新的挑战。

电力从生产到使用需要经过发电、输电、配电和用电共计四个步骤，并且这四个步骤是瞬间完成的。

电网公司在规划设计、施工安装时，必须遵守“安全第一”的原则。

考虑到线路走廊、电源点的分布、经济条件和社会基础的约束，电网要制订合理的规划，即实现购电费用最小的经济目标。

通常来说，输电阻塞是指制定的各机组出力分配方案使某条线路上有功潮流的绝对值超出其限值。

当出现这种现象时，电网亟需研究出既安全又经济的出力方案调整模型。

1 电网阻塞费用计算当出现输电阻塞，需要改变原有的各机组出力分配预案，一部分通过竞价获得发电权的发电容量（称序内容量）不能出力；而另一部分在竞价中未获得发电权的发电容量（称序外容量）要在低于对应报价的清算价上出力。

因此，发电商和网方将产生经济利益冲突，由此产生的费用称为阻塞费用。

网方应在电网安全运行的前提下同时尽可能减少阻塞费用。

阻塞费用包括两部分：(1)对不能出力或者少出力的序内容量的补偿；(2)对在低于对应报价的清算价上出力的序外容量的补偿，分别称之为欠发电补偿和过发电补偿。

1.1 序内容量不能出力的补偿设机组属于欠发电补偿情况，则其未出力的序内容量为 x i －x i ' ( x i ' ≤ x i )。

相对于方案调整前，机组少赚的钱为(x i －x i ' )×c 。

那么这些序内容量不能出力或者少出力导致发电商应得的利益损失的，为了公平合理，按照原价补偿，即欠发电补偿为：(1)其中x i 为第i 台发电机组的出力，x i '为第i 台发电机组在方案调整后的出力，c 为预案清算价。

电力市场的输电阻塞管理数学建模电力市场输电阻塞管理数学建模随着电力市场的发展和扩张，电力输电阻塞问题逐渐凸显出来。

输电阻塞是指电力系统中由于电网容量不足或者输电线路过载等原因导致的输电能力不足，无法满足电力需求的现象。

为了有效管理输电阻塞，避免电力市场的混乱和电力供需失衡，需要进行数学建模来优化输电系统。

输电阻塞管理的数学模型主要包括输电网络模型、输电能力模型和输电阻塞约束模型。

首先是输电网络模型。

电力系统可以看作是一个复杂的网络结构，输电线路和变电站等组成了这个网络。

输电网络模型将电力系统抽象为一个图，其中节点表示变电站，边表示输电线路。

每条边上有一个输电能力的限制，表示该线路所能承载的最大电流。

通过建立输电网络模型，可以清晰地描述电力系统的拓扑结构和电力流动情况。

接下来是输电能力模型。

输电线路的输电能力受到多种因素的影响，包括线路材料、长度、温度等。

输电能力模型通过考虑这些因素，计算出每条输电线路的实际输电能力。

这个模型可以帮助管理者了解每条线路的实际输电能力，为后续的优化决策提供依据。

最后是输电阻塞约束模型。

输电阻塞约束模型是整个数学建模的核心。

它将输电阻塞问题转化为一个优化问题，通过调整输电网络中各个节点的电压和相应的功率分配，使得电力系统达到最优状态，同时满足输电能力的限制条件。

这个模型可以通过数学优化方法求解，得到最佳的输电方案。

在实际应用中，输电阻塞管理数学建模可以应用于电力市场的日常运行和应急管理中。

通过建立准确的数学模型，可以对电力系统进行实时监测和调度，及时发现潜在的输电阻塞问题，并采取相应的措施进行调整和优化。

同时，在突发情况下，可以利用数学建模预测和分析输电阻塞的发生可能性，提前做好应急准备工作，保障电力市场的平稳运行。

电力市场输电阻塞管理数学建模是一项重要的工作，它可以帮助管理者更好地了解电力系统的输电能力和运行状态，预测和避免输电阻塞问题的发生，保障电力市场的稳定供应。

电力市场输电阻塞管理模型杨双红刘刚...本文对公平开放市场条件下，独市电网的输电阻塞管理问题做了模型研究。

首先，在局部线性化假设下，利用多元线性回归求取线路潮流分布与机组出力分配之间的近似公式。

本文对带有常数项和没有常数项的两种线性回归模型分别做了回归分析和细致的假设检验。

并山电力系统分析的背景知识，阐明了电网潮流分布与机组出力只有统计规律性，带有常数项的回归模型更合理。

根据阻塞调整产生的影响。

本文设计了“按损失成比例补偿”和“按市场规则确定费用”两种阻塞费用计算规则，并做了详细地比较讨论。

根据电力市场交易规则，兼顾计算的时间效率，本文利用递归策略给出了简单易行的出力分配预案计算方法及其流程图，在机组数不多时简单的手工计算很容易求得分配顶案。

对阻塞调整问题，本文按电网“安全第，兼顾经济”的原则，提出分阶段(共分四个阶段：阻塞检查、调整预案、裕度输电、拉闸限电)按步骤规划的计算流程，并对各个规划阶段分别建立了数学模型：阻塞检查为判断一组不等式；调整预案是求解以阻塞费用最小为目标的规划问题；裕度输电规划先以裕度占用率最小为目标，再在裕度占用率不增的条件下以阻塞费用最小为目标做规划；拉闸限电规划则是在保证电网最低安全水平的条件下，以总出力最大为目标做规划。

化简后，各阶段的规划模型，除调整预案模型是线性约束条件下阶梯函数族的最大最小规划外，其余阶段规划模型均为线性规划。

出于计算效率的考虑，结合题目特点，本文发现以Huffman树作为决策树时，阻塞管理问题的规划流程具有最高计算效率，此时通过对几条简单的规则的判定即可确定应该进行哪个阶段的规划，从而不必一步步按部就班地进行。

本文还对Huffmnan决策树流程的一些技术细节及改进节点定义的最优流程做了讨论。

另外，本文从广义函数角度对阶梯函数的数学分析性能及优化解法做了讨论，并给出了求解以阶梯函数为目标的优化问题的求解建议及两种简单易行的启发式算法，并在附录中，给出了些典型算法的流程图。

电力市场的输电阻塞管理随着经济的发展和人民生活水平的提高，电力需求量大幅增长。

然而，传输电线路的瓶颈限制了电力的供应量。

输电阻塞已经成为电力系统的瓶颈，导致了能源供应的不平衡，甚至有时会发生停电。

因此，如何进行输电阻塞管理已成为电力系统运行的重点。

输电阻塞的概念输电阻塞是指电力系统中，当输电线路、变压器等电力设施的容量被电力需求超过时，会导致压力增加、电压下降，甚至不能满足用户的用电需求。

输电阻塞的原因可以是设备容量低于需求，也可以是设备过载。

同时，还有其他因素影响输电阻塞，如输电线路长度长、线路电阻大等。

输电阻塞不仅会影响到正常的电力供应，还会导致系统的稳定性下降，进而影响到用电安全。

输电阻塞的危害输电阻塞会带来多方面的负面影响。

其中最直接的一点就是，会导致电力短缺。

由于无法满足用户的用电需求，停电就会成为常态。

这不仅会给用户的生活造成极大不便，还会影响到企业生产的正常运转。

同时由于无法稳定供电，设备损坏的风险也会增加。

输电阻塞还会对电力系统的运行造成严重影响，可能会引发系统的故障，甚至导致整个系统的崩溃。

这是由于输电阻塞会使电力系统内发生电压暴涨或暴降，进而导致电力设备损坏，系统出现故障，甚至出现系统崩溃的情况。

输电阻塞管理的措施为了解决输电阻塞问题，电力系统需要采用一系列管理措施，以保证系统的稳定运行。

电网方面的措施在电网方面，需要对电力系统的运行参数进行调节，并优化电力系统的结构，在提高输电能力的同时，也要充分考虑电力质量等因素，以保证系统的稳定性。

电网运营方需要在设备能力的基础上进行负荷预测，并根据预测结果优化设备配置，减少部分区域的负荷压力，从而缓解管道压力。

此外，还需要通过智能化的远程监控系统，实时监测设备运行状况，及时调整设备参数，确保设备运行在正常范围内。

技术方面的措施在技术方面，可以采用一系列技术措施来缓解输电阻塞。

其中，最重要的是提高设备的容量，增加输电线路的数量，以达到提高输电能力的目的。

电力市场的输电阻塞管理模型嘿，朋友！你知道电力市场吗？就像一个巨大的舞台，各种角色在上面忙忙碌碌。

而其中的输电阻塞管理模型，那可是相当重要的一部分！想象一下，电力就像奔腾的江河，输电线路就是河道。

要是河道狭窄或者堵塞了，那水流可不就不顺畅啦？同样的道理，输电阻塞就像是电力传输道路上的“肠梗阻”，会让电力的流动变得磕磕绊绊。

那这输电阻塞管理模型到底是啥呢？简单说，它就是专门解决这些“肠梗阻”问题的一套办法。

它要考虑好多好多的因素呢！比如说，不同地区的电力需求，就像不同人对食物的胃口大小不一样。

有的地方用电量大，就像胃口大的壮汉；有的地方用电量小，就像胃口小的小孩。

这得安排得妥妥当当，不然壮汉吃不饱，小孩又撑着了，可不行！还有啊，电力的供应能力也得算进去。

发电站就像厨房，有的厨房做饭快，有的做饭慢。

要是安排不好，做饭快的闲着，做饭慢的累得够呛，最后还是满足不了大家的需求。

这模型还得考虑输电线路的容量。

线路能承受的电力就像桥能承受的车辆重量，超过了可就危险啦！所以得精准计算，不能让线路“超载”。

那怎么解决输电阻塞呢？这可不容易！有时候得调整发电计划，就像重新安排厨房做菜的任务。

有时候得优化输电网络，好比拓宽河道，让水流更顺畅。

比如说，某个地区突然用电量暴增，就像一群人突然都喊着要吃大餐。

这时候，模型就得赶紧想办法，要么让附近的发电站加大马力，要么从其他地方调配电力过来。

这可不像说起来这么简单，得快速准确地做出决策，不然大家就要在黑暗中摸黑啦！再比如说，有几条输电线路老化了，容量变小了。

这时候就得赶紧维修或者更换，就像给破旧的桥加固或者重新建一座新桥。

总之，电力市场的输电阻塞管理模型就像是一位超级管家，要把电力的生产、传输和分配都安排得明明白白，让电力能够顺畅地到达每一个需要的地方。

没有它，咱们的电灯可能会忽明忽暗，电器可能会突然罢工，那可就乱套啦！所以说，这个模型重要得很呐！。

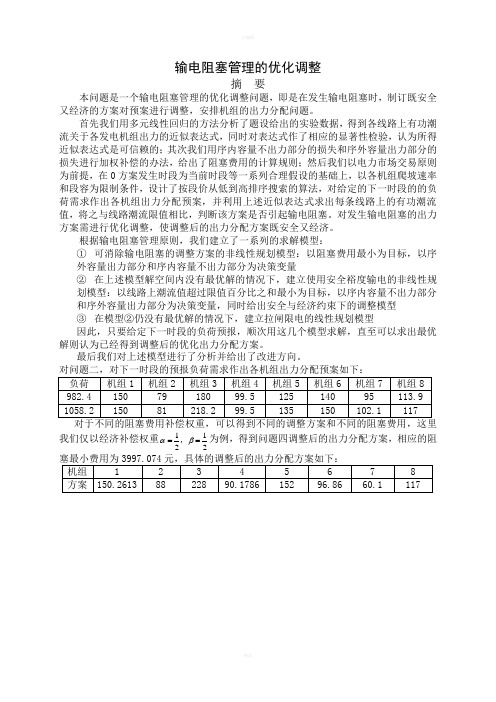

输电阻塞管理的优化调整摘 要本问题是一个输电阻塞管理的优化调整问题，即是在发生输电阻塞时，制订既安全又经济的方案对预案进行调整，安排机组的出力分配问题。

首先我们用多元线性回归的方法分析了题设给出的实验数据，得到各线路上有功潮流关于各发电机组出力的近似表达式，同时对表达式作了相应的显著性检验，认为所得近似表达式是可信赖的；其次我们用序内容量不出力部分的损失和序外容量出力部分的损失进行加权补偿的办法，给出了阻塞费用的计算规则；然后我们以电力市场交易原则为前提，在0方案发生时段为当前时段等一系列合理假设的基础上，以各机组爬坡速率和段容为限制条件，设计了按段价从低到高排序搜索的算法，对给定的下一时段的的负荷需求作出各机组出力分配预案，并利用上述近似表达式求出每条线路上的有功潮流值，将之与线路潮流限值相比，判断该方案是否引起输电阻塞。

对发生输电阻塞的出力方案需进行优化调整，使调整后的出力分配方案既安全又经济。

根据输电阻塞管理原则，我们建立了一系列的求解模型：① 可消除输电阻塞的调整方案的非线性规划模型：以阻塞费用最小为目标，以序 外容量出力部分和序内容量不出力部分为决策变量② 在上述模型解空间内没有最优解的情况下，建立使用安全裕度输电的非线性规划模型：以线路上潮流值超过限值百分比之和最小为目标，以序内容量不出力部分和序外容量出力部分为决策变量，同时给出安全与经济约束下的调整模型③ 在模型②仍没有最优解的情况下，建立拉闸限电的线性规划模型因此，只要给定下一时段的负荷预报，顺次用这几个模型求解，直至可以求出最优解则认为已经得到调整后的优化出力分配方案。

最后我们对上述模型进行了分析并给出了改进方向。

我们仅以经济补偿权重1122αβ==，为例，得到问题四调整后的出力分配方案，相应的阻问题重述我国电力市场初期是发电侧电力市场，采取交易与调度一体化的模式。

电网公司在组织交易、调度和配送时，必须遵循电网“安全第一”的原则，同时制订一个电力市场交易规则，按照购电费用最小的经济目标来运作。

电力系统运行管理中的优化模型与算法探究近年来，随着电力系统的规模不断扩大和能源需求的增长，电力系统运行管理的优化变得越来越重要。

优化模型与算法在电力系统运行管理中发挥着关键作用，能够提高系统的稳定性、安全性和经济性。

本文将探究电力系统运行管理中的优化模型与算法，并介绍其应用和未来发展趋势。

一、优化模型在电力系统运行管理中的应用1. 负荷预测与优化调度负荷预测是电力系统运行管理的重要环节，通过预测负荷变化的趋势和规律，可以合理安排发电机组的运行计划和输电线路的负荷分配，从而提高电力系统的运行效率和供电质量。

优化模型可以基于历史负荷数据、天气数据等因素，建立负荷预测模型，并通过算法求解最优的发电机组出力和负荷分配方案，以实现供需平衡和经济运行。

2. 电力市场机制设计与优化电力市场是电力系统运行管理的核心环节，涉及电力资源配置、电价设定、发电机组出清等关键问题。

优化模型可以协助市场运营者设计电力市场机制，如发电机组出清模型、双边竞价模型等，通过考虑供需平衡、成本效益等因素，实现电力系统市场的优化配置和交易决策，提高市场效率和供电安全。

3. 输电网规划与电网运行控制输电网规划是电力系统运行管理的重要组成部分，涉及电网布局、线路规划、变电站选址等问题。

优化模型可以考虑输电线路的投资、运行成本、可靠性等因素，建立输电网规划模型，并通过算法求解最优的线路布局和变电站选址方案，以优化输电网的供电能力和运行成本。

二、优化算法在电力系统运行管理中的应用1. 遗传算法遗传算法是一种模仿生物进化过程的优化算法，通过基因编码和遗传操作，通过不断迭代和选择，从初始种群中筛选出适应度最高的个体，来求解问题的最优解。

在电力系统运行管理中，遗传算法可以用于负荷预测、发电机组出力优化、电力市场配置等问题，其具有全局搜索能力和适应不同优化目标的优势。

2. 粒子群优化算法粒子群优化算法是一种模拟鸟群觅食行为的优化算法，通过不断搜索和迭代，粒子将自身的位置和速度进行调整，以找到最优解。

电力市场的输电阻塞管理摘要电力系统市场化改革的关键是实现发电配电的分离。

电力公司在配电过程中，根据购电费用最小的交易规则制定配电预案。

要求在考虑电网线路有功潮流的限制下给出合理的输电阻塞管理方案。

本文针对电力市场的输电阻塞情况，给出了合理的电力调度方案，建立了一个在电网安全保证下以阻塞费用最小为目标的优化模型。

在此模型改进中，考虑了输电风险，我们建立了一个“分步搜索优化”模型，并且应用lingo辅助求解，得到一个较优解，并使其能够分担均衡各个线路之间出现事故的风险。

对任务一我们通过数据分析，运用线性统计回归的方法求出各个线路的有功潮流值与机组出力大小的线性关系，用第0方案的数据进行检验，其误差非常小，均在0.02至0.12之间。

对任务二，我们同时考虑发电商实际叫价与清算价的差值和机组实际出力与预定出力的差值，得到一个较公平的补偿规则。

对于任务三，我们在建立预定配电方案时首先不考虑各个机组的爬坡速度，只是对所有的机组的段容量按段价从大到小进行排序，然后再根据各机组的爬波速度求出预定方案，得到各线路的出力值依次为：150 ，79 ，180 ，99.5 ，125 ，140 ，113.9 。

对于任务四和任务五，我们首先判断预分配方案是否会发生输电阻塞，当发生阻塞时，根据模型二提出的阻塞费用提出一个简化模型，其目标函数为求解方案调配前后各机组出力的最小值，而后又在模型改进中提出了分步搜索的优化模型，得到优化方案，并按模型二的规则求出与该方案相应的阻塞费用。

关键字：线性回归分布搜索优化最小差值一问题重述我国电力市场初期是发电侧电力市场，采取交易与调度一体化的模式。

电网公司在组织交易、调度和配送时，必须遵循电网“安全第一”的原则，同时要制订一个电力市场交易规则，按照购电费用最小的经济目标来运作。

市场交易-调度中心根据负荷预报和交易规则制订满足电网安全运行的调度计划――各发电机组的出力（发电功率）分配方案；在执行调度计划的过程中，还需实时调度承担AGC（自动发电控制）辅助服务的机组出力，以跟踪电网中实时变化的负荷。

电力市场的输电阻塞管理资料1. 介绍输电阻塞是指电力系统输电线路、变压器等设备容量无法满足供电需求而导致的电力供应不足问题。

在电力市场中，输电阻塞的管理非常重要，可以有效提高供电可靠性和经济性。

本文档将介绍电力市场中输电阻塞的概念、原因分析、管理方法等内容。

2. 输电阻塞的原因分析输电阻塞产生的原因多种多样，主要包括以下几个方面：2.1 输电线路容量不足输电线路容量不足是导致输电阻塞的主要原因之一。

当电力供应需求超过线路的额定容量时，就会出现输电阻塞现象。

这可能是由于用电负荷的增长、电力系统的扩容不及时等造成的。

2.2 变压器容量不足变压器容量不足也是导致输电阻塞的原因之一。

当输电线路上的变压器容量无法满足供电需求时，就会发生输电阻塞。

这可能是由于变压器老化、供电负荷集中等原因导致的。

2.3 输电线路故障输电线路故障也是导致输电阻塞的一个常见原因。

当输电线路发生故障，例如断线、短路等，就会导致输电阻塞。

这通常需要修复线路故障才能恢复正常供电。

2.4 不合理的供电负荷调控不合理的供电负荷调控也可能导致输电阻塞。

如果供电负荷调控过于集中，使得某些输电线路过载，就会导致输电阻塞的发生。

3. 输电阻塞的管理方法针对输电阻塞问题，我们可以采取以下一些管理方法：3.1 输电线路和变压器容量优化通过对电力系统的输电线路和变压器进行容量优化，可以有效减少输电阻塞的发生。

这需要基于对用电负荷的准确预测和分析，并及时对电力系统进行扩容或更换设备。

3.2 输电线路的重分布对于容量不足的输电线路，可以通过重分布负荷的方式来减轻负荷集中度，从而减少输电阻塞的发生。

这需要对电力系统进行合理的规划和调度。

3.3 输电线路的优化配置通过对输电线路的优化配置，可以降低输电阻塞的发生。

例如，在电力系统规划中，可以调整线路的走向和长度，使得电力供应更加均匀和稳定。

3.4 输电线路故障的快速修复对于发生故障的输电线路，需要迅速进行修复，以恢复正常供电。

管理创新科技创新导报 Science and Technology Innovation Herald175我国电力系统的市场化改革正在积极、稳步地进行。

2003年3月国家电力监管委员会成立，2003年6月该委员会发文列出了组建东北区域电力市场和进行华东区域电力市场试点的时间表，标志着电力市场化改革已经进入实质性阶段。

可以预计，随着我国用电紧张的缓解，电力市场化将进入新一轮的发展，这给有关产业和研究部门带来了可预期的机遇和挑战。

1 模型的建立与求解某电网有8台发电机组，6条主要线路，机组，线路参数来源于给出了各机组的当前出力和各线路上对应的有功潮流值。

1.1 模型一:有功潮流关于各机组出力的近似表达式模型（1）建立多元线性回归的统计模型。

对于每个j y 都有32个独立的观测数据()32,...2,1,,...,1,=m x x y im m jm ，则由多元线性回归模型得：⎪⎩⎪⎨⎧=++++=32,...2,1),,0(~ (2)110m N x x y m mim ij m j j jm δεεβββ由数据()32,...2,1,,...,1,=m x x y im m jm ，通过m atla b统计工具箱中的命令reg ress求解得到i βββ,...,,10的估计∧∧∧i βββ,...,,10 ，从而可得到j y 的回归方程，即所要求确定的各线路上有功潮流关于各发电机组出力的近似表达式。

（2）用Matlab进行求解，可得：54321100254.01199.00530.00483.00828.02965.110x x x x x y +-++++=87650012.01216.01220.04x x x x -++43-52120.00333.0102.594-1279.00546.02289.131x x x x y ++⨯+-= 87650987.00189.01124.00868.0x x x x x +--+432131.00099.01566.00616.00695.08732.108x x x x y +--+--= 87652014,00025.00021.01245.0x x x x x --++432140.00208.02052.01024.00345.04817.77x x x x y --+--= 87650765.01449.00060.00118.0x x x x x +++-43214500411.00646.02433.010333.59745.132x x x x y ---+⨯+=- 876540089,00043.00703.00652.01x x x x x --+-54321670469.0093.00779.00602.02378.06633.120x x x x x y +++--+= 84765510868.61659.010806.79x x x x --⨯++⨯+1.2 模型二:出力分配预案模型考虑出力改变速率，即爬坡速率i v 。
