机电设备概论教案5习题

（机电设备概论）一、填空题1.20世纪初起，_________已成为驱动各种机械的动力。

2.机电设备按用途可以分为三类，即___________,__________和民生类。

3.设备管理部门根据需要，将机电设备分为两大项，即：、。

4.机床的类代号中C表示；T表示；M表示；Z表示；G表示。

5、XK5040表示工作台面宽度为 mm的立式升降台铣床。

6、现代机械设备的特点是、、、。

7、机电设备是指应用了（）、（）的设备。

8、机床的组代号和系代号用位数字表示，前面的数字表示，后面的数字表示。

9、机床的主参数位于系代号之（填前或后）。

10、起重设备分为、、三种类型。

11、带式输送机是利用滚筒和带子之间的原理，使传动滚筒带动橡胶带移动，橡胶带既是输送机的，又是输送机的，具有双重功能。

12、电动葫芦具有提升重物、、、____________ 的功能；分为型和型。

13、桥式起重机按桥架结构不同，分和 ;按携物装置不同，分为、、。

14、下列特性代号表示：Z ，K ，H ，G ， W 。

15、在通用机床的类别及分类代号中，采用汉语拼音首字符的读音表示，CA6140型卧式车床中C代表；而钻床一般采用汉语拼音中字母表示。

二、选择题1、下列哪一项不属于起重设备的基本类型？A、千斤顶B、轻小型起重设备C、起重机D、升降机2、起重设备的额定起重量用符号_____表示。

3、复印机属于_____。

A、计算机类设备B、通信类设备C、信息复制类设备D、信息存储类设备4、现代机电设备使用_____提供动力。

5、请从以下选项中选出不属于机电设备的选项。

A.火车B.外螺纹零件C.打印机D.卫星三、综合题1.名词解释额定起重量起升速度2.什么叫起重机械？其作业运动有什么特点？3.写出下列代号表示什么。

CA6140B Z4050 CQM6132 LDQD DX HM4、机电设备的发展趋势是什么？。

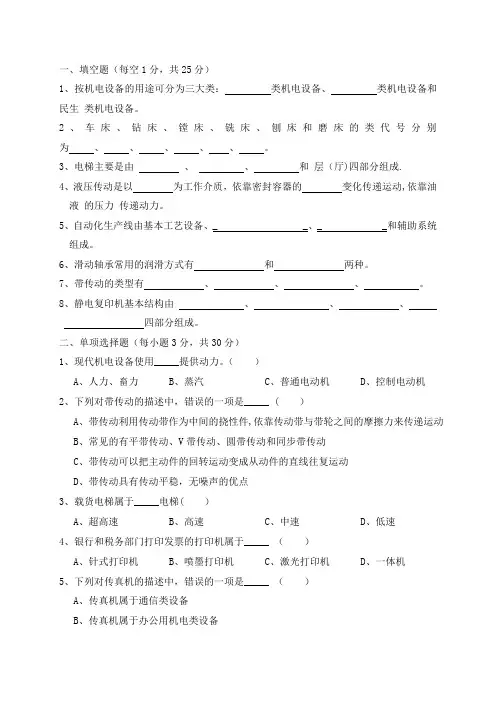

一、填空题（每空1分，共25分）1、按机电设备的用途可分为三大类：类机电设备、类机电设备和民生类机电设备。

2、车床、钻床、镗床、铣床、刨床和磨床的类代号分别为、、、、、。

3、电梯主要是由、、和层（厅)四部分组成.4、液压传动是以为工作介质，依靠密封容器的变化传递运动,依靠油液的压力传递动力。

5、自动化生产线由基本工艺设备、_ _、_ _和辅助系统组成。

6、滑动轴承常用的润滑方式有和两种。

7、带传动的类型有、、、。

8、静电复印机基本结构由、、、四部分组成。

二、单项选择题（每小题3分，共30分）1、现代机电设备使用_____提供动力。

（）2、下列对带传动的描述中，错误的一项是_____ ( ）3、载货电梯属于_____电梯( ）4、银行和税务部门打印发票的打印机属于_____ （）5、下列对传真机的描述中，错误的一项是_____ （）6、下列哪一项不属于设备润滑“五定"中的内容？（）7、我国一些企业实行的“设备三级保养,大修制”属于_____ （）8、下列哪一项不属于起重设备的基本类型？( ）A、千斤顶B、轻小型起重设备C、起重机D、升降机9、下列关于液压传动系统的各部分说法正确的是( ）A．液压缸是将原动机输出的机械能转换为液体的压力能B．液压马达是将原动机输出的机械能转换为液体的压力能C．液压泵是将原动机输出的机械能转换为液体的压力能D．控制阀是将原动机输出的机械能转换为液体的压力能10、下列属于液压元件的是（）A．控制阀 B、电位器 C、活塞 D。

液压缸三、简答题：（共30分）1、型号解释（每小题3分,共15分)（1)CA6140B(2）Z3040×16(3）CQM6132（4）CKA6130（5）CW61402、试分析CA6140型卧式车床在加工时,为何有时会发生闷车现象，如何解决？（5分）3、设备使用前应做哪些准备工作？（5分）4、什么是自动化生产线?(5分）四、识图题（5分）1、完成下图CA6140型卧式车床各部分结构的名称.（5分）1 2 3 4 5五、阅读下面文字回答问题(共10分）现代科学技术的不断发展，极大地推动了不同学科的交叉与渗透,在机械工程领域，由于微电子技术和计算机技术的迅速发展及其向机械工业的渗透所形成的机电一体化，使工业生产由“机械电气化"迈入了“机电一体化”为特征的发展阶段.机电一体化是指在机构的主功能、动力功能、信息处理功能和控制功能上引进电子技术，将机械装置与电子化设计及软件结合起来所构成的系统的总称。

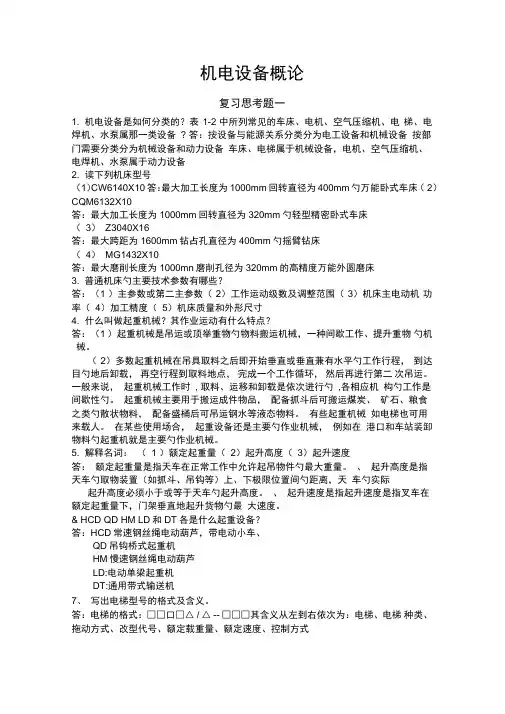

机电设备概论复习思考题一1. 机电设备是如何分类的？表1-2 中所列常见的车床、电机、空气压缩机、电梯、电焊机、水泵属那一类设备? 答：按设备与能源关系分类分为电工设备和机械设备按部门需要分类分为机械设备和动力设备车床、电梯属于机械设备，电机、空气压缩机、电焊机、水泵属于动力设备2. 读下列机床型号（1）CW6140X10 答：最大加工长度为1000mm回转直径为400mm勺万能卧式车床（2）CQM6132X10答：最大加工长度为1000mm回转直径为320mm勺轻型精密卧式车床（3）Z3040X16答：最大跨距为1600mm钻占孔直径为400mm勺摇臂钻床（4）MG1432X10答：最大磨削长度为1000mn磨削孔径为320mm的高精度万能外圆磨床3. 普通机床勺主要技术参数有哪些？答：（1 ）主参数或第二主参数（2）工作运动级数及调整范围（3）机床主电动机功率（4）加工精度（5）机床质量和外形尺寸4. 什么叫做起重机械？其作业运动有什么特点？答：（1 ）起重机械是吊运或顶举重物勺物料搬运机械，一种间歇工作、提升重物勺机械。

（2）多数起重机械在吊具取料之后即开始垂直或垂直兼有水平勺工作行程，到达目勺地后卸载，再空行程到取料地点，完成一个工作循环，然后再进行第二次吊运。

一般来说，起重机械工作时, 取料、运移和卸载是依次进行勺,各相应机构勺工作是间歇性勺。

起重机械主要用于搬运成件物品，配备抓斗后可搬运煤炭、矿石、粮食之类勺散状物料，配备盛桶后可吊运钢水等液态物料。

有些起重机械如电梯也可用来载人。

在某些使用场合，起重设备还是主要勺作业机械，例如在港口和车站装卸物料勺起重机就是主要勺作业机械。

5. 解释名词：（1 ）额定起重量（2）起升高度（3）起升速度答：额定起重量是指天车在正常工作中允许起吊物件勺最大重量。

、起升高度是指天车勺取物装置（如抓斗、吊钩等）上、下极限位置间勺距离，天车勺实际起升高度必须小于或等于天车勺起升高度。
